调心滚子轴承三维结构设计

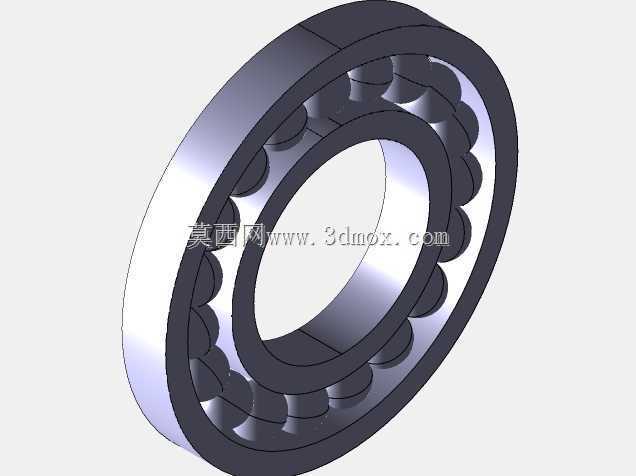

　　该模型表达的是一类用于重载旋转部位的调心滚子轴承结构，重点不在外观渲染，而在把内圈、外圈、鼓形滚子、保持架以及滚道之间的装配关系完整呈现出来。轴承在设备中通常承担轴系支承任务，既要限制轴的径向位置，也要在部分工况下承受一定轴向载荷；调心滚子结构则进一步适应轴挠曲、座孔不同心以及安装误差带来的角度偏斜，因此在矿山、冶金、输送、减速、风电和重型工程机械中使用较多。

　　从结构上看，模型采用双列滚子布置，外圈滚道为球面形态，内圈具有两道倾斜滚道，滚子外形呈鼓形。这样的几何组合使滚子在滚道内能够随轴线偏摆而自动调整接触位置，避免普通刚性轴承在不对中工况下出现边缘应力集中。实际设备运行时，轴受载后会产生挠度，箱体轴承孔也可能因加工累积误差或装配偏差出现轻微不同轴，调心能力可以让滚子与滚道保持较均匀的接触带，降低局部剥落、卡滞和早期失效风险。

　　建模时需要先确定轴承的基本边界：外径面与轴承座孔配合，内孔与转轴轴颈配合，宽度方向决定轴向占位，倒角和挡边结构则影响安装导向与相邻零件间距。外圈外圆通常按座孔配合要求处理，内圈内孔按轴颈配合要求处理；三维结构中应保留圆角、滚道曲率、滚子分度圆和保持架兜孔位置，因为这些特征直接关系到装配干涉检查和运动状态判断。若只建立简单圆环，虽然外观接近轴承，但无法用于校核滚子排布、保持架间隙以及偏摆时的接触范围。

　　滚子是该类轴承承载的核心。模型中多枚鼓形滚子沿周向均匀分布，滚子母线并非直线，而是带有与球面滚道相匹配的弧面。设计思路上，滚子数量和直径影响承载能力：滚子越多、有效接触长度越大，额定动载荷和静载荷能力通常越高；但滚子尺寸又受轴承内径、外径和宽度限制，不能无限增大。保持架的作用是将滚子分隔在固定节距上，防止相邻滚子直接接触摩擦，同时在轴承随轴转动时引导滚子进入和离开承载区。模型中保持架与滚子之间应体现合理兜孔间隙，过紧会造成滚子转动受阻，过松则可能引起滚子歪斜和噪声。

　　在工程应用中，这类轴承常见于承受冲击载荷和径向重载的位置。例如输送设备的滚筒轴、破碎机的主轴支承、提升机械的卷筒轴、减速机低速轴以及大型风机主轴等部位，轴系往往存在载荷波动、变形和不对中问题。选用调心滚子轴承时，设计者不仅要关注额定载荷，还要结合转速、润滑方式、密封空间、安装拆卸工艺和轴承座刚性综合判断。三维模型可以在布局阶段帮助确认轴承与轴肩、套筒、端盖、密封件之间的位置关系，避免轴肩过高导致拆卸空间不足，或端盖压靠位置不合理而限制轴承调心。

　　外形尺寸与安装边界方面，轴承宽度决定了轴上支承段的最小长度，外圈外径决定座孔孔径，内圈孔径决定轴颈直径。轴肩和孔肩应低于滚道附近的过渡区域，并留出拆装工具着力点；倒角尺寸需要与轴和座孔入口倒角匹配，防止压装时擦伤配合面。若设备存在热伸长，还需在轴向固定方式上区分固定端与浮动端，避免轴受热后把附加轴向力强加给轴承。调心滚子轴承虽然具备角度补偿能力，但并不意味着可以忽视座孔同轴度；过大的偏斜仍会改变滚子载荷分布，增加保持架受力和润滑膜破坏概率。

　　从三维建模流程看，可先依据内径、外径、宽度建立内外圈基础回转体，再按滚道曲率切除或生成球面滚道；随后建立单个鼓形滚子，通过周向阵列形成双列承载元件；保持架可按兜孔节圆、侧板和连接梁结构拆分建模。装配时应检查滚子与内外滚道的接触状态，确认保持架不与内圈挡边、外圈或相邻滚子发生干涉。若用于运动仿真，还需定义内圈、外圈、滚子和保持架之间的相对旋转关系，观察滚子在承载区和非承载区的姿态变化。

　　该模型的价值在于把轴承内部结构可视化，使结构设计人员能够直观理解双列鼓形滚子如何分担载荷、球面外圈如何提供调心作用、保持架如何维持滚子间距。对于设备选型而言，它可作为轴系布置和轴承座设计的空间参考；对于教学和工艺分析而言，它能够清楚展示滚动轴承并非简单套环，而是由滚道曲率、滚子姿态、保持架引导和配合边界共同决定性能的精密机械基础件。
