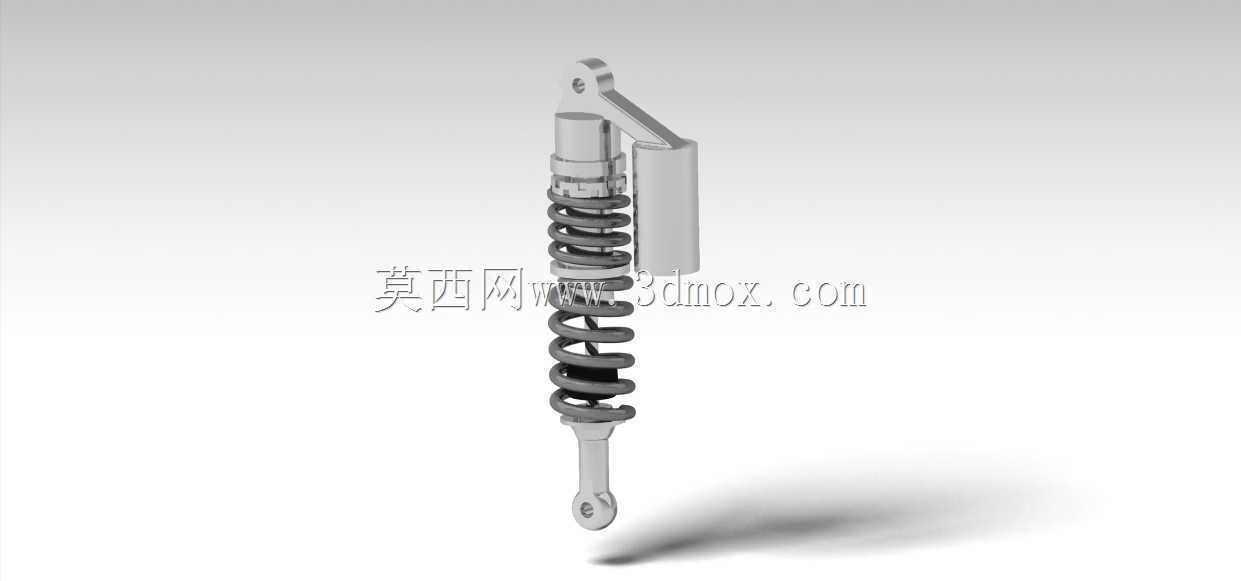

带外置储气罐Benelli摩托车后减震器

　　这套结构对应的是大排量商用摩托车后悬架里的单筒油气分离式减震总成，建模时没有按示意件简化，而是按照实车逆向测绘的尺寸关系搭建，弹簧螺距、缸筒台阶、安装吊耳孔径、外置罐连接支架的折弯角度都保留了真实装配边界，适合做摩托车悬架结构学习、改装件方案比对以及底盘布置校核时使用。

　　从实际装车场景看，这类带外置储气罐的后减震多用于Benelli系列中大排量街车、巡航车以及负载波动较大的商用两轮车型。车辆在满载、双人骑行或者经过连续起伏路面时，主油缸内的油液会在高频压缩过程中快速升温，普通一体式后减容易因气室容积小、油液发泡出现阻尼衰减；外置储气罐通过侧边油管与主工作缸连通，把高压氮气腔与储油腔独立布置，既扩大了气体缓冲容积，也让油液有更充分的膨胀与散热空间，连续颠簸后阻尼手感更稳定。

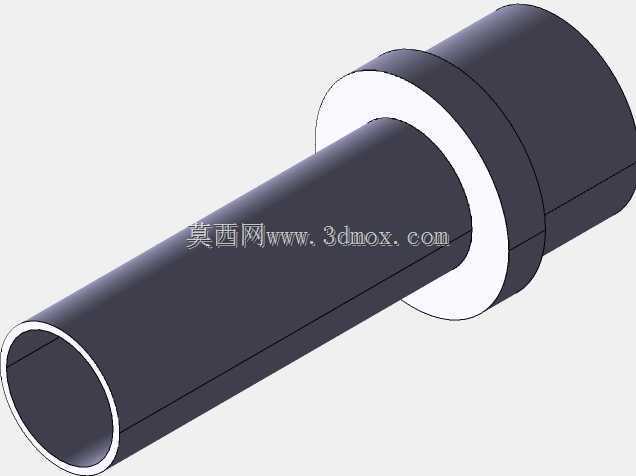

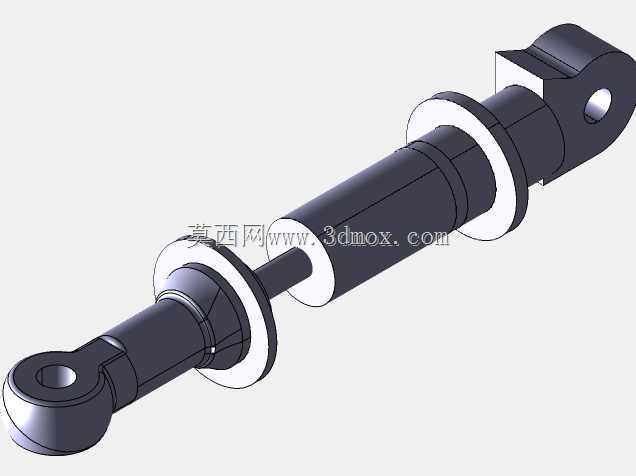

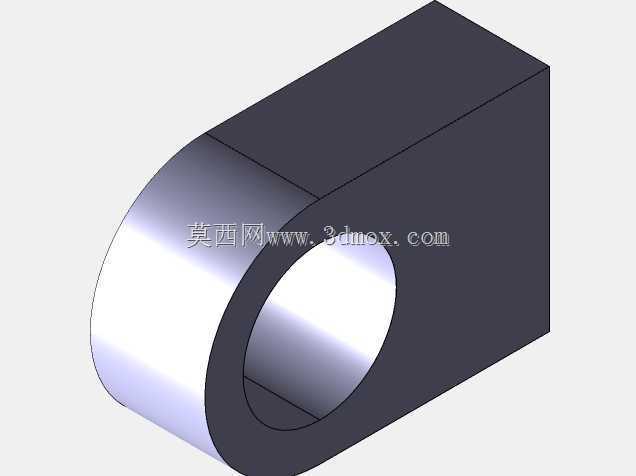

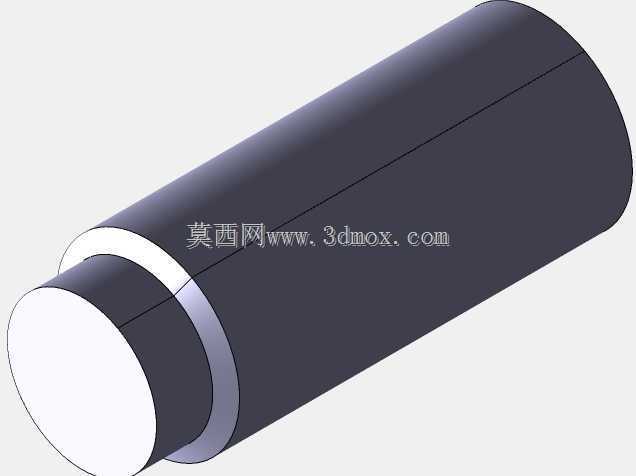

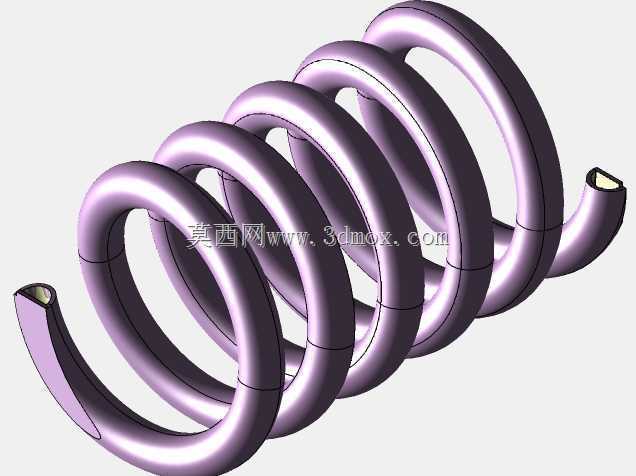

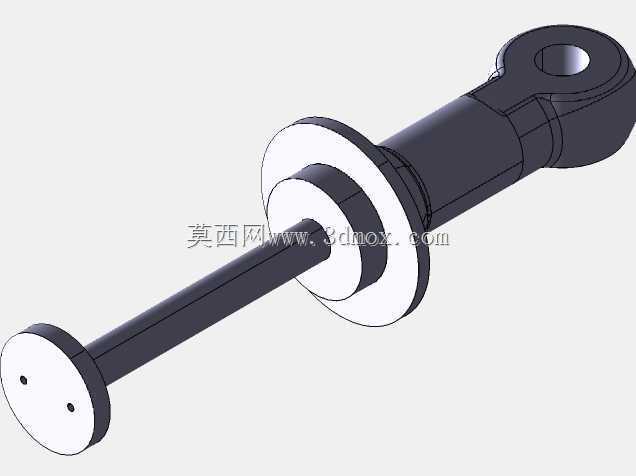

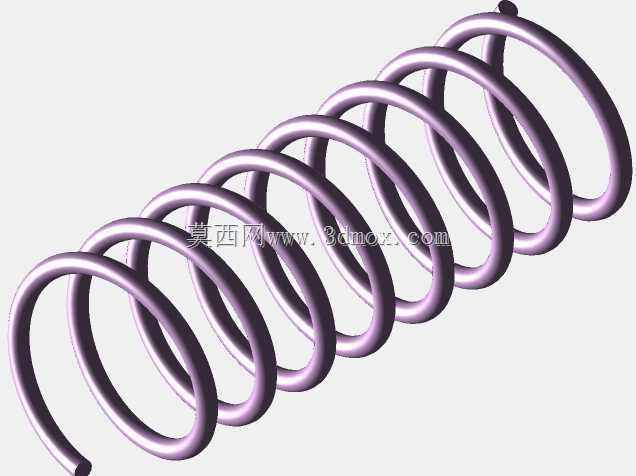

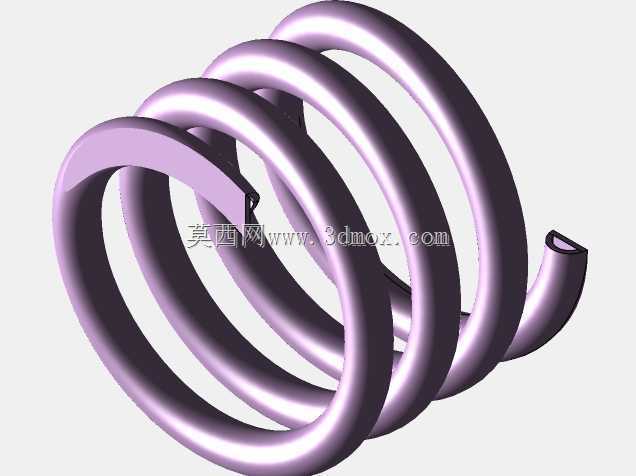

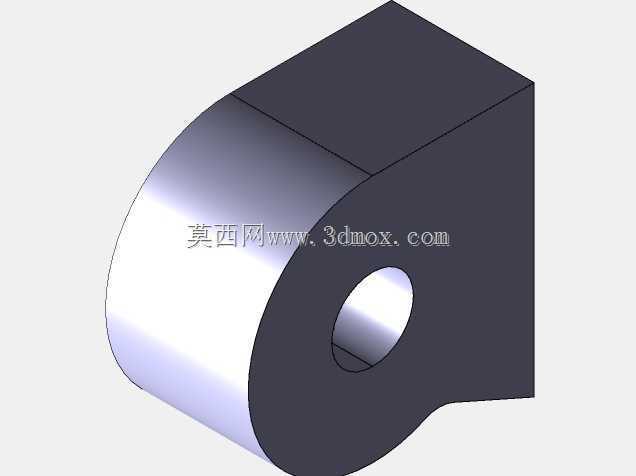

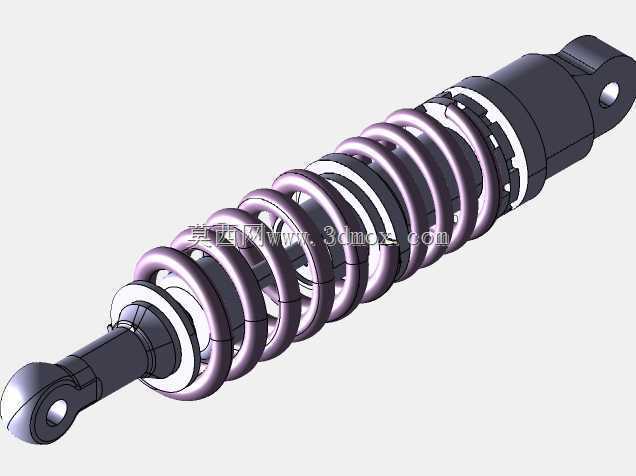

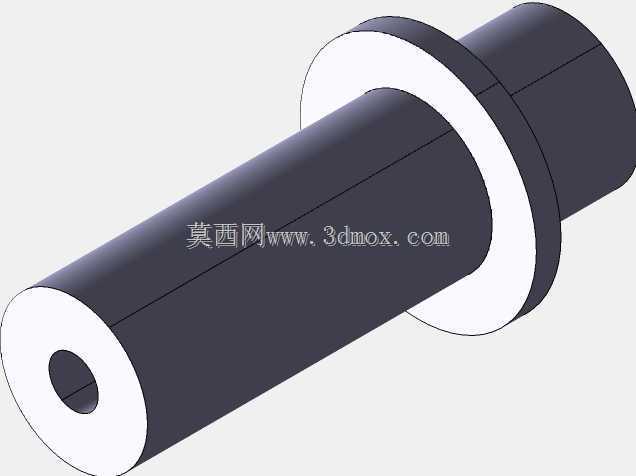

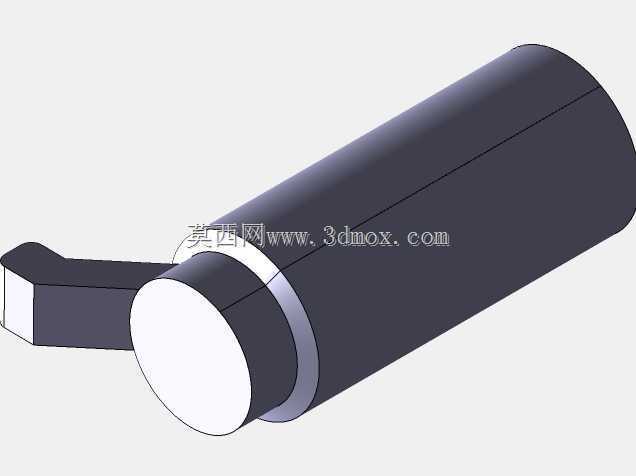

　　结构拆解开来，最下端是吊环式下安装点，通过衬套与后摇臂铰接，上端吊耳接车架尾部支座，中间核心为活塞杆、工作缸筒、阀系与螺旋弹簧。弹簧承担主要承载任务，预载调节座通过螺纹改变弹簧初始压缩量，适配不同车重与载重；阻尼阀在压缩、回弹两个行程控制油液通流截面积，决定减震下压和回升速度。外置罐并非简单装饰，内部由浮动活塞分隔高压氮气与储油空间，油缸压缩时多余油液进入罐内，拉伸行程再回流，避免油气混合。建模时要特别注意连接油管的走向、支架与缸筒的夹持位置，不能和后轮、链条、侧盖发生运动干涉。

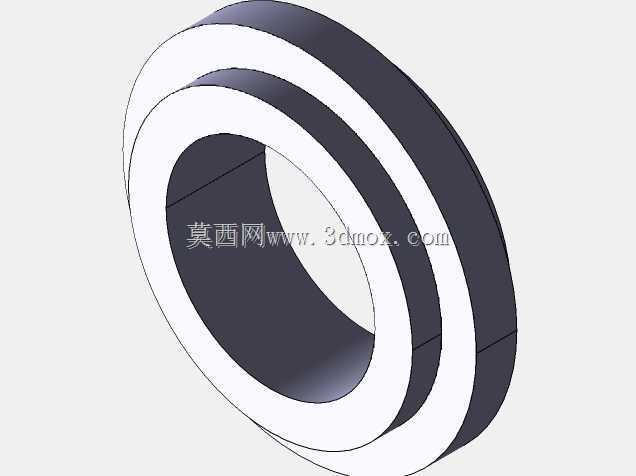

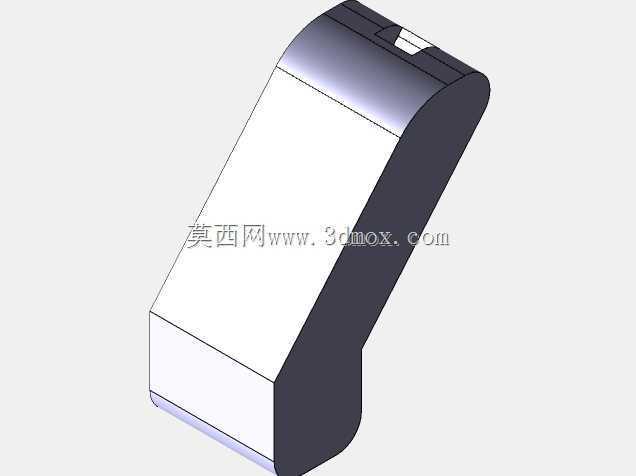

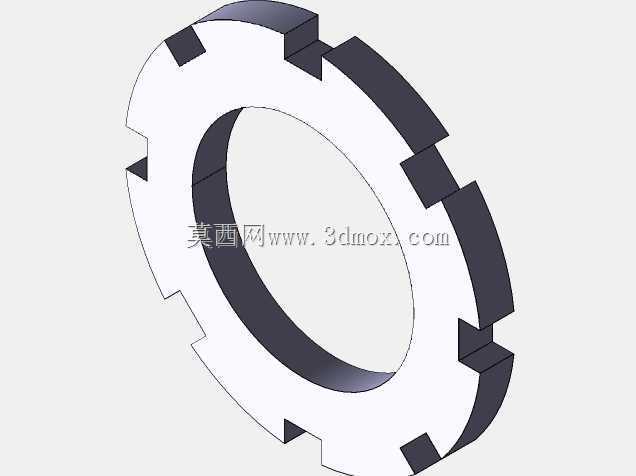

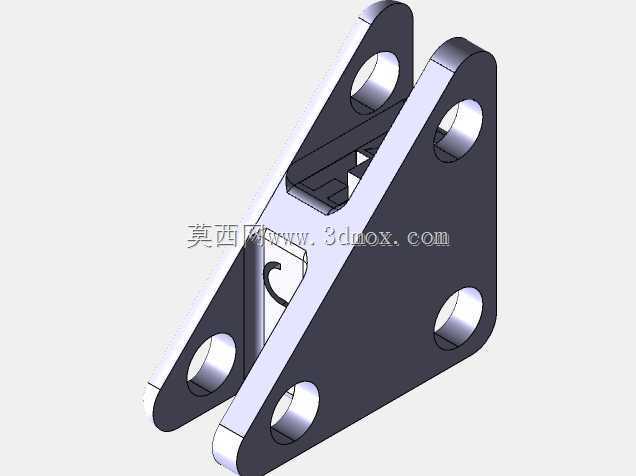

　　安装边界方面，后减震在车轮上下跳动时会随摇臂摆动，上下铰点间距随悬架行程变化，弹簧外径、外置罐轮廓都要纳入整车包络检查。逆向建模过程中，先按实件测量上下安装孔中心距、吊环宽度、缸筒直径、弹簧中径与有效圈数，再还原调节螺母、卡箍、安装支架的细节；活塞杆表面与缸筒属于同轴运动副，弹簧座需要保留支撑台阶，外置罐支架则要体现折弯板厚和紧固位置。

　　对于结构设计人员来说，这套模型的价值不在于外观渲染，而在于能清楚看到油气分离后减如何把承载、阻尼、储油、隔气几个功能集成在有限空间内。做摩托车改装设计时，可以围绕铰点位置、弹簧刚度匹配、储气罐容积和布置姿态进行方案调整；做教学或选型分析时，也能直观对比普通弹簧减震与外置罐减震在散热、抗泡沫、阻尼稳定性上的差异。整车布置中还要保证减震器倾斜角度与摇臂杠杆比匹配，过小的安装空间会导致弹簧偏磨或油管弯折，外置罐也应远离排气管高温区，并预留维修调节预载、阻尼旋钮的操作空间。
