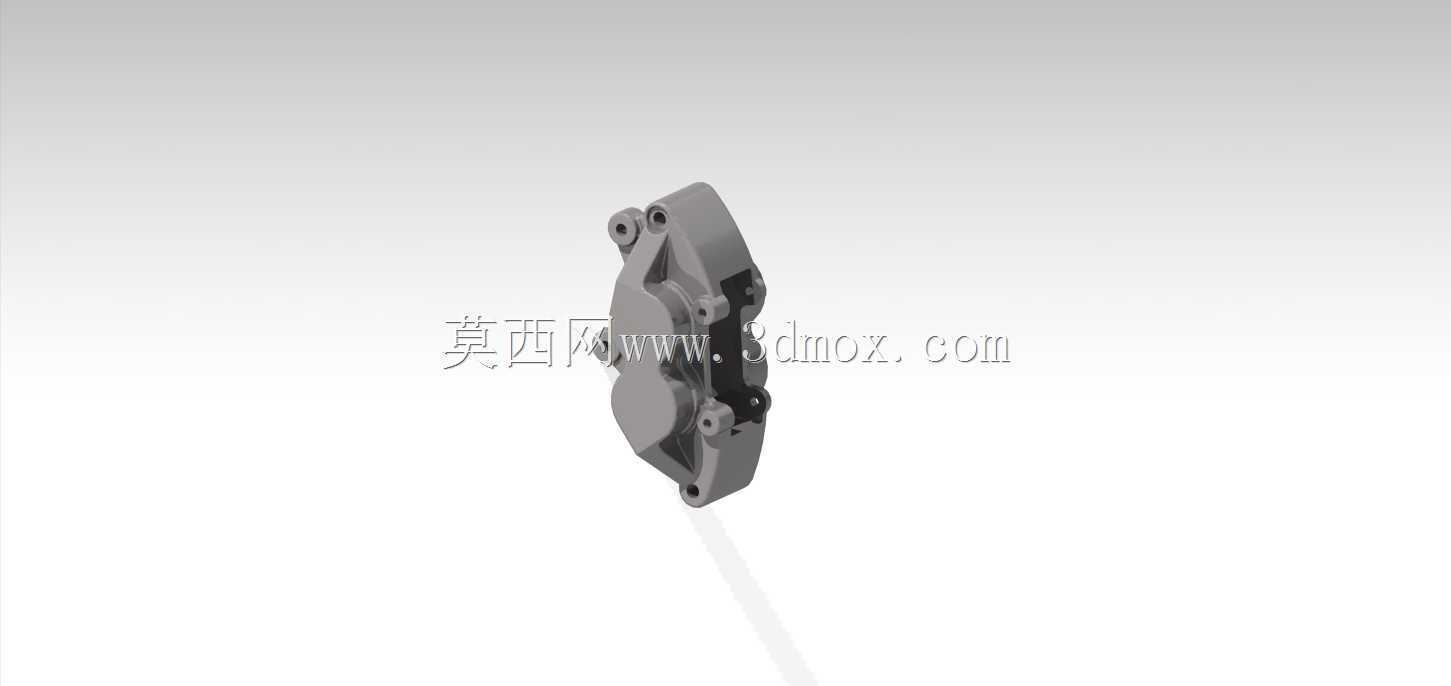

本田CBR1000CC摩托车刹车卡钳结构设计

　　大排量摩托车的制动系统直接决定赛道驾驶与日常高速行驶的安全冗余，这款适配本田CBR1000CC车型的刹车卡钳，是面向公升级跑车制动需求开发的核心制动部件，在实际装车场景中，主要承担前轮制动时的夹紧力输出任务，匹配对应尺寸的浮动刹车盘，可在高速重刹场景下提供线性且充足的制动力矩，避免制动疲软、热衰减过快等公升级跑车常见的制动问题。从结构设计逻辑来看，这款卡钳采用对向多活塞布局，壳体采用一体化铸造成型后做CNC精加工的工艺路线，活塞腔的同轴度公差控制在0.02mm以内，保证制动时活塞推出过程无偏磨，不会出现刹车片偏磨、制动拖滞的问题。卡钳本体的安装耳位经过受力仿真优化，

　　两个主安装孔的孔距严格匹配本田CBR1000CC原厂前减震的安装支座尺寸，安装面的平面度公差控制在0.015mm，装车时无需额外打磨调整，直接通过对应规格的高强度螺栓即可完成固定，安装边界完全适配原厂前叉的预留空间，不会与轮毂辐条、挡泥板支架等周边部件产生运动干涉。在功能特性层面，卡钳内部的油道采用交叉钻孔成型后做高压密封测试，可承受15MPa以上的制动液压力而无渗漏，活塞采用不锈钢材质搭配矩形密封圈，密封圈的回弹力经过精准调校，制动解除后活塞可自动回位0.1mm左右，既保证刹车片与刹车盘之间的合理间隙，减少行驶过程中的拖刹阻力，又能保证制动踏板（手柄）的自由行程处于合理区间，给骑手清晰的制动反馈。

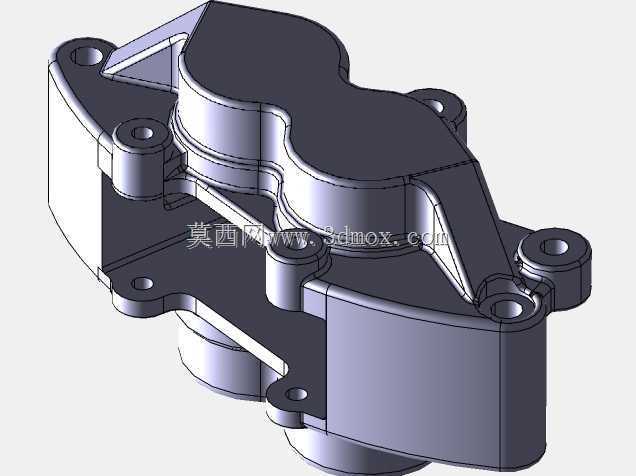

　　卡钳的外形设计充分考虑了制动散热需求，壳体外侧预留有导流散热筋，车辆行驶时迎面气流可顺着散热筋快速带走卡钳本体的热量，在连续重刹的赛道工况下，能将卡钳本体的工作温度控制在合理区间，避免制动液高温汽化导致的制动失效问题。从建模细节来看，整个卡钳的结构完全还原实际量产部件的装配关系，包含卡钳本体、活塞、密封圈槽、安装定位孔、放气嘴接口、进油口接口等所有细节特征，放气嘴位于卡钳最高点，安装后可顺利排出制动管路内的空气，保证制动系统的空气排净效率；进油口的螺纹规格匹配原厂制动钢喉的接头尺寸，无需额外更换接头即可完成管路连接。针对大学生方程式赛车（fsae）的制动系统开发场景，这款卡钳的结构参数也具备参考价值，其活塞总面积、夹紧力输出特性、

　　安装尺寸逻辑，可作为fsae赛车制动卡钳选型或自研设计的参考基准，帮助设计人员快速匹配制动总泵参数、计算制动力分配比例，缩短制动系统的开发验证周期。在实际使用场景中，这类高性能摩托车刹车卡钳不仅要满足日常公路行驶的制动可靠性，还要能承受赛道驾驶时的高强度制动负荷，因此在结构设计时，卡钳本体的壁厚经过拓扑优化，在保证整体刚度满足180bar制动压力下变形量不超过0.05mm的前提下，尽可能降低卡钳的非簧载质量，减少前减震的动态负荷，提升前轮的贴地性能。卡钳的刹车片安装槽尺寸匹配对应规格的高性能烧结刹车片，卡槽的定位精度保证刹车片在制动过程中无旷量，不会出现制动异响的问题；刹车片的背板与卡钳槽的接触位置预留有不锈钢消音片的安装空间，可有效降低制动时的高频振动噪音，提升骑行质感。整个卡钳的外形轮廓经过圆角过渡处理，既避免应力集中导致的壳体开裂风险，也能减少安装维护时的尖锐边角划伤风险，所有外露的加工面都做了阳极氧化处理的工艺预留，建模时的表面分区完全对应实际量产时的表面处理区域，可直接用于后续的渲染验证、工艺拆解以及装配模拟。
