三轴正交锥齿轮差速传动机构

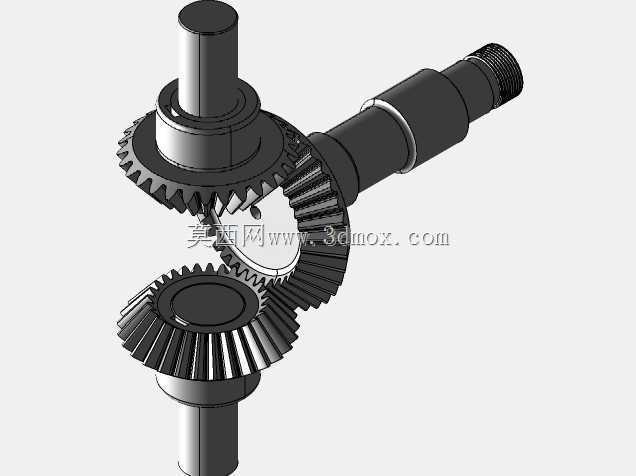

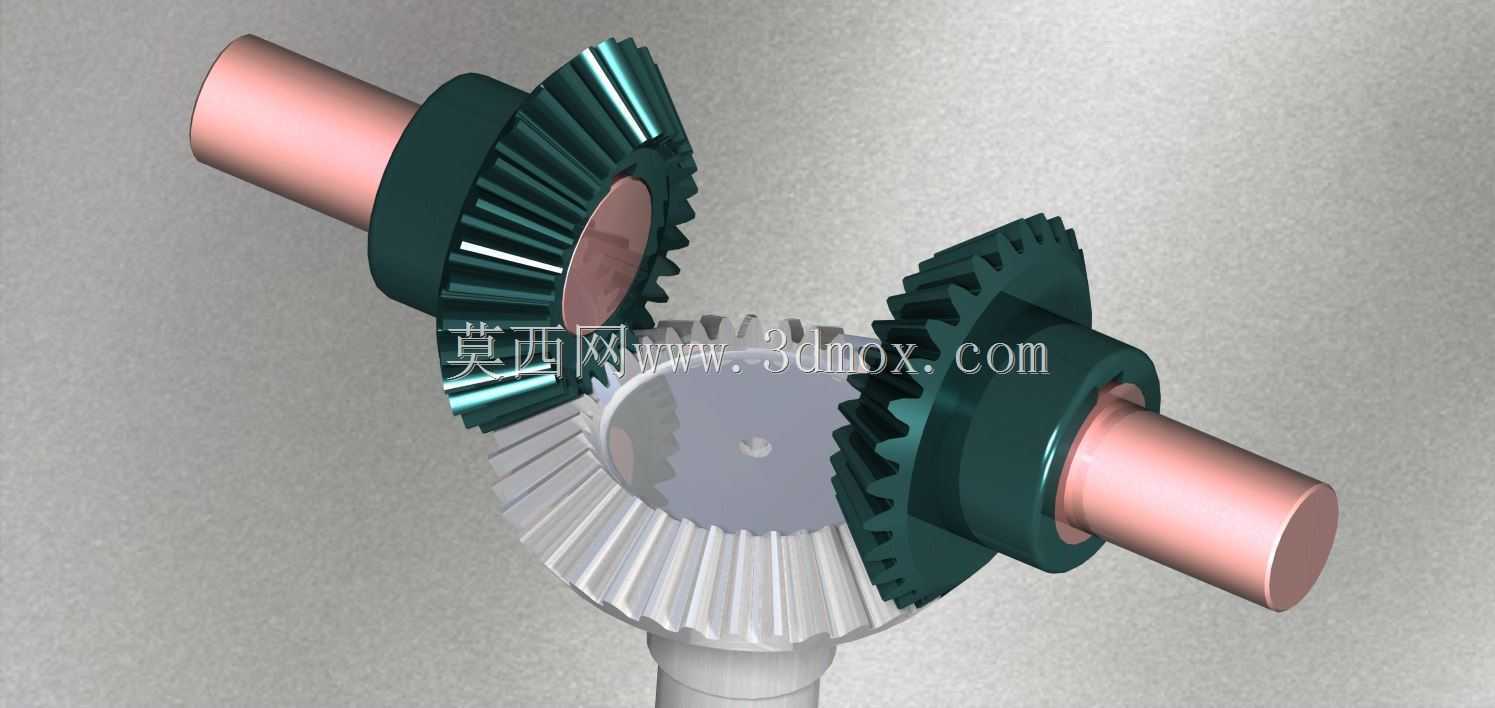

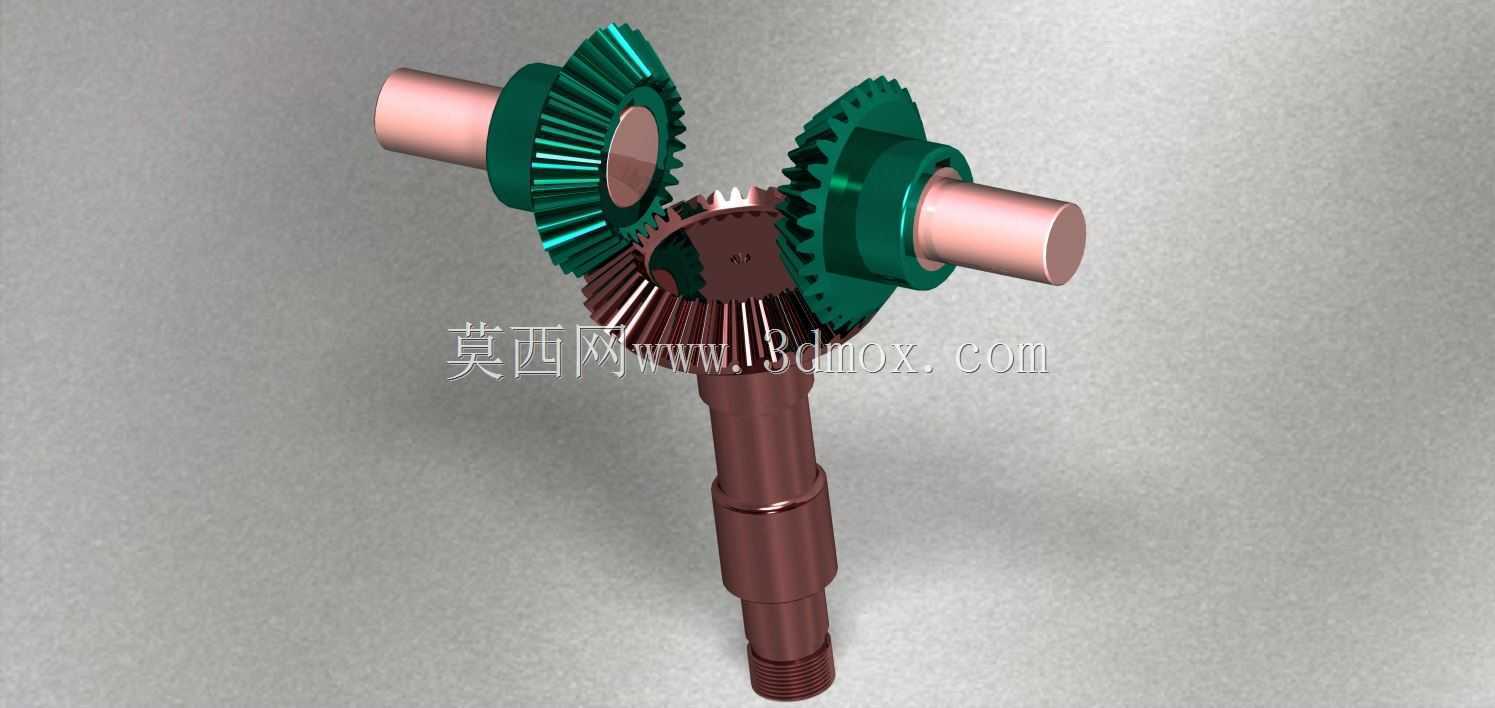

　　这套三轴正交锥齿轮传动结构在建模时优先还原了差速传动的真实装配关系，三根轴呈空间正交布置，其中一根为纵向主轴，另外两根为水平对置输出轴，轴端通过锥齿轮相互啮合，动力可在垂直相交的轴线之间完成转向传递。这类结构在车辆驱动桥、小型设备换向机构、多轴输出装置中十分常见，核心作用是把单路输入动力分配到两根输出轴上，并允许两侧输出端在转弯或负载不均时以不同转速运转，避免刚性连接带来的轮胎拖拽、齿轮卡滞或轴系扭损。

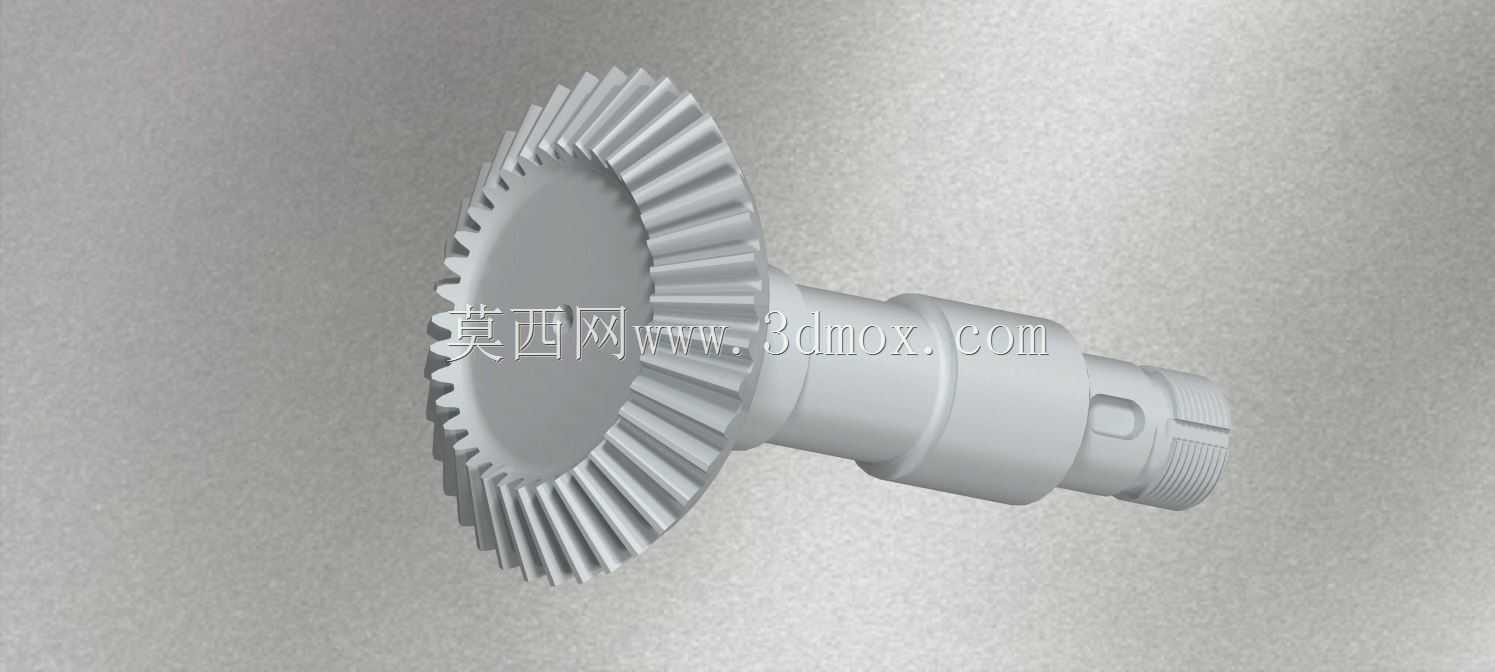

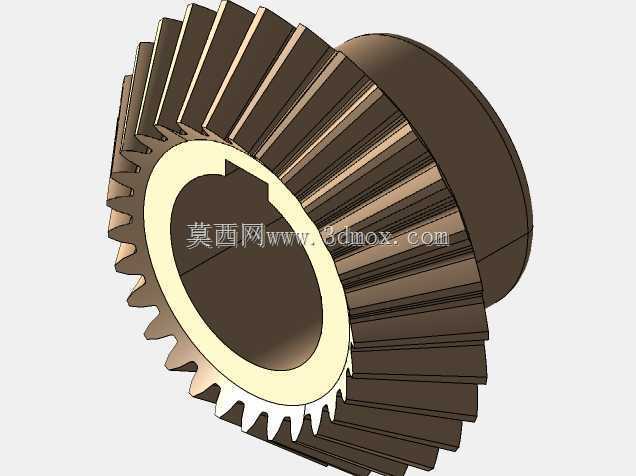

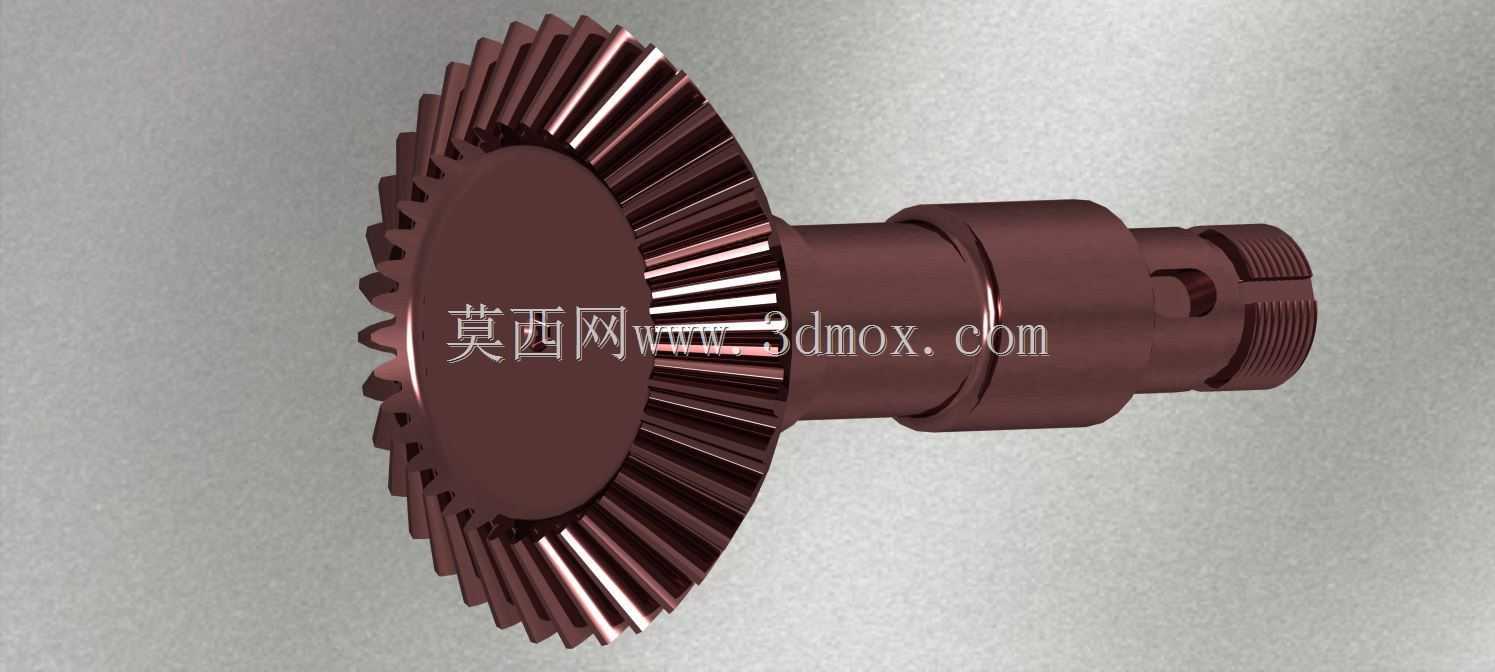

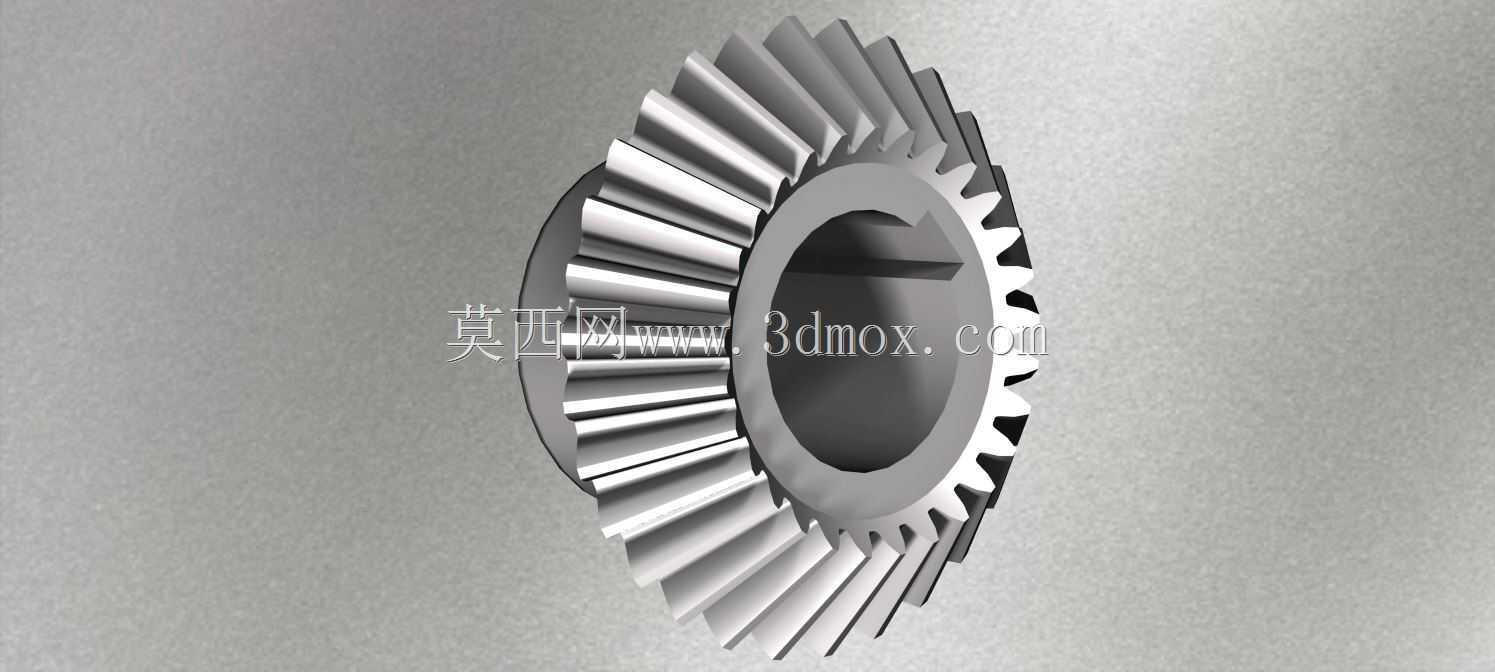

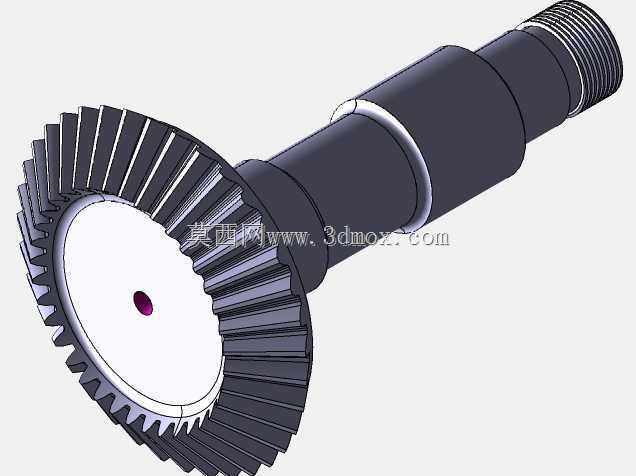

　　从结构组成看，模型包含主动锥齿轮、两个从动锥齿轮、齿轮轴、轴套及连接轴段。锥齿轮采用伞形齿形，齿面沿圆锥面分布，啮合时两轴线理论上交于一点，这是锥齿轮区别于圆柱齿轮的关键。建模过程中需要重点控制节锥角、齿宽方向收缩以及背锥位置，保证三个齿轮在交汇点处正确贴合。纵向主轴下端为阶梯轴结构，设置了多个轴肩，用于轴承定位、套筒限位和联轴器安装；水平轴同样采用阶梯设计，轴端伸出段用于连接轮毂或负载，齿轮与轴之间通过轴肩和配合段固定，防止轴向窜动。

　　实际选型时，正交锥齿轮机构多用于需要90度换向且空间受限的场合。例如在小型代步车、AGV驱动轮组、实验台架和家电传动盒中，电机往往沿纵向布置，而车轮需要横向输出，锥齿轮组即可在紧凑空间内完成动力换向。差速功能则通过行星锥齿轮的自由回转实现：直线行驶时两侧阻力相近，从动齿轮随主轴公转；转弯时内侧轮阻力增大，行星齿轮产生自转，两侧输出轴形成转速差。模型中齿轮间的相对位置完整保留了这一运动逻辑，可用于运动仿真中观察公转与自转叠加后的转速关系。

　　设计思路上，这类机构不能只看单齿强度，还要校核轴系交汇精度。锥齿轮对安装距十分敏感，轴向偏移会导致接触区偏向齿顶或齿根，引发噪声、偏磨甚至断齿。因此轴肩、轴承位和齿轮轮毂长度需要形成明确的尺寸链，装配后保证节锥顶点重合。模型中各轴段直径变化清晰，齿轮轮毂与轴配合段、轴承安装段、伸出端分别给出不同直径，便于工程人员据此判断配合公差：齿轮与轴通常选过渡配合或小过盈配合，轴承位按基孔制或基轴制选取，伸出端则根据连接件形式设置键槽、平面或销孔。

　　外形尺寸与安装边界方面，三组锥齿轮在中心区域形成紧凑啮合包络，水平方向需要预留两根输出轴的对置安装空间，纵向则要保证主轴下端支撑与上端齿轮的距离。箱体或支架设计时，不能仅按齿轮最大外径留孔，还要考虑齿顶圆回转范围、润滑脂飞溅空间以及轴承装入工具的操作距离。水平轴两侧轴承座应保持同轴，纵向轴承座与水平轴线的垂直度直接影响啮合印痕；若用于高速工况，还需在箱体上设置挡油台阶或油封位，避免润滑剂沿轴甩出。

　　从受力角度看，锥齿轮啮合同时产生圆周力、径向力和轴向力，因此轴承配置要能承受双向轴向载荷。水平输出轴上的齿轮受到的轴向力会指向啮合中心或背离中心，方向随旋转方向和螺旋角形式变化；直齿锥齿轮虽无螺旋附加轴向力，但啮合冲击相对明显，适合中低速、重载或成本敏感场景。模型呈现的齿形较接近直齿锥齿轮，结构直观，便于教学演示、机构原理验证和初步方案布局。若用于高速低噪声设备，可在相同安装边界下改用螺旋锥齿轮，并重新核算侧隙与润滑方式。

　　在三维建模环节，齿部不必盲目追求全参数化加工齿面而忽略整体装配，更实用的做法是先确定传动比、模数、齿数和轴交角，再建立齿轮副的基准骨架。骨架中应包含三根轴线、节锥顶点和安装距基准面，所有轴段、轮毂、轴承位均围绕这些基准展开。这样后期调整传动比或轴端长度时，齿轮啮合关系不会轻易失效。对于运动干涉检查，要重点观察齿轮背锥与相邻轴套、齿顶圆与箱体内壁、轴肩螺母与转动件之间的间隙；差速器壳体若进一步完善，还需在行星齿轮背部增加球面垫圈或耐磨垫片，以控制齿轮轴向间隙并降低磨损。

　　整体来看，该模型把锥齿轮换向、差速分配和阶梯轴安装关系集中在一个较小空间内，适合作为传动方案验证、装配教学和设备布局参考。工程使用时应结合实际载荷补全轴承、键、紧固件和箱体结构，并按接触强度、弯曲强度及轴的刚度完成详细校核，才能从演示模型转化为可制造的传动部件。
