行星齿轮传动机构三维结构设计

　　这套行星齿轮传动结构在三维建模阶段，首先要把各轮齿的啮合侧隙、同轴度约束以及运动包络空间梳理清楚，它不同于普通定轴齿轮传动，多个行星轮同时围绕太阳轮公转并自转，载荷由多组齿面分担，在相同输出扭矩要求下，径向和轴向占用空间都能压缩得更紧凑，这也是它在交流稳压调节装置、小型伺服减速单元、精密进给机构里被广泛采用的核心原因。

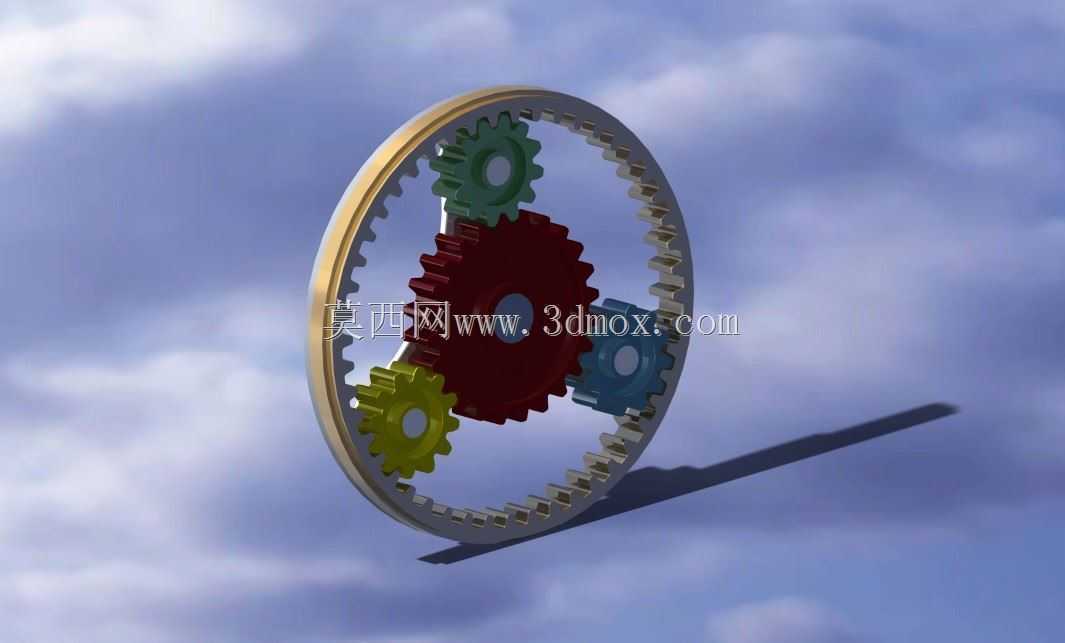

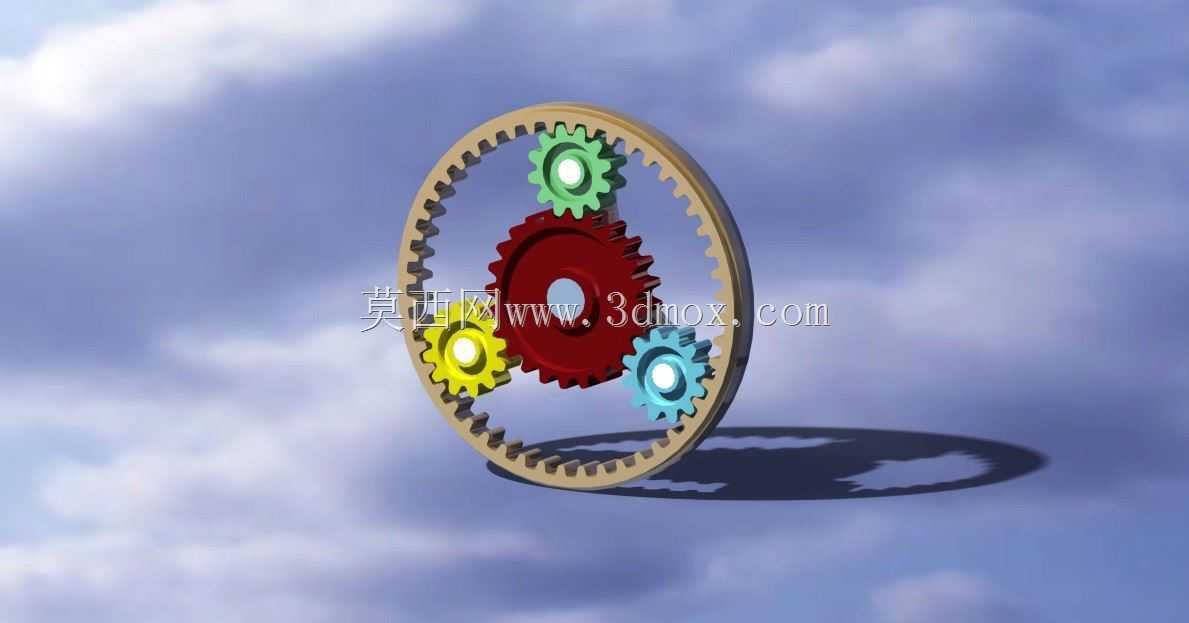

　　从实际装配边界来看，最外侧的内齿圈作为固定或输出构件，其内齿分度圆要和中心太阳轮的分度圆保持严格同轴，三个行星轮沿周向均匀分布，分别同时与太阳轮外齿、内齿圈内齿啮合。建模时先确定太阳轮的齿数、模数与压力角，再根据传动比要求匹配内齿圈齿数，行星轮齿数由同心条件推导得出，同时要满足邻接条件，保证相邻行星轮的齿顶圆不会发生干涉，装配时行星轮的销轴孔位置度需要控制在合理公差范围内，否则运转中会出现卡滞、偏载甚至齿面局部过载点蚀。

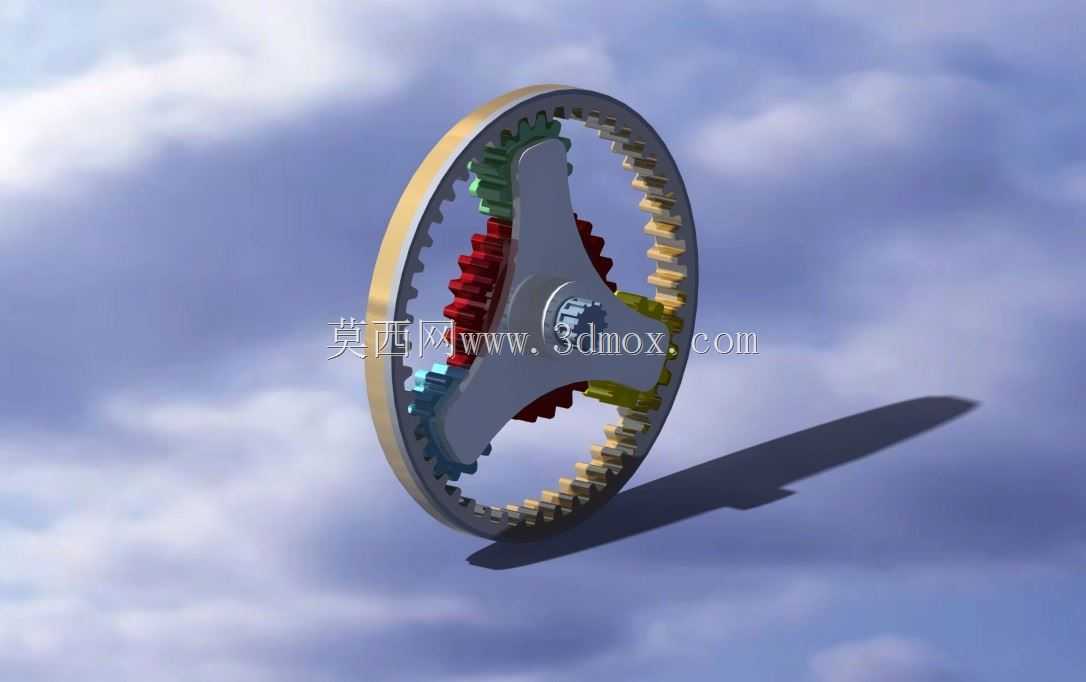

　　在稳压设备的传动场景中，这类机构常用来驱动调压触头或者碳刷架做小幅平稳位移，要求传动回程间隙小、运行噪音低，多齿啮合的特性刚好可以抵消部分齿轮加工带来的周向累积误差，输入轴高速转动时，动力从太阳轮输入，经由行星轮分流后传递给输出架或者内齿圈，减速过程中振动被均匀分散，不会像单级定轴减速那样把全部载荷集中在一对啮合齿上。设计过程中还要预留行星架的厚度空间，行星轮两端如果采用滚针轴承支撑，轴承的内径要和行星销轴匹配，外径不能超出行星轮齿根圆的内部容纳空间，销轴两端压装在行星架的对应孔位里，行星架自身的回转中心要和太阳轮轴线重合，端面和内齿圈端面之间留出0.5到1毫米的轴向间隙，避免热胀后出现摩擦。

　　外形尺寸层面，整套机构的最大外轮廓由内齿圈的外圆直径决定，安装法兰通常布置在内齿圈的外侧端面，法兰上的连接孔分布圆要避开内齿的齿根位置，防止钻孔后削弱齿圈刚性。输入端轴伸从太阳轮中心向外引出，轴上要设计键槽或者D型切面来和驱动电机轴对接，输出端如果采用行星架输出，输出轴的支撑轴承要布置在壳体端盖的轴承室内，轴承室的同轴度和内齿圈定位止口要一次装夹加工完成，才能保证全负载下传动顺畅。

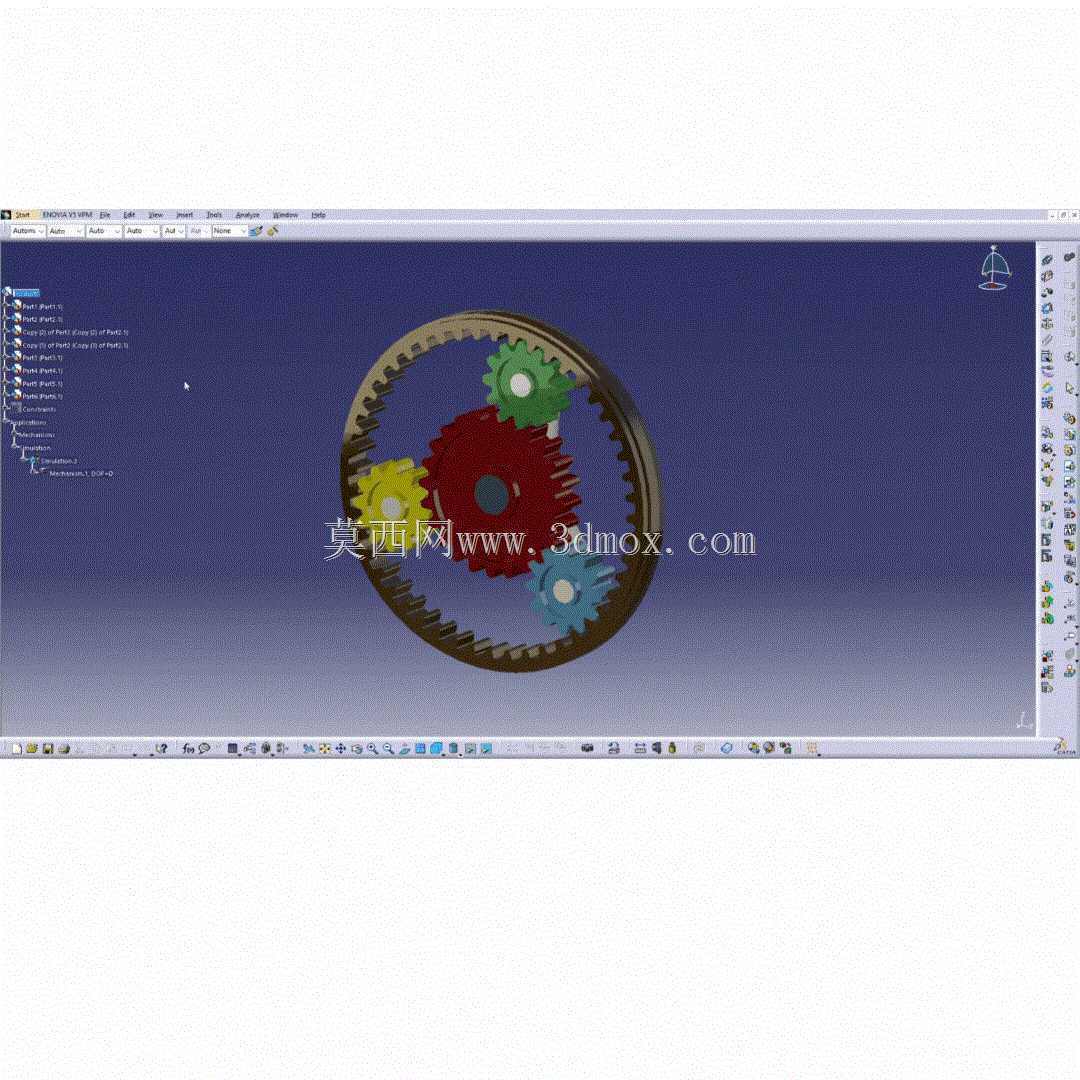

　　三维装配验证的时候，需要做运动干涉检查：模拟太阳轮连续转动一周，追踪每个行星轮的公转和自转轨迹，确认行星轮的齿顶在扫过内齿圈齿槽、和太阳轮齿面交替啮合的全过程中，没有任何实体面发生穿透，同时检查行星架的回转臂和内齿圈侧壁、太阳轮轴台阶之间的安全间隙，在低速重载工况下还要给润滑脂留出留存空间，齿圈内壁和行星架之间的空腔可以填充润滑脂，不需要额外复杂的油路，维护时拆开端盖即可补充润滑。这类传动结构的设计思路核心是功率分流，用紧凑的体积实现大减速比，相比同参数的定轴减速器，它的重量更轻、同轴输出的布局也更方便和驱动电机直连，在空间受限的调压设备、小型自动化执行机构里，不需要额外加装联轴器偏移补偿结构，输入输出轴线重合的特性能直接简化整机的安装框架，减少不必要的支撑零件。
