V型六缸汽车动力总成结构数模

　　这套V型六缸动力单元的三维结构数模，面向乘用车与轻型商用车前置动力舱的匹配开发场景，可用于整车总布置阶段的动力包硬点校核、机舱周边管路干涉排查、维修拆装路径模拟以及教学演示中的内燃机工作原理拆解。从实际装车用途来看，V6布局兼顾了直列六缸的运转平顺性与V型布置的轴向紧凑优势，六只气缸分两列呈夹角排布，曲轴长度相比同排量直列六缸明显缩短，能够在横置或纵置平台中为变速箱、转向机、悬架塔顶留出更多布置空间，常见于中高端轿车、SUV以及部分轻型越野车型的动力选型。

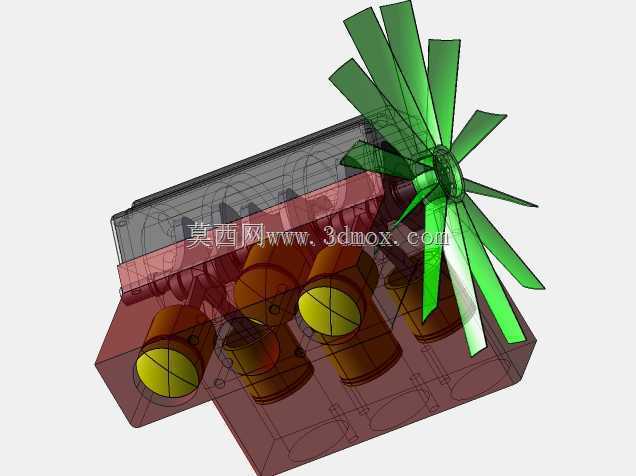

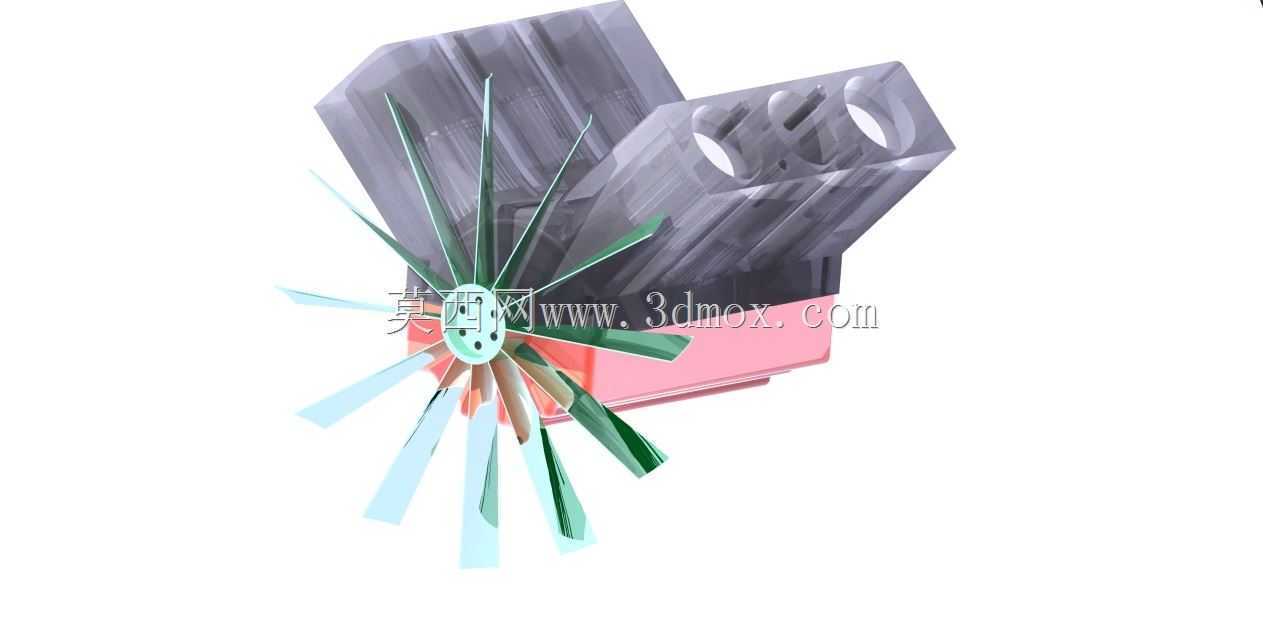

　　数模中完整还原了V6动力单元的核心组成：两列倾斜布置的缸体总成集成了气缸套、冷却水套通道与主轴承座安装基面，缸体下部承接曲轴箱结构，曲轴主轴颈沿缸体主轴承孔同轴布置，六组连杆曲柄连杆机构按照V型发动机的点火顺序错开相位，连杆大头与曲轴连杆轴颈配合，小头通过活塞销连接活塞，活塞在气缸内做往复直线运动，曲轴将活塞的往复做功转化为旋转扭矩输出。前端轮系区域预留了皮带轮安装位，可匹配发电机、空调压缩机、水泵等附件驱动轮，缸体侧面布置有油道、水道接口以及发动机悬置安装凸台，缸盖部分保留了进排气道、气门机构与火花塞安装孔的结构特征，油底壳位于缸体最下方，承担储油与曲轴下部防护功能。

　　结构设计思路上，V型夹角的选取直接决定整机的宽度、高度与平衡特性，两列缸体共用同一根曲轴，曲柄销采用错拐设计，相邻气缸的做功行程均匀间隔，能够抵消大部分一阶、二阶往复惯性力，整机怠速振动远低于四缸机型，不需要额外加装平衡轴即可实现不错的NVH表现。缸体采用龙门式框架结构，主轴承盖采用横向螺栓与纵向螺栓联合紧固，提升曲轴支撑刚度，承受高转速下的爆发压力；缸盖采用集成式排气歧管设计思路，可缩短冷启动暖机时间，降低排气系统布置复杂度。活塞裙部预留了活塞环槽与回油孔，连杆杆身采用工字形截面，在保证抗弯抗扭强度的前提下降低往复运动质量，减小曲轴高速旋转时的惯性载荷。

　　从安装边界与尺寸约束来看，整机轴向长度沿曲轴轴线方向延伸，宽度方向覆盖两列缸体的外侧边缘，高度方向从油底壳安装底面到缸盖顶部进气歧管安装面形成完整包络，数模中所有外凸的附件接口、悬置支架、法兰面均按实际装配位置建模，整车布置时可直接提取外包络面与机舱纵梁、防火墙、前围隔热垫、转向传动轴做间隙校核，通常要求动力总成与周边静态部件保留不小于10mm的安全间隙，与运动部件如半轴、转向拉杆预留20mm以上的动态间隙。发动机悬置安装点分布在缸体两侧与变速箱壳体连接处，三点或四点悬置的硬点位置可在数模中直接捕捉，用于动力总成隔振系统的匹配计算。

　　在工程应用层面，这套数模可支撑多环节的开发工作：结构工程师可基于缸体、曲轴的数模划分网格，进行爆发压力工况下的强度仿真与疲劳校核；工艺人员可依据缸体水套、油道的内部结构规划铸造模具与机加工工序；维修培训领域可通过拆解数模演示活塞连杆组的装配顺序、正时系统的对正逻辑以及附件轮系的缠绕路径。相比单纯的外观曲面模型，该数模保留了内部运动机构的装配关系，曲轴转动时可同步带动连杆、活塞完成对应行程动作，能够直观呈现V6发动机两列气缸交替做功的运动规律，为动力系统选型、结构改进与教学实训提供可靠的三维数据支撑。
