四缸发动机排气歧管结构设计

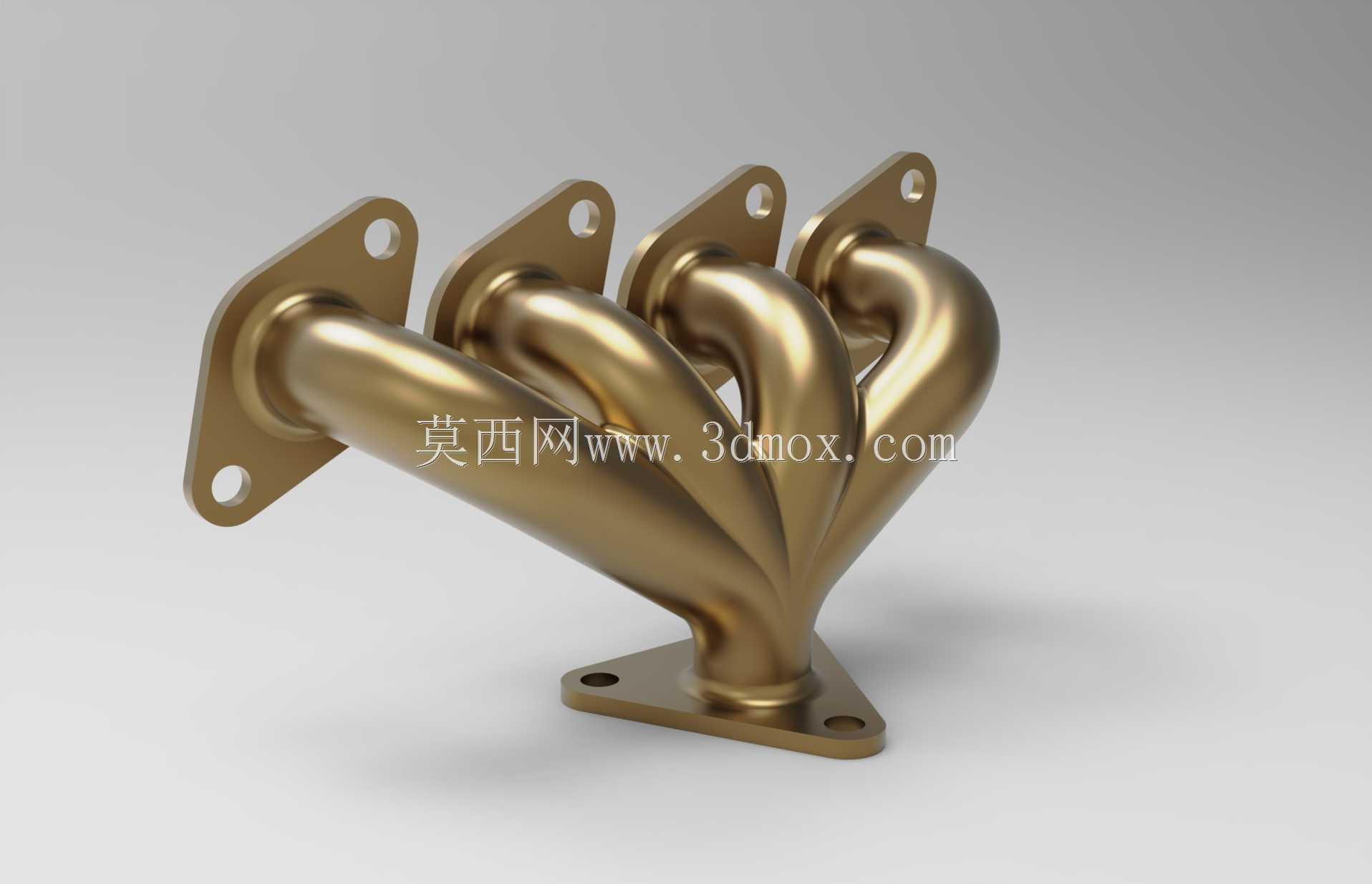

　　排气歧管是内燃机排气系统中紧邻气缸盖的第一段管路，其核心作用是把各气缸燃烧后的高温废气有序汇集，再送入下游的三元催化器、涡轮增压器或消声管路。这套四缸机型歧管采用四支弯管汇入单一下游出口的布局，上端四个独立法兰分别对应气缸盖的四个排气口，下端通过三角形法兰与后续排气段对接，属于自然吸气或小排量增压机型上常见的等长/近等长歧管构型。

　　从实际装车场景看，这类零件直接面对600℃以上的排气温度，工作时还要承受发动机振动、热膨胀位移以及螺栓预紧带来的交变载荷。设计时首先要处理的是流道走向：四根支管从缸盖排气口引出后，需要在有限的发动机舱空间内完成弯曲、收拢与合流，弯管曲率不能过小，否则局部气流分离会造成背压升高；各支管长度也应尽量接近，避免不同气缸排气脉冲相互干扰，影响扫气效率和低速扭矩输出。模型中支管采用光滑过渡的空间弯管形态，汇合处做了圆滑收口，目的就是降低流阻、减少废气在管内的滞留与紊流。

　　安装边界方面，上端进气法兰为四片独立的菱形安装耳，每片耳上布置两个螺栓孔，孔位与缸盖排气侧的螺柱一一对应，法兰面需要精加工以保证密封，装配时配合金属多层垫片或密封环防止高温废气泄漏。下端出口法兰为三角形平板结构，三个安装孔呈三角分布，这种布局在有限轮廓下能提供较均匀的压紧力，适合与催化器入口法兰或增压器涡壳入口对接。建模时法兰厚度、螺栓孔径、孔间距以及法兰面到流道中心的距离都属于关键尺寸，需要与缸盖数模和下游管路做干涉核对。

　　结构设计上还要重点考虑热应力。歧管在冷启动到全负荷工况之间温差极大，弯管受热伸长如果被法兰完全约束，很容易在焊缝或弯管根部产生裂纹。因此支管走向通常预留一定的柔性弯曲段，利用管路自身变形吸收热膨胀；法兰与弯管的连接处加大圆角过渡，避免应力集中。材质方面量产件多采用铸铁（耐高温、成本低、阻尼好）或不锈钢焊接管（轻量化、响应快），数模中呈现的金属质感外观也对应了这类零件的典型表面处理状态。

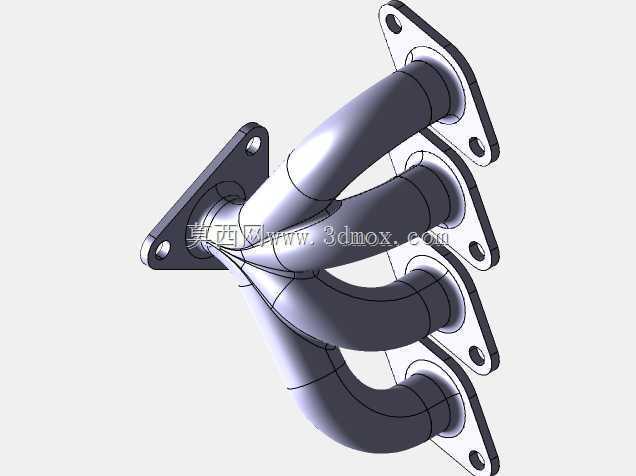

　　在三维建模流程中，这类歧管适合用扫掠命令完成：先分别绘制四条支管的中心引导线，再沿路径扫掠圆形管截面，保证管壁等厚；汇合段通过多实体合并或放样生成流畅的合流腔；上下法兰则通过拉伸凸台得到，安装孔按标准螺栓间隙打孔。完成实体后需要做拔模分析、壁厚检查以及与周边发动机部件的间隙校核，尤其是弯管与缸体、线束、隔热罩之间要留出热态膨胀间隙。对于改装和性能开发场景，等长歧管的管长、汇流角度还会结合排气脉冲时序做优化，数模参数化后便于快速调整曲率和长度，对比不同方案对背压和充量系数的影响。整体来看，这套模型完整表达了四缸排气歧管从缸盖接口到下游出口的流道、法兰与安装特征，可用于排气系统布置、结构教学以及改装件开发参考。
