机加工多工位液压夹紧工装夹具结构

　　这套工装的核心定位，是服务于中小批量异形结构件的铣削、钻削复合工序，在常规立式加工中心的工作台面上完成一次装夹、多面加工的工艺需求。现场调试时最先要确认的是安装边界：夹具底座采用整块调质钢板铣削成型，底面预留标准T型槽压装位，整体长宽控制在加工中心行程的七成以内，避免Z轴抬刀到安全高度后与刀库换刀位置发生干涉；底座两侧的定位键槽与机床工作台T型槽对齐，找正后用压板均匀锁紧，底座平面度在全长范围内控制在0.02mm以内，为后续所有定位元件提供统一基准。

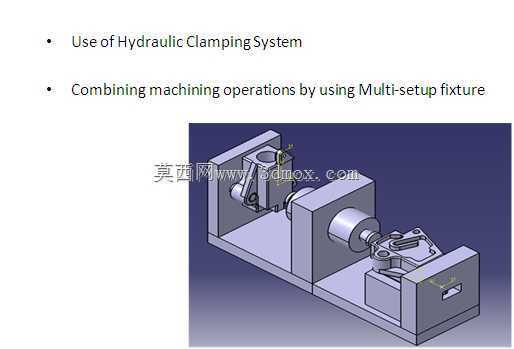

　　从工艺排布逻辑来看，这套夹具没有采用传统单件多次装夹的方案，而是在同一底座上集成了两组独立的液压夹紧工位，配合多工位装夹逻辑，可在一次工作台进给循环内完成工件两个不同方位的加工内容，省去了人工二次找正、重复拆装的辅助工时。左侧工位负责工件毛坯的初定位与侧向压紧，定位块按照毛坯粗基准面配磨，限制工件五个自由度，仅保留轴向进给的补偿余量；右侧工位布置了回转式液压顶尖与浮动压臂，工件完成第一工位加工后，可直接转移到第二工位以已加工面为精基准定位，液压顶尖自动顶紧工件中心孔，压臂同步压紧工件非加工轮廓面，整个夹紧动作由液压站统一驱动，操作工只需操作换向阀即可完成全部锁紧，单工位装夹时间从原来的十余分钟压缩到一分钟以内。

　　夹紧元件的布局完全避开了刀具走刀路径，在三维建模阶段就同步导入了刀具模型与主轴头包络体，逐段模拟铣削、钻孔动作的运动轨迹，确认压臂、油缸本体与刀具之间的安全间隙不小于15mm，避免加工过程中发生撞刀事故。液压管路全部藏在底座内部的铣槽里，仅在油缸接口处留出短接头，外部没有裸露的硬管，既防止加工飞溅的切屑刮伤油管，也方便日常清理切屑时不用反复拆装管路。油缸选用紧凑型转角油缸，压紧点的位置选在工件刚性最好的凸台位置，压紧力按照切削力的1.5倍核算，既保证铣削大进给时工件不发生位移，也不会因为压紧力过大导致薄壁工件产生装夹变形。

　　定位元件全部采用可拆卸更换的结构，定位销、定位块都设计了止口与固定螺丝，当更换同系列不同规格的工件时，只需更换对应定位块、调整压臂的压紧高度，不用重新制作整个夹具底座，大幅降低了多品种生产的工装制造成本。夹具两端的立式支撑座做了加高处理，顶部预留了对刀块安装位，对刀块工作面按照工件坐标系零点配磨，每次换班生产时只需用塞尺确认刀具与对刀块的间隙，就能快速恢复坐标系，不用反复打表找正。

　　实际投产使用中，这套工装主要适配壳体类、杠杆类异形零件的批量加工，过去这类零件因为轮廓不规则，用平口钳装夹需要多次垫平、找正，不仅耗时久，还经常因为装夹偏差导致加工尺寸超差。改用这套液压夹具后，装夹一致性大幅提升，工序间的辅助时间占比从原来的三成降到不足一成，一个操作工可以同时照看两台加工中心，人工劳动强度明显降低。夹具的所有运动副都做了防尘处理，油缸活塞杆处加装了刮屑密封圈，加工产生的铝屑、切削液不会进入油缸内部，日常维护只需定期检查液压站压力、给定位面涂抹防锈油即可，整体结构紧凑，没有多余的突出构件，在工作台面上安装后周边留出足够的排屑空间，切屑可以顺着工作台冲屑槽顺利排出，不会在夹具底部堆积。
