诺肯轴类精密磨削专用磨床设备

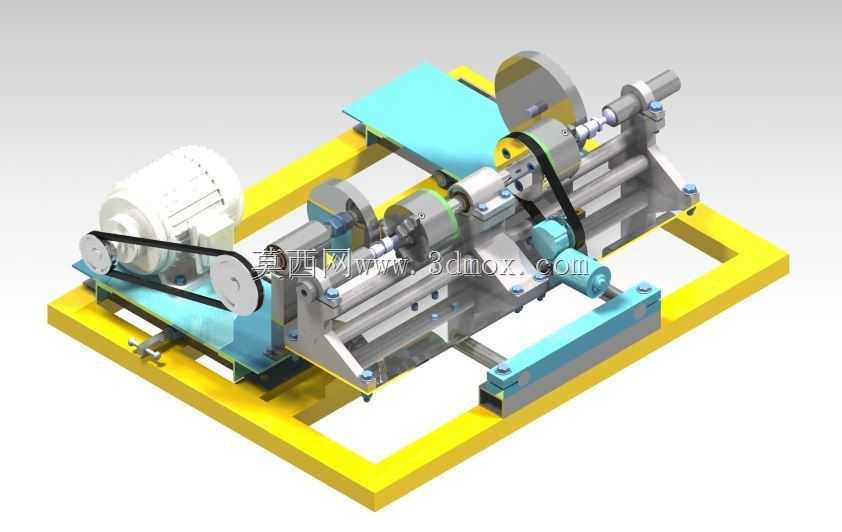

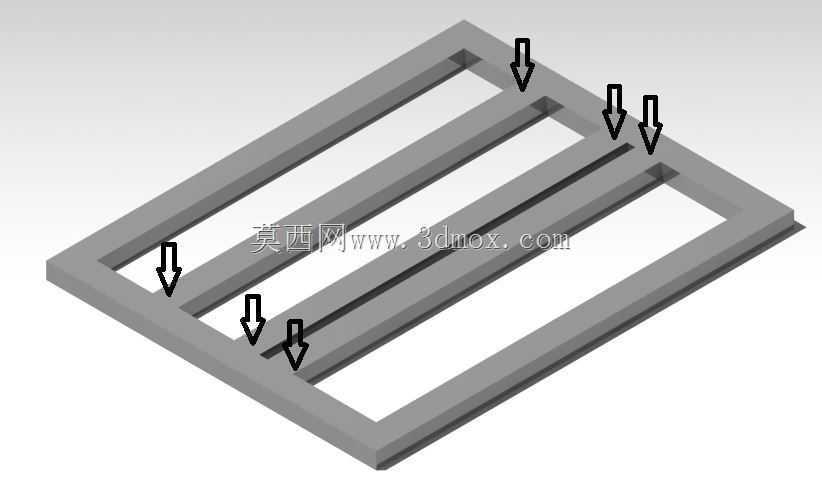

　　这套轴类磨削设备的三维结构完整还原了车间中小规格回转件精密修磨的实际布局，整机采用卧式床身承载方案，底座为型钢焊接后时效处理的刚性框架，底面预留可调垫铁安装位，现场就位时可通过垫铁调整水平，不需要额外浇筑大型设备基础，适配中小型机修车间、汽车零部件试制工段以及工装维修班组的场地条件。从安装边界来看，整机长度方向覆盖电机安装区、中间磨削工位与尾座进给区，宽度方向两侧预留皮带防护罩开合空间与砂轮修整操作位，高度方向顶部电机与带轮外缘距离地面预留吊装检修余量，设备进场时可按底座地脚孔位直接固定在混凝土地坪上，周边仅需留出工件上下料的操作通道即可。

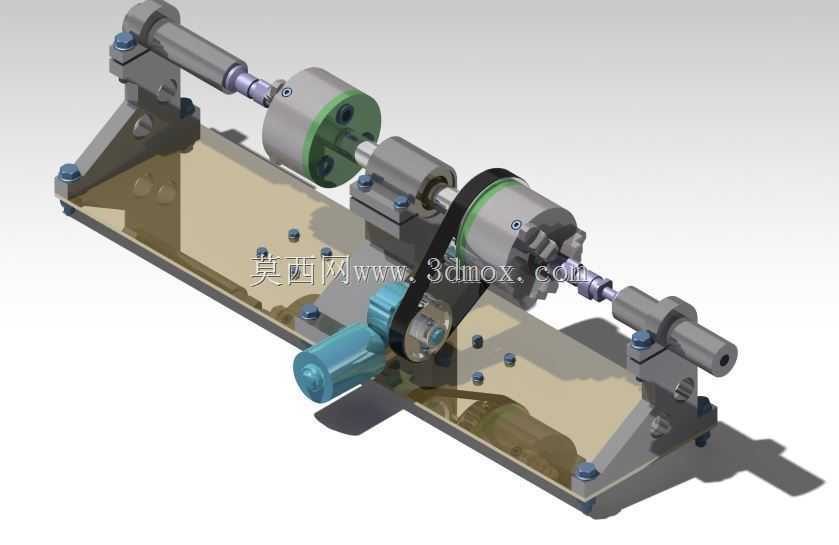

　　设备的核心用途是针对轴类零件、活塞销类回转工件的外圆精密磨削，在汽车零部件修配场景中，旧件磨损后的轴颈修复、试制件的外圆尺寸精加工、小批量活塞配套销轴的终磨工序都可以在该设备上完成。工件装夹采用两端顶尖定位配合卡盘夹持的方式，头架侧通过三爪卡盘传递旋转扭矩，尾座侧顶尖提供轴向支撑，长轴工件加工时可在床身导轨上加装中心架，抵消工件磨削过程中的径向让刀变形，保证磨削后的圆柱度与表面粗糙度要求。

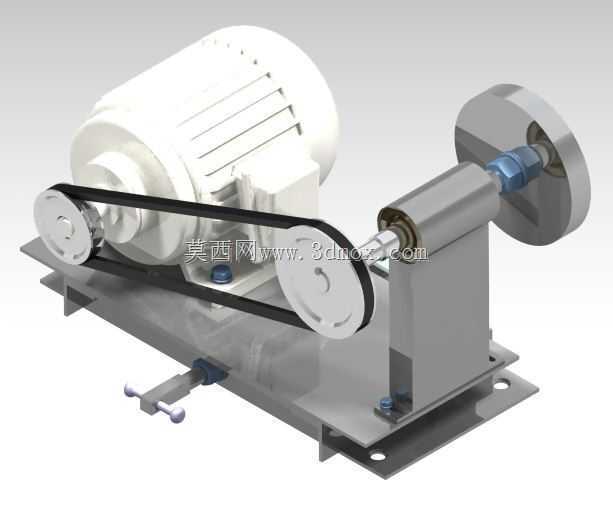

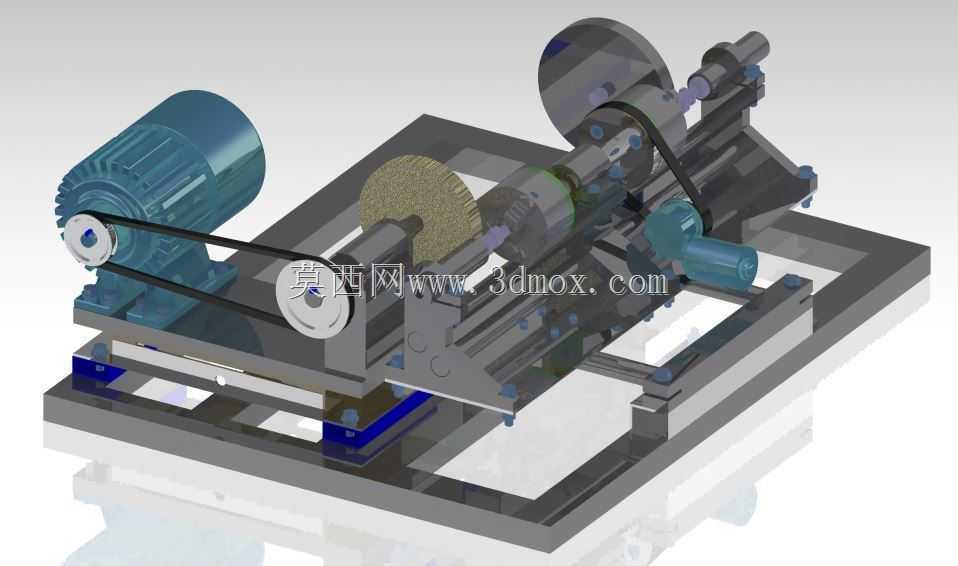

　　动力传递路径的设计经过了实际工况校验：左侧驱动电机通过V型带将动力传递至头架主轴，带轮采用多槽三角带结构，传动过程中可缓冲磨削冲击，同时通过更换不同直径的带轮就能调整工件主轴转速，适配粗磨、精磨不同工序的线速度要求。磨削工位的砂轮主轴安装在横向进给拖板上，拖板沿床身纵向导轨移动可实现砂轮沿工件轴向的走刀，横向进给手轮带刻度盘，操作人员可精准控制每次磨削的进刀深度，避免进给量过大导致工件表面烧伤。床身导轨采用贴塑处理，移动阻尼均匀，低速走刀时无爬行现象，能够保障小进给量精磨时的尺寸稳定性。

　　结构设计上充分考虑了日常维护的便利性：电机安装板设计为可调节张紧结构，松开安装螺栓即可移动电机位置，调整三角带的张紧程度，皮带外侧加装可拆卸的安全防护罩，既符合车间安全规范，也能在皮带磨损时快速拆卸更换。砂轮侧配备冷却管路，磨削过程中切削液直接喷射到砂轮与工件接触区域，带走磨削热量并冲落磨屑，冷却水箱集成在床身下部腔体，回流的切削液经过滤网过滤后循环使用，避免磨屑划伤已加工表面。尾座套筒采用弹簧顶紧结构，装卸工件时只需扳动尾座手柄即可快速伸缩顶尖，工件装夹效率远高于固定式尾座结构。

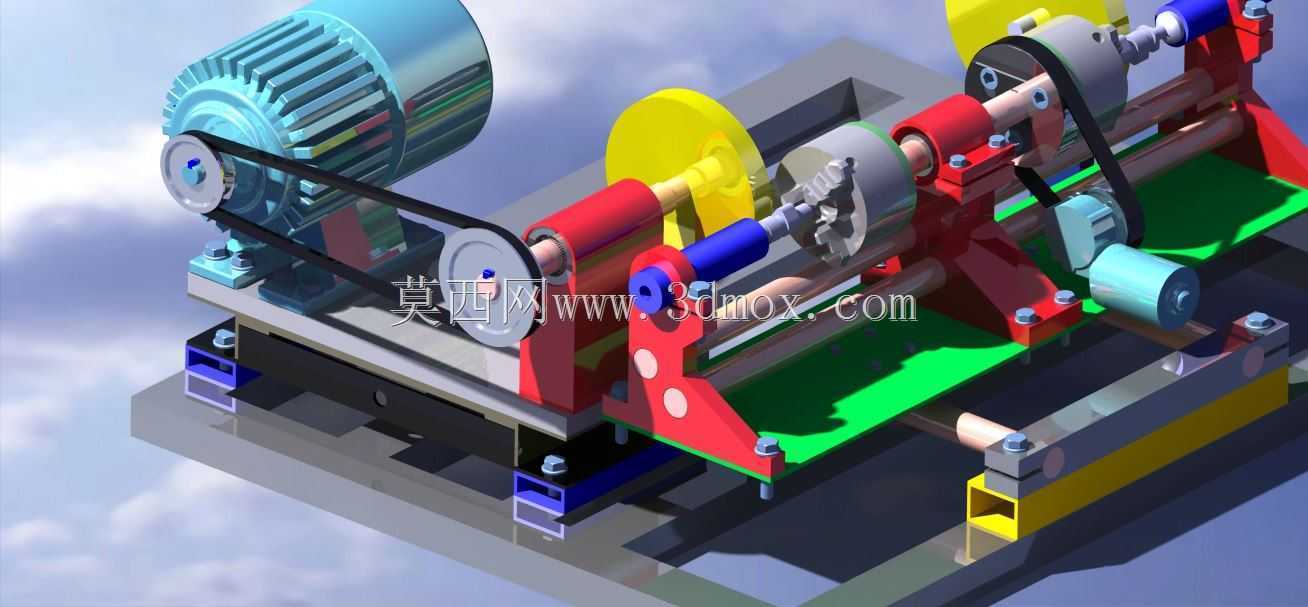

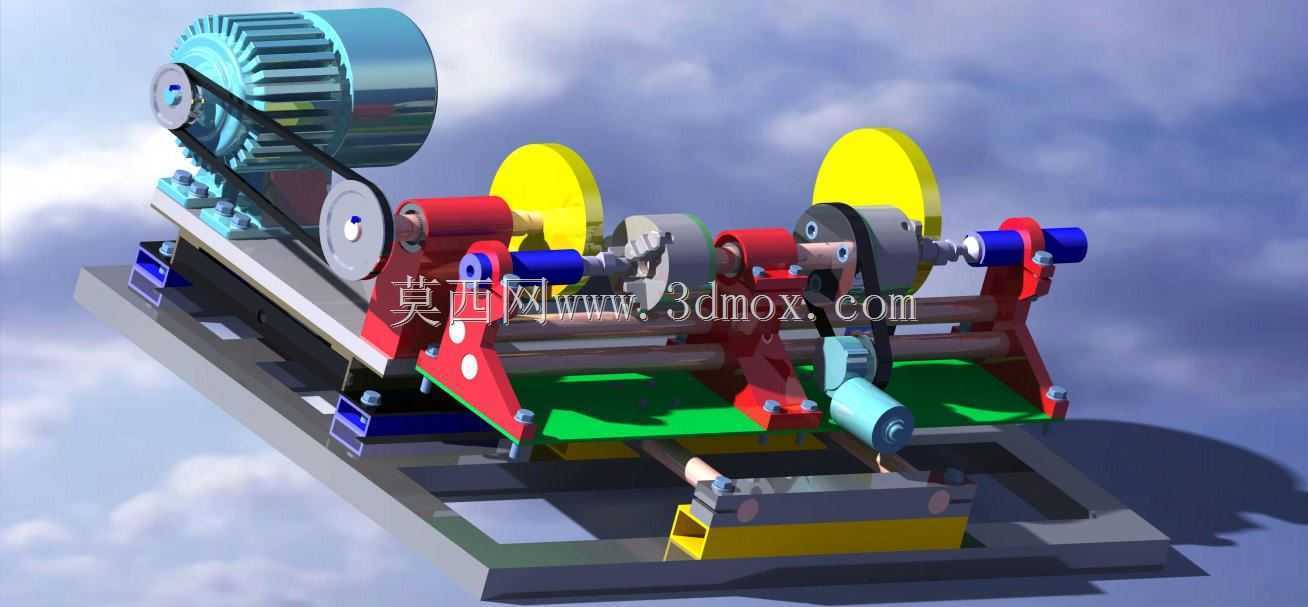

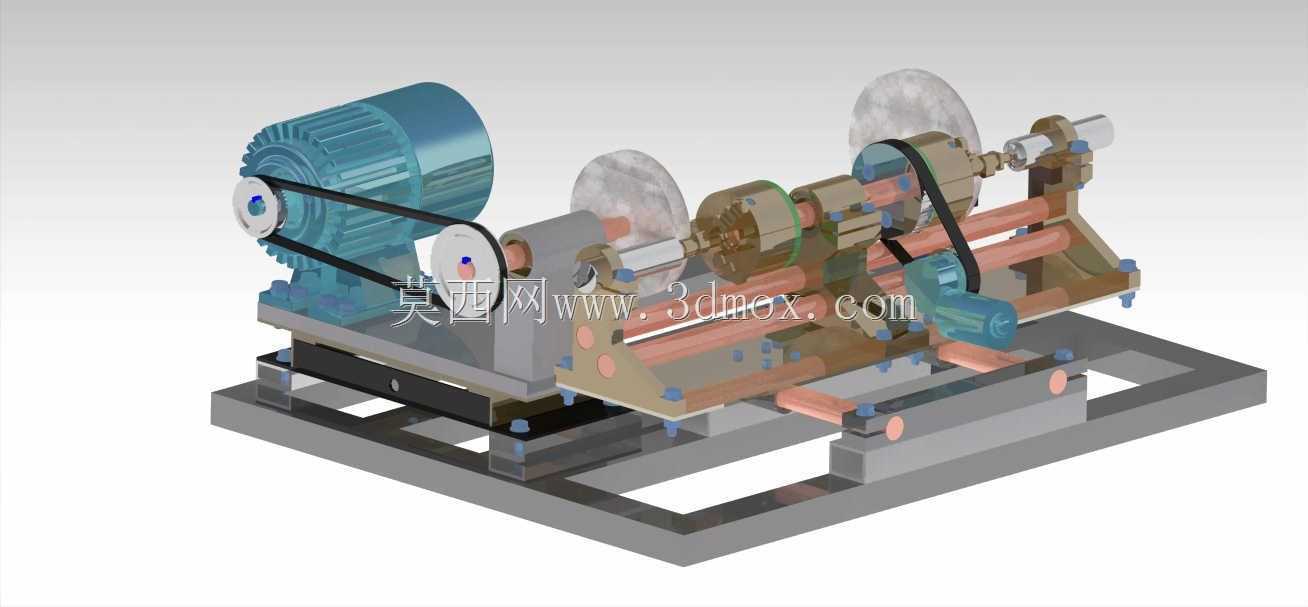

　　整机的支撑部件全部采用型钢与板材焊接组合，关键受力的主轴支座、拖板安装面经过铣削加工，保证各部件的同轴度与平行度；红色涂装的工件支架与护罩、绿色的接水托盘、黄色的带轮护罩在三维模型中按车间实际设备的配色区分，各部件的装配关系清晰呈现，螺栓连接位、定位销孔、润滑点都按实际加工位置建模，结构设计人员可以直接参考该布局完成同类小型外圆磨床的改型设计，也可作为轴类磨削专用工装的设计参考，根据自身加工工件的直径范围、长度尺寸调整床身导轨长度、主轴中心高与电机功率参数，快速适配不同批次零件的磨削加工需求。
