乘用车辆排气消声尾管总成结构

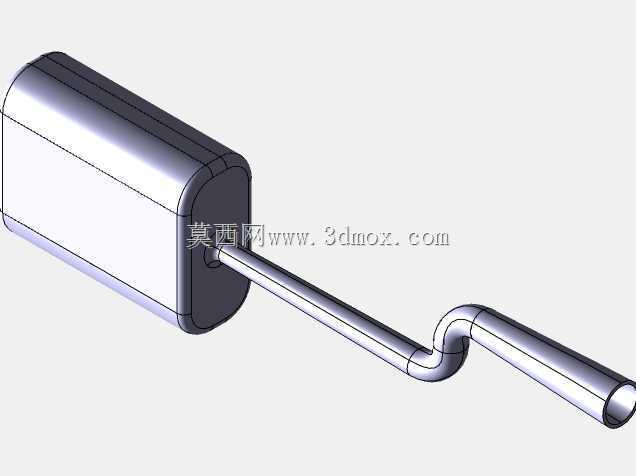

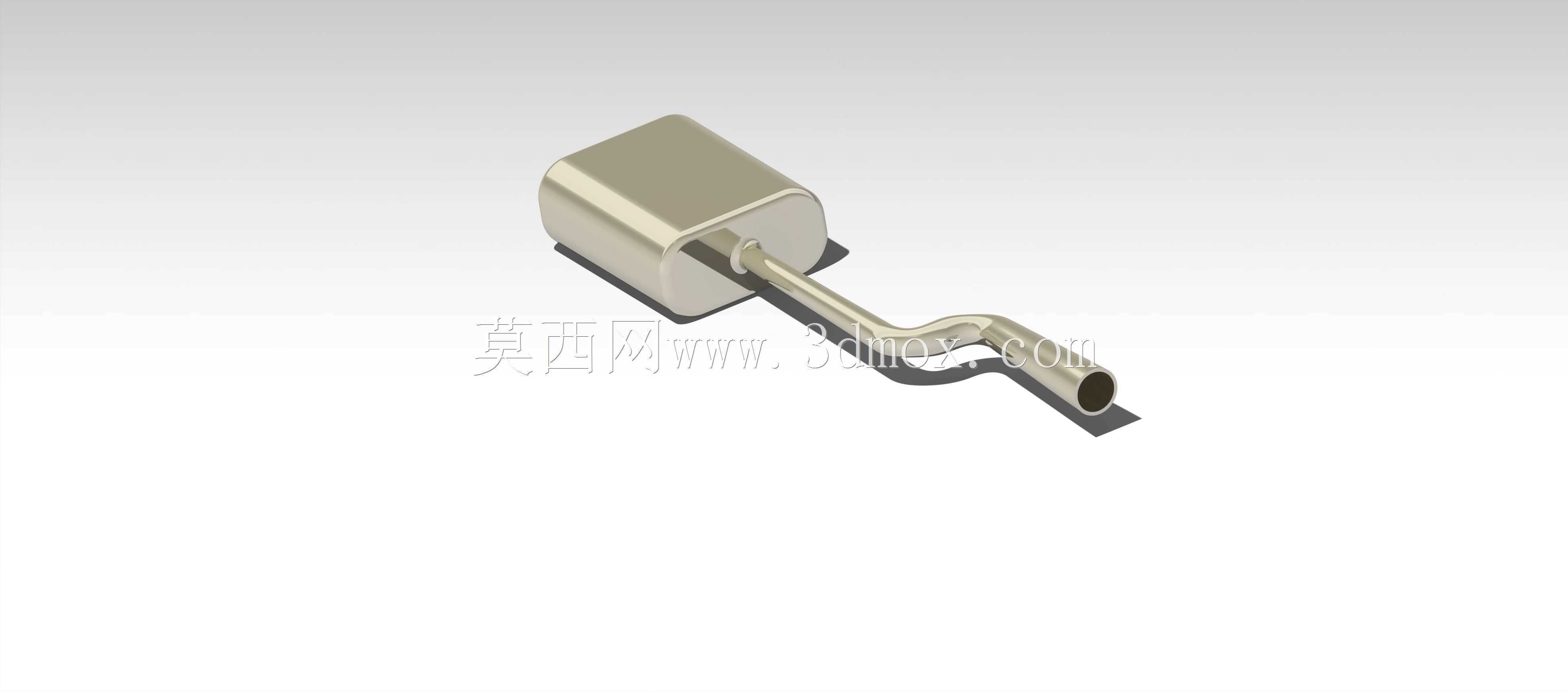

　　该三维结构对应乘用车辆排气系统末端的消声尾管总成，主要由封闭箱体式消声段、过渡连接管、弯曲尾管和敞口排气端组成，适用于底盘后段排气布置、后保险杠避让校核以及排气系统装配关系验证。结构在建模时将消声器外壳、端盖、管口和弯管作为连续装配体处理，能够直观反映排气路径从前端连接位置进入箱体，再经弯管向车辆侧后方导出的空间走向。

　　从实际用途看，这类部件位于排气系统末端，承担气流导出、噪声衰减和尾部热区边界控制的作用。箱体段采用近似矩形截面，相比单纯圆筒结构更便于在底盘下方有限高度内布置，也有利于与备胎坑、后悬架、燃油箱或底板加强梁保持间隙。尾管并非直线伸出，而是经过连续弯折后形成侧向或后向出口，这种走向通常取决于后保险杠造型、底盘横梁位置、离去角以及尾气排放方向要求。三维模型保留了弯管的空间曲率和端部开口，使设计人员能够在整车坐标系中检查尾管末端与保险杠开孔、扩散器、拖车钩及后防护区域的相对位置。

　　结构设计思路上，消声器外壳以薄壁金属件形态呈现，边角带有过渡圆角，可减少冲压或焊接壳体在转角处的应力集中。前端短管用于与上游排气管路连接，其轴线与箱体侧面形成固定接口，便于在装配中通过法兰、卡箍或焊接方式与前级管路对接。尾管从箱体引出后先经过近似平直段，再形成平滑弯曲，最后以圆形管口收束。弯管段的曲率变化需要兼顾排气背压、通过性和周边热防护：曲率过小会增加气流阻力，曲率过大则可能占用更多底盘空间；管口朝向过低会影响越野通过和涉水工况，朝向过高又可能使热气流直接作用于保险杠或底板附件。

　　在外形尺寸与安装边界方面，矩形消声箱体构成模型的最大包络区域，布置时应重点校核其上下表面与车身底板、后桥运动包络之间的静态和动态间隙。箱体宽度方向需要避开底盘纵梁及悬挂杆件，长度方向则影响排气管路吊挂点的分布。尾管中心线应在三维环境中沿程取样检查，尤其在弯折区域确认与隔热罩、制动管路、线束、燃油管及后保险杠内表面的安全距离。排气端开口位置还需结合整车后视野和后处理法规要求确定，避免气流卷吸至后备厢密封区域或直接冲击拖挂装置。

　　对于结构建模和选型人员，该模型可用于排气系统吊挂位置规划、尾管装饰罩配合、焊接总成拆分以及底盘热害分析前处理。箱体可进一步细化为上壳、下壳、隔板、进气管、出气管和端盖等子零件；弯管部分可按中心线 swept 方式生成，并依据管径、壁厚和弯曲半径补充制造细节。若进入工程设计阶段，还需在该空间结构基础上增加吊耳支架、焊接边、排水孔、隔热罩安装点以及与后悬挂运动极限相关的间隙校核，从而保证排气总成在振动、热膨胀和整车颠簸工况下均能保持可靠位置。
