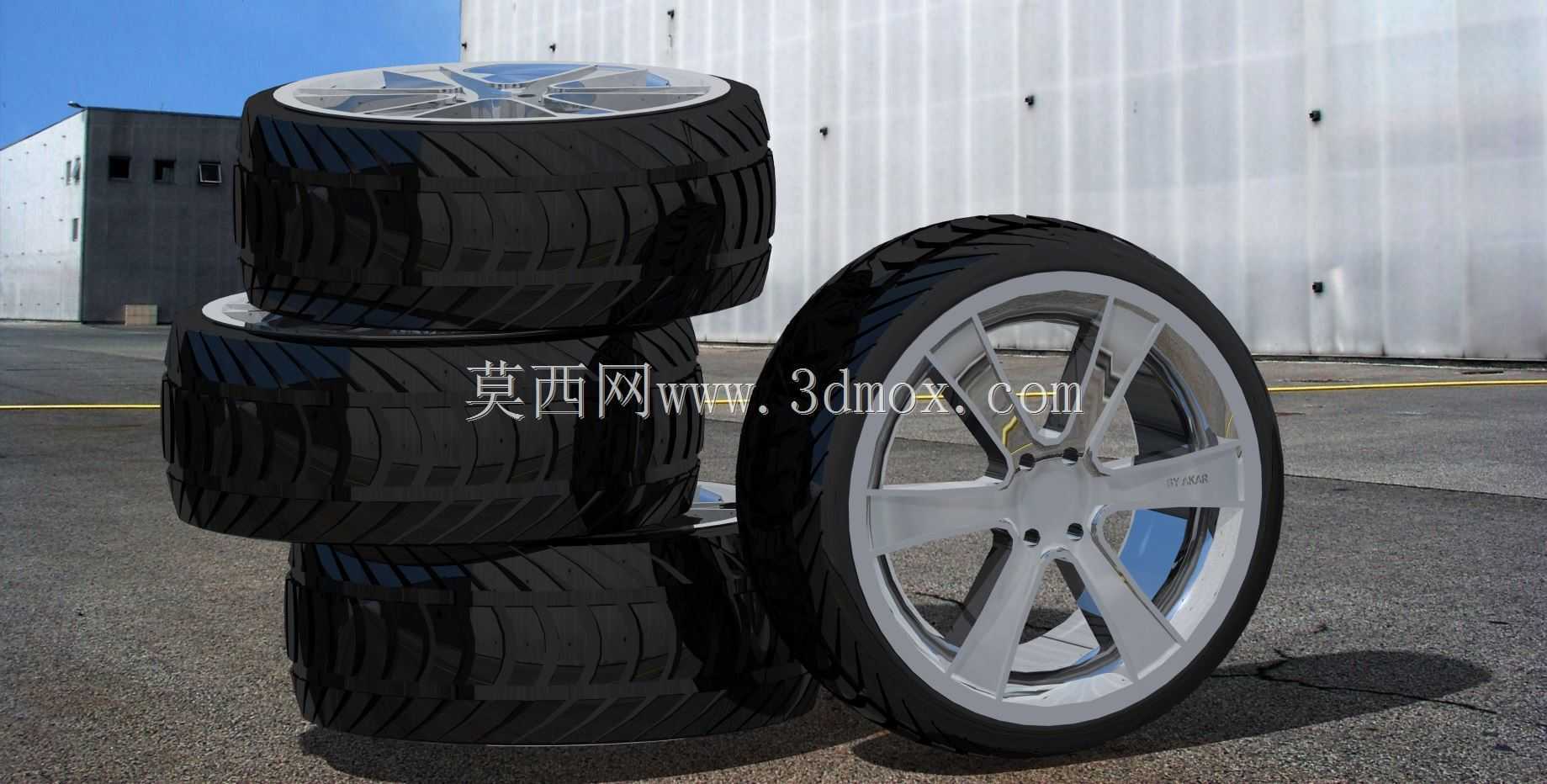

乘用车五辐铝合金轮毂带轮胎总成

　　这套车轮总成在整车开发流程里属于行走系统核心部件，日常做底盘总布置、轮罩包络校核、改装方案演示、装配工位工装设计时都会频繁用到。先从安装边界说起，轮辋部分按照常规乘用车17寸规格搭建，轮辋名义直径431.8毫米，搭配的轮胎断面宽度取225毫米量级，扁平比按常规家用车55系列设定，轮胎充气后整体外直径控制在680毫米上下，这个尺寸区间适配多数紧凑型、中型家用轿车以及城市SUV的低配轮组，做整车数模装配时，轮心到翼子板轮眉的预留跳动间隙可以直接参照实车120毫米上下的跳动行程来校核，不会出现静态装配干涉、极限转向蹭轮罩内衬的问题。安装对接面采用常规五孔螺栓布局，PCD节圆直径按主流乘用车114.3毫米设定，中心孔直径适配60.

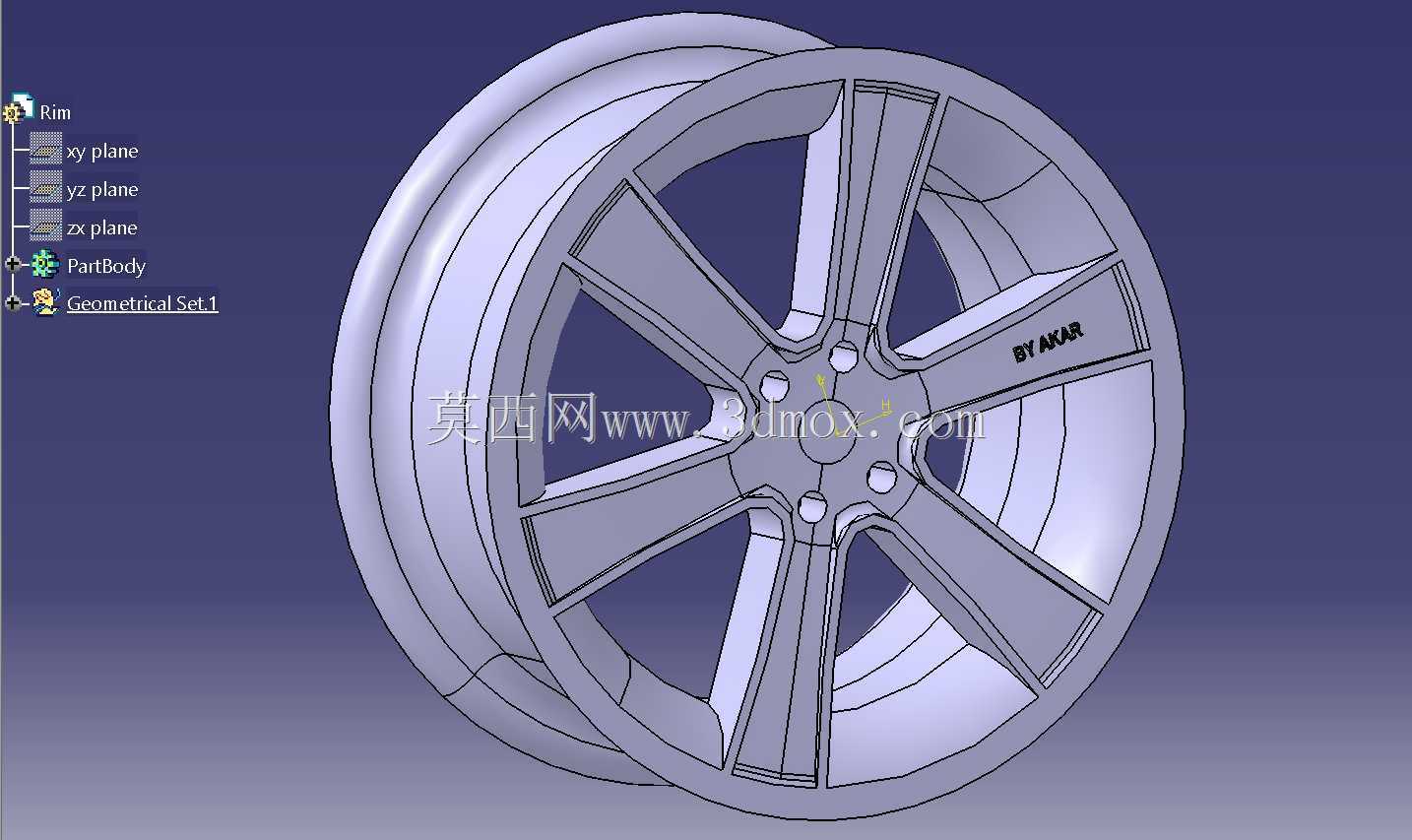

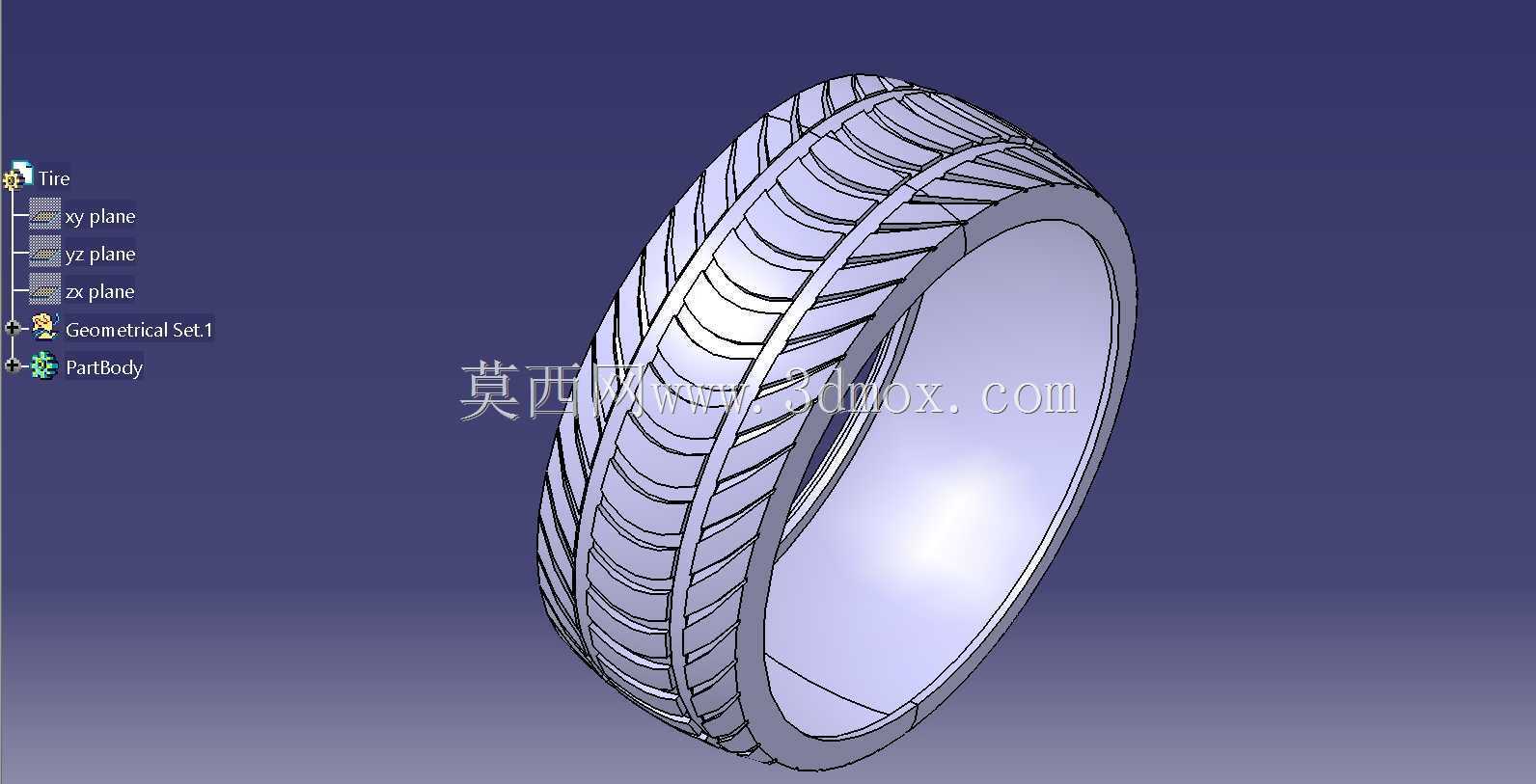

　　1毫米的轮毂轴头，法兰贴合面厚度预留12毫米，螺栓过孔做沉台避让，装车时轴头端面可以完全贴紧轮毂安装面，不会出现虚位、高速动平衡失稳的情况。轮辐采用五组宽辐条的造型设计，每根辐条从中心轮毂盖位置向外呈放射状延伸到轮辋唇边，辐条背面做掏空减胶处理，既保证铸造时铝液充型顺畅，也能在满足弯曲疲劳、径向冲击试验强度要求的前提下，把非簧载质量控制在合理范围。轮胎部分的建模还原了民用夏季胎的块状胎纹结构，胎面分布连续的纵向主排水沟，横向刀槽花纹按实车胎块分区排布，胎侧保留了自然的圆弧过渡曲面，胎唇内部的钢丝圈位置在数模里做了刚性区域区分，后续做轮胎有限元充气分析、接地压力分布仿真时，可以直接对胎面橡胶、胎体帘线、胎唇刚性区分别赋予不同材料属性。

　　实际工程场景里，这个数模的用途覆盖好几个环节：总布置工程师做轮跳运动学校核时，可以直接把车轮总成导入悬架运动学模型，模拟减震器全压缩、全拉伸行程下轮胎与下摆臂、转向拉杆、减震器筒身的最小间隙，提前规避实车试制阶段才发现的运动干涉；造型设计师做外饰方案评审时，替换不同辐条造型的车轮可以快速呈现整车侧面的视觉效果，不用等待供应商提供正式轮毂数模；工装设计人员做轮胎装配线、车轮动平衡工位的夹具设计时，可以直接提取轮胎外圆、轮辋中心孔、螺栓孔的精确尺寸，定位销、支撑滚轮的布局可以直接匹配数模坐标，减少后期现场调试的修配工作量。结构设计层面，轮辋的槽底深度、胎圈座的台阶角度都严格参照轮辋行业标准设定，

　　轮胎胎唇在充气后可以顺利卡入胎圈座的锁止台阶，车辆高速行驶时轮胎不会出现脱圈风险。轮毂中心的装饰盖区域预留了卡扣安装位，气门嘴在轮辋上的开孔位置也做了明确标识，装配时胎压监测传感器可以直接固定在气门嘴底座上，不会和辐条内壁发生磕碰。做整车碰撞仿真时，车轮作为前端刚性传力部件，其数模的外形精度直接影响行人保护、正面偏置碰撞里轮胎与悬架、副车架的传力路径模拟结果，这套模型把轮毂的金属刚性区域和轮胎的橡胶柔性区域做了清晰的实体拆分，前处理阶段划分网格时可以快速区分刚体、柔体属性，不用再额外逆向描点处理曲面。另外在售后改装场景里，这套轮组的安装距、偏距数值按常规ET40设定，轮辐背面到刹车卡钳的预留间隙超过10毫米，适配多数原厂单活塞浮动卡钳，不需要加装法兰盘就可以直接装车，改装方案校核时可以直接导入卡钳数模验证间隙，避免用户采购后出现装不上、蹭卡钳的问题。
