汽车交流稳压器金属防护支架盖

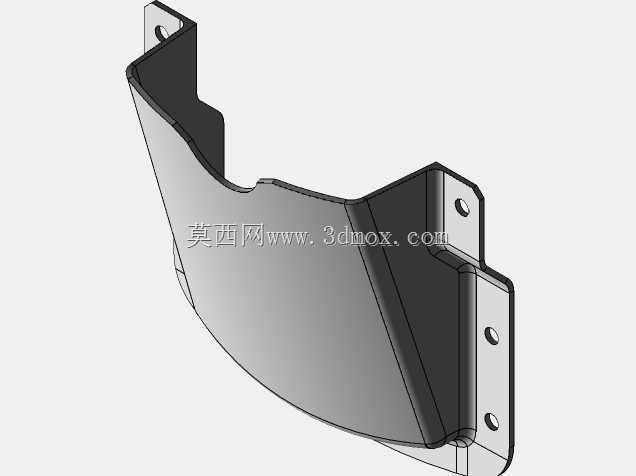

　　这款弧形钣金支架盖主要服务于车载交流稳压装置的外围防护与定位需求，在整车电气舱的紧凑布局里承担隔离、承托和安装过渡三重作用。实际装车场景中，交流稳压器往往布置在发动机舱靠近防火墙或轮罩内侧的区域，周边既有线束、油管，也存在振动、泥水飞溅和检修踩踏风险，裸露的调压元件若直接暴露，长期使用后容易出现接线端子积灰、壳体磕碰变形以及与相邻金属件干涉磨损的问题。该支架盖通过一体冲压成型的罩体将核心元件上部包覆，两侧延伸出的带孔安装耳则直接固定在车身支架或设备本体基座上，既形成物理屏障，又为元件提供稳定的支撑边界。

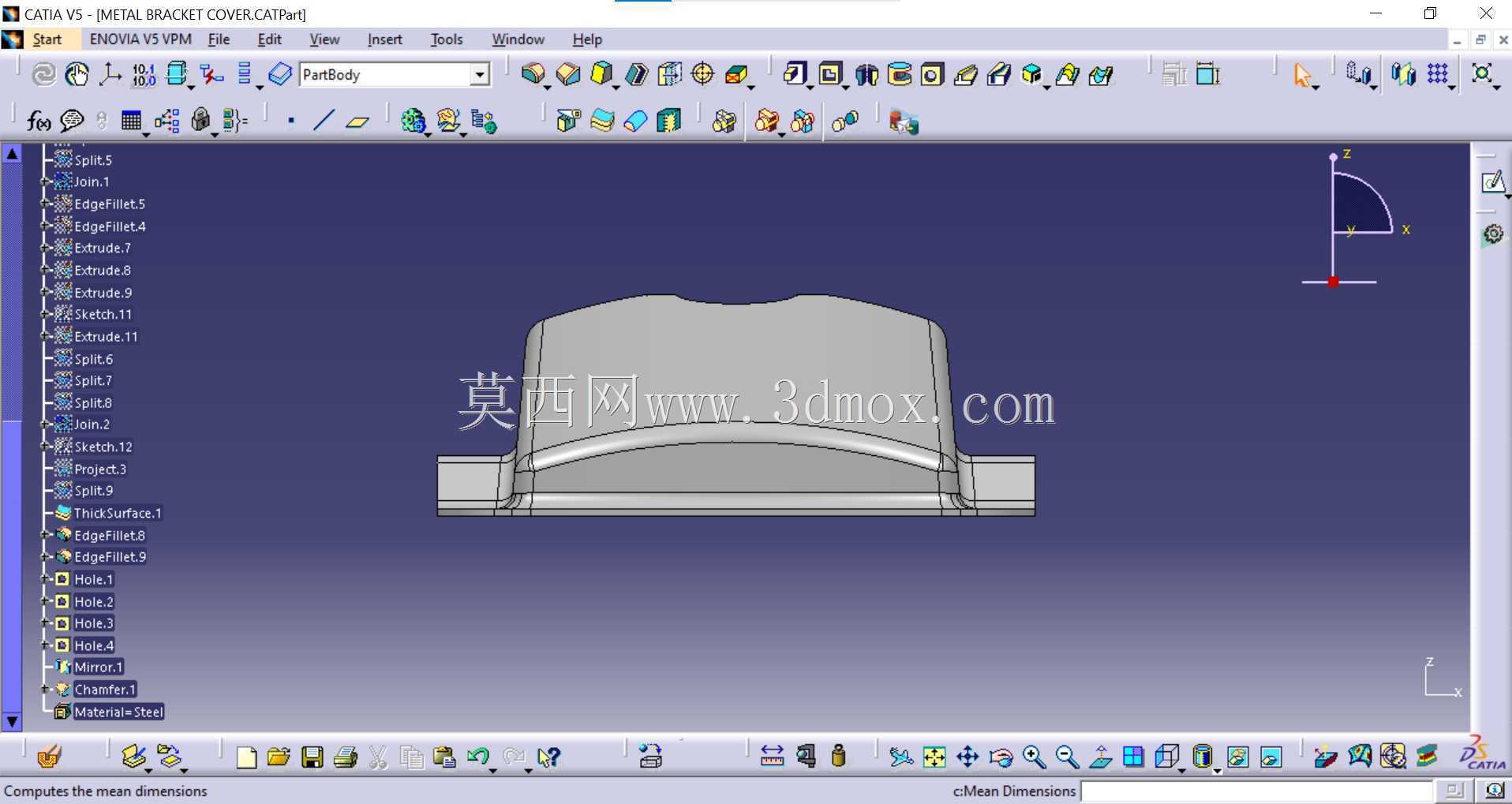

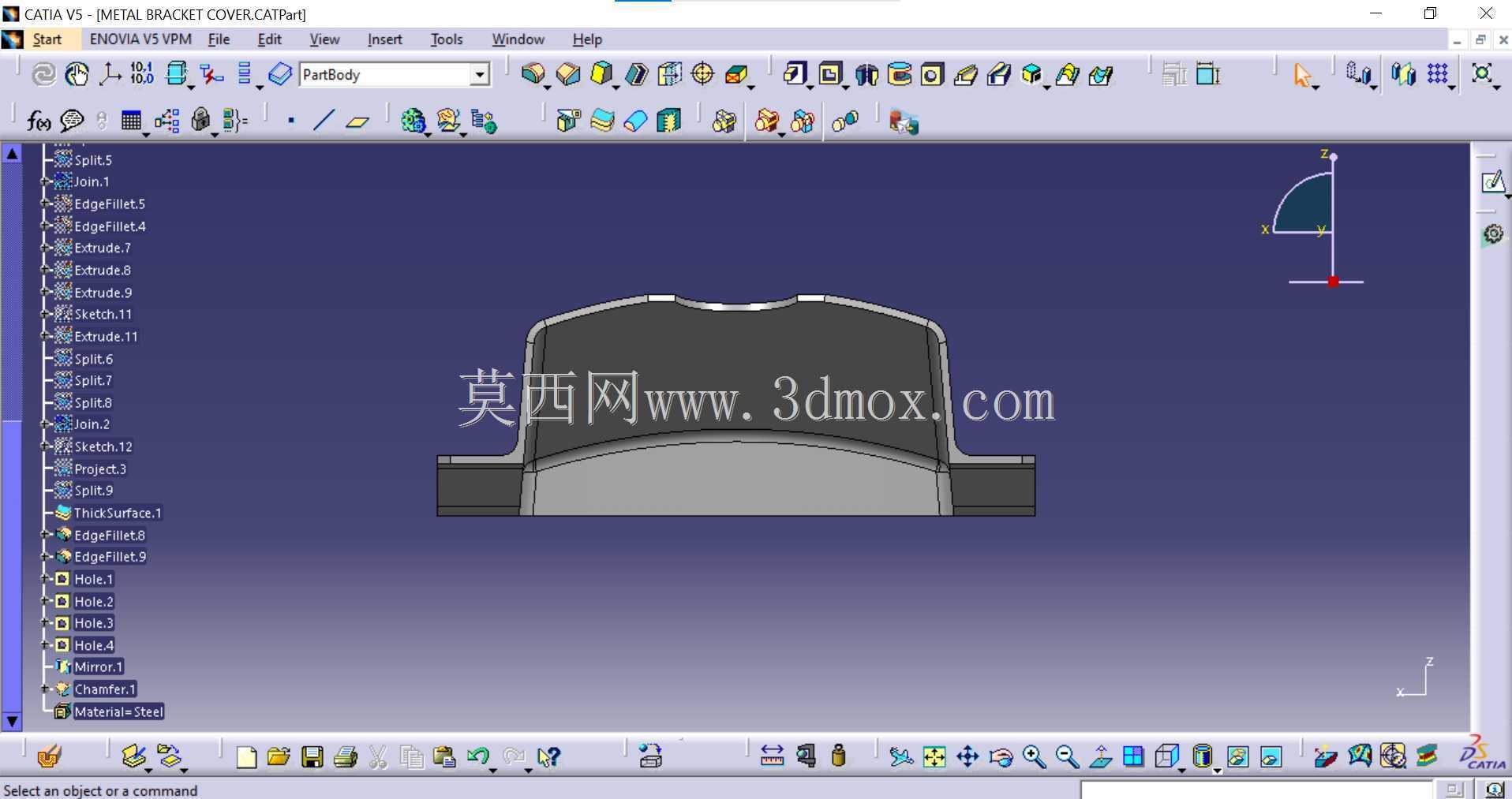

　　从结构功能上看，罩体中部采用大曲率圆弧过渡，并非单纯为了造型美观，而是为了匹配稳压器圆柱形或类方形主体的顶部轮廓，使包覆间隙均匀控制在较小范围，避免行车振动中罩盖与元件表面发生拍击异响。圆弧顶部向两侧逐渐下压，形成类似半包围的裙边，裙边下缘预留出散热和走线空间——交流稳压器在负载工作时会产生一定热量，完全密封反而会造成热积聚，因此这种下敞式罩盖在挡尘防溅的同时，允许舱内气流从下部和侧缘自然流通，兼顾防护与散热。

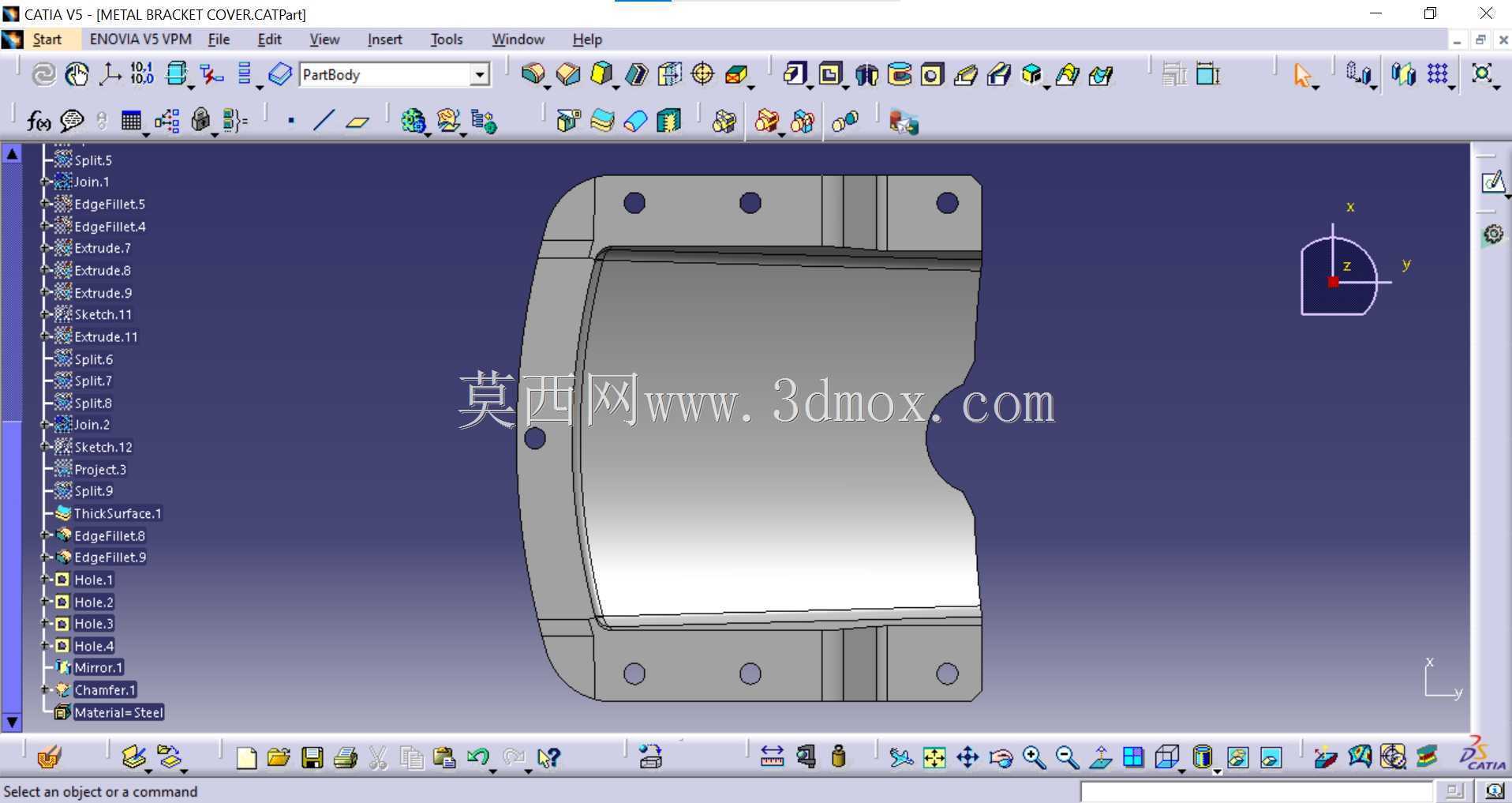

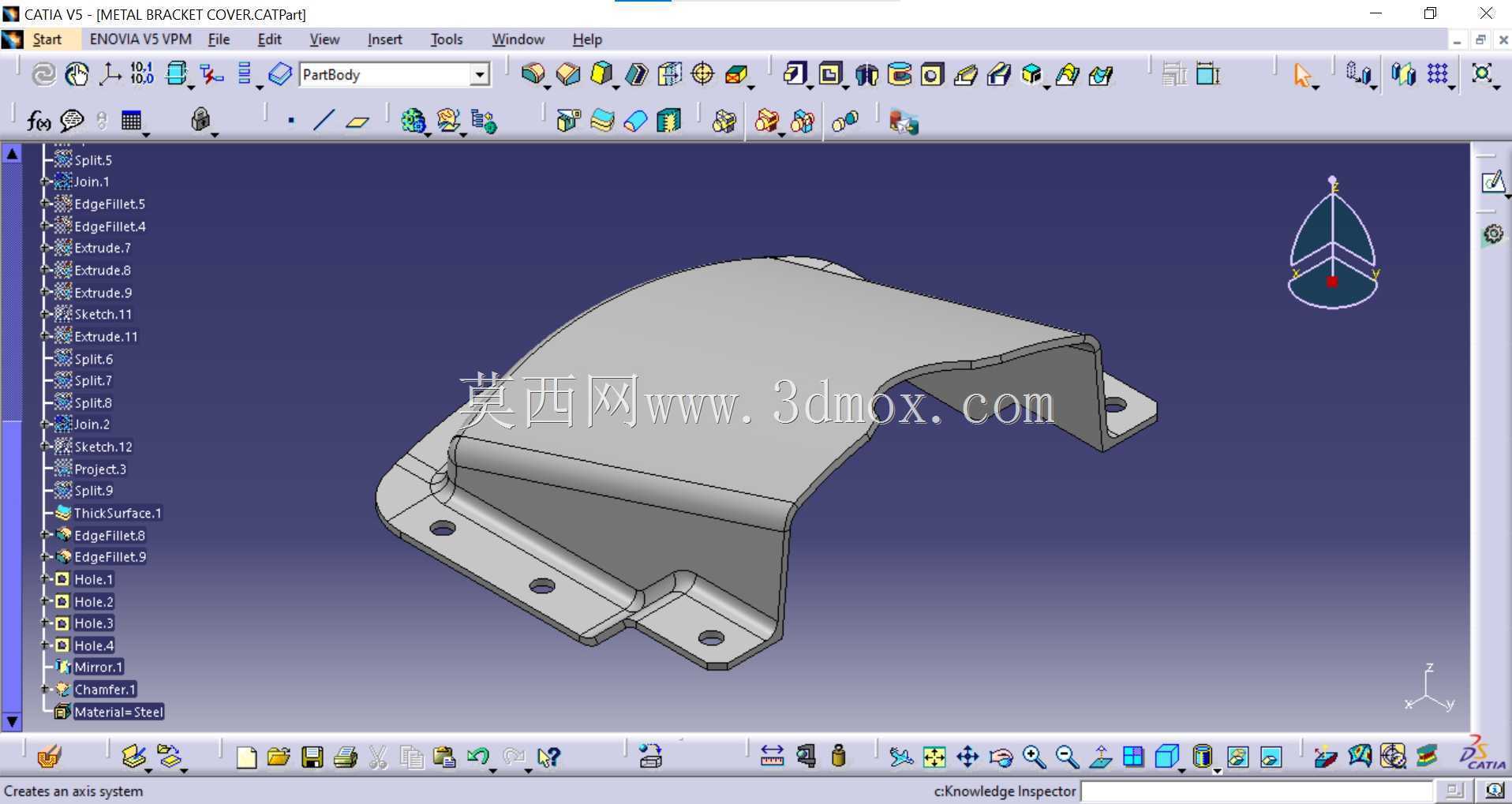

　　两侧安装耳的设计是整个零件的受力关键。耳板从罩体侧壁平缓延展而出，通过折弯而非焊接与主体相连，消除了拼接焊缝带来的应力集中和腐蚀隐患；每个耳板上开设圆形安装孔，孔位周边做了局部沉台或压印加强，螺栓拧紧时压力分散在更大面积上，长期受发动机怠速抖动和路面颠簸激励也不易出现孔边撕裂。安装孔的间距严格对应稳压器底座或车身预装支架的孔系，装配时工人可先将罩盖扣在元件上方，以耳板孔为定位基准反向校核元件位置，再统一打紧螺栓，工序上具备防错功能。

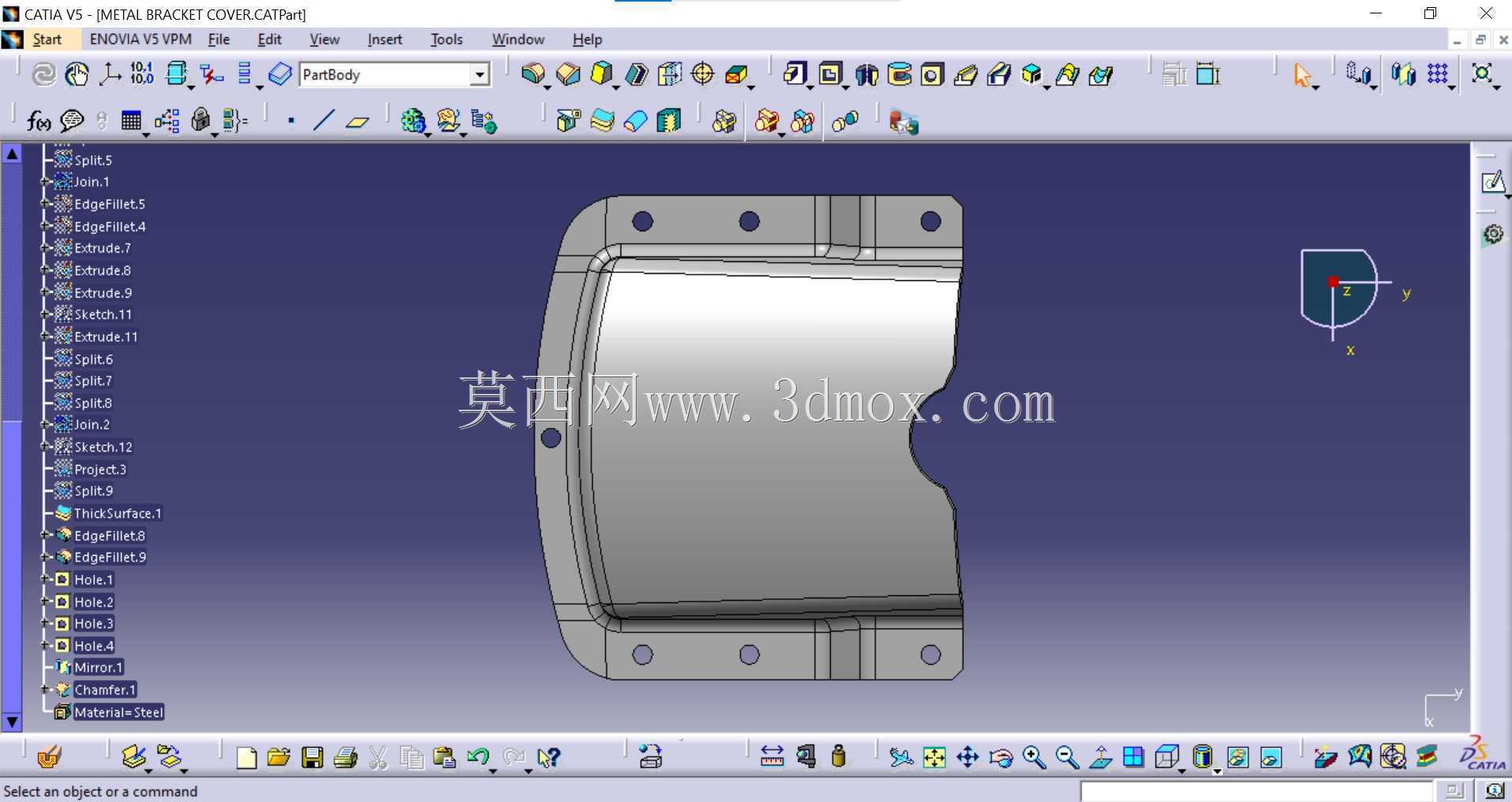

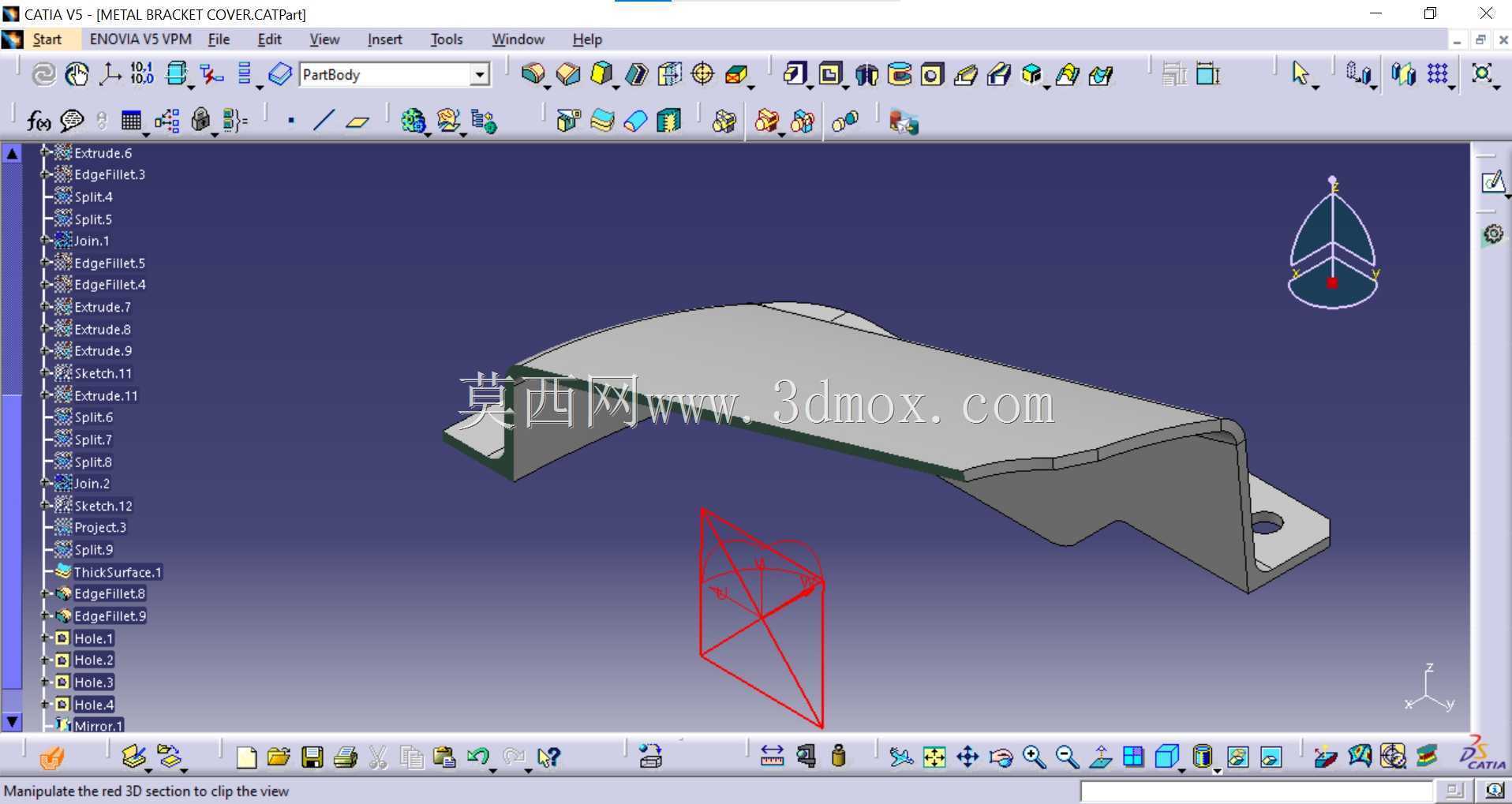

　　建模过程中，这类零件的核心在于曲面与折弯特征的协同。罩体弧面需保证钣金可展开性，曲率半径不能小于板材允许的最小折弯半径，否则冲压时外侧材料会因拉伸过度出现颈缩甚至开裂；侧壁与耳板交接处设置了多段渐进折弯线，让材料从弧形罩体自然过渡到平直安装面，避免急剧转角造成回弹失控。表面处理环节则针对车载使用环境做了针对性规划：板材成型后经过磷化或钝化基底处理，再喷涂耐腐蚀涂层，能抵御融雪盐、油污和湿热空气侵蚀，这也是模型在渲染阶段重点表现涂层质感与边角包覆完整性的原因。

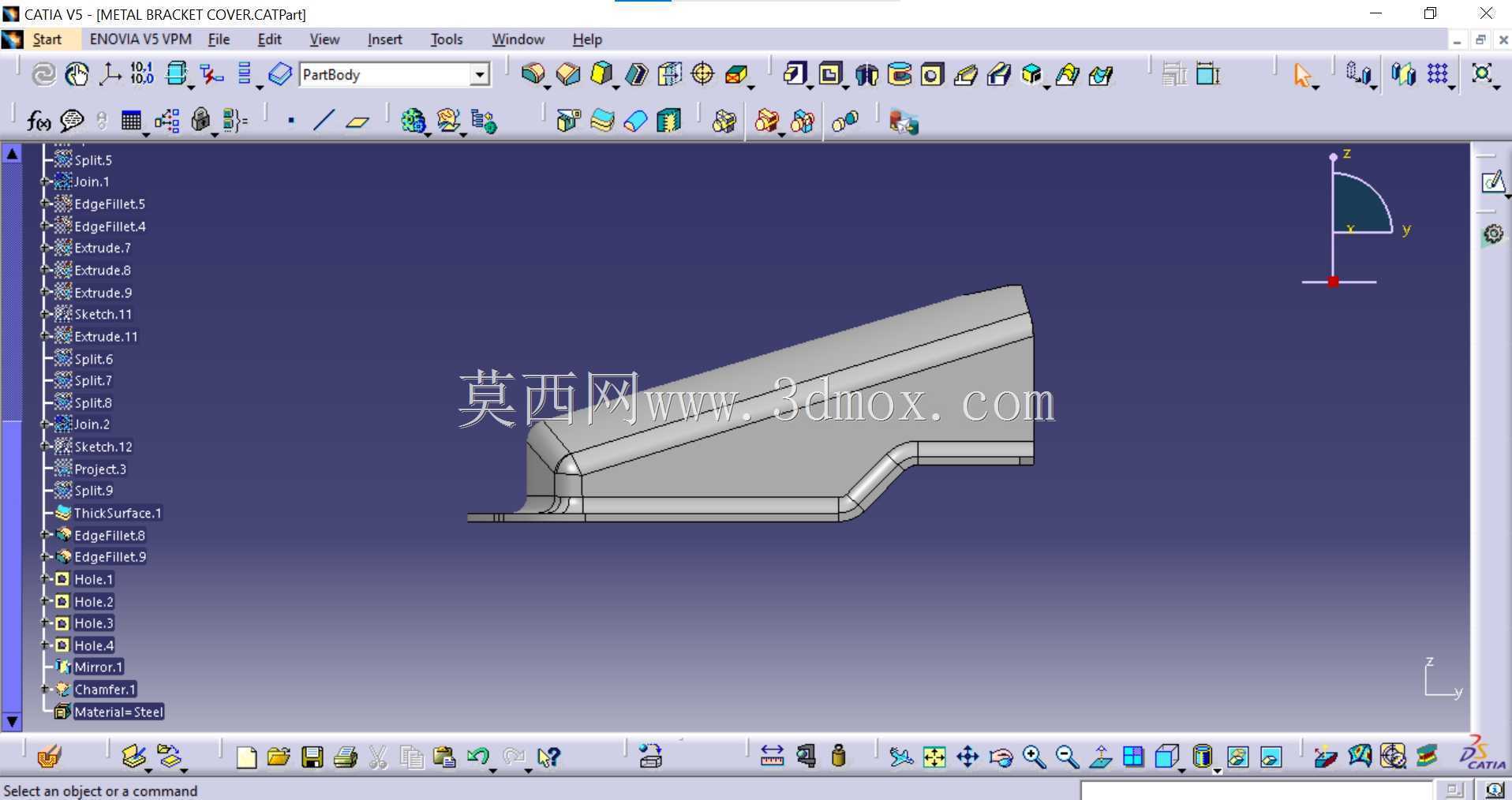

　　从安装边界考量，设计时需要同步校核三类间隙：一是罩盖内壁与稳压器本体顶部的安全间隙，需容纳元件公差、热膨胀量以及减振垫的压缩变形；二是罩盖外缘与周边线束、管路的动态间隙，发动机运转中相邻部件会有相对位移，静态下看似充裕的距离在极限工况下可能不足；三是安装耳下方与支撑面的贴合度，耳板平面度需控制在合理范围，防止螺栓强制拉紧时罩体产生扭曲内应力。罩盖前缘和后缘的翻边高度也经过权衡，翻边过低挡不住侧向飞溅的泥水，过高则会遮挡稳压器散热鳍片或接线端口，增加检修时拆卸罩盖的频次。

　　在整车电气系统的维护逻辑里，这类支架盖属于“装上去就长期不动”的外围结构件，却直接影响内部精密调压元件的寿命。设计上没有采用复杂的卡扣或分体组合，而是以单一钣金件完成防护、定位、安装三项任务，减少零件数量本身就降低了装配误差累积和后期松动异响的概率。对于结构设计人员而言，建模时不仅要完成曲面造型，更要把冲压工艺性、涂层施工的可达性、总装工位的操作空间以及售后元件更换时的拆装顺序一并纳入，最终得到的罩盖才能在狭窄的机舱空间里长期可靠服役。
