阀块配套双轴承支撑组件结构设计

　　从结构设计逻辑来看，该组件采用成对布置的内、外圈配合结构，两个内圈沿轴向间隔固定在可旋转轴上，每个内圈靠近轴向端部的位置都设计有径向向外延伸的肩部，两个内圈的肩部呈面对面布置，以此为滚动元件提供内侧的定位基准；对应的两个外圈则嵌装在阀块壳体的预制安装腔体内，每个外圈同样设置有向内侧径向延伸的肩部，两个外圈的肩部呈背对背布置，和内圈肩部形成对应配合的限位空间，滚动元件填充在每一组内、外圈的座圈之间，同时额外设置了偏压构件对其中一个外圈施加轴向预紧力，把滚动元件牢牢约束在外圈内台肩与内圈外台肩形成的配合间隙里，这种预紧结构能有效消除轴承配合的径向游隙，提升转轴回转的刚性，即使在阀杆承受流体侧向冲击载荷的工况下，也能保持回转中心的稳定。在工业流体控制的阀类设备传动系统里，这类双轴承支撑组件是保障阀芯、转轴类回转部件稳定运行的核心配套结构，常见于中高压工况的工业控制阀、流体调节装置的壳体内部，用来抵消转轴回转过程中产生的径向跳动与轴向窜动，避免阀杆在长期开关、调节动作中出现偏磨、卡滞，直接影响整套阀门的动作精度与密封使用寿命。

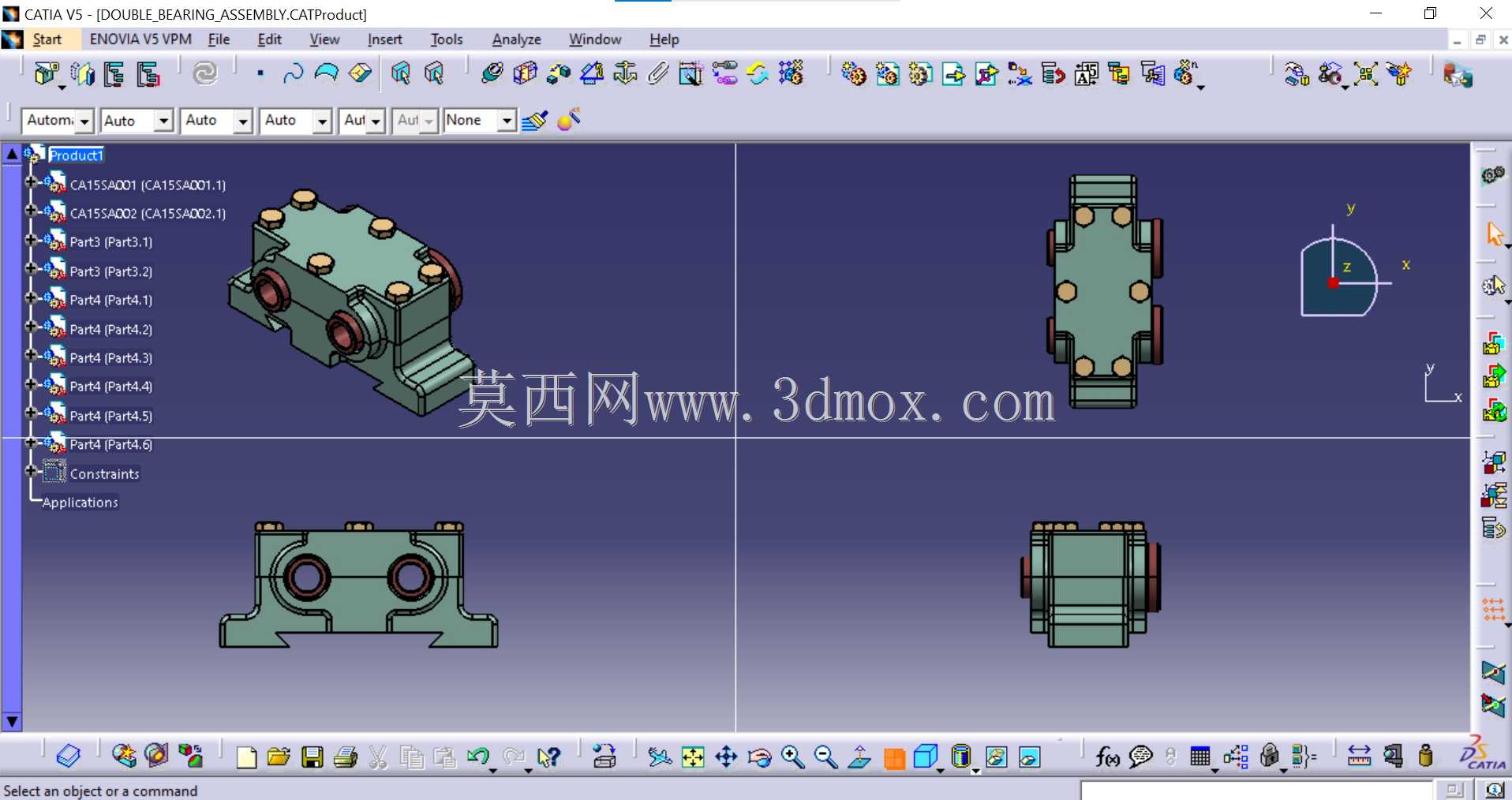

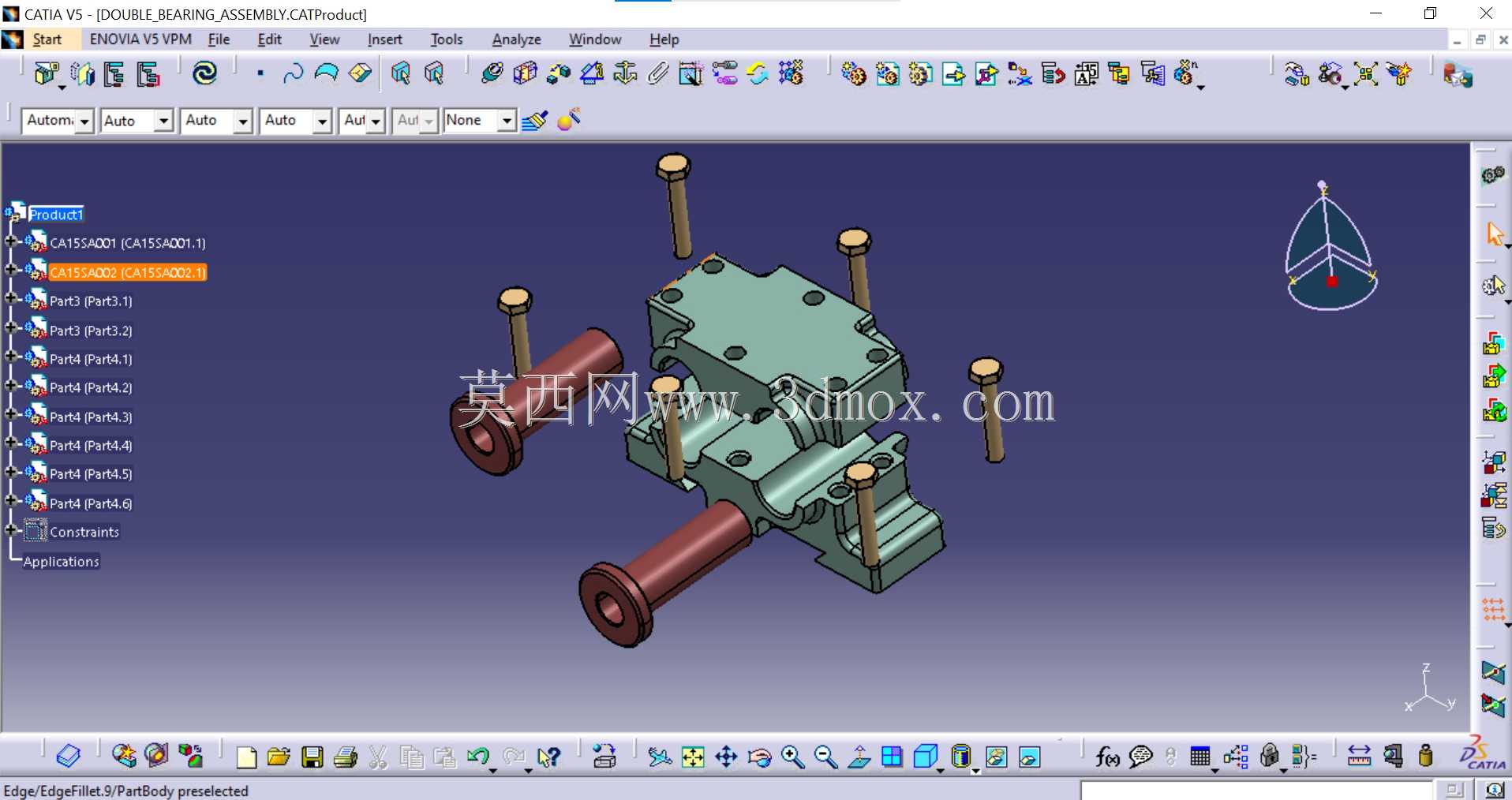

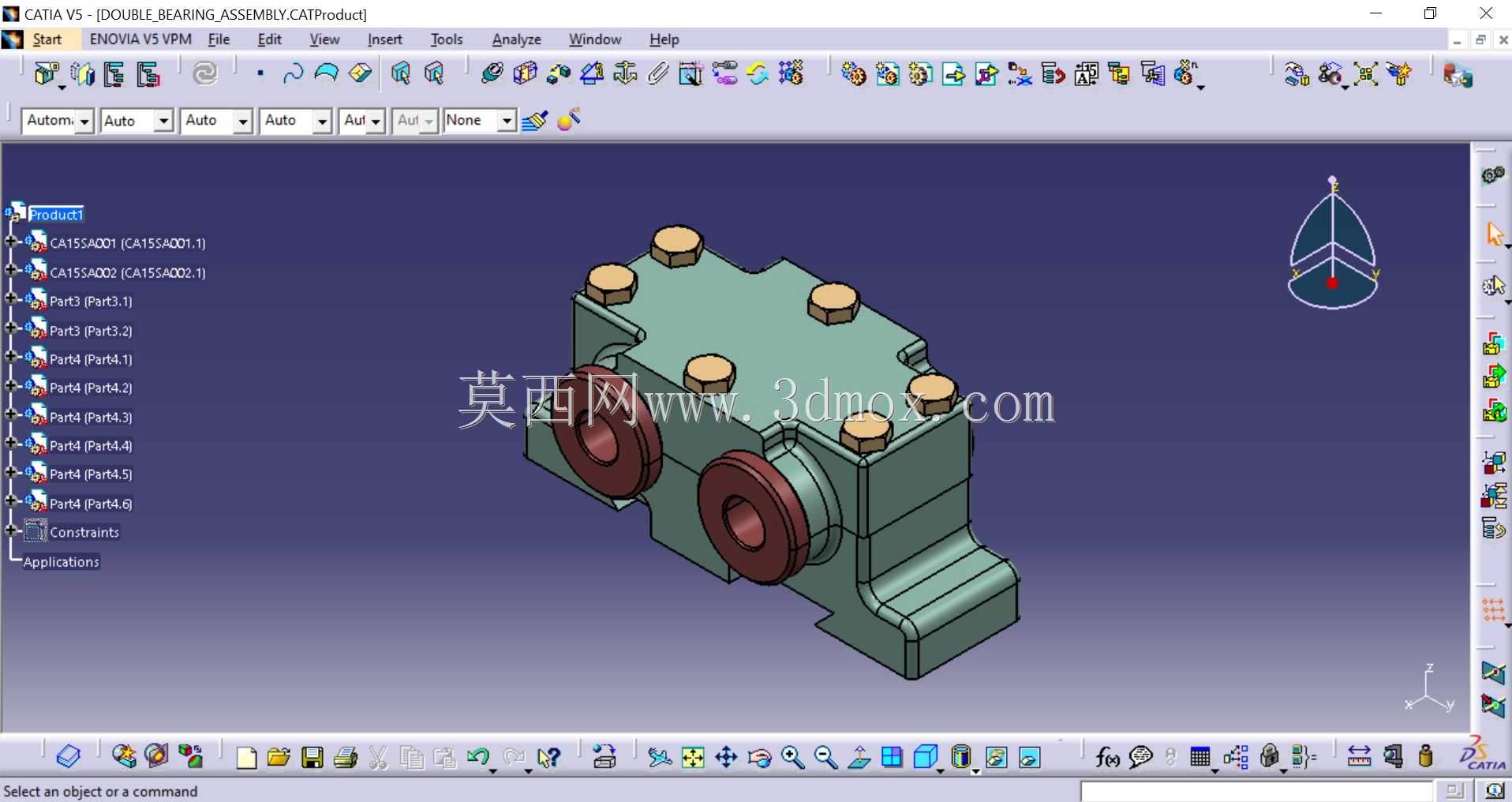

　　从安装边界来看，组件整体采用方块式壳体集成结构，壳体顶面均匀布置了六个螺栓安装凸台，用来和阀块的上盖部分完成密封紧固，两个轴承安装孔沿水平方向平行布置在壳体前侧，孔位的同轴度、端面垂直度公差都按照阀类部件的通用安装精度要求设计，壳体底部带有一体成型的定位凸缘，能够直接嵌入阀块对应的安装卡槽内，不需要额外设计定位销结构就能完成装配定位，减少了装配环节的调整工作量。

　　实际应用中，这类双轴承支撑结构多用于需要频繁回转调节的阀类产品，比如比例调节阀、多路换向阀的阀杆支撑部位，相比单轴承支撑结构，双组轴承的跨距布置能大幅提升转轴的抗弯矩能力，当阀杆受到流体介质的不均匀侧向推力时，两个支撑点可以共同分担载荷，避免单支点支撑下出现的轴端挠度变形问题，同时预紧结构的设计能补偿长期运行后滚动元件磨损产生的间隙，延长组件的维护周期。设计过程中需要重点匹配阀块壳体的安装腔尺寸，确保外圈和壳体安装孔的配合公差满足过渡配合要求，既不能过紧导致装配时外圈变形挤压滚动元件，也不能过松出现外圈跑圈的问题；内圈和转轴的配合则需要根据转轴的载荷性质选择合适的过盈量，对于存在冲击载荷的工况，适当提升内圈与轴的配合过盈量，避免回转过程中内圈和轴出现相对滑动。

　　另外壳体上的螺栓安装孔位置需要和阀块上的螺纹孔完全对应，螺栓紧固的力矩需要按照均匀对角拧紧的顺序操作，避免壳体受力不均导致轴承孔变形，影响轴承的回转顺畅度。滚动元件的选型需要结合阀杆的额定载荷、回转转速来确定，对于低速重载的工况可以选用滚子结构，对于高速轻载的调节工况则可以选用球型滚动元件，同时组件内部的润滑空间需要和阀块的润滑通道连通，保障长期运行过程中滚动元件能得到持续的润滑，减少磨损。
