HidriaH1655型柴油机电热塞结构

　　在小排量风冷柴油机以及部分老款工程机械动力单元的冷启动系统里，电热塞是直接决定低温环境下缸内点火可靠性的核心执行零件，本次梳理的Hidria H1655电热塞，适配Lombardini LDW1003系列小型柴油机，这类动力广泛搭载在微型农用机械、小型发电机组、园林作业设备以及轻型非道路移动机具上。

　　从实际装车工况出发，这类电热塞的核心作用是在柴油机低温启动阶段，伸入燃烧室内部的发热端快速升温，将缸内压缩行程末端的空气局部加热到柴油自燃阈值以上，弥补低温环境下缸体散热快、压缩终了温度不足的缺陷，避免启动时柴油雾化后无法压燃、出现冒白烟、反复打马达亏电甚至缸内积油淹塞的故障。

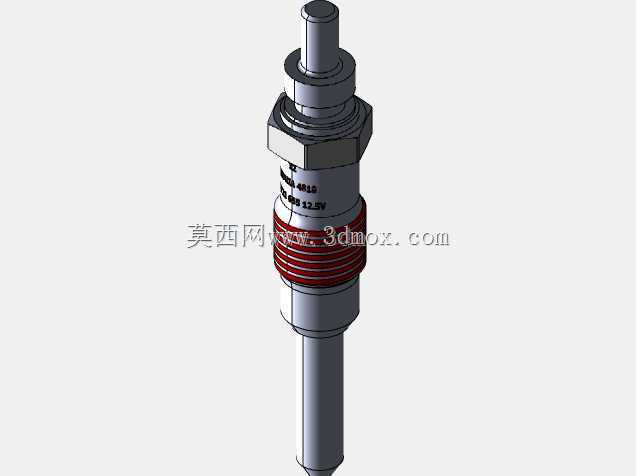

　　结构设计上，整根电热塞采用同轴阶梯轴布局，最下端是伸入燃烧室的细长发热杆段，这部分外径控制在很窄的公差范围内，长度需要严格匹配气缸盖的安装孔深度：既不能伸出过长干扰活塞在上止点附近的运动轨迹，也不能伸入长度过短导致加热区域远离喷油嘴的油束覆盖区，无法有效点燃雾化柴油。发热段外层是耐高温耐腐蚀的金属护套，内部封装螺旋状的高电阻发热丝，从模型上可以看到发热段外侧的红色环带区域，正是工作时温度最高的发热区段，正常工作时该区域可以在数秒内攀升至八百摄氏度以上，护套材料需要长期耐受高温燃气冲刷、柴油燃烧产物的腐蚀以及反复冷热冲击，避免长期使用后出现护套开裂、发热丝氧化断路的问题。

　　向上延伸是电热塞的安装密封与紧固区段，这里加工有标准六角拧动台，对应装机时使用开口扳手或者套筒施加规定拧紧扭矩，六角台下方是密封贴合端面，装机时配合铜质密封垫圈压在气缸盖的安装座面上，实现燃烧室的高压密封，杜绝缸内压缩燃气从安装螺纹缝隙泄漏。六角台向上延伸是接线端子区段，最顶端的小直径圆柱接线柱用来连接车辆预热控制电路的供电插片或者接线螺母，整机预热继电器输出的大电流直接通过该端子导入内部发热回路，接线柱和主体壳体之间做绝缘隔离，避免供电回路和发动机缸体搭铁短路。

　　建模过程中需要重点把控几处装配边界：首先是安装螺纹的规格与旋合长度，该型号电热塞采用细牙螺纹设计，螺纹段长度要和气缸盖的螺纹孔深度完全匹配，拧入后末端密封面刚好贴合缸盖沉台，过长会导致发热杆碰撞活塞，过短则密封压合量不足出现漏气。其次是六角对边尺寸要和周边缸盖的避让空间匹配，部分多缸小柴油机的缸盖布局非常紧凑，相邻气门摇臂、喷油器管路的间隙很小，电热塞的六角外形不能和周边零件发生运动干涉，要保证套筒可以正常套入完成拧紧作业，后续售后更换时也不用拆解周边其他附件。

　　从整车预热逻辑来看，这类电热塞不只是启动瞬间工作，很多机型在冷机启动后的短时间怠速阶段，控制系统还会维持电热塞的通电状态，让缸内燃烧温度快速提升，降低冷机怠速的粗暴震动，减少未燃碳氢的排放，避免冷车阶段燃烧不稳定出现熄火。发热芯的电阻参数经过匹配设计，在车载12V供电体系下，升温速度和稳态工作温度都对应发动机的预热策略，既不能升温过慢让驾驶员等待预热的时间过长，也不能长期过热导致发热丝快速烧蚀。

　　外形轴向尺寸上，整根电热塞总长适配对应缸盖的厚度，上端接线端子露出缸盖顶面的高度要预留接线插头的装配空间，周边的发动机罩盖、隔音饰板在合装时不能压到接线端子，避免行车震动过程中磨破绝缘层引发供电故障。模型完整还原了从下端发热杆、中段螺纹六角安装位到上端接线柱的全部阶梯轮廓，各段同轴度公差在实际加工中要求较高，若发热杆出现偏心，拧入缸盖后会和安装孔内壁刮擦，甚至偏心伸入燃烧室后和活塞气门发生运动碰撞。

　　在售后替换选型时，工程人员需要核对电热塞的螺纹规格、拧入深度、发热杆长度、接线端子形式以及额定工作电压，不同型号的电热塞哪怕螺纹尺寸一致，发热段长度差异也会直接引发装机故障。这类零件属于柴油机定期维护的易损件，长期使用后发热丝老化会导致升温速度变慢、预热功率不足，低温启动性能逐步下降，三维建模时把各段外形、配合面、安装基准完整还原，既可以用于发动机周边管路的干涉检查，也能作为预热系统教学、维修备件选型的直观结构参考。
