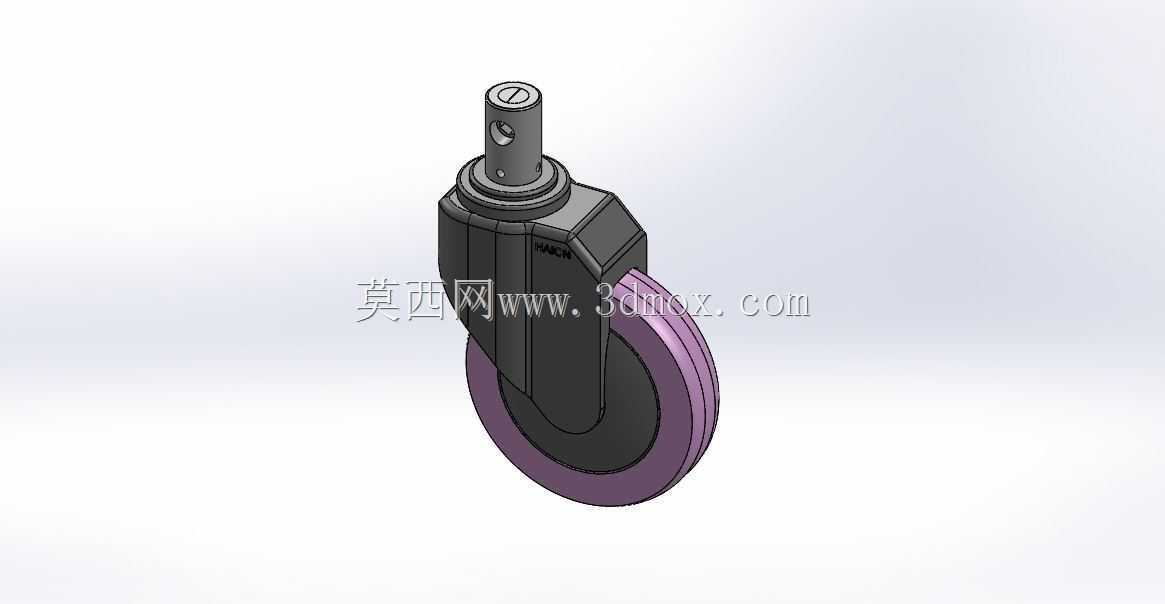

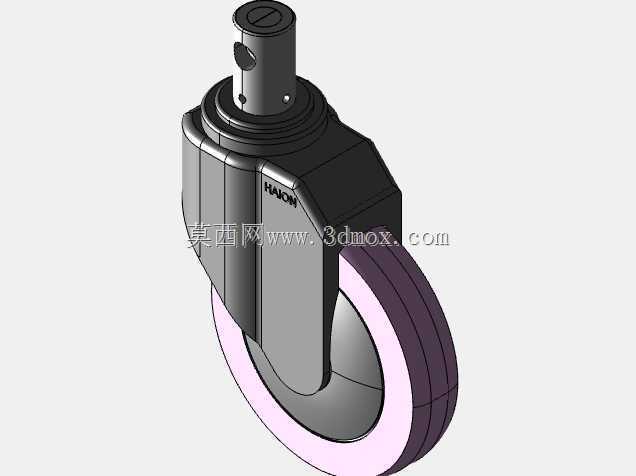

插杆式医用静音万向脚轮结构设计

　　这款插杆式医用脚轮主要适配各类需要频繁移位的医疗场景设备，比如病房护理床、医用治疗推车、移动监护仪器支架、手术室器械台等，这类场景对脚轮的静音性、转动顺滑度、制动可靠性都有远高于普通工业脚轮的要求，毕竟病区环境需要控制噪音避免干扰患者休养，同时设备移位时要保证推行平稳，不会出现卡顿、晃动导致放置的器械、药液倾倒的问题。

　　从结构设计来看，这款脚轮采用插杆式安装结构，插杆部分做了定位孔设计，安装时直接插入设备底部的配套安装套管，穿入定位销即可完成固定，相比平板式安装脚轮，这种结构不需要在设备底部预留大面积安装平面，也不需要拧装多颗固定螺栓，装配效率更高，同时插杆与套管的配合间隙经过严格控制，不会出现安装后脚轮晃动的问题，适配医疗设备常用的圆管类支腿结构。轮架部分采用全包式结构设计，将转向轴承、轮体连接轴完全包裹在硬质壳体内部，一方面可以避免日常使用中灰尘、水渍、消毒药液进入转动配合部位造成卡滞，另一方面全包结构没有外露的尖锐棱角，不会在推行过程中剐蹭医护人员、患者的衣物或者皮肤，也不会勾扯病房内的线缆、管路，符合医疗设备的安全设计要求。

　　轮体部分采用软硬复合结构设计，外层接触地面的部分采用软质弹性材质，滚动过程中可以有效吸收地面微小凸起带来的振动，同时降低滚动噪音，即使在PVC地胶、瓷砖等硬质地面推行，也不会产生刺耳的摩擦声；内层轮芯采用硬质结构提供足够的支撑强度，保证额定负载下轮体不会出现过度形变，滚动阻力维持在合理区间，单人即可轻松推动满载的医疗设备。转向结构采用双排推力轴承设计，相比普通单轴承结构，承载能力更强，转向时更加顺滑，即使设备满载状态下，也可以轻松调整推行方向，不会出现转向卡滞、需要大力掰动设备才能转向的问题，适配病区狭窄走廊、病房内小空间转向的使用需求。

　　从安装边界尺寸来看，这款脚轮轮径为150mm，这个尺寸的脚轮在通过性和整体高度之间做了很好的平衡，既可以轻松越过病房地面的微小门槛、地胶接缝、电线槽盖板等凸起障碍，不会出现轮体被卡住导致设备倾翻的风险，同时安装后设备底部的离地高度处于合理区间，不会因为脚轮过高导致设备整体重心上移影响稳定性，也不会因为脚轮过小导致离地间隙不足，推行时设备底部剐蹭地面。插杆部分的直径、有效插入长度都匹配医疗设备通用的安装套管尺寸，不需要对现有设备支腿做二次加工即可直接替换安装，轮体的宽度经过优化，在保证足够接地面积降低接地比压、避免压伤软质地面的同时，不会因为轮体过宽导致整体转向阻力增大。

　　在实际使用场景中，这类医用脚轮除了满足基础的移动、转向功能外，还需要适配医疗场景频繁消毒的使用需求，外露的壳体、轮面材质都可以耐受常用的含氯消毒剂、酒精擦拭消毒，不会出现材质腐蚀、表层脱落、开裂的问题，长期使用也不会因为消毒作业导致结构强度下降。同时轮体的滚动阻力经过调校，既保证推行时足够省力，在制动状态下也可以提供足够的制动力，即使在带有微小坡度的病区走廊，踩下制动踏板后设备也不会出现自行滑移的问题，保障设备停放时的稳定性，避免设备滑移碰撞患者或者其他医疗设施。

　　设计过程中针对医疗场景的特殊需求，还做了防毛发缠绕的结构优化，轮架与轮体的连接部位做了窄间隙密封处理，日常使用中地面的毛发、纤维碎屑不会进入轮轴转动部位，长期使用也不需要频繁拆解清理轮轴，降低设备维护的工作量，适配医院后勤部门的设备维护节奏。整体结构没有过多复杂的异形零件，所有配合部位的公差都经过严格校核，建模过程中对所有转动配合面都做了干涉检查，保证实际生产装配后，所有运动部件都可以顺畅动作，不会出现装配干涉导致的卡滞、异响问题，轮架的受力部位做了加强筋设计，在保证整体轻量化的同时，满足额定负载下的强度要求，不会因为长期承重出现轮架变形、断裂的问题。
