敞篷越野吉普车改装结构三维造型

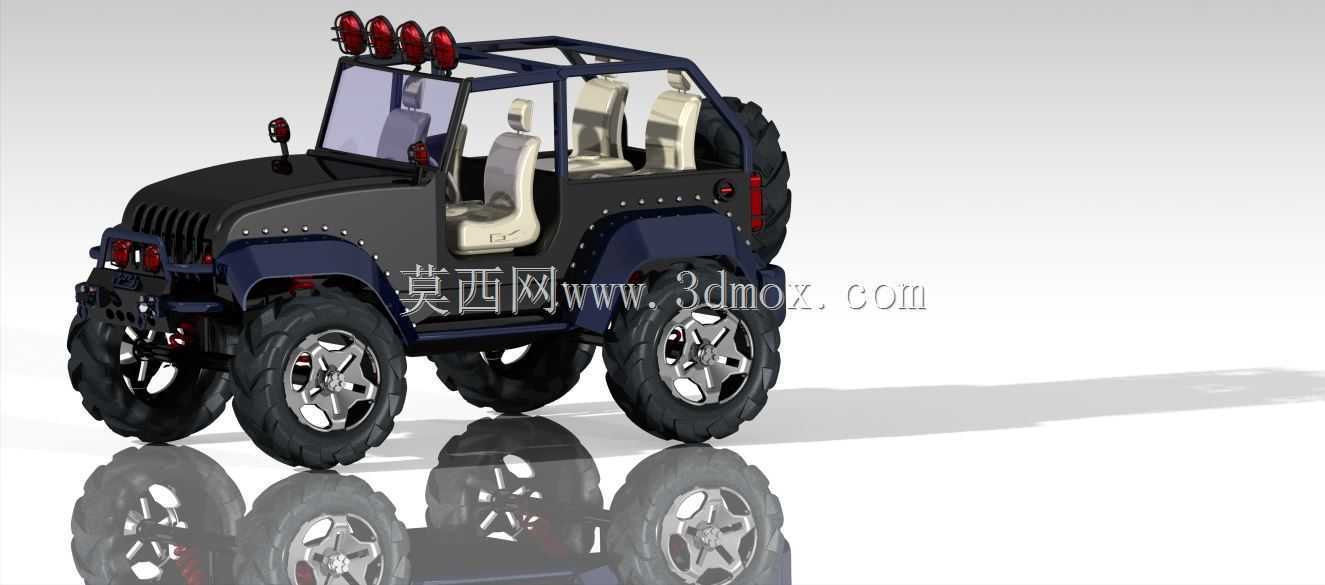

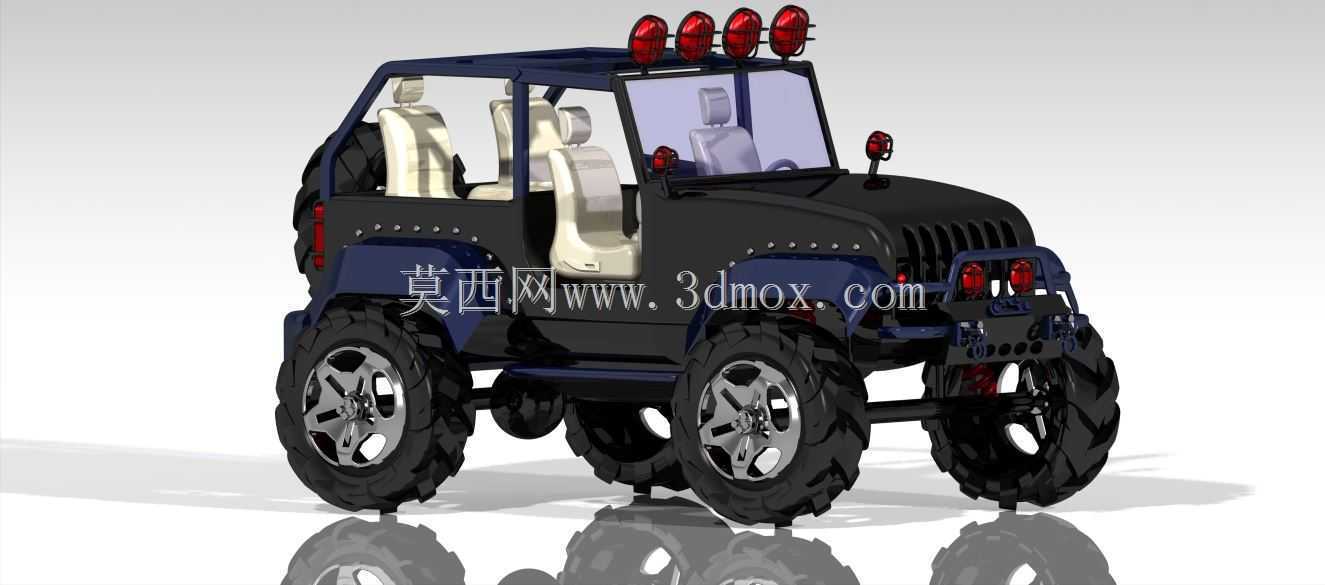

　　该三维造型围绕一台短轴距敞篷越野吉普车展开，建模重点集中在整车姿态、外覆盖件、乘员舱布置、防滚架、轮胎悬架和外挂附件之间的空间关系。作品采用开放式车身方案，取消常规封闭车顶和侧门结构，使车架、座椅、防滚架和后备区域直接暴露，便于在方案阶段观察乘员进出路径、车身骨架走向以及越野改装件的安装边界。

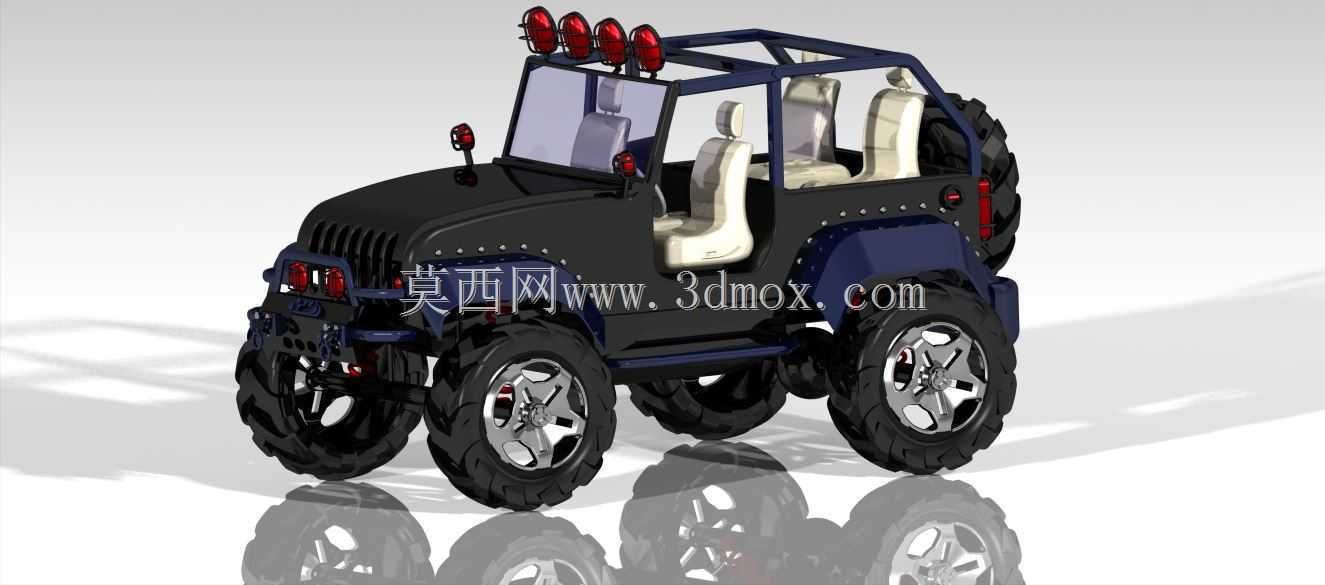

　　从整车用途看，这类车型主要面向非铺装路面、砂石路、浅滩、山地小径和户外穿越场景。设计时不能只追求外观硬朗，还要兼顾接近角、离去角、纵向通过角以及轮胎跳动空间。模型中大尺寸越野轮胎、宽厚胎纹、突出轮拱和较高离地间隙共同构成了通过性基础；前悬和后悬长度控制较短，可减少陡坡、石块和沟坎场景下前后保险杠触地的风险。轮距相对车身宽度保持较宽比例，有利于在侧坡行驶和急转弯时降低侧倾感。

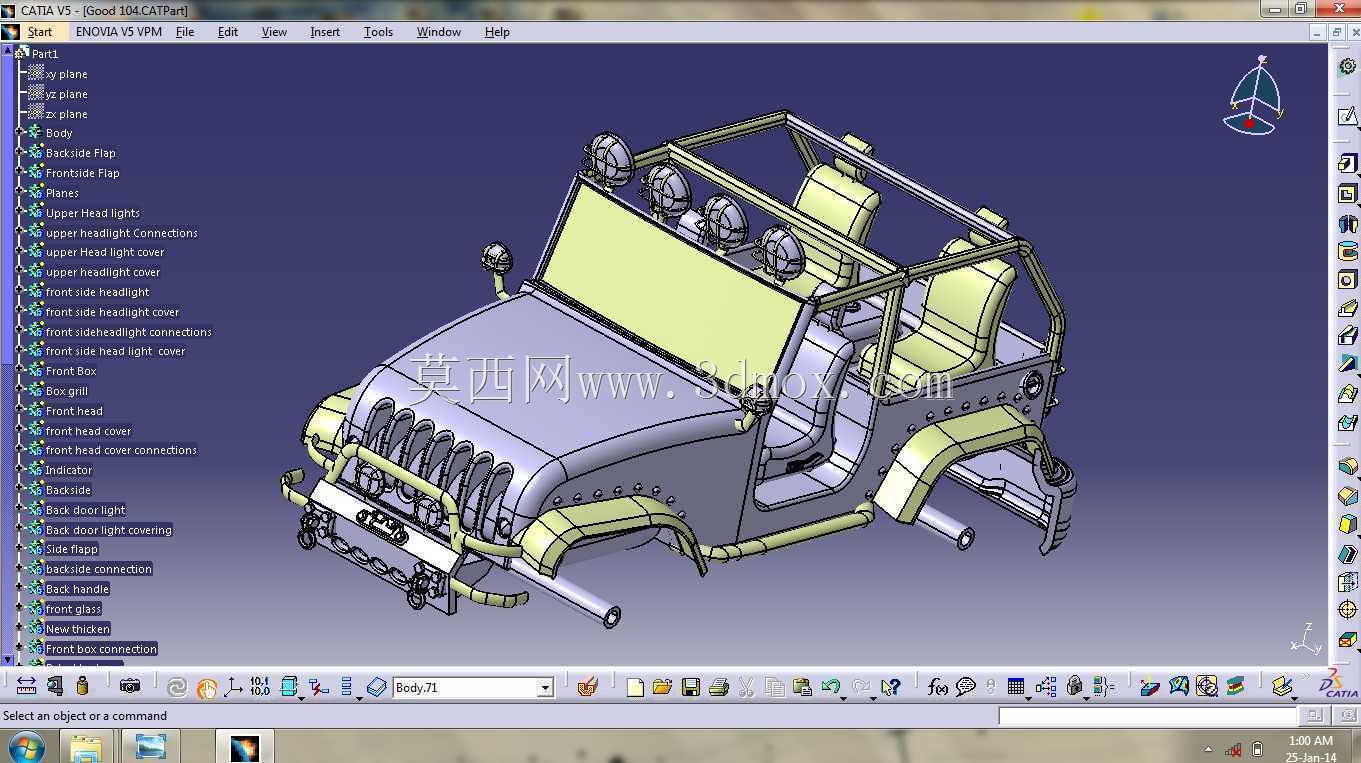

　　车身前部保留了竖向格栅和圆形灯组的经典识别特征，前保险杠、翼子板、发动机舱盖和侧围板采用分块表达，能够清晰反映覆盖件与车架的装配层次。前舱区域需要预留动力总成、冷却模块、蓄电池和电气线束的布置空间；即使外观模型未完全展开内部细节，外形边界也应为散热器厚度、发动机最高点、机舱检修间隙和维修拆装路径留出条件。对于越野改装场景，前保险杠位置还可扩展绞盘、拖车钩、辅助灯和防撞护板，因此前端结构不能仅按装饰件理解。

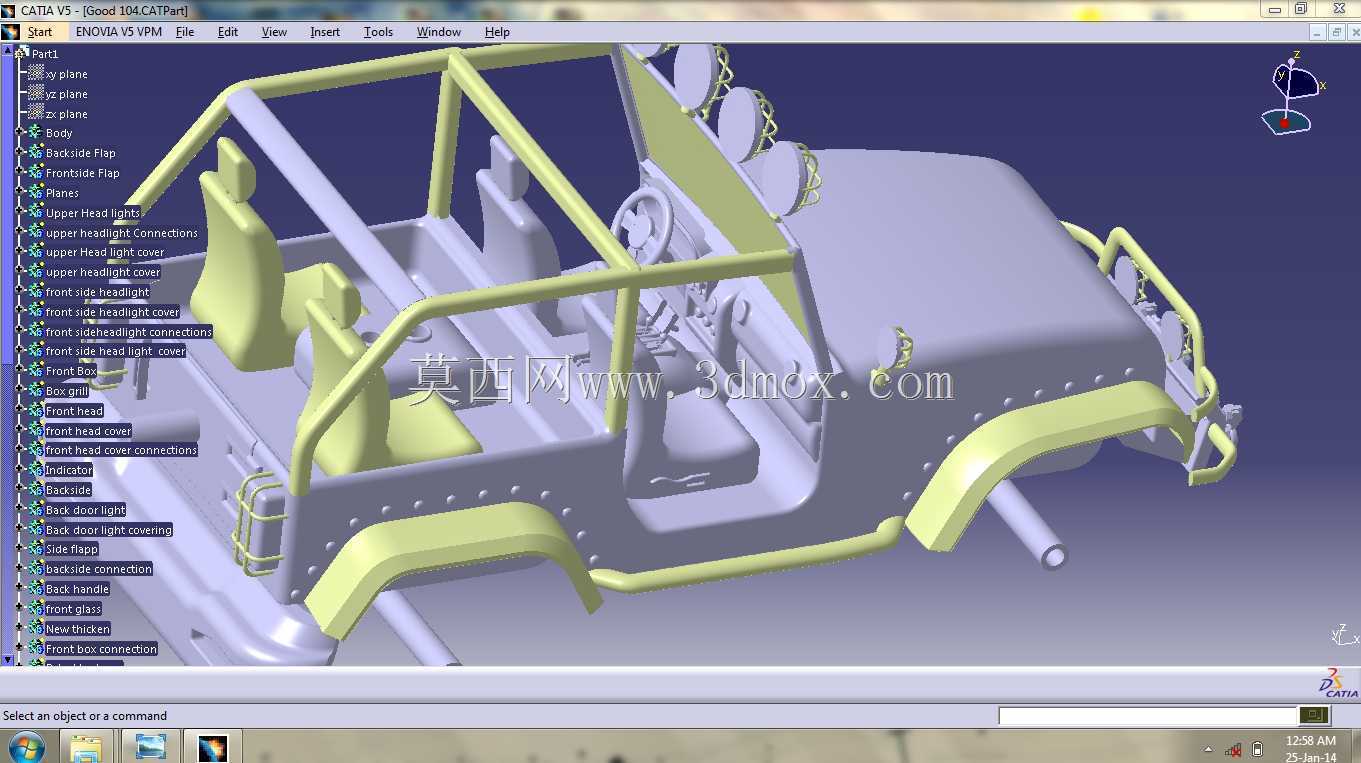

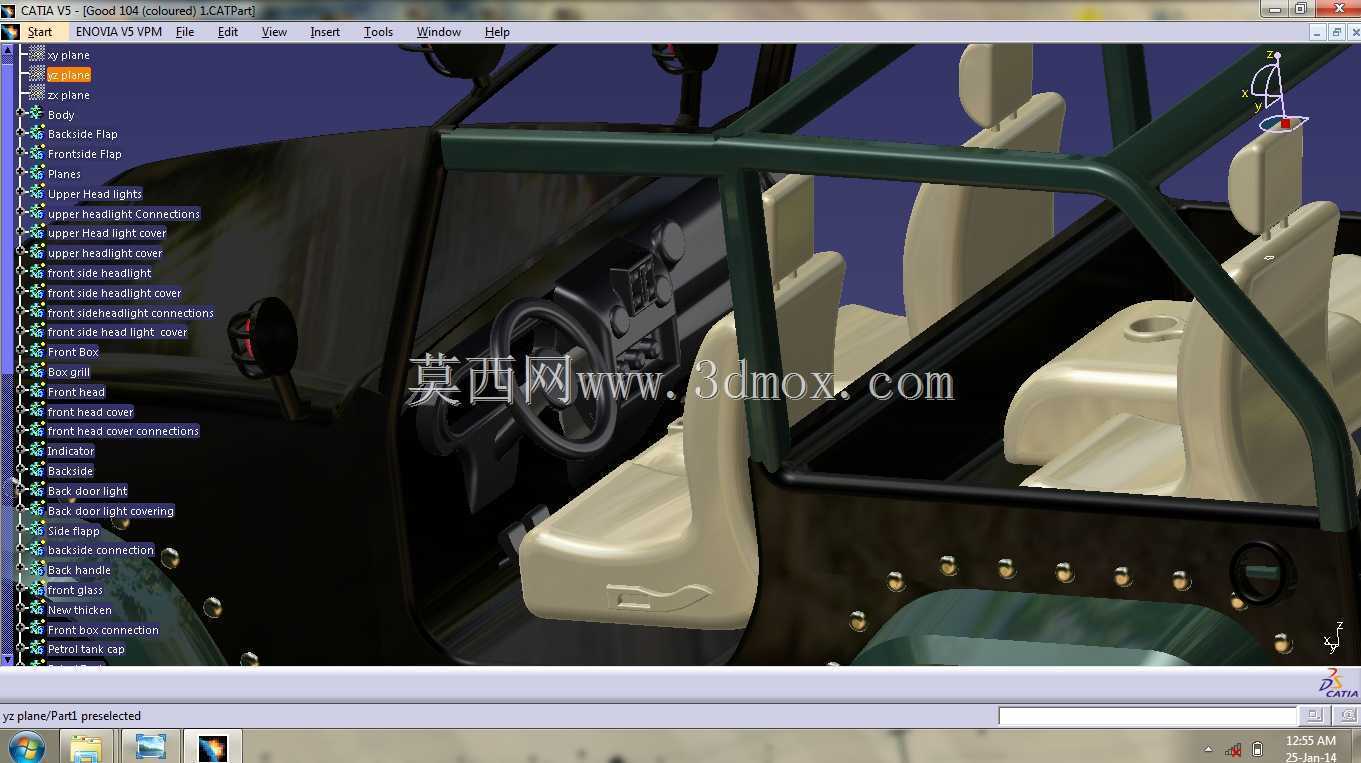

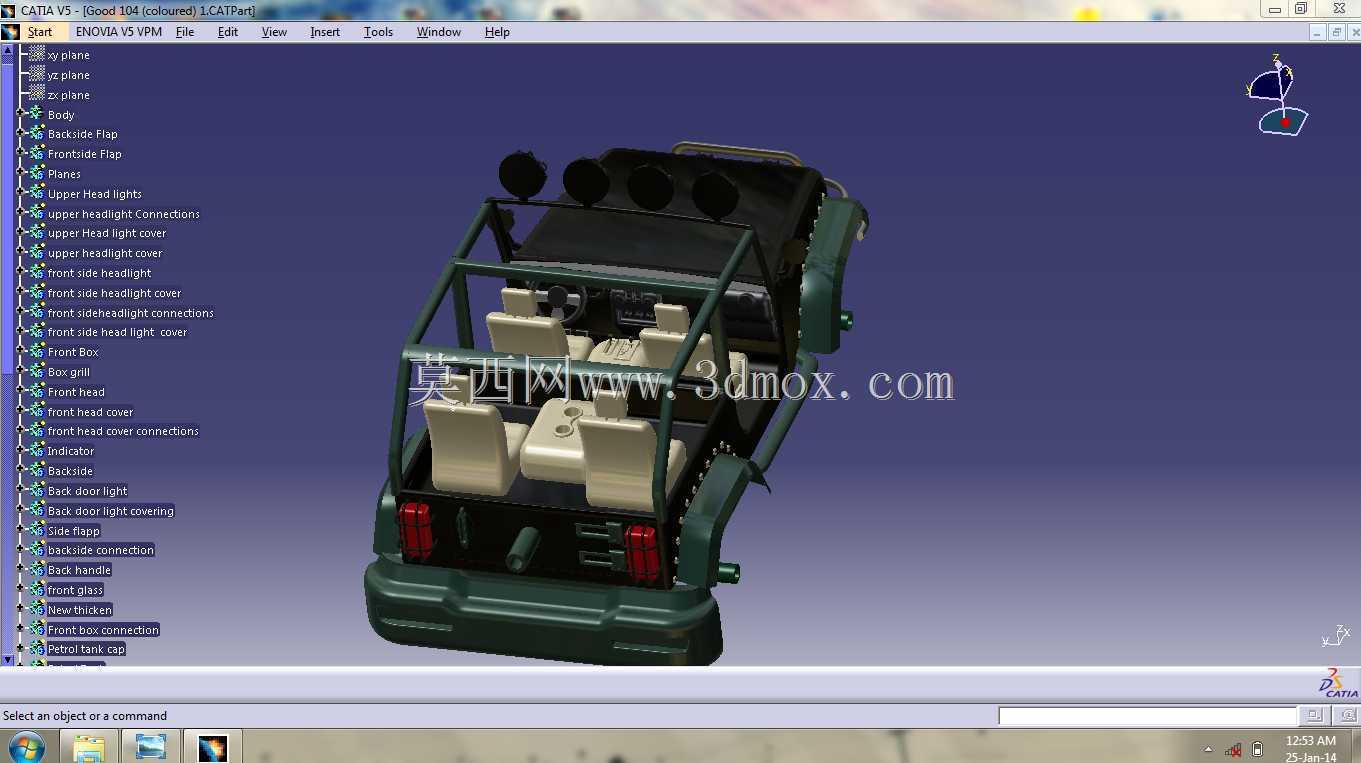

　　乘员舱是该造型的视觉中心。两张独立座椅沿车身纵向布置，座椅靠背、坐垫和扶手均有独立形体，座椅下方需考虑与地板、滑轨或固定支架的连接。敞篷状态下，乘员肩部和头部上方没有封闭车顶板约束，但防滚架承担了关键安全边界。模型中防滚架由多段管状结构组成，沿风挡两侧、车顶轮廓和车身后部形成闭环，顶部还布置了多盏辅助射灯。工程设计时，管架节点不能只做视觉拼接，需要考虑管材直径、壁厚、弯曲半径、接头加强以及与车身地板或车架的传力路径；在翻滚工况下，载荷应通过管架节点向下传递至车身主结构，而不是集中在薄弱的外覆盖件上。

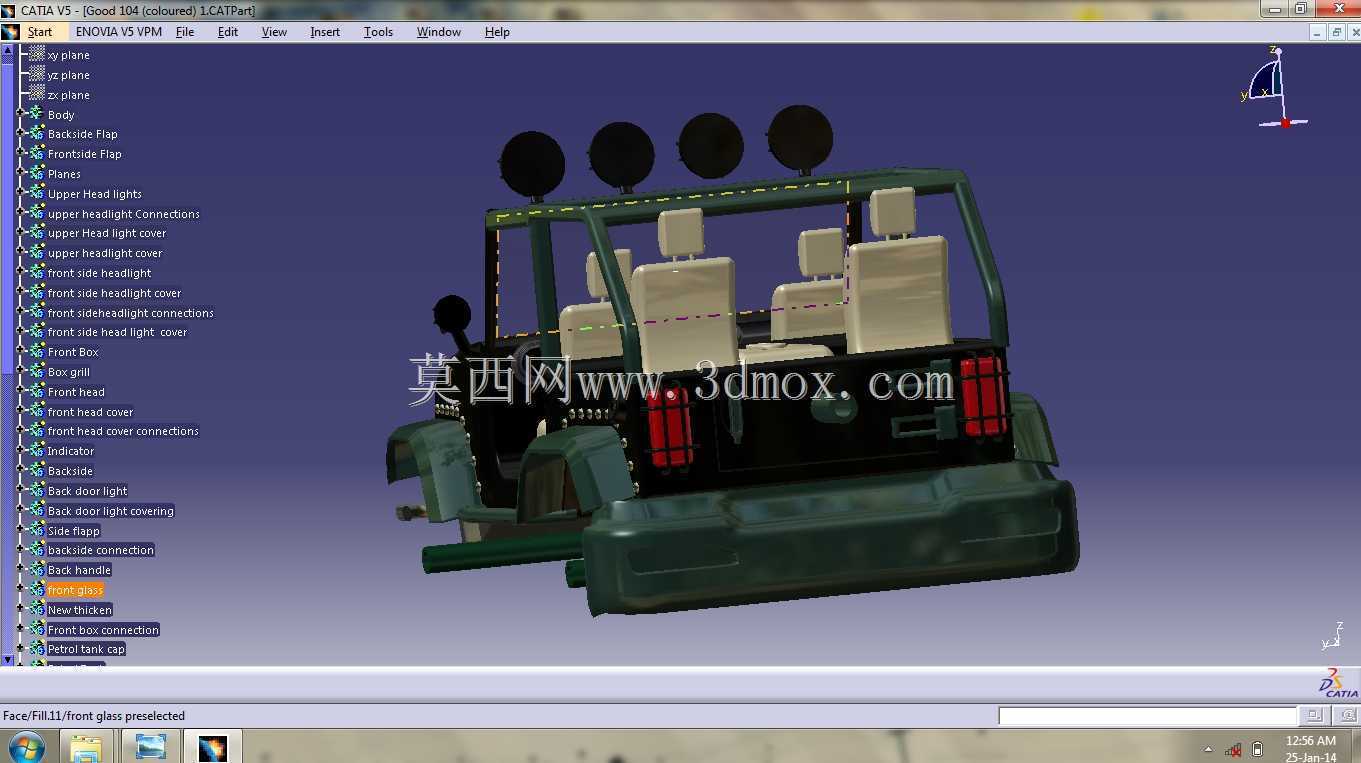

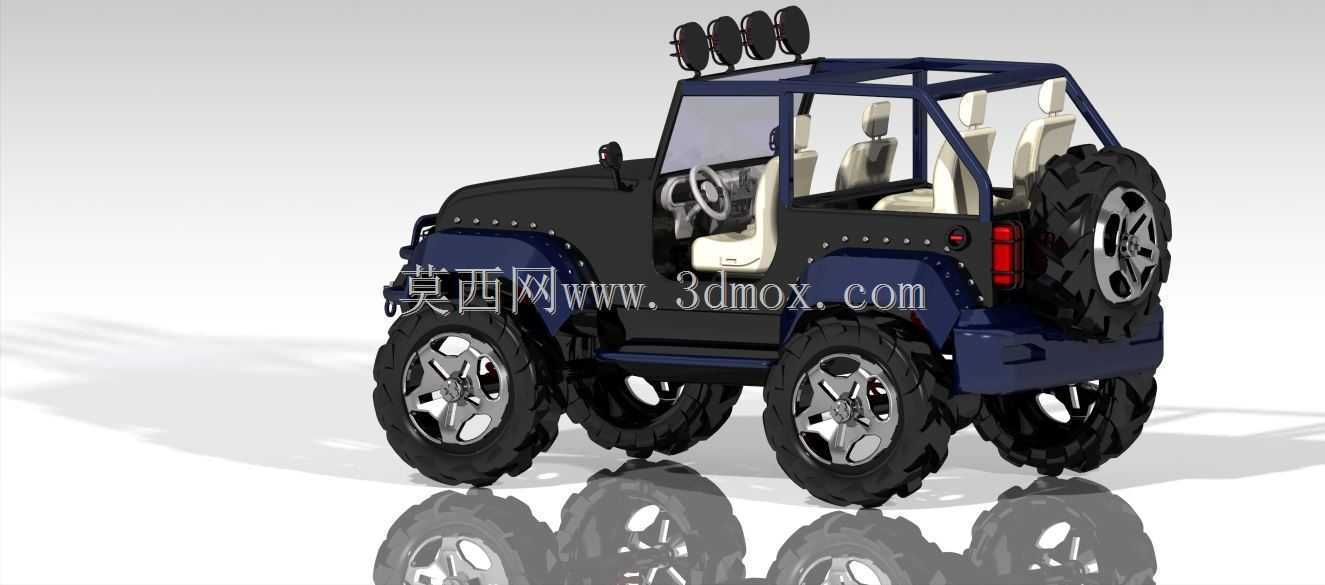

　　轮胎与轮辋部分采用深花纹越野胎和多辐铝合金轮辋，胎体直径较大，侧壁厚实，能够吸收低气压越野时的冲击。轮拱外扩明显，为悬架大幅压缩和转向摆动预留空间。若进入详细设计，需要进一步校核轮胎在最大转向角、满载压缩、反向回弹等极限状态下与翼子板、减震器、转向拉杆和车架纵梁的间隙。后备胎以近竖直方式固定在车尾侧部或后部区域，既体现越野车辆常见配置，也涉及尾门铰链、支架刚度和后门开启空间的问题；备胎重量较大，支架不能依附薄蒙皮，应连接到车尾加强梁或车架延伸段。

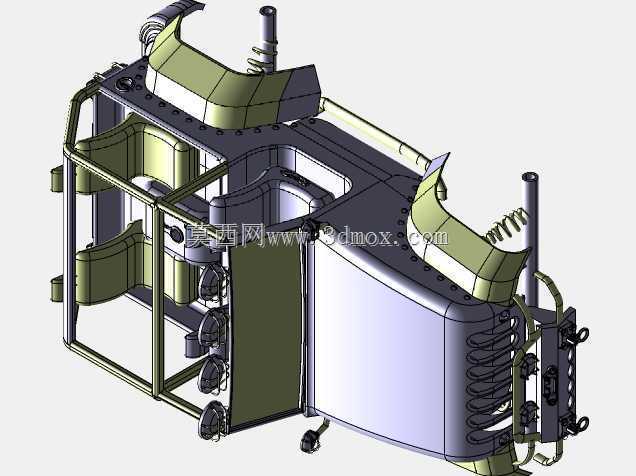

　　车身侧面采用简洁门板和外露铆钉式装饰线，视觉上强化机械感和可拆卸属性。实际结构中，侧围、门槛和地板之间需要形成抗扭箱体，否则敞篷车相比封闭硬顶车型更容易出现刚度不足。门槛梁、地板横梁、座椅横梁和防滚架支座应协同设计，使颠簸路面产生的扭转载荷能够连续传递。后部货舱与乘员舱连通，适合放置工具箱、燃油储备、救援绳和便携设备，但装载区域需要考虑固定点、防水、防尘以及重物对后轴载荷分配的影响。

　　外形尺寸方面，短轴距设定有利于狭窄山道和障碍穿越，但会影响高速稳定性与后部载货空间；宽胎和外扩轮眉增加抓地与姿态稳定性，也会带来整车宽度、运输限界和狭窄会车问题。建模时应把车宽、轮距、轮胎最外点、后视镜最外点、防滚架最高点和射灯最高点作为关键边界统一检查。车顶辅助灯虽然位于造型高点，但在车库停放、整车运输和树枝密集路段通行时，都可能成为干涉部位，因此灯架位置应兼顾照射角度、拆装便利性和高度限制。

　　整体来看，该作品适合用于越野改装方案展示、整车外观评审、乘员舱布局沟通、管架结构概念设计以及教学演示。它把开放式车身、防滚架、越野轮胎、外挂备胎和顶部射灯等特征集中在同一模型中，能够帮助结构设计人员从外到内理解改装越野车的空间约束：外观造型决定识别度，轮胎和悬架决定通过能力，防滚架与车身骨架决定安全边界，座椅和货舱布置则直接影响实际使用体验。
