巴哈赛车钢管桁架防滚车架结构

　　这套钢管桁架式防滚滚架，面向大学生方程式巴哈越野赛事的单人越野赛车开发，核心作用是在整车翻滚、侧面撞击、落地冲击工况下，为座舱内驾驶员构建不可侵入的刚性生存空间，同时作为整车所有总成的安装承载基体，替代常规乘用车的冲压焊接承载式车身。

　　从实际赛场使用场景来看，巴哈赛车需要在泥泞越野赛道、乱石滩、陡坡跳台、连续车辙坑洼路面完成耐久赛、牵引赛、操控绕桩项目，整车频繁出现单侧轮落地、整车腾空后垂直冲击、侧滑撞向赛道护栏、坡面翻滚的极端工况，防滚架不能仅满足“不塌”的最低要求，还要把碰撞冲击能量快速分散到整圈桁架杆件上，避免局部杆件应力集中出现弯折断裂。设计阶段首先锁定的是座舱生存空间边界：驾驶员佩戴全盔、系好五点式安全带后，头盔距离顶部主防滚环的净距预留出足够变形缓冲量，肩部、肘部、膝盖外侧和相邻钢管的间隙，要保证赛车侧倾贴地、车架表层产生少量塑性变形时，肢体不会被挤压；方向盘转动全行程、油门刹车踏板踩到底的活动范围，也不会和前舱桁架杆件发生运动干涉。

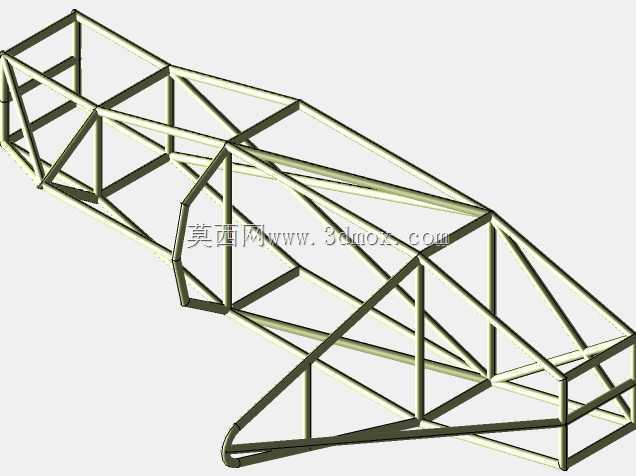

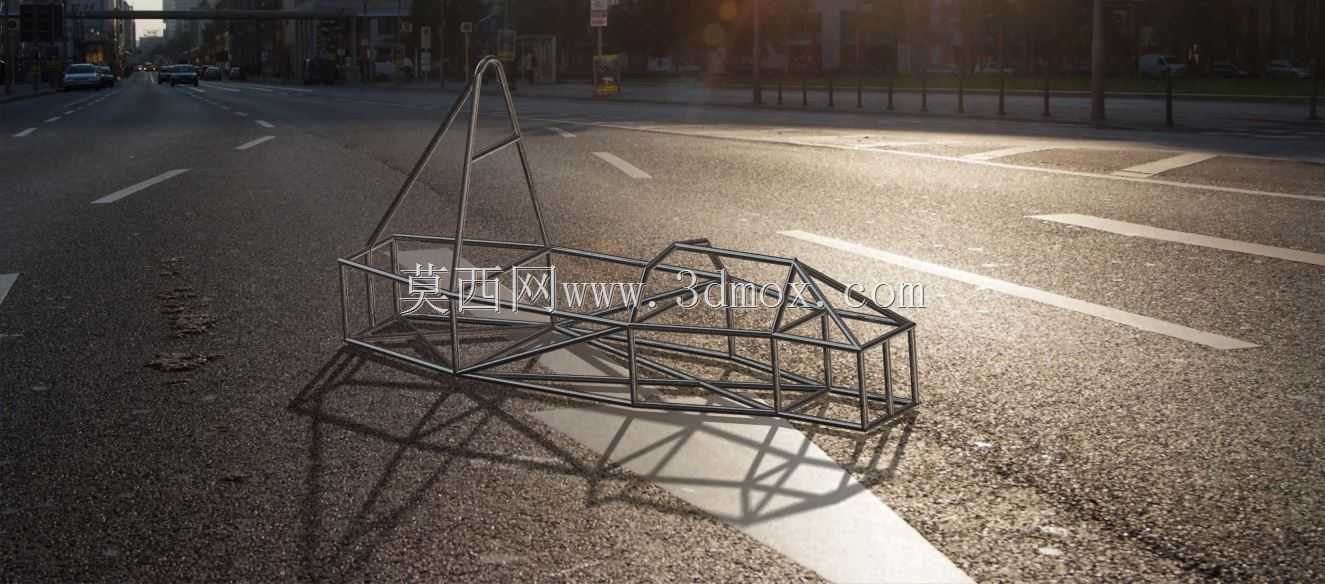

　　杆件布局上，后方主防滚环采用整根弯管成型，避免在环体顶部出现对接焊缝，环体两侧下端直接延伸到车架底部主纵梁位置，和底盘边梁形成贯通传力路径；前方设置前支撑环，两根斜向主撑杆从主防滚环顶部向前下方延伸，穿过仪表台两侧区域，连接到前悬架安装点附近的底架节点，构成前后方向的三角形稳定结构。侧面防侵入区域，在驾驶员两侧沿车门轮廓布置上下两根横向纵杆，中间用X型交叉斜撑填充，侧撞时外力不会直接戳入座舱，而是通过交叉杆把力传递到前后主环。前舱部分的桁架围绕动力总成、前悬架摆臂安装点搭建，发动机、变速箱的安装支座直接焊接在对应桁架节点上，悬架硬点处额外加焊补强衬板，避免越野冲击下安装座撕裂。后舱桁架向后延伸，支撑后减震器、后置附件安装位，后防滚斜撑从主环顶部向后下方连接到后悬架主安装节点，防止整车后翻时顶部结构向后弯折。

　　建模过程中所有钢管相贯线切口都按照真实弯管切割工艺拟合，相邻杆件的对接位置保留合理焊接坡口间隙，没有出现三维建模里常见的杆件表面虚假穿插、焊缝位置重叠的问题，结构工程师拿到模型后可以直接导出杆件下料长度、弯管角度参数，导入弯管加工设备完成试制。车架底部的两根主纵梁采用连续通长布置，所有横向连接横梁都和纵梁垂直正交，底盘下方预留出护板安装孔位，越野行驶时飞溅的石块、泥块不会直接撞击油底壳、线束管路。安装边界层面，车架前部预留出前防撞杠的连接法兰，侧面留出侧踏杠安装支点，后部预留拖车钩、后防撞结构的安装位置；安全带的五个固定锚点全部布置在桁架高刚性节点处，不会固定在受力薄弱的支管上；座椅安装滑轨的支撑梁横向贯通左右底架，急减速、冲击时座椅不会出现位移。

　　这套桁架结构没有多余的装饰性外覆盖件，所有杆件都承担传力作用，在保证扭转刚度、碰撞强度的前提下尽可能控制整架重量，适配越野赛事轻量化与可靠性平衡的设计需求。
