矿用重型自卸翻斗运输车辆三维结构

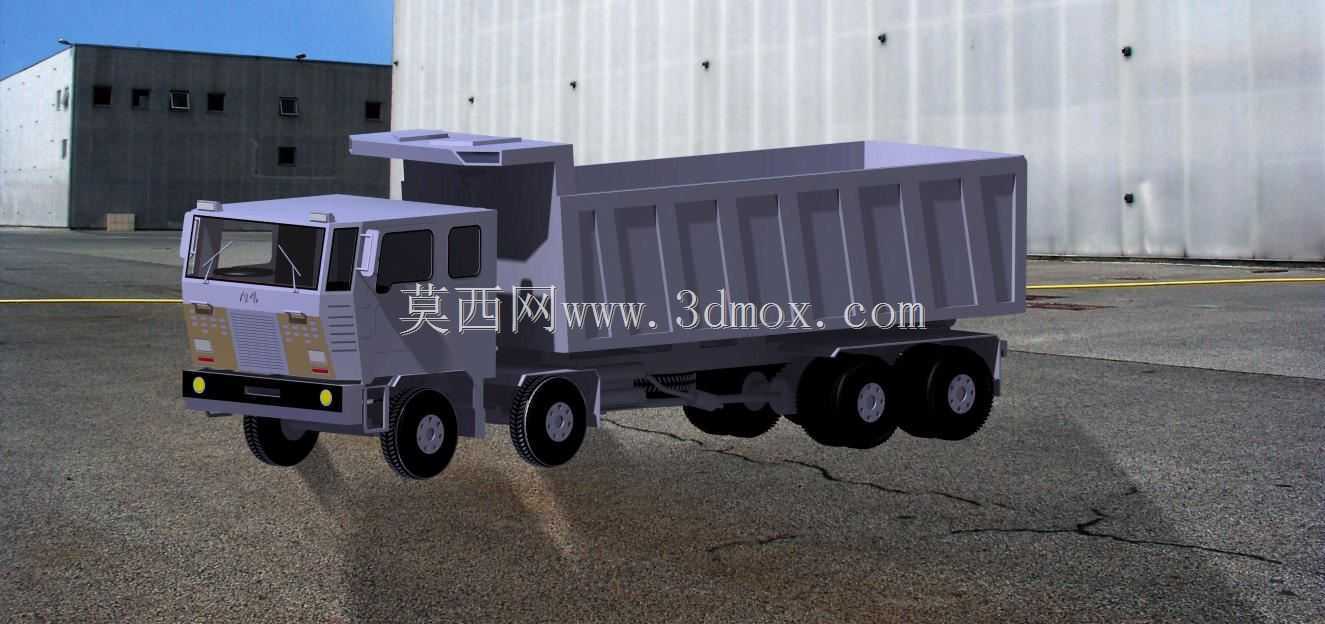

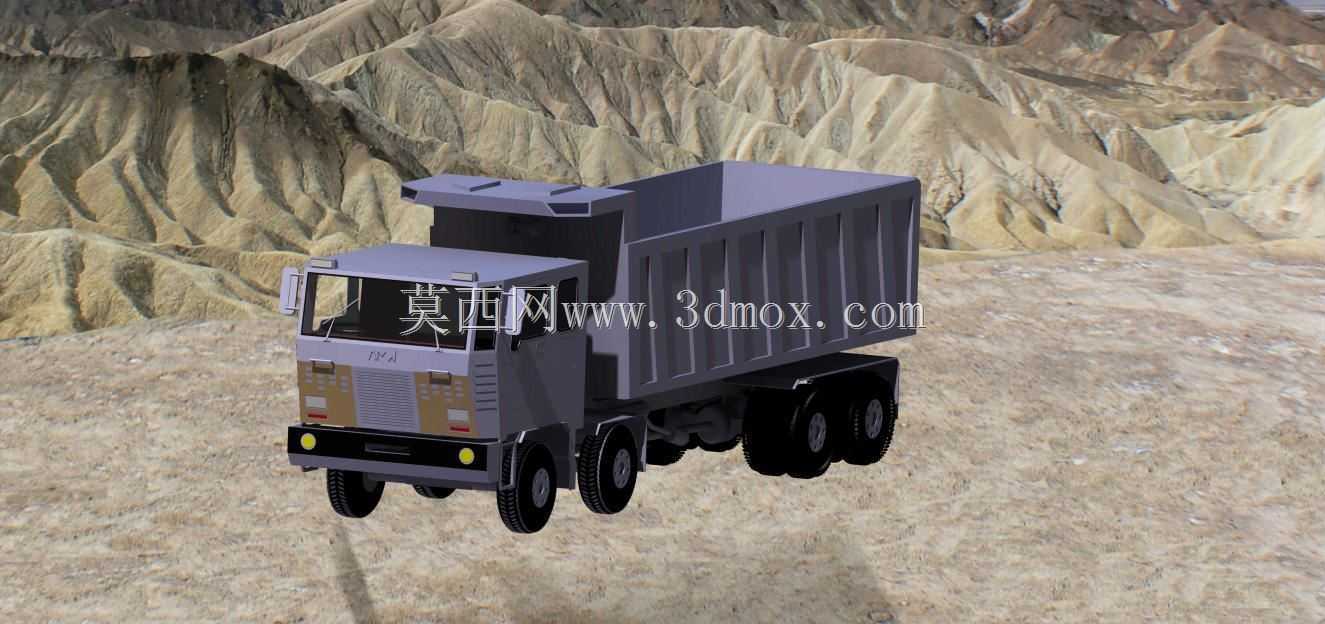

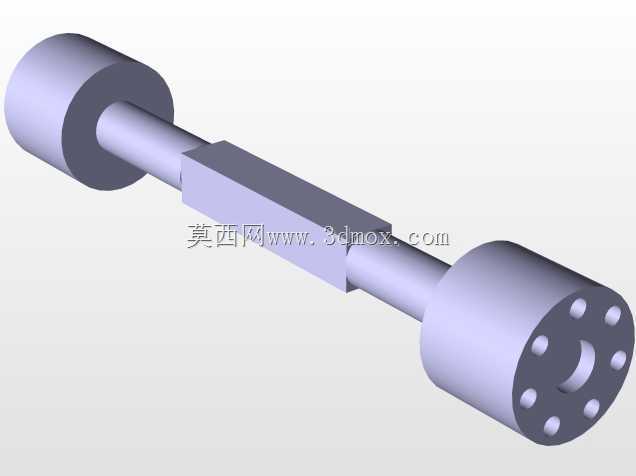

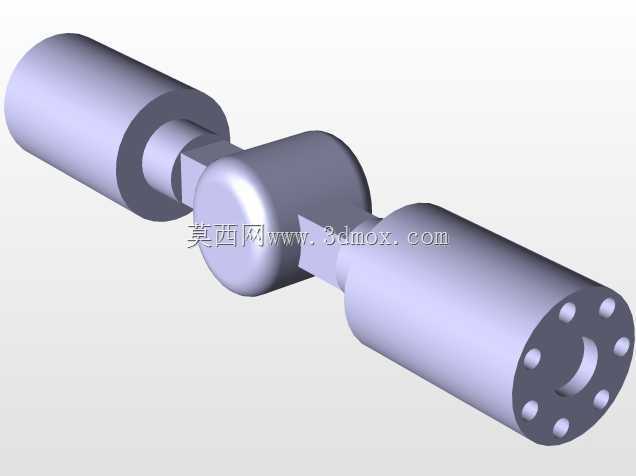

　　在露天矿山开采、大型基建土石方转运、水利工程物料清运这类场景里，重型翻斗车始终是承担散料短驳转运的核心设备，这类设备的作业环境普遍存在路面崎岖、载荷波动大、作业循环频次高的特点，对结构强度、卸料可靠性的要求远高于普通公路货运车辆。本次构建的三维结构完整还原了该类矿用翻斗车的全系统布局，从前端驾驶室的人机操作空间，到中部动力传动总成的排布，再到后部可倾翻货厢的铰接结构、液压举升机构的安装点位，均按照实车的装配逻辑做了等比例还原。从设计逻辑来看，该车型采用多轴重载底盘布局，前桥为转向承重桥，中后桥为驱动承重桥，多组轮胎的排布既分散了满载状态下的轴荷，避免非铺装路面上的单轮载荷过大引发陷车、轮胎爆损问题，

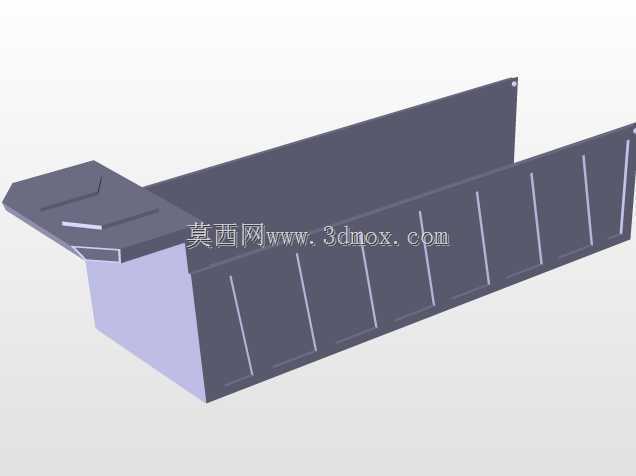

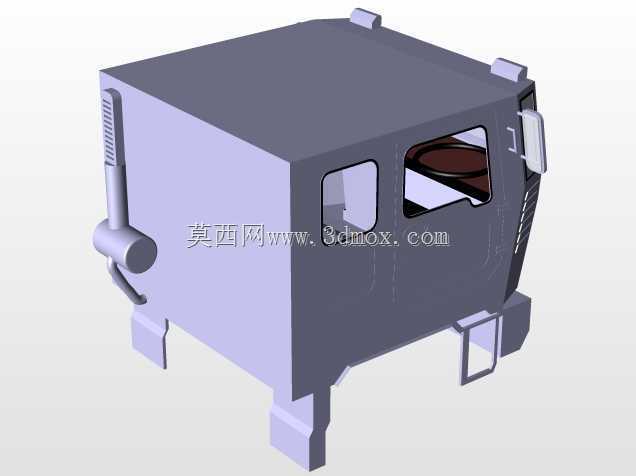

　　也能适配矿山作业面常见的松软碎石路面，提升整车通过性。驾驶室采用平头短前悬设计，尽可能压缩整车长度中的非载货空间占比，在有限的整车外廓尺寸下最大化货厢的装载容积，同时短前悬设计也能让驾驶员在狭窄的采场作业面获得更好的前方视野，减少装车、倒车过程中的视野盲区。后部货厢采用U型截面加尾部挡料边的结构，相比传统矩形截面货厢，U型结构在举升卸料时不容易出现散料粘附厢壁的问题，卸料流畅度更高，同时厢体的加强筋沿举升受力方向排布，在满载矿石、渣土等高密度物料时，能避免厢体出现局部变形、焊缝开裂的问题。举升机构采用前置单缸直推布局，相比多缸连杆举升结构，直推缸的举升力传递更直接，举升过程的稳定性更好，在举升角度达到最大卸料位置时，

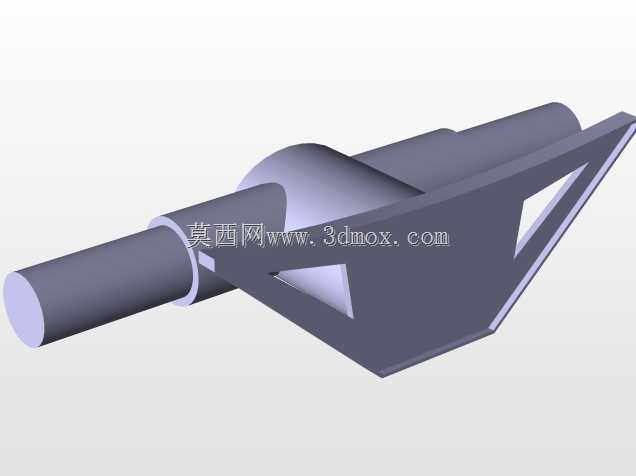

　　货厢的倾斜角度能保证散料依靠自重完全滑落，不需要额外的人工清理厢内余料。在建模过程中，对各部件的安装边界做了精准的约束还原：驾驶室与车架的连接悬置点位、传动轴与驱动桥的连接夹角、货厢与车架尾部的铰接轴同轴度、液压举升缸上下铰点的安装位置，都按照实车的装配公差要求做了匹配，确保模型导入仿真环境后，可以直接开展举升动作模拟、满载状态下的车架受力分析、转向轮转角与转弯半径测算等工程验证工作。从外形尺寸的边界来看，该车型的整车宽度控制在矿用作业道路的通行限界以内，货厢的举升最高点不会超出常规矿山装车点的卸料高度限制，整车的接近角、离去角参数也适配非铺装路面的爬坡、过坎需求，不会出现车头、车尾剐蹭路面的问题。不同于公路运输自卸车，

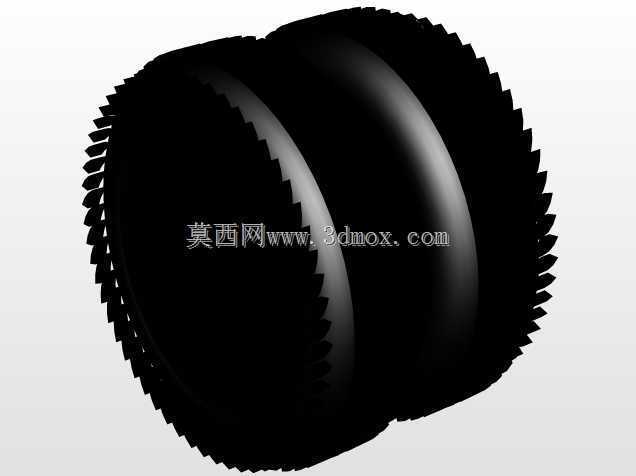

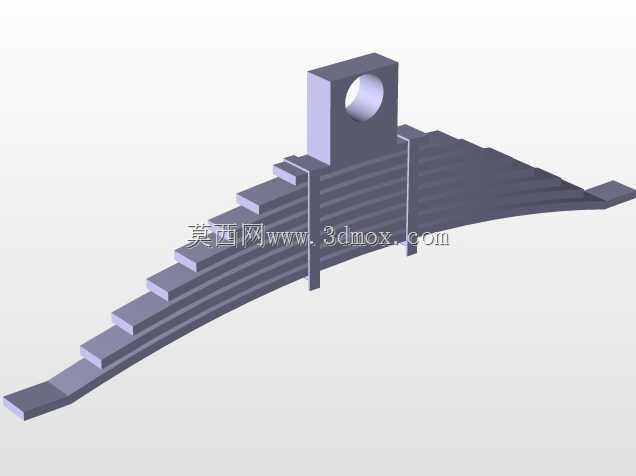

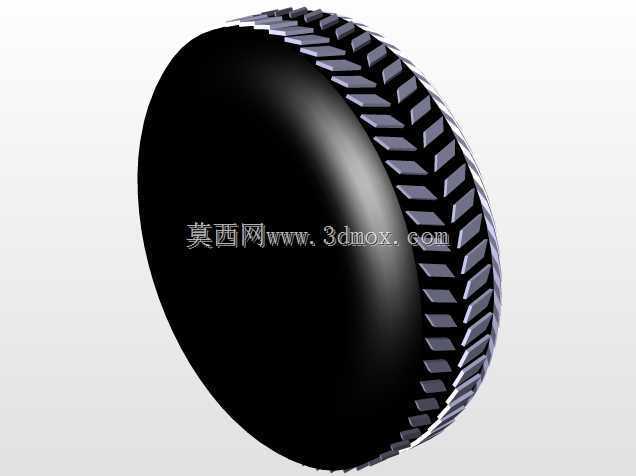

　　该车型的底盘车架采用双层纵梁加横梁铆接的结构，纵梁的截面高度更大，抗扭转性能更强，能承受采场路面颠簸带来的交变冲击载荷，避免长期作业后车架出现疲劳变形。轮胎采用大花纹越野工程胎，胎面的块状花纹能在碎石、泥土路面提供足够的抓地力，避免重载爬坡时出现打滑问题。在细节结构上，前保险杠采用加厚钢制结构，集成了前照灯、转向灯的安装位，能在作业面发生轻微剐蹭时保护驾驶室前端部件；货厢的尾部设置了可开合的尾门挂钩，在车辆行驶运输过程中能锁紧尾门，避免物料撒漏，举升卸料时挂钩能随货厢倾斜自动脱开，不需要额外手动操作。整个模型的部件层级按照实车的装配BOM逻辑划分，底盘系统、驾驶室系统、货厢系统、举升系统、行走系统各自独立成组，方便设计人员根据需求对单个子系统做参数调整，比如调整货厢容积匹配不同的载重需求、调整举升缸的行程匹配不同的卸料高度要求、调整轴距适配不同的作业场地转弯半径要求。对于从事矿山设备选型、专用车结构改进、工程场景作业模拟的设计人员来说，该模型可以直接作为方案验证的基础载体，省去从零开始搭建整车结构的大量时间，也能通过对模型的参数调整快速衍生出适配不同作业场景的改型方案。
