在工程运输场景里,自卸车的卸料效率直接决定了土方、矿料、建筑废弃物等散料转运的周转速度,这套带伸缩执行器的举升机构,核心就是解决货厢倾斜卸料过程中的动力传递与姿态控制问题。不同于传统固定行程的举升结构,这套设计采用多级伸缩式执行器作为动力输出部件,能够在有限的安装空间内提供足够的举升行程,适配不同吨位级别的自卸车货厢举升需求。
从实际作业逻辑来看,当车辆到达卸料点位后,执行器逐步伸出,推动货厢绕尾部铰接点缓慢抬升,整个过程中执行器的推力随货厢倾斜角度动态变化,初始举升阶段货厢与物料总重心离铰接点最远,需要执行器提供最大推力,随着举升角度增大,重心逐步向铰接点靠拢,所需推力随之降低,伸缩式结构的推力输出特性刚好匹配这一载荷变化曲线,避免了动力冗余带来的结构浪费。
设计过程中首先要明确安装边界:执行器的下铰接点布置在车辆副车架的中部加强区域,需要避开底盘的传动系、燃油箱以及储气筒等原有部件,上铰接点则固定在货厢底板的纵梁加强位置,两个铰接点的连线在货厢平放状态下需要预留足够的初始夹角,避免执行器启动时出现死点位置,导致初始举升卡滞。执行器完全缩回时的总长度不能超出副车架与货厢底板之间的预留间隙,防止车辆行驶过程中执行器与上下部件发生剐蹭碰撞,完全伸出时的行程要保证货厢最大举升角度达到散料自然安息角以上,确保粘性物料也能完全滑落,不会在货厢内部残留。
结构细节上,货厢尾部的铰接支座采用加厚钢板焊接结构,与副车架的连接位置设计有横向加强梁,分散举升过程中产生的集中载荷,防止长期使用后出现车架变形、铰接点开裂的问题。伸缩执行器的两端铰接处都设计有自润滑轴承,能够适应车辆行驶过程中车架产生的微小扭转变形,避免执行器杆身受到侧向弯矩导致密封件磨损、漏油故障。整个举升机构的运动轨迹经过反复校核,在举升全过程中执行器、货厢、副车架三者之间不会发生运动干涉,哪怕是在货厢满载偏载的工况下,执行器的偏角也控制在允许范围内,保证密封件的使用寿命。

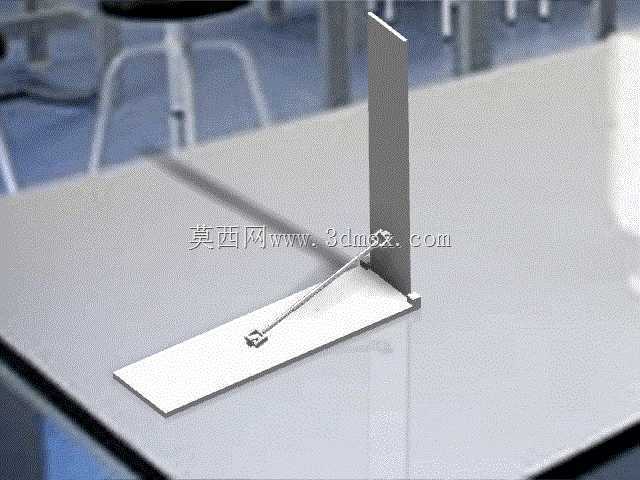

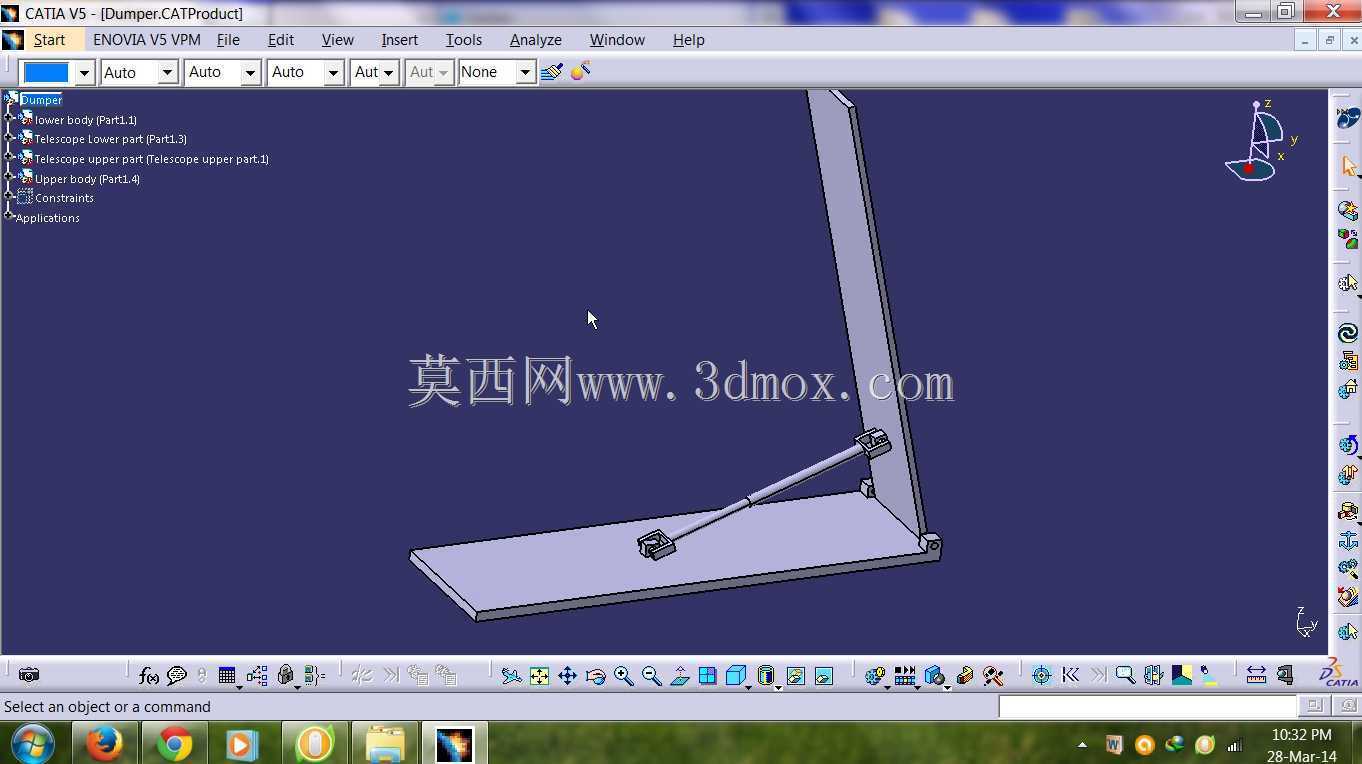

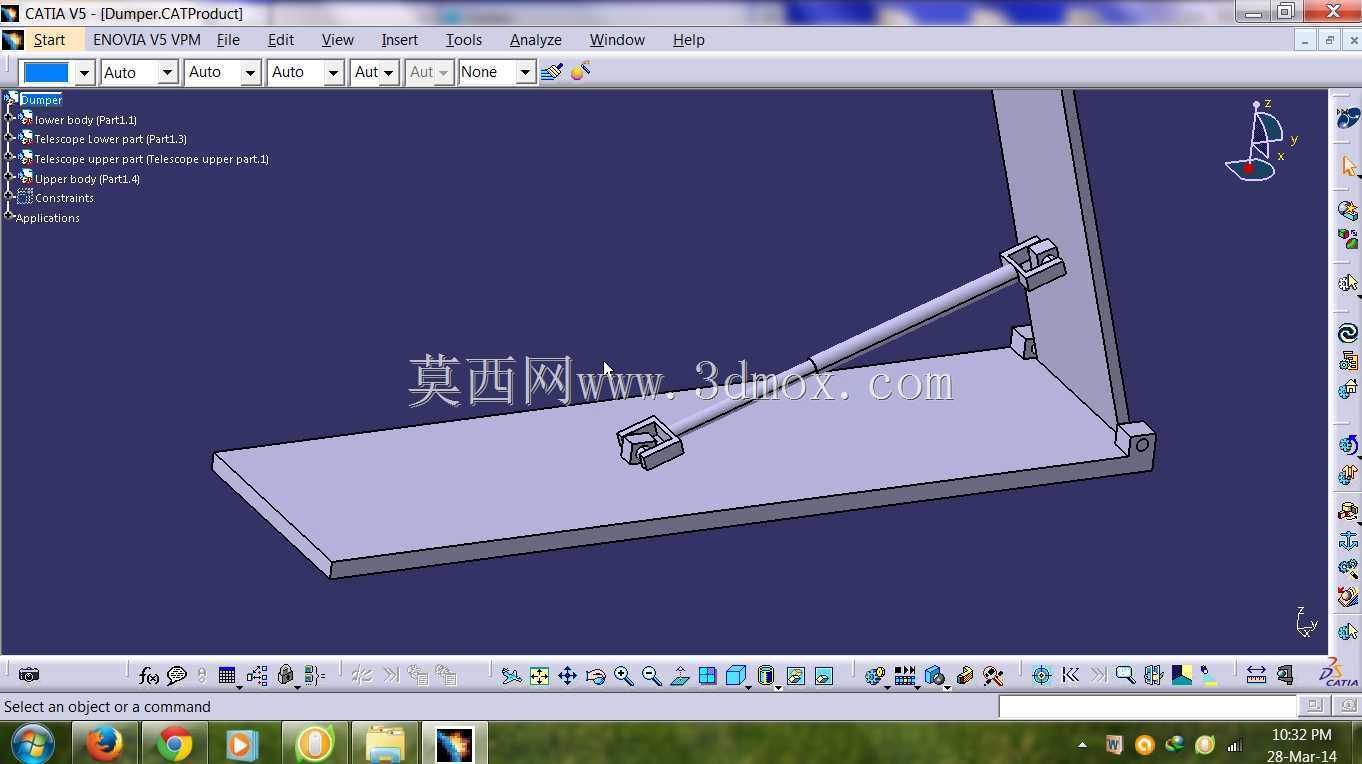

这套仿真模型完整还原了举升过程的运动关系,能够直观展示不同举升角度下各部件的相对位置变化,既可以用于举升机构的参数优化,调整铰接点位置来降低执行器的最大推力需求,也能作为教学演示载体,帮助从业者理解自卸车举升系统的工作原理。在实际选型匹配时,还需要结合车辆的额定载重、货厢长度、作业场景的卸料高度要求,调整执行器的缸径、级数以及行程参数,确保举升过程平稳无冲击,不会因为举升速度过快导致物料倾泻砸坏后方设施,或者举升速度过慢影响卸料作业效率。针对矿山作业的重载工况,还可以在铰接点位置增加防尘密封结构,减少砂石颗粒进入铰接摩擦面造成的异常磨损,延长机构的维护周期。
- 上一篇:矿用重型自卸翻斗运输车辆三维结构
- 下一篇:自卸车矩形载货厢体结构三维设计
- 全部评论(0)
- 模板大小: 4.6 MB
- 售价:5金币
- 下载次数: 88
- 系统要求: CATIA,Rendering
- 软件分类: 专用车
