可补偿偏角的十字轴式万向传动构件

　　做传动结构设计的工程师大多遇到过这类场景：两根待连接的传动轴受安装空间限制、机架焊接变形、运行中负载扰动带来的轴系偏移影响，无法保证严格的同轴度，这时候刚性联轴器根本没法用，强行安装只会在运行中产生极大的附加弯矩，轻则加剧轴承磨损、出现异常振动噪音，重则直接造成轴件断裂、传动链失效。这类十字轴式万向传动构件就是专门应对这类工况的核心传动零件，在各类需要轴线存在夹角时传递转矩的场景里应用极广，从小型机电设备的进给传动，到工业输送线的动力传递，再到需要变角度传动的工装夹具动力端，都能见到这类结构的身影。

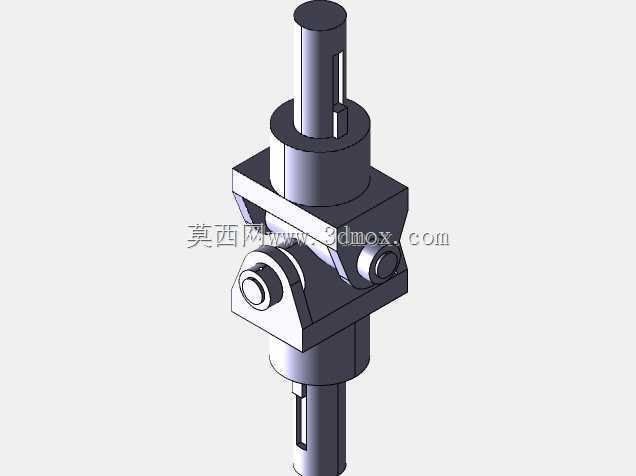

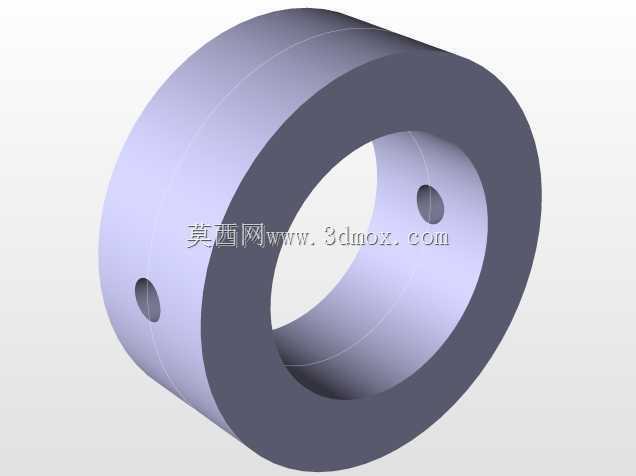

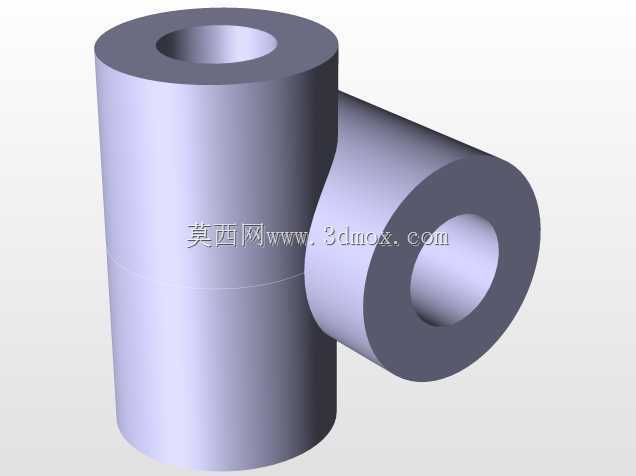

　　从结构设计逻辑来看，这个构件采用的是单十字轴铰接的核心结构，两端的轴套部分分别和主动轴、从动轴配合，轴套上预留的键槽结构，是用来和轴上的平键配合实现周向固定，保证转矩传递过程中不会出现轴和联轴器之间的相对打滑，避免空转失效。中间的十字轴作为核心铰接件，通过两个互相垂直的回转副，允许两端的连接轴在一定角度范围内相对偏摆，这个偏摆角度不是无限制的，常规工况下单节结构的许用轴间夹角一般在15度到25度区间，设计时如果需要更大的传动偏角，就需要采用双节串联的布置方式，来保证两端轴的转速同步，避免单节万向节传动时存在的从动轴转速周期性波动问题。

　　做三维建模的时候，这类构件的建模重点首先是铰接副的配合间隙控制，十字轴和两端叉形架的轴孔配合不能选过盈配合，要预留合适的转动间隙，保证铰接部位转动灵活无卡滞，但间隙也不能过大，否则会带来传动回程误差，在需要正反转切换的传动场景里，过大的间隙会造成明显的传动滞后和冲击。其次是两端轴孔的尺寸公差要和适配的轴径匹配，轴孔的长度也要满足和轴的配合长度要求，过短的配合长度会导致轴和联轴器的接触应力过大，长期运行容易出现轴孔变形、键槽压溃的问题；过长则会增加不必要的安装空间占用，还会提高轴系的装配难度。

　　从安装边界来看，这类构件安装时首先要保证两端轴的插入深度符合设计要求，不能出现轴顶到联轴器内部端面的情况，要预留少量的轴向窜动间隙，适配轴系运行中因为热胀冷缩产生的轴向长度变化。其次要注意轴间夹角不能超过结构的许用范围，否则会大幅降低十字轴铰接部位的使用寿命，运行中铰接部位的接触应力会随着轴间夹角的增大而快速升高，润滑条件不好的情况下很容易出现早期磨损。如果是在高速传动场景下使用这类构件，还要在装配完成后做简单的动平衡校验，避免因为构件本身的质量偏心带来额外的振动，影响整个传动系统的运行稳定性。

　　很多新手工程师在选型这类传动构件时容易踩的坑，是只按传递转矩选规格，忽略了轴间夹角和转速的匹配关系，实际上转速越高，允许的最大轴间夹角就越小，高转速工况下如果轴间夹角过大，哪怕转矩在额定范围内，也会很快出现铰接部位的磨损失效。另外在布置时如果用单节结构，要注意从动轴的转速是随轴间夹角周期性波动的，夹角越大波动幅度越大，这类布置不适合用在对转速稳定性要求高的传动场景，必须使用的话就要搭配双节结构，保证中间轴两端的叉面处于同一平面，且两端的轴间夹角相等，来实现等速传动的效果。

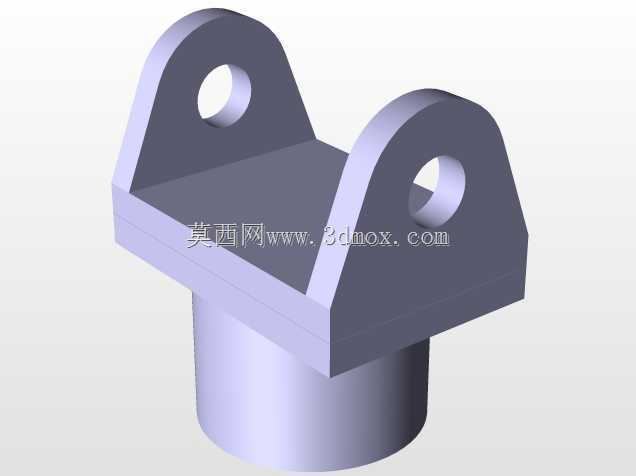

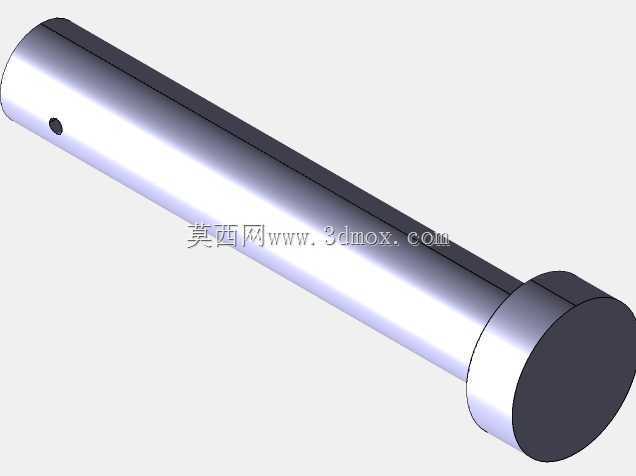

　　从结构细节来看，这个构件的叉形架部分采用了一体化的结构设计，相比分体式的叉架结构，一体化结构的整体刚度更好，在承受冲击载荷时不容易出现叉臂变形的问题，十字轴的端部设置了限位结构，防止运行过程中十字轴从轴孔中脱出，同时也预留了润滑脂的加注空间，方便日常维护时补充润滑，降低铰接部位的摩擦磨损。两端轴套的外圆做了简单的工艺倒角，既方便装配时轴件的导入，也能去除加工后的锐边，避免装配时划伤操作人员或者轴件表面。
