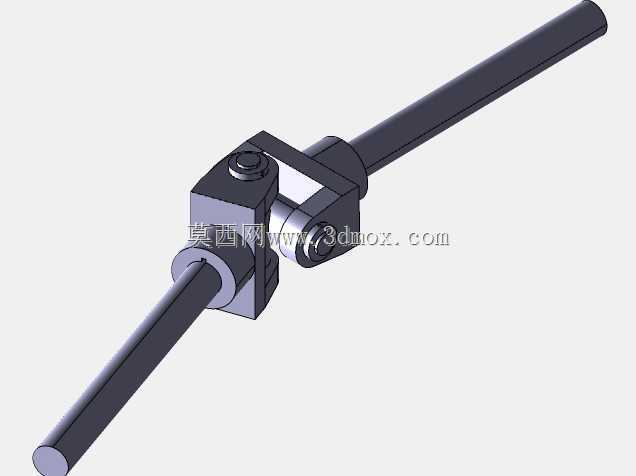

带连接长轴的十字轴式万向传动接头

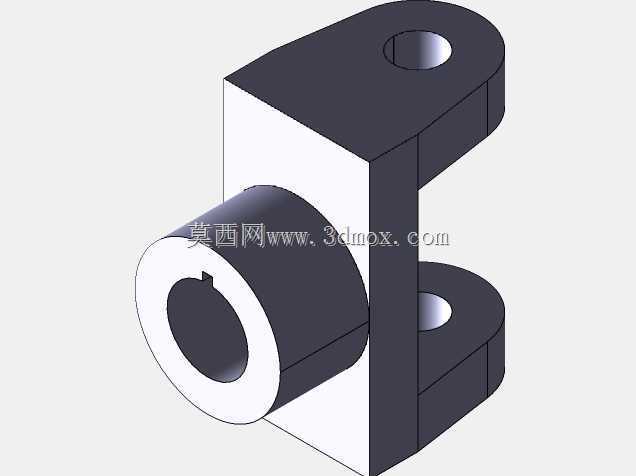

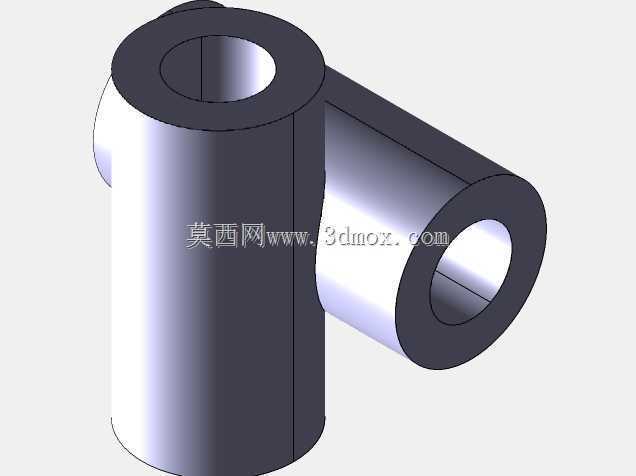

　　在需要跨轴线偏差传递旋转扭矩的机械传动场景中，这类带延伸轴的万向接头是解决轴系不对中问题的核心基础部件，常见于需要调整传动角度的进给机构、变向传动工位、小功率动力传输链路中，比如轻工设备的角度调节传动段、小型试验台的动力输出端、非标自动化设备的跨工位动力传递路径，都能见到这类结构的应用。它的核心作用是在两根被连接轴存在轴线夹角、或是工作过程中轴间角度会发生动态变化的工况下，依然能够稳定传递旋转扭矩，不会因为轴的倾斜出现卡滞、传动中断或是额外的附加载荷损伤轴端。从结构设计逻辑来看，这个万向接头采用十字轴式的核心铰接结构，十字轴作为中间传动件，两端分别铰接两个叉形接头，每个叉形接头与对应侧的长轴做刚性固定，

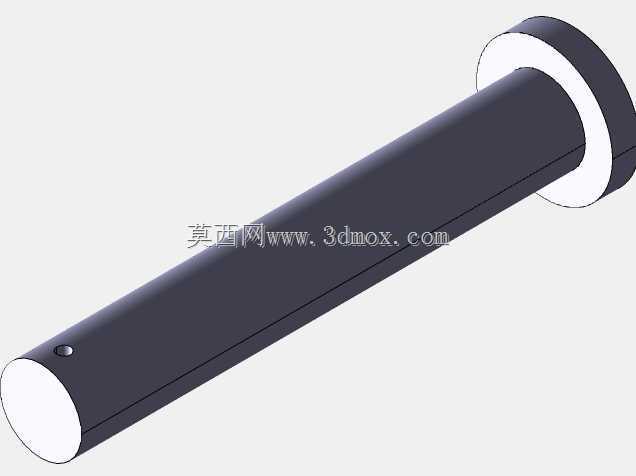

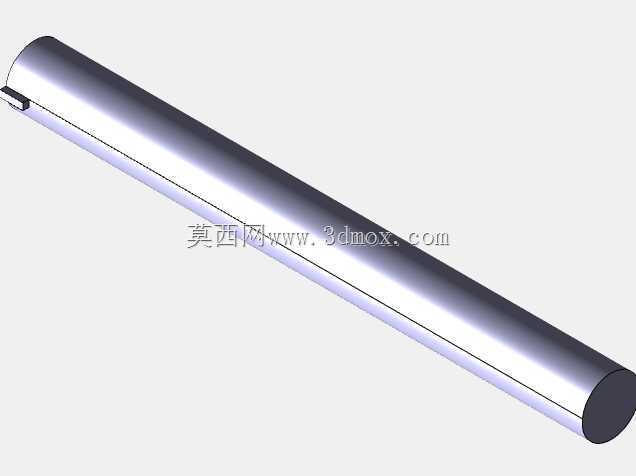

　　十字轴的四个轴颈分别嵌入两个叉头的安装孔内，配合轴套实现相对转动，这种结构能够允许两轴之间存在一定范围的角向偏移，在角度偏差不超过设计允许值的前提下，传动过程中扭矩传递平稳，不会出现明显的传动间隙。两侧延伸的长轴是为了适配安装空间内的跨距需求，省去了额外加装轴连接件的步骤，轴段的直径与接头主体的铰接尺寸做了匹配设计，保证轴段的抗扭强度与接头的额定传递扭矩相匹配，避免出现轴段先于接头失效的情况。安装边界上，需要注意铰接点的摆动空间预留，接头在最大偏转角度下，叉形接头的边缘不能与周边的机架、护罩等固定结构发生干涉，两侧轴端的支撑轴承位需要与轴段保持同轴度公差，避免因为支撑不同心额外增加铰接副的磨损。设计过程中，十字轴的轴颈直径、

　　叉头的壁厚都经过扭矩载荷校核，保证在额定扭矩下铰接部位的接触应力在材料许用范围内，长轴的表面粗糙度满足轴承安装的配合要求，轴端可以根据实际安装需求加工键槽、螺纹孔等连接结构，适配不同的动力输入输出端连接形式。这类万向接头属于刚性万向节的范畴，单节使用时存在瞬时传动比不均匀的特性，因此在对传动匀速性有要求的场景中，通常会成对使用双万向节结构，通过合理布置中间轴的角度，抵消单节万向节带来的转速波动，而如果是小功率、对转速均匀性要求不高的角度传动场景，单节结构就能够满足使用需求，结构更紧凑，安装维护也更简便。日常使用中，铰接部位需要定期补充润滑脂，减少十字轴轴颈与轴套之间的滑动磨损，延长部件的使用寿命，安装时要保证两侧叉头的对称面处于同一平面，避免额外的附加载荷导致传动阻力增大、部件过早损坏。
