对夹式手柄驱动蝶阀三维结构设计

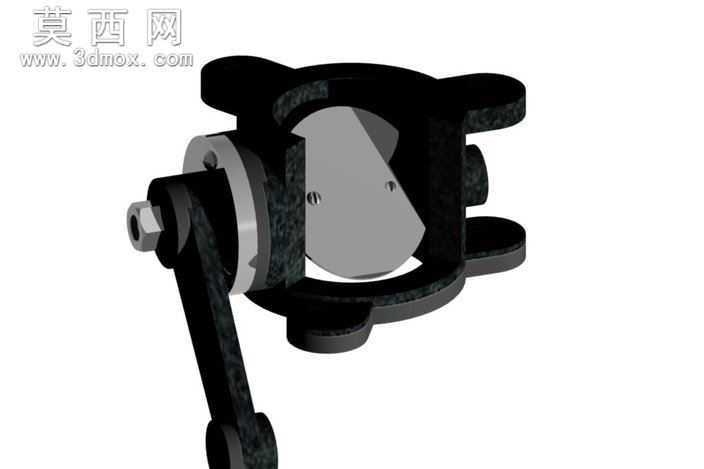

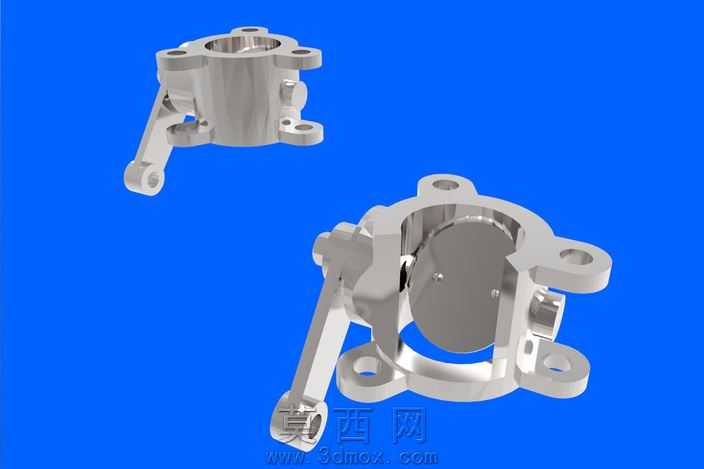

本模型为对夹式手柄驱动蝶阀的三维结构设计，建模过程中严格遵循工业蝶阀的实际生产尺寸规范，先通过草图绘制勾勒出阀体的对夹式轮廓，阀体采用两侧带安装耳的对称结构，耳座上预留标准螺栓安装孔位，适配工业管路常见的法兰对接安装需求。建模时对阀体内腔做了平滑过渡处理，保证流体流经时的流道顺畅，减少不必要的流阻损耗。阀板采用圆盘式密封结构，建模时精准还原了阀板与阀体内壁的配合间隙，阀板与阀杆的连接部位做了嵌入式定位结构设计，保证阀杆转动时可同步带动阀板完成0-90度的启闭动作。驱动部分采用杠杆式手柄结构，手柄与阀杆的连接端做了扁方定位设计，避免转动时出现打滑问题，手柄的握持部位做了符合人体工学的弧度处理，模拟实际操作时的施力便利性。材质渲染阶段，阀体部分采用铸铁哑光黑材质，还原工业阀门常用的铸铁壳体质感，表面添加细微的铸造纹理提升真实感；阀板采用抛光不锈钢材质，呈现金属亮面的反光效果，与阀体的哑光质感形成明确区分；阀杆与手柄连接部位做了镀锌金属质感处理，紧固件螺栓螺母采用标准碳钢材质渲染，各部件的材质区分清晰，可直观分辨不同结构的材质属性。结构设计上充分考虑了蝶阀的实际工作逻辑，阀杆穿过阀体的部位设置了密封衬套结构，避免管路内流体从阀杆间隙泄漏，手柄与阀体的接触部位设置了限位结构，可精准控制阀板的最大转动角度，保证阀门全开时阀板与流道平行，全闭时阀板与流道垂直实现密封截断。整体模型装配关系完整，各活动部件的运动逻辑符合实际蝶阀的工作原理，可用于管路系统的装配模拟、阀门结构原理的教学演示，也可作为工业产品设计的参考素材，模型的各部件均做了独立参数化设计，可根据实际使用需求调整通径尺寸、安装孔位间距等参数，适配不同压力等级、不同通径规格的管路使用场景。
