法兰连接式手动明杆闸阀结构设计

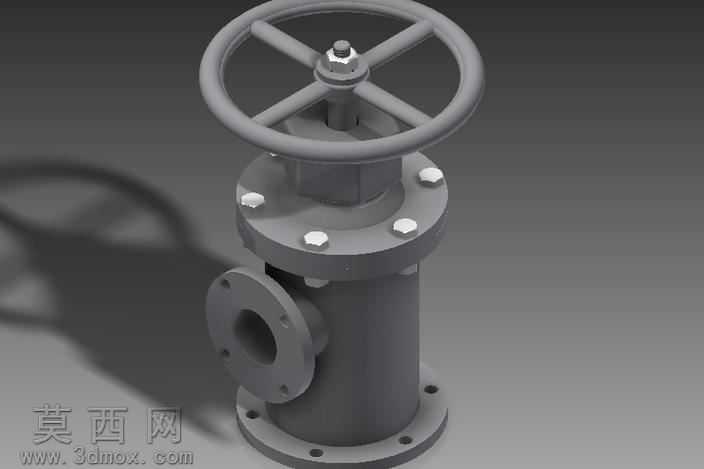

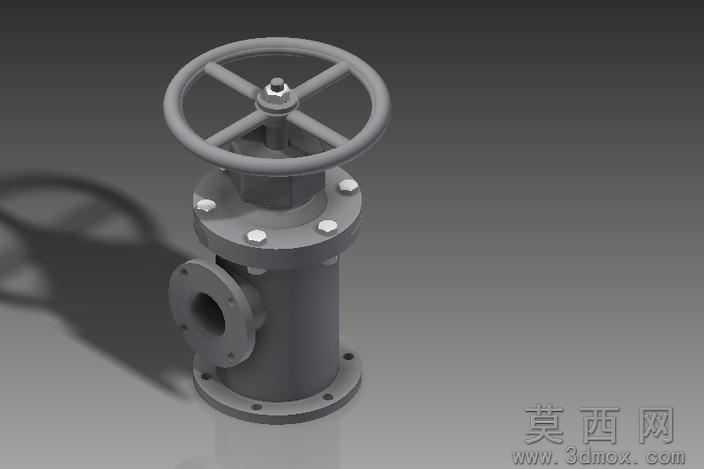

本作品为手动法兰式明杆闸阀的三维参数化建模成果，建模过程严格遵循工业闸阀的通用设计规范，完整还原了闸阀从操作端到管路连接端的全部核心结构。建模阶段首先对闸阀的整体功能模块进行拆分，将模型划分为手轮操作组件、阀杆传动组件、阀盖密封组件、阀体流通组件、紧固件组五大独立模块，各模块间采用参数化关联设计，保证装配尺寸的精准匹配，避免出现干涉错位问题。手轮部分采用轮辐式结构设计，建模时还原了中心方形驱动孔、轮缘防滑纹理的细节，保证操作扭矩传递的结构合理性；阀杆采用明杆梯形螺纹结构，建模时精准绘制螺纹牙型轮廓，通过螺旋扫描特征生成完整传动螺纹，还原阀杆升降的运动逻辑，同时配套设计了阀杆螺母、密封填料压盖等附属零件，还原阀杆处的动密封结构。阀体部分采用直通式流通腔体设计，两端为标准法兰连接结构，建模时还原了法兰面的螺栓孔分布、密封水线细节，腔体内部的闸板密封面做了贴合度优化，保证闸板下落时可完全截断介质通路；侧部的法兰接口同样遵循管路连接标准，可适配对应规格的工业管路。各零件建模完成后，按照实际装配顺序完成虚拟装配，添加同轴、面重合、螺纹配合等约束关系，可直观演示手轮旋转带动阀杆升降、闸板启闭的完整运动过程。材质渲染阶段根据零件实际工况分配材质：手轮、阀杆螺母采用铸铁哑光材质，阀杆、螺栓紧固件采用不锈钢金属材质，阀体、阀盖采用铸钢哑光防锈材质，密封填料采用柔性石墨深色材质，通过渲染调整金属粗糙度、反光度参数，让模型呈现出真实工业阀门的质感。整体设计兼顾结构合理性与展示直观性，可用于闸阀结构教学、管路系统布局演示、产品方案展示等场景，完整呈现了手动明杆闸阀的工作原理与结构特点。
