铰接式关节连接头结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:779938
  • 铰接式关节连接头结构设计
  • 铰接式关节连接头结构设计
  • 铰接式关节连接头结构设计
  • 铰接式关节连接头结构设计
  • 铰接式关节连接头结构设计
  • 铰接式关节连接头结构设计

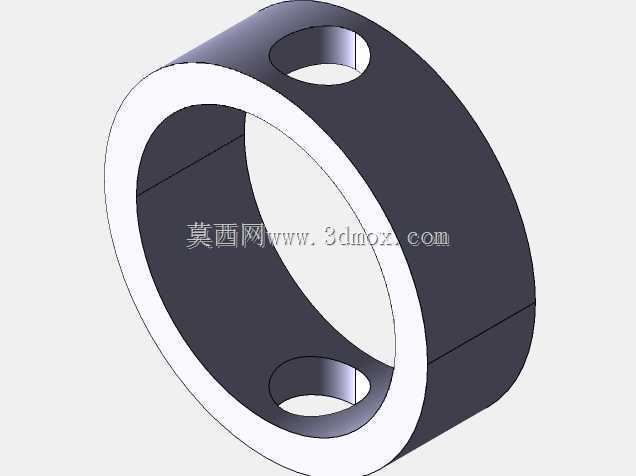

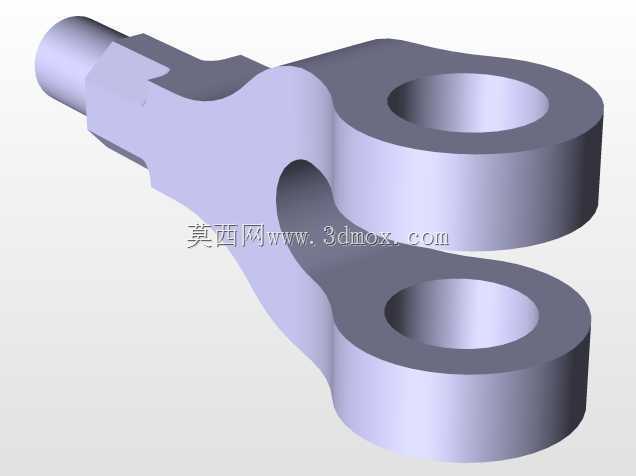

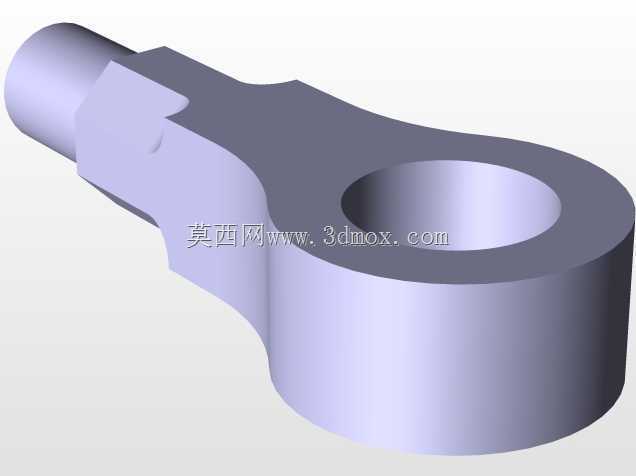

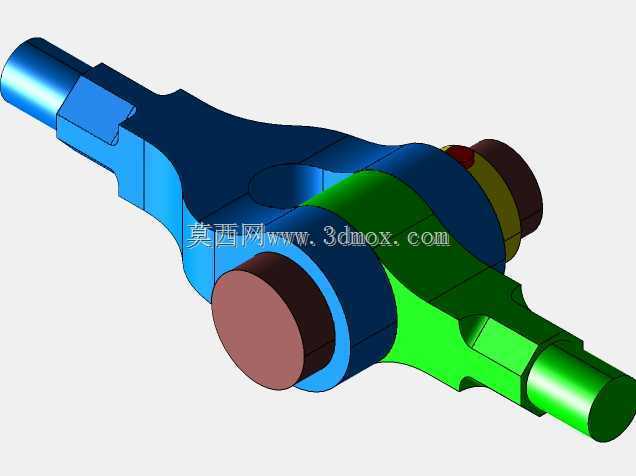

  这类关节接头主要应用在需要实现小角度相对摆动的机械传动链路中,常见于工业自动化设备的连杆传动组、电力设备操动机构的联动单元、输送线的柔性连接段以及各类需要补偿装配误差的刚性传动场景中,核心作用是在两个被连接构件之间传递轴向与径向载荷的同时,允许二者在限定角度范围内产生相对转动,避免刚性连接在设备运行振动、基础沉降或者加工装配存在形位公差时出现的应力集中、构件变形甚至断裂问题。从结构功能来看,该接头采用凹凸嵌合的铰接原理,其中一端的凸起轴段嵌入另一端的凹槽型腔中,配合面采用圆柱面贴合设计,转动过程中接触应力分布均匀,不会出现局部应力突变的情况,相比传统的销轴铰接结构,这种一体式嵌合结构减少了单独销轴零件的装配工序,也避免了销轴窜出、

  脱落的失效风险,整体结构的可靠性更高,适合在有一定振动工况的设备中长期使用。在设计思路上,首先要明确被连接两个构件的运动行程与摆角范围,接头的铰接转动角度需要覆盖机构实际运行中的最大摆角,同时预留15%左右的余量,避免机构运行到极限位置时接头出现卡滞;其次要核算接头的承载能力,根据传动链路中传递的最大拉力、剪力以及动态冲击载荷,确定嵌合段的配合直径、接触长度,配合面的粗糙度需要控制在Ra1.6以下,减少转动过程中的磨损,同时嵌合段的入口处需要设计15度的导入倒角,既方便装配时的对位,也能避免装配过程中棱角刮伤配合面。从外形尺寸与安装边界来看,接头两端的连接轴段采用等直径设计,轴段上设置有定位平面,

  安装时可以通过平面配合锁紧件实现周向防转,不需要额外加工键槽,简化了被连接件的加工工序;接头主体的过渡段采用流线型变截面设计,从铰接位置向两端轴段平滑过渡,既避免了截面突变带来的应力集中问题,也尽可能控制了接头的整体重量,减少运动过程中的惯性载荷。安装时需要注意,嵌合配合面需要涂抹适量的润滑脂,降低转动过程中的摩擦阻力,同时配合间隙控制在H7/g6的公差带范围内,间隙过大会导致传动过程中出现回程误差,影响机构的传动精度,间隙过小则会导致转动卡滞,甚至在温度变化时出现热胀抱死的情况。在实际选型应用中,这类接头可以根据不同的载荷等级调整各段尺寸,重载场景下可以将主体截面加大,配合面长度增加,轻载场景下则可以适当缩小尺寸,优化整体结构重量,适配不同的设备安装空间需求。
