汽车传动系统通用十字万向节叉结构

　　在前置后驱车型的底盘传动布局里，这类万向节叉是传动轴总成上的核心受力构件，主要承担变速箱输出端与驱动桥主减速器输入端之间的变角度扭矩传递任务，当车辆行驶在起伏路面时，悬架的上下跳动会带动驱动桥与变速箱之间的相对位置持续变化，传动轴的工作夹角会在一定范围内动态波动，这时候万向节叉配合十字轴组成的万向节结构，就能在两轴不同心、存在持续角度偏移的工况下，稳定传递旋转扭矩，避免传动系统出现卡滞、冲击甚至断轴的故障。

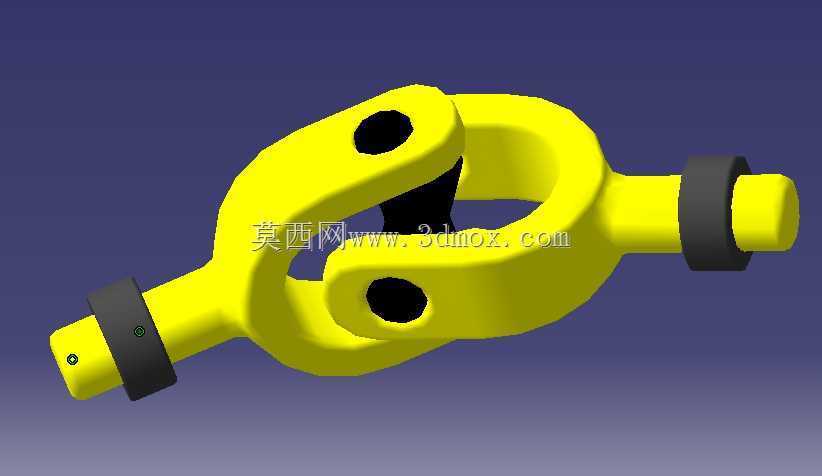

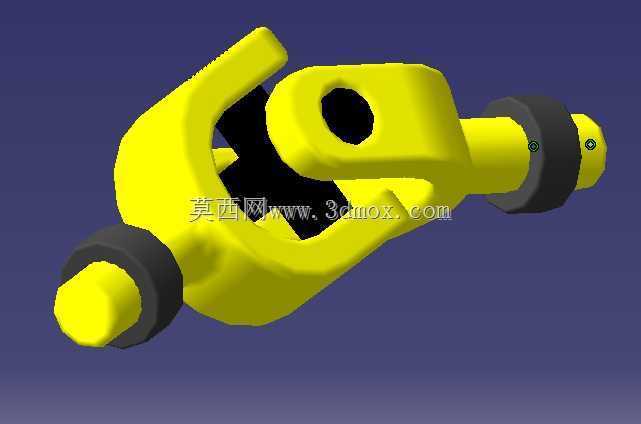

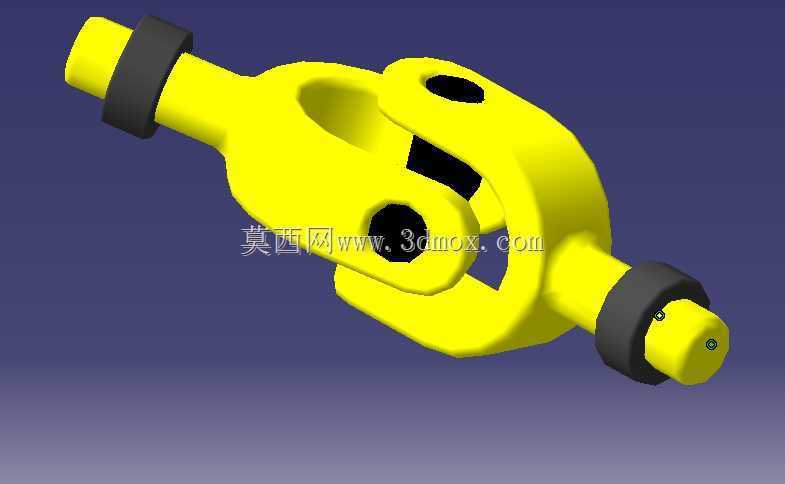

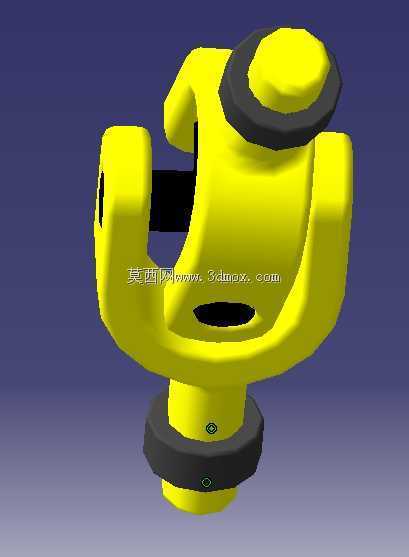

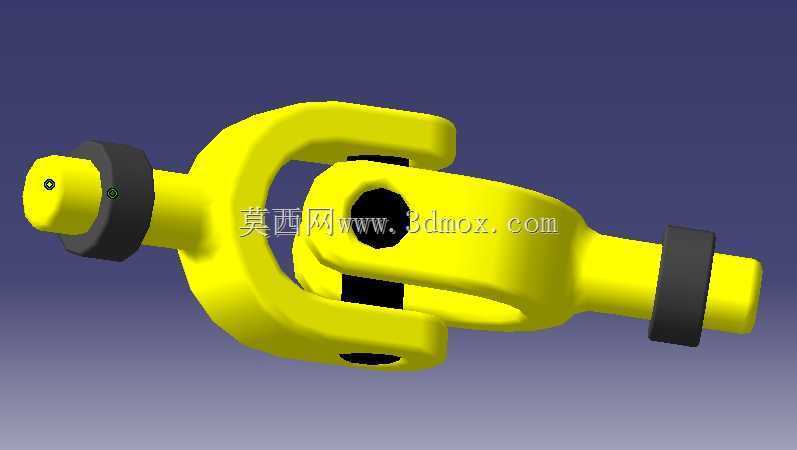

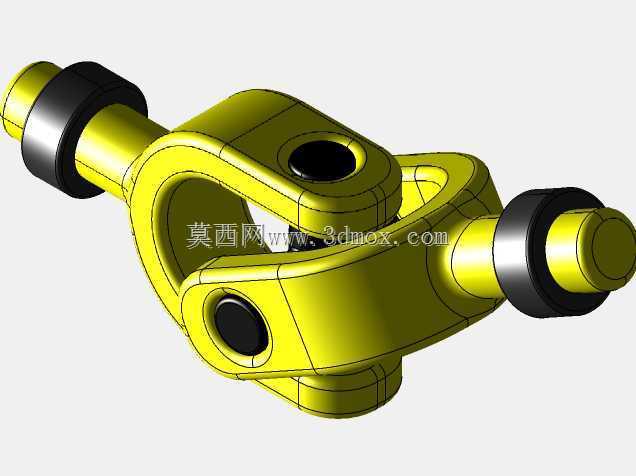

　　从结构设计逻辑来看，这个构件采用对称式叉形耳座加两端轴颈的整体布局，中间的叉形开口是十字轴的安装位，两个同轴的销孔用来穿装十字轴的轴颈，孔位的同轴度公差直接决定万向节转动时的阻尼均匀性，设计时通常会把销孔的圆柱度公差控制在IT7级以内，避免十字轴装入后出现偏磨，缩短万向节的使用寿命。两端伸出的轴颈是与其他传动构件连接的配合面，其中靠近叉体的轴段设计有环形卡槽，用来安装轴用弹性挡圈或者橡胶防尘套的卡箍，黑色的环形密封件就是套在这个位置，既能阻挡外界的泥沙、灰尘进入十字轴的滚针轴承工作面，也能防止轴承内部的润滑脂在高速旋转时被甩出，适配非铺装路面的复杂行驶工况。

　　实际选型匹配时，这个构件的安装边界需要重点核对几个核心尺寸：首先是叉耳内侧的开档宽度，这个尺寸必须与十字轴的轴向长度匹配，间隙过大会导致十字轴轴向窜动，间隙过小则会造成转动卡滞，甚至在大扭矩工况下出现叉耳胀裂的风险；其次是两端轴颈的直径与配合长度，要匹配连接的花键套或者法兰盘的内孔尺寸，轴颈表面的粗糙度需要达到Ra1.6以下，保证配合面的接触刚度，避免长期交变载荷下出现配合面压溃、松旷的问题；另外销孔的中心到轴颈端面的距离，决定了整个万向节总成的最小回转半径，在布置传动轴的时候，要预留足够的跳动空间，避免车辆极限跳动时万向节与底盘的横梁、燃油管路等周边构件发生运动干涉。

　　从功能特性上看，这种整体锻造式的万向节叉相比焊接式结构，整体强度更高，疲劳寿命更长，能够承受更大的瞬时冲击扭矩，适合用在载重车型或者越野车型的传动轴上。设计建模时，叉耳与中间主体的过渡位置都做了大圆角处理，避免应力集中，因为在车辆急加速、急减速或者过坑洼路面时，这个位置会承受很大的交变弯曲应力，如果过渡圆角过小，很容易在长期循环载荷下出现疲劳裂纹，最终导致构件断裂。两端轴颈的末端做了倒角处理，方便装配时快速导入配合件的内孔，也能去除加工毛刺，避免装配时刮伤配合面的密封件。

　　在实际维修替换场景中，这类万向节叉的磨损主要出现在十字轴销孔位置，长期的滚针摩擦会导致销孔失圆，一旦销孔的圆度误差超过0.05mm，就会导致万向节转动间隙过大，车辆行驶时底盘会出现明显的共振异响，这时候就需要整体更换万向节叉，不能单独补焊销孔继续使用，因为补焊后的局部应力变化会大幅降低构件的强度，高速行驶时存在断裂的安全隐患。建模过程中，需要重点保证两个销孔的轴线与两端轴颈的轴线处于同一平面，且垂直度误差控制在0.02mm以内，否则装配完成后万向节转动时会出现附加弯矩，不仅会增大传动阻力，还会加速十字轴滚针轴承的磨损，大幅缩短整个传动系统的维护周期。
