创意玩具化履带式挖掘机构型设计

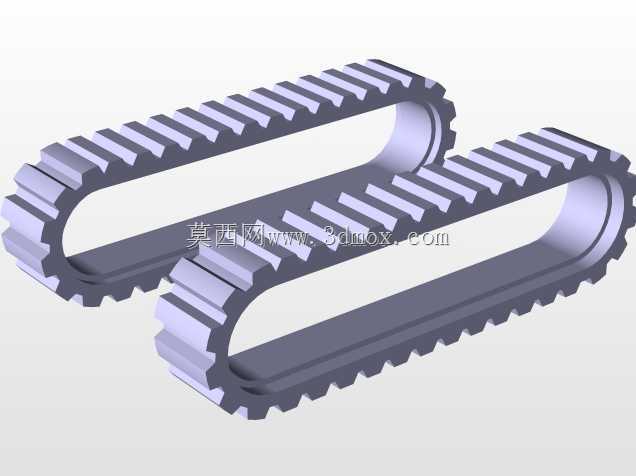

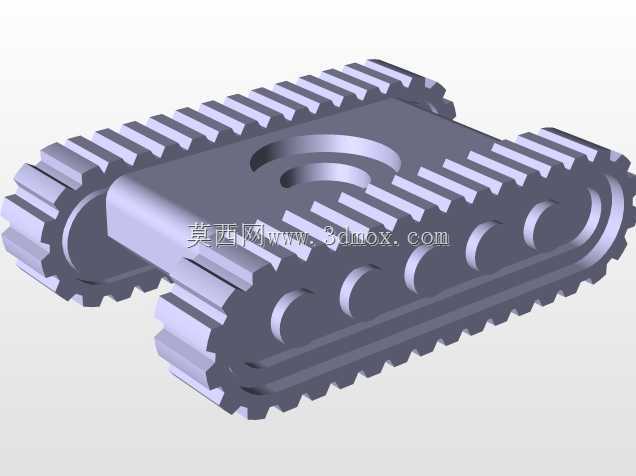

　　这款履带式挖掘机构型在设计之初，就跳出了传统工程设备建模的写实复刻思路，把面向低龄用户的玩具使用场景作为核心锚点，所有结构细节都围绕把玩过程中的实际需求做了适配调整。先从行走部分的设计逻辑说起，常规工程挖掘机的履带总成包含支重轮、托链轮、驱动轮、引导轮等多组精密配合部件，直接照搬做玩具不仅装配难度高，把玩时也容易出现细小零件脱落的问题，因此在建模阶段将履带模块做了一体化整合，把多组轮系简化为履带内侧的凸起限位结构，既保留了履带行走机构的外观辨识度，又让整个底盘模块形成一个相对完整的刚性整体，不需要额外设计复杂的轮系装配公差，日常把玩时不会出现轮体脱落、履带松脱的情况。底盘的整体宽度控制在适配单手握持的尺寸范围内，

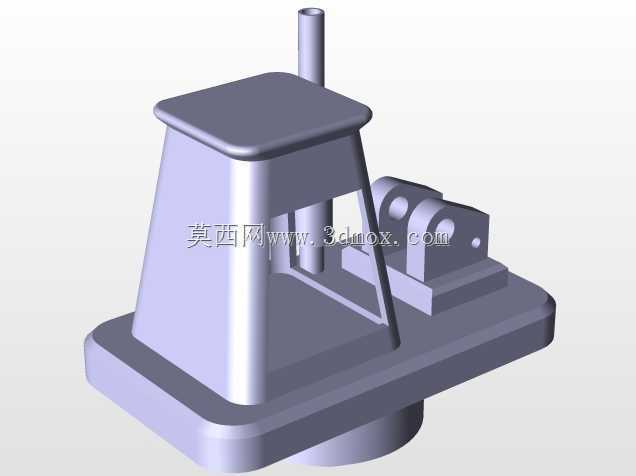

　　两侧履带的外边缘做了圆弧过渡处理，没有尖锐的棱角，避免把玩过程中划伤手部，底盘上部的回转支撑结构没有采用真实挖掘机的回转支承轴承结构，而是简化为凸台卡扣式的回转连接，既可以实现上部机身360度旋转的核心功能，又能控制旋转阻尼，不会因为转动过于松垮导致上部机身随意晃动，把玩时可以稳定停在任意作业角度。上部机身的设计做了高度的功能整合，没有复刻真实挖掘机的发动机舱、驾驶室、配重块等独立模块，而是把这些区域整合为一个连续的块状壳体，壳体外侧预留了挖掘臂的安装铰接座，铰接座的位置经过反复调整，确保挖掘臂在抬升、下落、挖掘的全行程范围内，不会和机身壳体、履带边缘发生运动干涉。挖掘臂部分采用了三段式铰接结构，分别对应动臂、斗杆、

　　挖斗三个核心运动部件，每一段铰接点都预留了合适的摩擦阻尼，不需要额外加装阻尼垫片，依靠装配时的过盈配合就能实现臂架的姿态固定，把玩时调整到任意挖掘角度都能稳定保持，不会因为自重出现下落的情况。挖斗的外形做了圆润化处理，斗齿部分没有做尖锐的凸起，而是改成了圆弧过渡的斗型结构，既保留了挖斗的形态特征，又能避免尖锐部分带来的安全隐患。考虑到玩具的使用场景，整个模型的所有外露结构都没有设计细小的易脱落零件，所有连接部位都采用大尺寸的卡扣或者铰接轴结构，装配完成后整体结构强度足够支撑日常的把玩、挪动，甚至轻微的跌落也不会出现结构断裂。从安装边界来看，整个模型的所有运动部件的活动范围都控制在机身外轮廓的合理区间内，

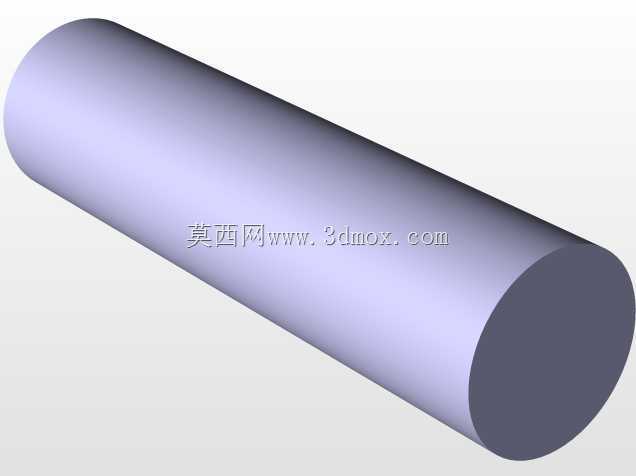

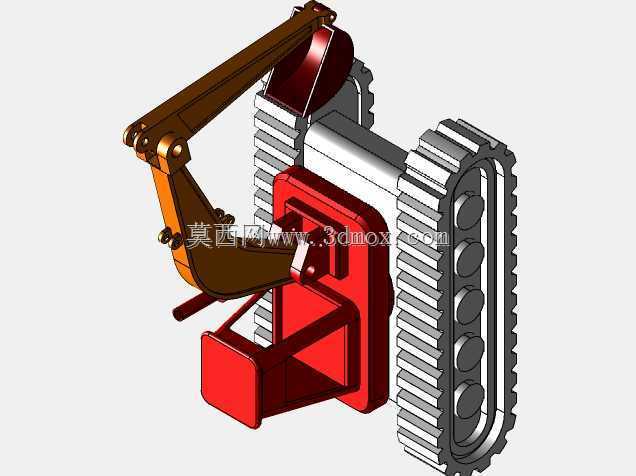

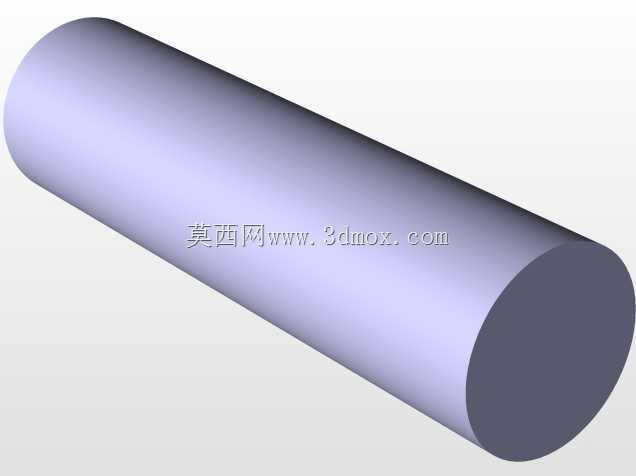

　　挖掘臂最大抬升高度不会超过机身整体高度的两倍，最大挖掘深度也不会超过底盘底部的平面，放在平面上把玩时不会出现臂架刮蹭放置平面的情况，回转时上部机身和挖掘臂的最外端旋转半径也做了限制，不会因为旋转半径过大碰到周边的物体。和常规的写实挖掘机模型不同，这个构型在色彩搭配上做了分块处理，底盘履带部分采用深灰色模拟金属履带的质感，机身主体采用醒目的正红色，挖掘臂部分采用棕橙色模拟工程设备的涂装，不同部件的色彩区分清晰，既能够快速识别各个功能模块，也符合玩具产品的视觉审美需求。在结构强度的校核上，所有铰接部位的壁厚都做了加厚处理，铰接轴的直径比常规展示模型大30%左右，反复转动铰接部位也不会出现轴孔磨损、松动的问题，机身壳体的壁厚均匀，没有出现壁厚突变导致的应力集中区域，哪怕是臂架和机身连接的受力最大的铰接座位置，也做了加强筋结构补强，避免频繁调整臂架姿态时出现铰接座断裂的问题。整个模型的结构拆分也充分考虑了玩具的装配逻辑，总共分为底盘履带、上部机身、动臂、斗杆、挖斗五个大的模块，模块之间的连接结构简单，不需要复杂的装配工序就能完成整体组装，各个模块的拆分面都设置在不影响外观完整性的位置，装配完成后不会看到明显的拼接缝隙，整体外观流畅自然。
