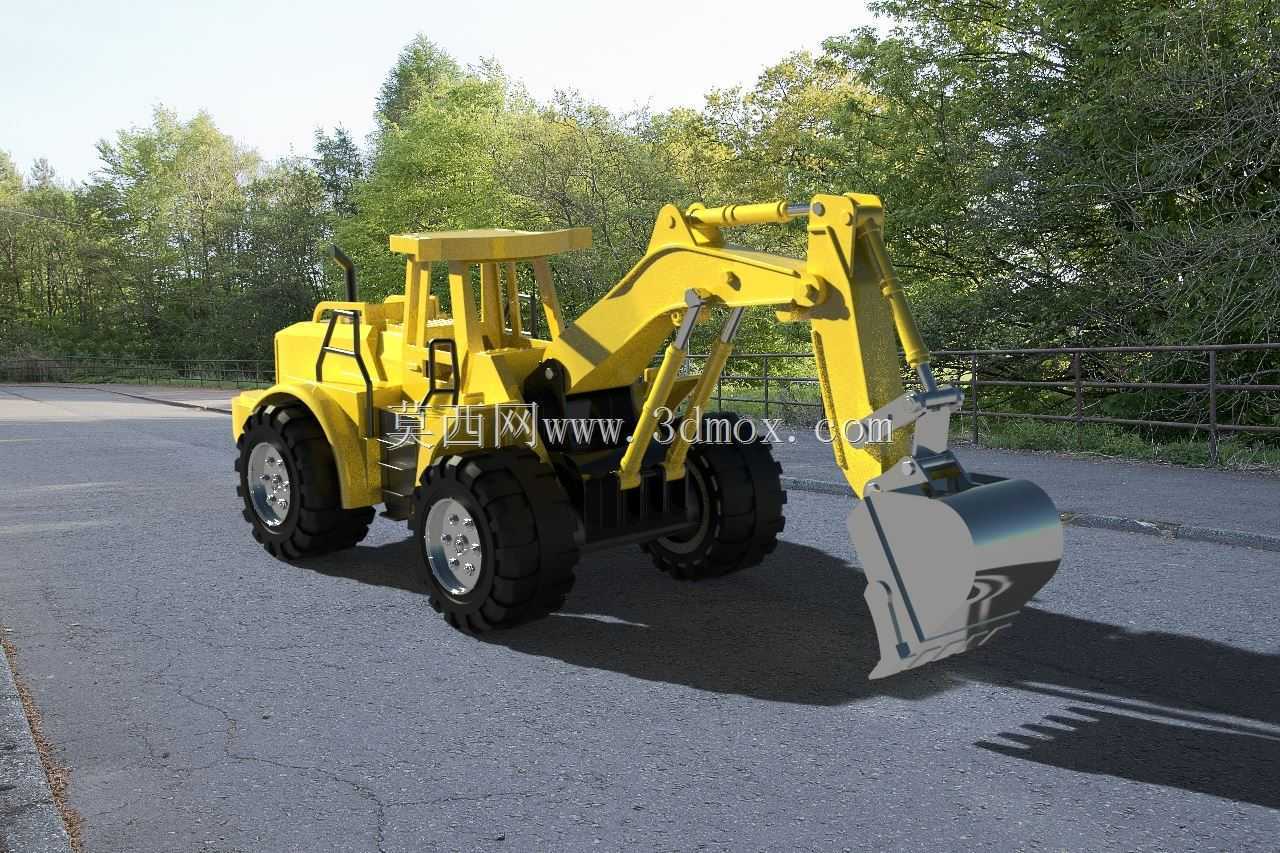

轮式挖掘装载工程机械三维结构

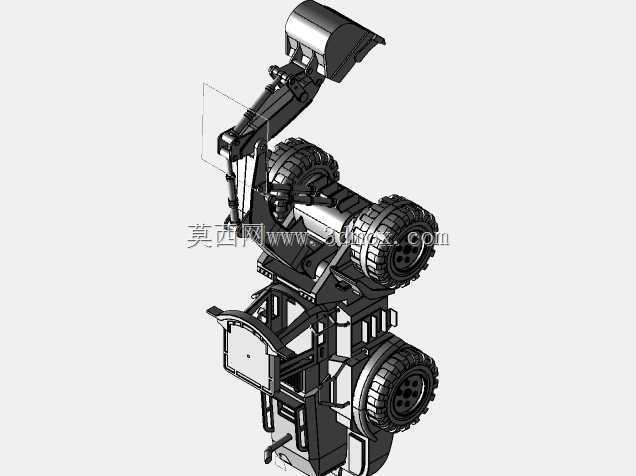

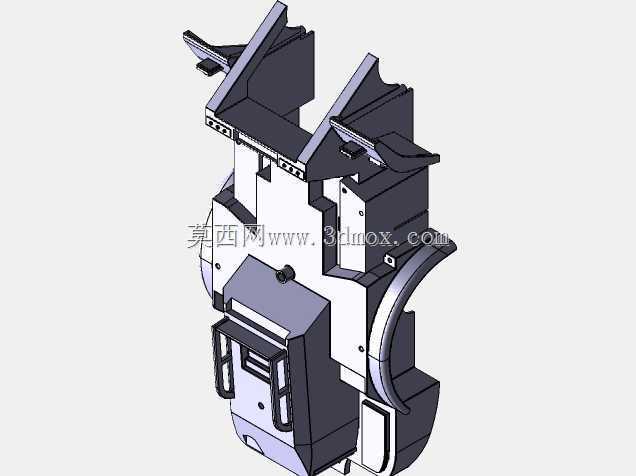

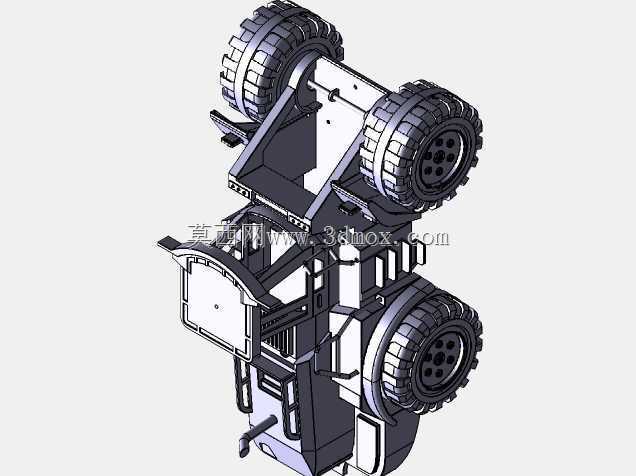

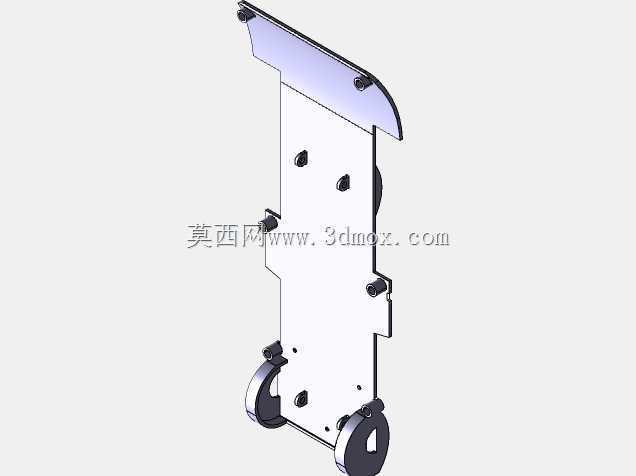

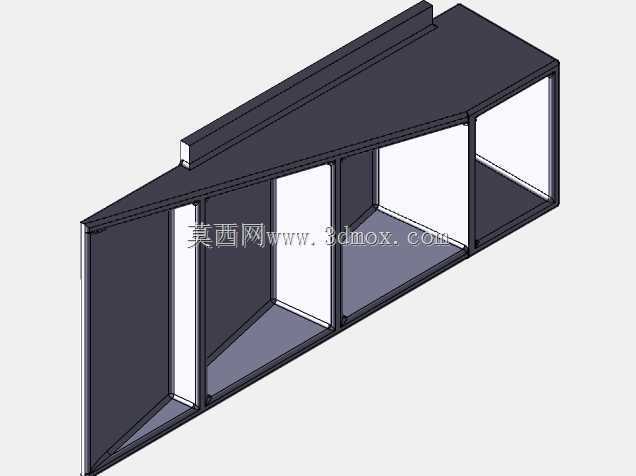

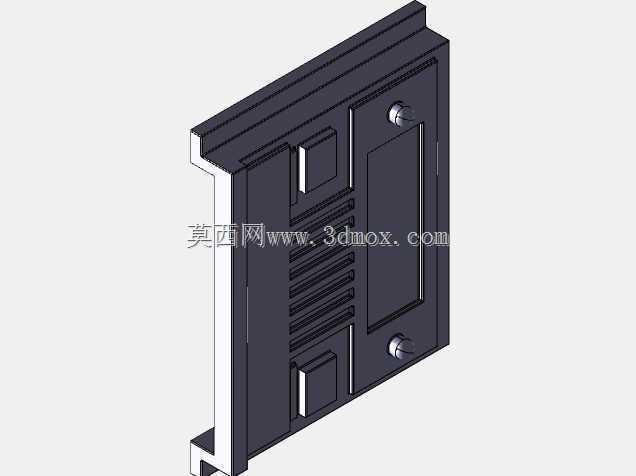

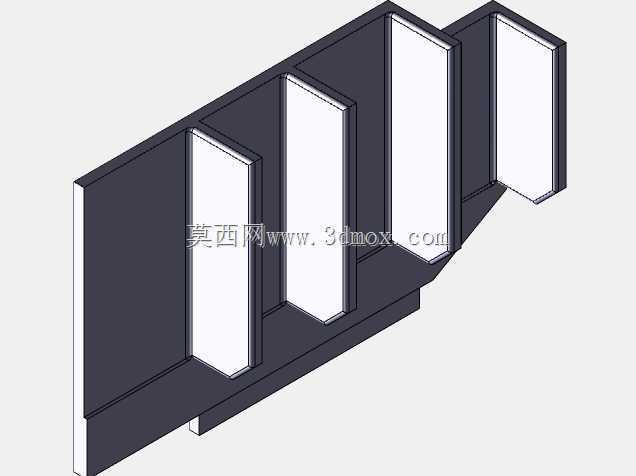

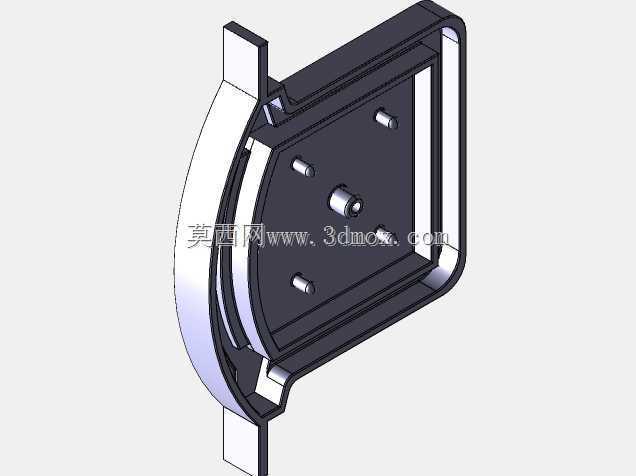

　　轮式挖掘装载设备的三维结构围绕市政抢修、乡镇道路养护、园林土方整理和小型工地转运等场景展开。与履带式设备相比，轮式底盘在硬化路面上转场更方便，对沥青、铺装砖面和厂区地面的破坏更小，适合短距离自行移动；与单纯装载机相比，前置或侧置挖掘工作装置能够完成沟槽开挖、管廊基础清理、边角取土和低位卸料等动作，因此在狭窄施工区域具有较高的使用频率。建模时需要把行走底盘、驾驶室防护架、动臂、斗杆、铲斗、液压油缸、转向桥和轮胎等部分作为相互约束的整体处理，而不是只做外观拼合。底盘部分承担整机重量与作业反力，车架宽度、轮距和轮胎外径直接影响稳定性。轮式设备在挖掘时，铲斗切入土壤会产生较大的偏载，若支腿或轮胎接地边界没有在结构中体现，

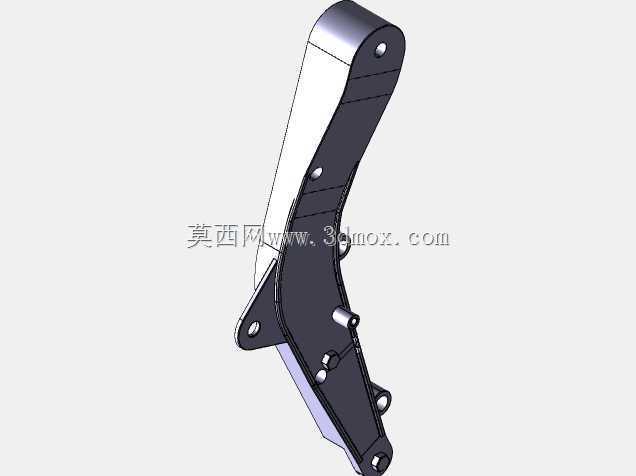

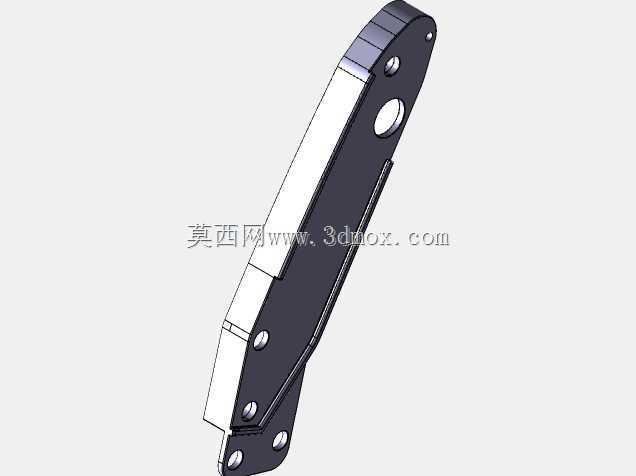

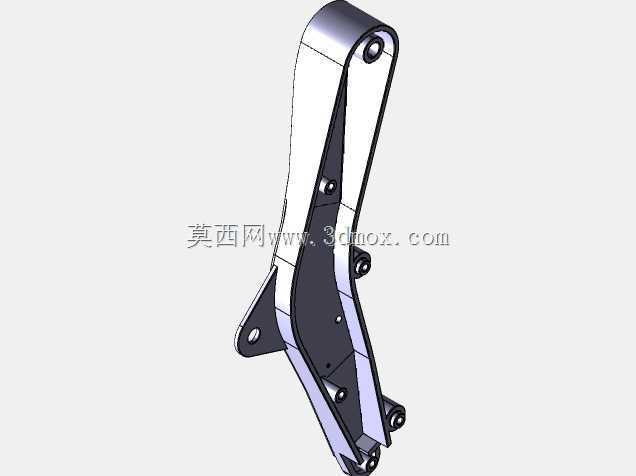

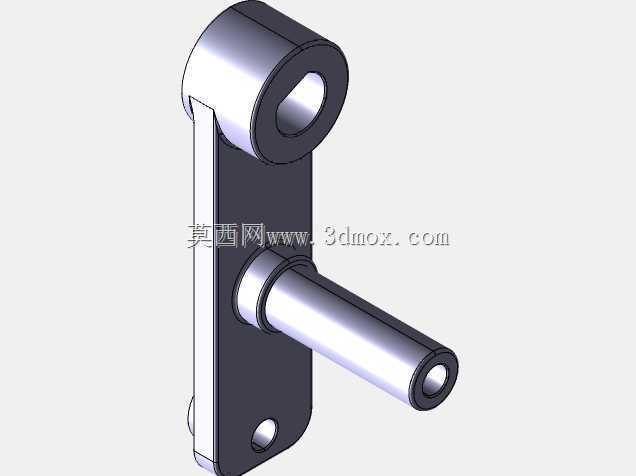

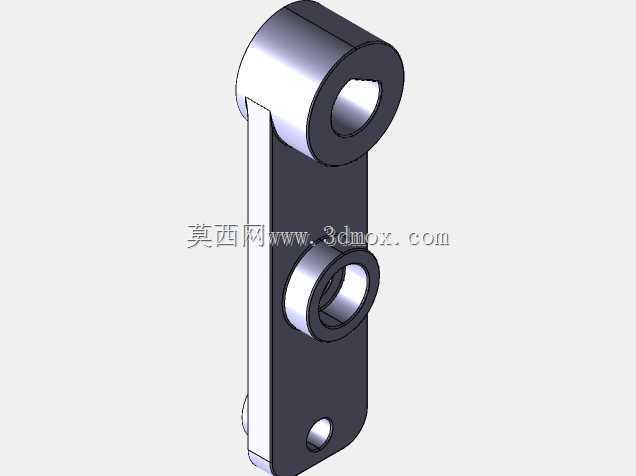

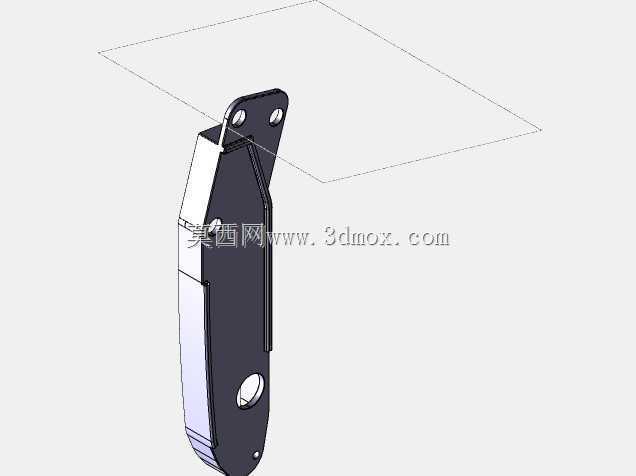

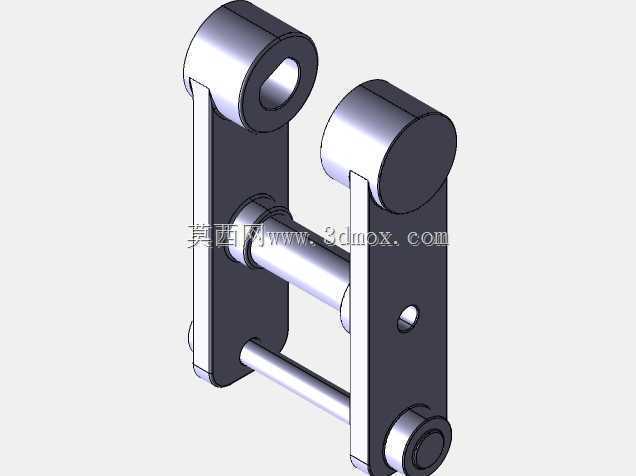

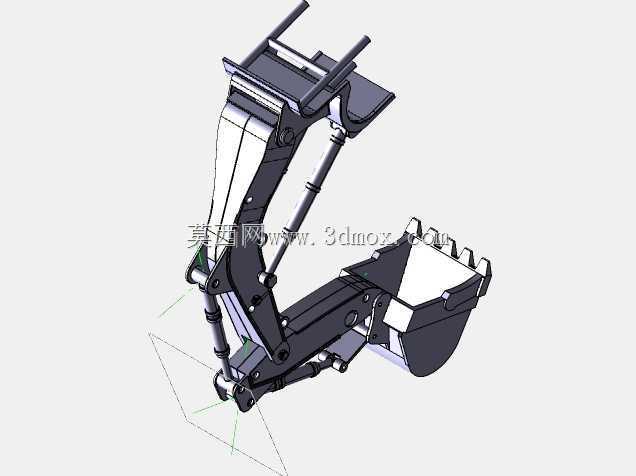

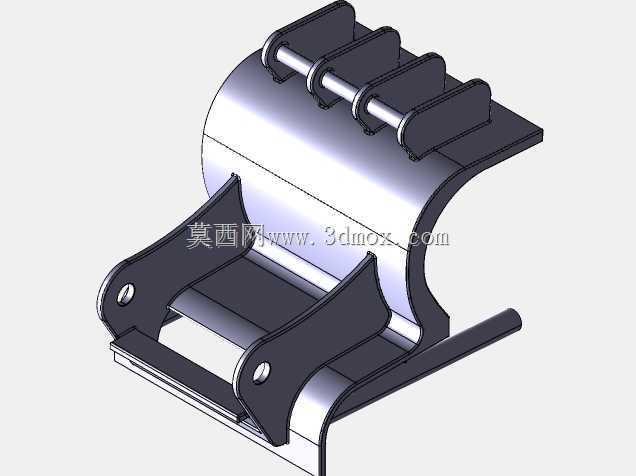

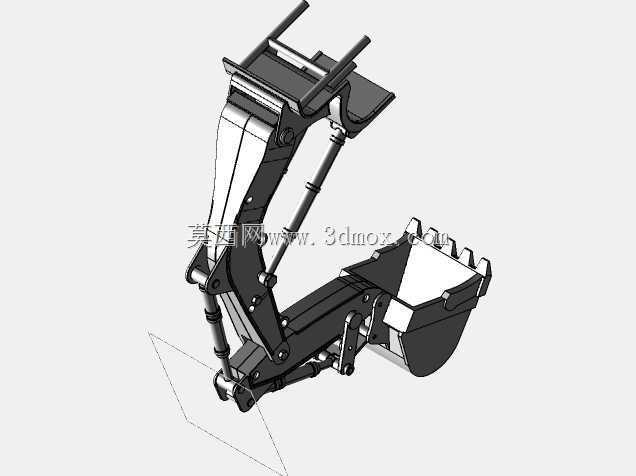

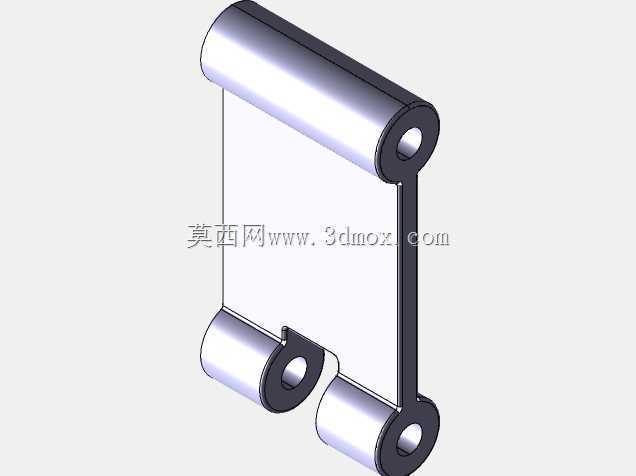

　　后续做姿态校核时容易忽略倾覆风险。模型中应保留前后桥位置、轮胎接地点、车架上平面和转向极限空间，便于检查工作臂在最大挖掘深度、最大卸料高度和回转摆动时是否与轮胎、驾驶室或机罩发生干涉。工作装置是这类设备的核心。动臂与斗杆通过铰接点串联，铲斗再通过摇杆和连杆形成六杆机构，液压油缸的伸缩决定各关节角度。设计时不能只追求臂体外观修长，还要关注铰点间距、油缸安装座方向和销轴中心线的平行度。动臂根部铰点过低会限制挖掘深度并使车架受力恶劣，铰点过高则可能抬高重心、影响驾驶员视野。斗杆与铲斗连杆的位置需要兼顾挖掘力和收斗角度，铲斗在地面以下挖掘时应保证斗齿切削方向顺畅，提升到运输位置时又不能让物料洒落或碰撞前车架。

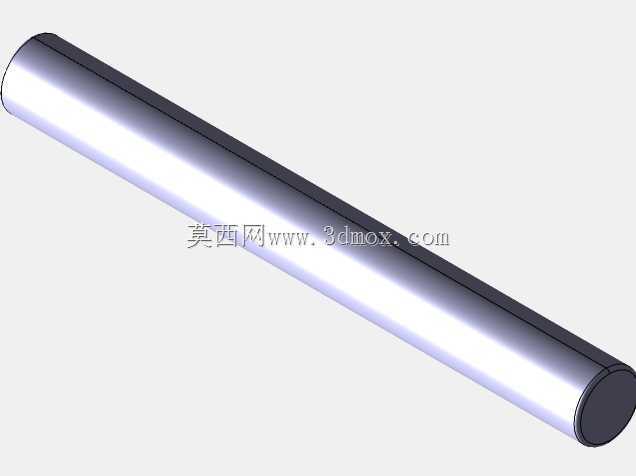

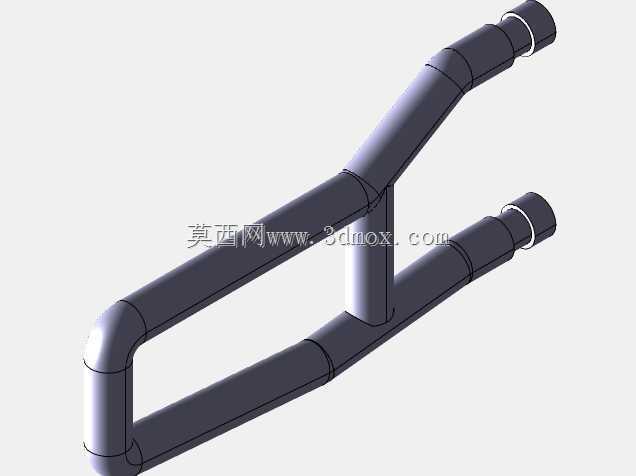

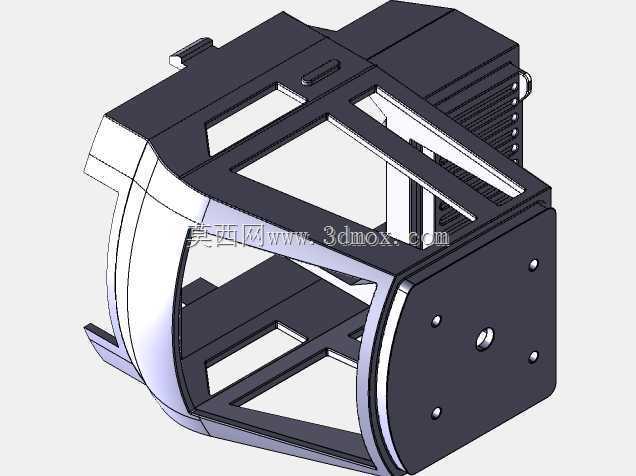

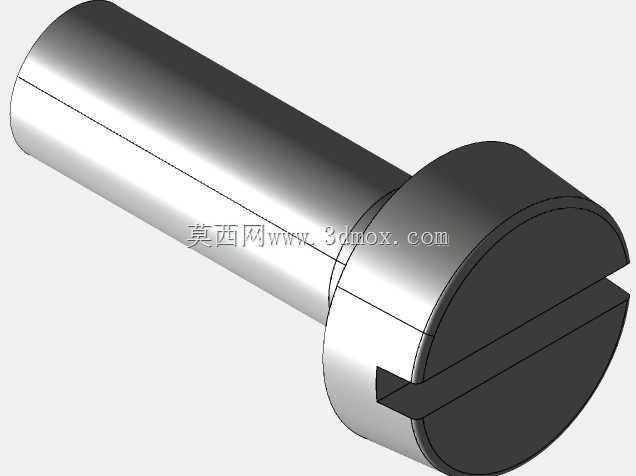

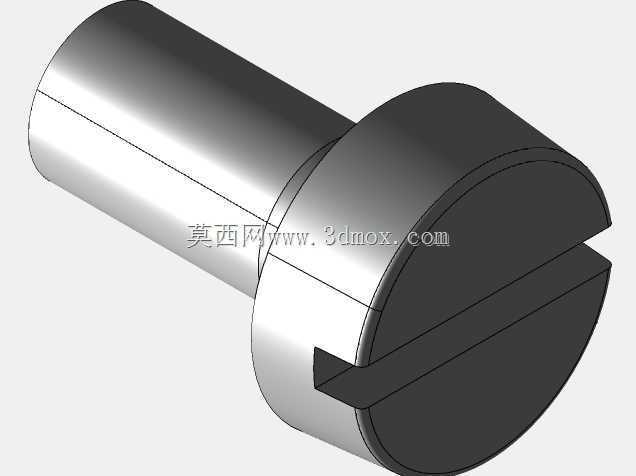

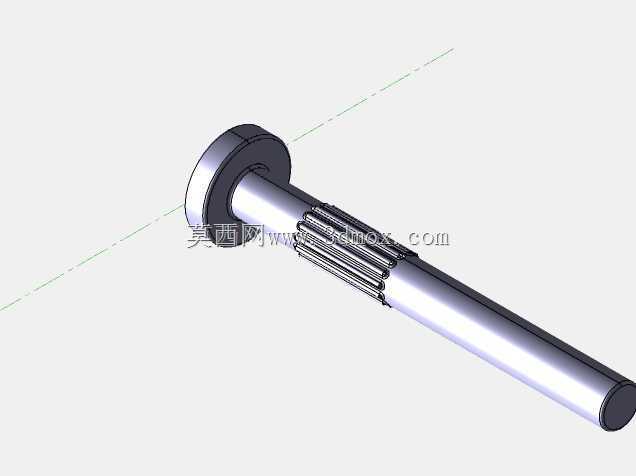

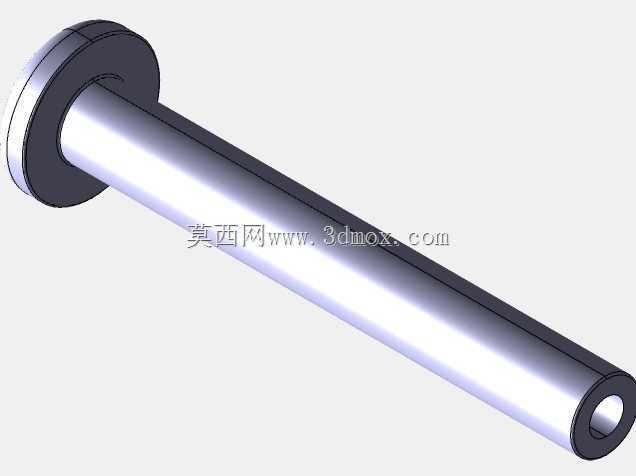

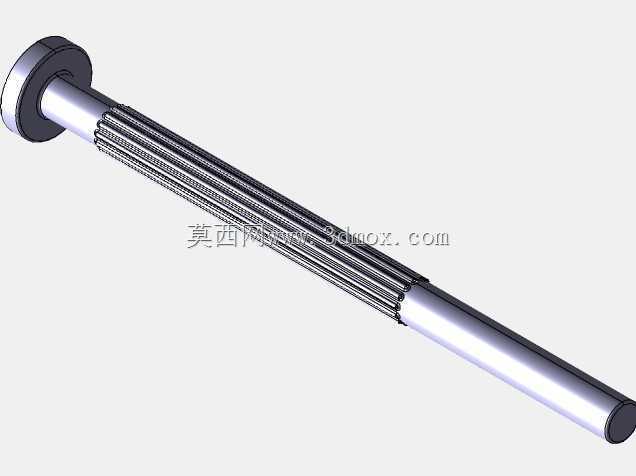

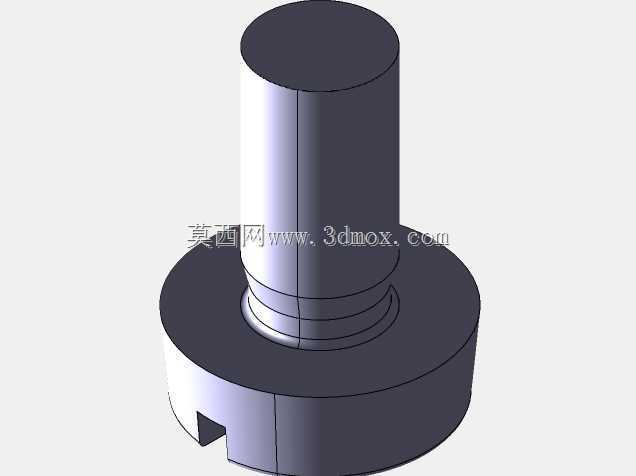

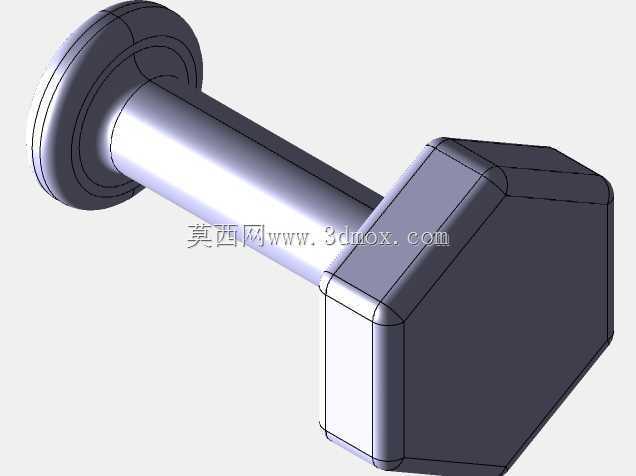

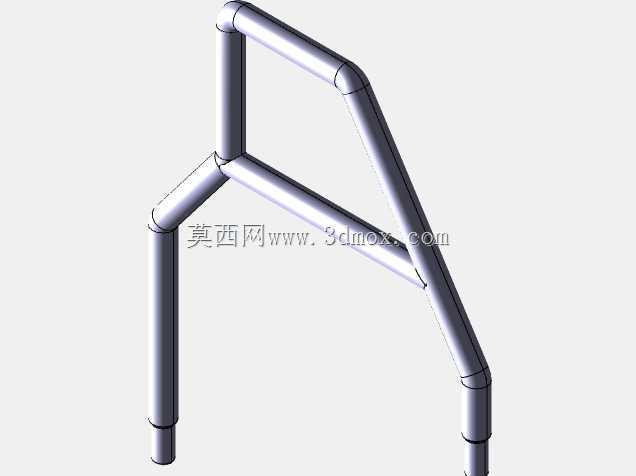

　　液压油缸的布置要同时满足行程和受力两个条件。举升油缸支撑动臂，斗杆油缸控制远端臂体摆动，铲斗油缸通过摇臂传递翻转力矩。三维建模阶段应把缸筒、活塞杆、铰接耳环和销轴按实际装配关系建立，检查油缸全伸和全缩状态：全伸时不能让活塞杆脱出有效导向范围，全缩时不能出现缸筒与臂板、油管或护罩碰撞。油缸两端关节轴承的中心线应与主要铰点保持一致，否则在实际运动中会产生侧向弯矩，导致密封件早期磨损。驾驶室采用开放式防护架结构，适合炎热地区和低频作业场景，视野开阔，登车方便。防护架立柱需要与底盘刚性连接，立柱高度、顶棚边界和操纵杆位置要兼顾人员操作空间。驾驶员坐姿下应能观察铲斗斗齿、轮胎边缘和动臂根部，前立柱不能遮挡主要挖掘视线。踏板、

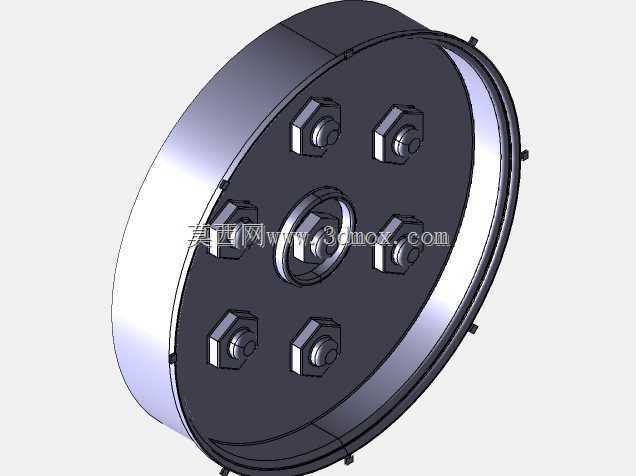

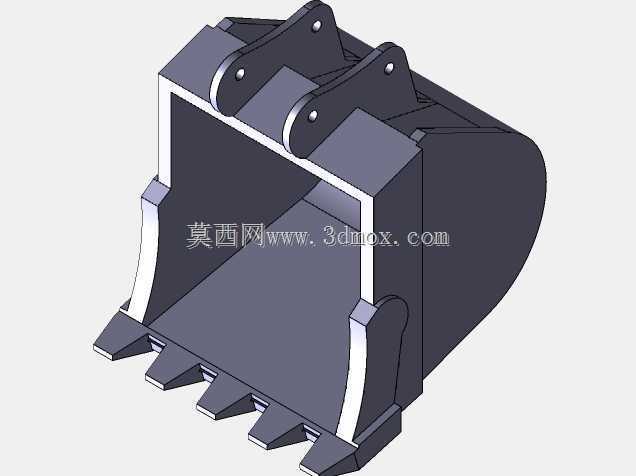

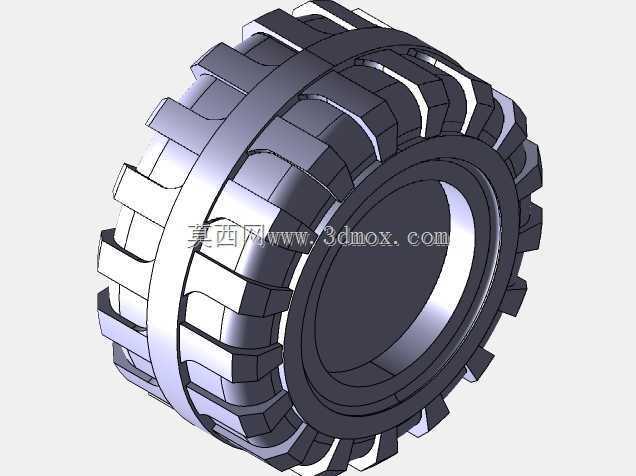

　　扶手和轮罩位置也要在模型中留出真实空间，避免后续做人机校核时发现上下车路径被液压管路或轮胎占据。外形尺寸方面，这类轮式挖掘装载机的运输状态需要控制车长、车宽和高度，以便在乡村道路、小区内部道路和厂区门岗之间通行。轮胎外径决定离地间隙，也影响车架最低点；轮距决定横向稳定性；工作臂折叠后的前伸量影响转弯和拖车运输。铲斗处于收斗位置时，斗体最前端应纳入整车长度边界；动臂举升到最高位置时，斗齿最低点与地面之间的卸料高度要满足小型货车或料斗装载要求。若用于设备选型，可在三维环境中直接测量转弯通道、作业半径和尾部摆动范围，判断其能否进入围墙边、管线沟旁或绿化带内施工。细节建模上，轮胎花纹、轮毂螺栓、配重块、车灯位置、液压油管走向和铲斗斗齿都应保留合理结构。轮胎不是简单圆柱体，其断面宽度和径向变形会影响接地面积；铲斗斗齿应有可更换的装配关系，斗底加强板和侧刃板体现耐磨区域；液压管路沿臂体布置时要留出弯曲半径，关节处需预留随动长度，防止臂体俯仰时拉扯硬管。整车材质可区分金属结构件、橡胶轮胎、液压杆件和透明灯具，为渲染展示和运动分析提供清晰层次。从工程应用角度看，该结构既可用于教学演示液压工作机构，也可作为小型工程机械方案设计的参考底模。设计人员能够在此基础上调整轴距、臂长、铲斗容量和油缸行程，进一步校核挖掘力、稳定性与运输边界，使外观造型与实际作业逻辑保持一致。
