乘用车多辐式轻量化合金轮毂结构设计

　　日常做底盘行走系统配套设计时，合金车轮是承接轮胎与转向节的核心承载构件，这套多辐式合金轮毂的建模逻辑，完全围绕乘用车铺装路面行驶的实际工况展开，没有做多余的造型冗余。先从安装边界说起，轮毂中心的定位孔严格匹配对应车型的轴头直径，周围均匀分布的螺栓孔孔距、孔径完全对应原厂轮毂的安装PCD参数，安装面的平面度公差控制在0.05mm以内，避免装车后出现车轮动平衡偏差、高速行驶抖动的问题，中心孔周围的沉台结构做了加厚处理，分散螺栓锁紧时的局部压应力，防止长期使用后安装面出现压溃变形。

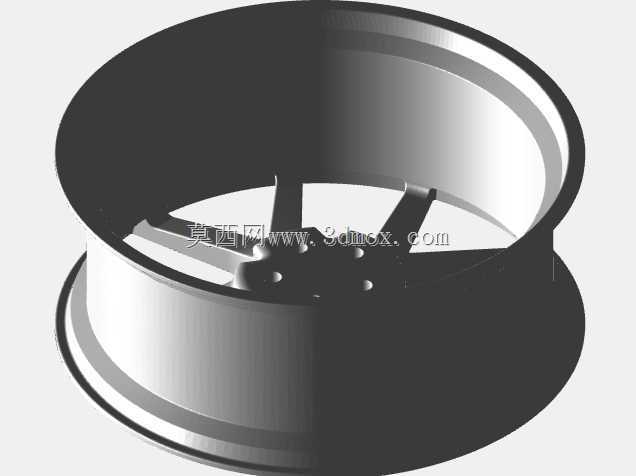

　　轮辋部分的尺寸完全符合国标轮辋轮廓规范，对应适配常规民用轿车的真空轮胎，轮缘的高度、胎圈座的角度严格匹配轮胎安装的过盈量要求，既保证轮胎充气后与轮辋的密封性能，也能避免车辆过弯时胎圈从轮辋上滑脱，轮辋内部的气门嘴安装孔位置做了局部加厚，预留了标准气门嘴的安装空间，不会和刹车卡钳、平衡块产生位置干涉。

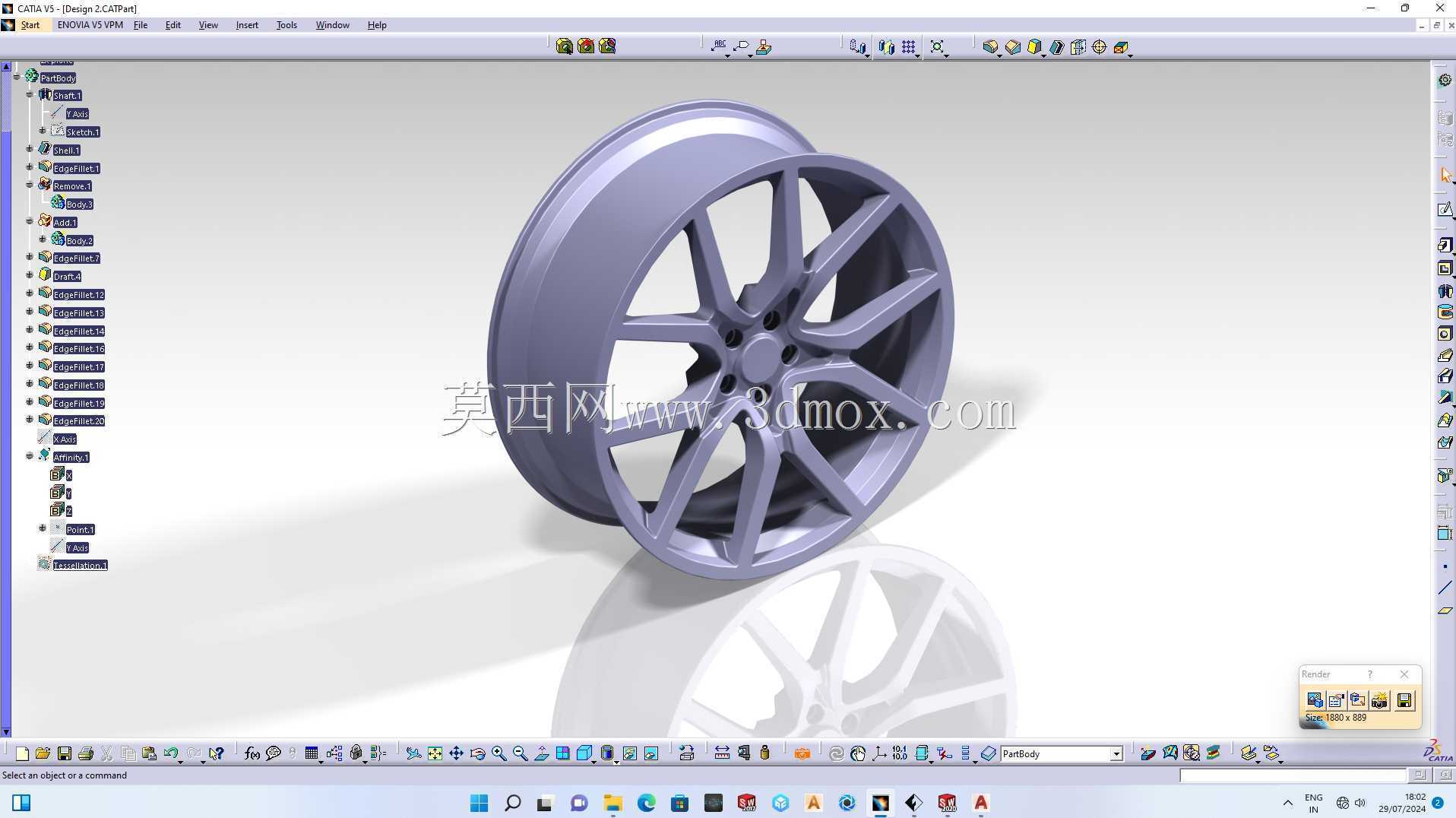

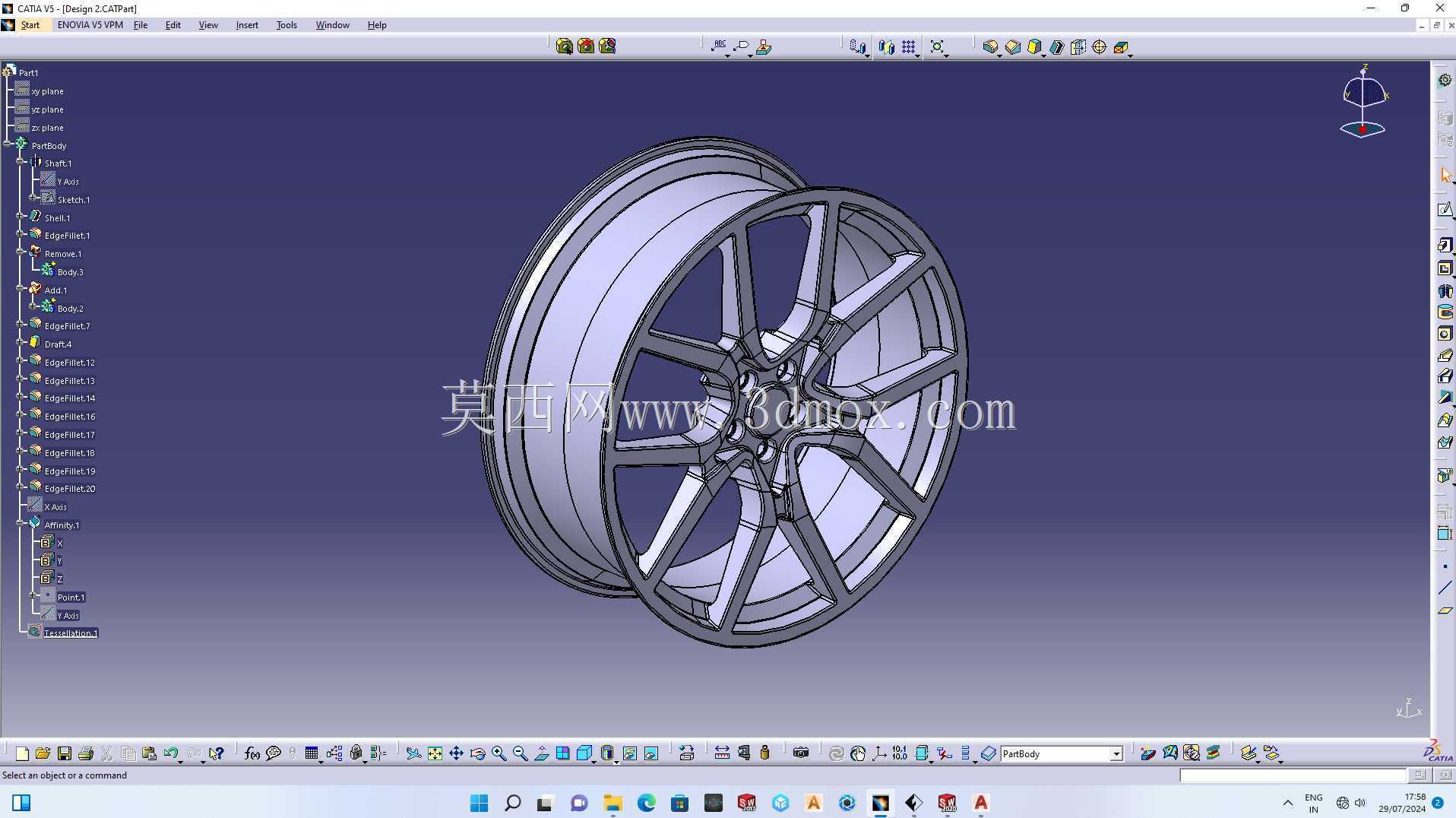

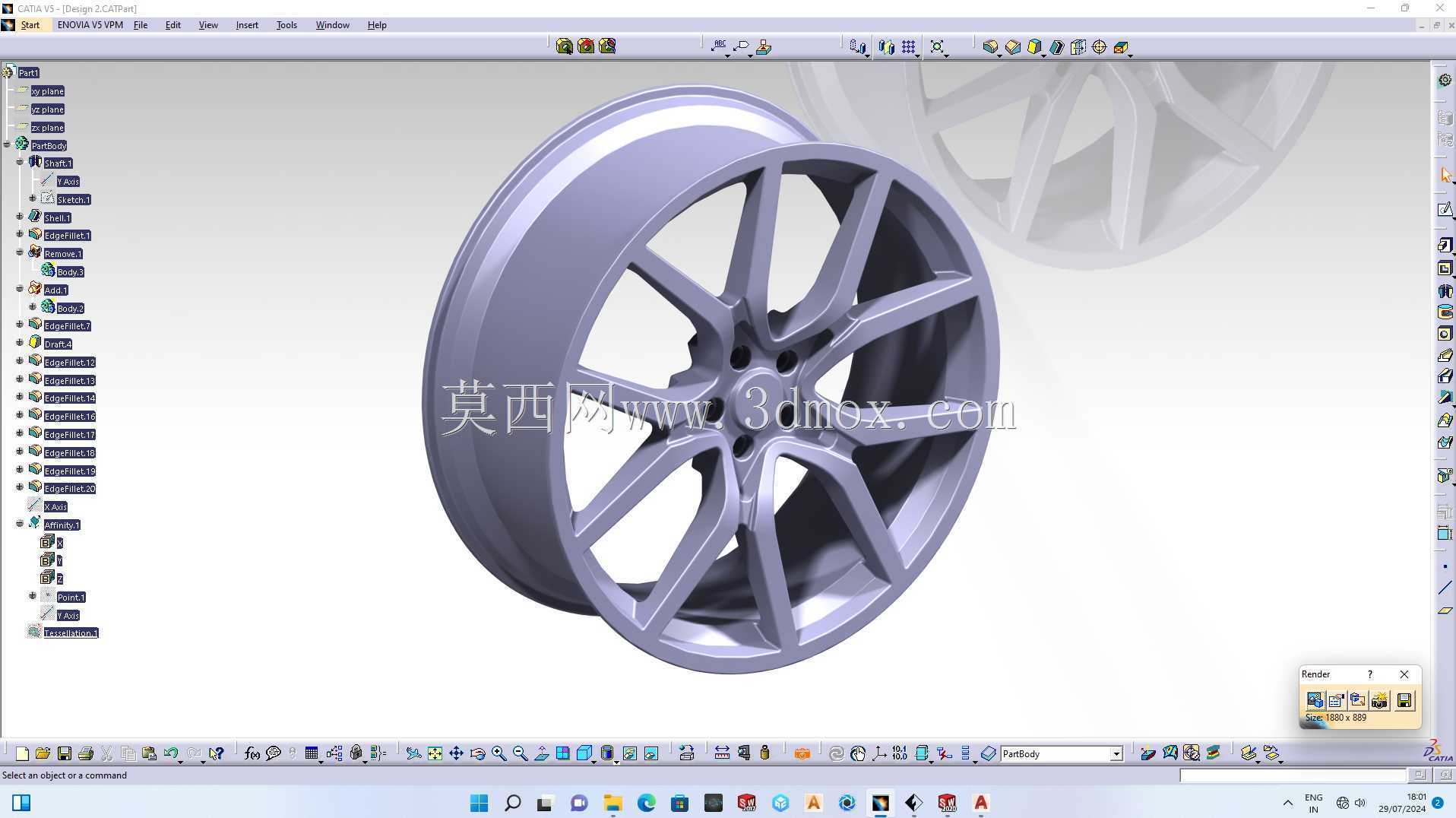

　　辐条的设计是整个轮毂的核心，采用十组双辐条的对称布局，从中心安装座向外辐射延伸到轮辋内侧，每根辐条的截面做了变厚度处理，靠近中心座的位置厚度更大，向轮辋方向逐步收薄，这种变截面设计一方面可以在满足弯曲疲劳、径向疲劳强度要求的前提下尽可能降低整体重量，减少簧下质量，提升车辆的悬挂响应速度与操控表现，另一方面对称的辐条布局也能让车轮的动平衡校准更容易，减少平衡块的粘贴量。辐条之间的镂空区域预留了足够的刹车散热空间，对应适配大尺寸的通风刹车盘与多活塞卡钳，连续制动时产生的热量可以通过镂空区域快速散出，避免刹车热衰减。

　　实际应用场景里，这类合金轮毂主要适配家用前驱或四驱轿车，日常行驶需要承受垂直方向的车身载荷，过减速带、颠簸路面时的冲击载荷，以及转向、制动时的横向、纵向载荷，建模过程中特意在辐条与轮辋的连接位置做了圆角过渡，消除应力集中点，避免长期交变载荷下出现辐条根部开裂的问题。轮毂的背面做了对应的避让凹槽，对应不同车型的刹车卡钳轮廓，不会在转向、颠簸时出现卡钳蹭轮毂的故障。

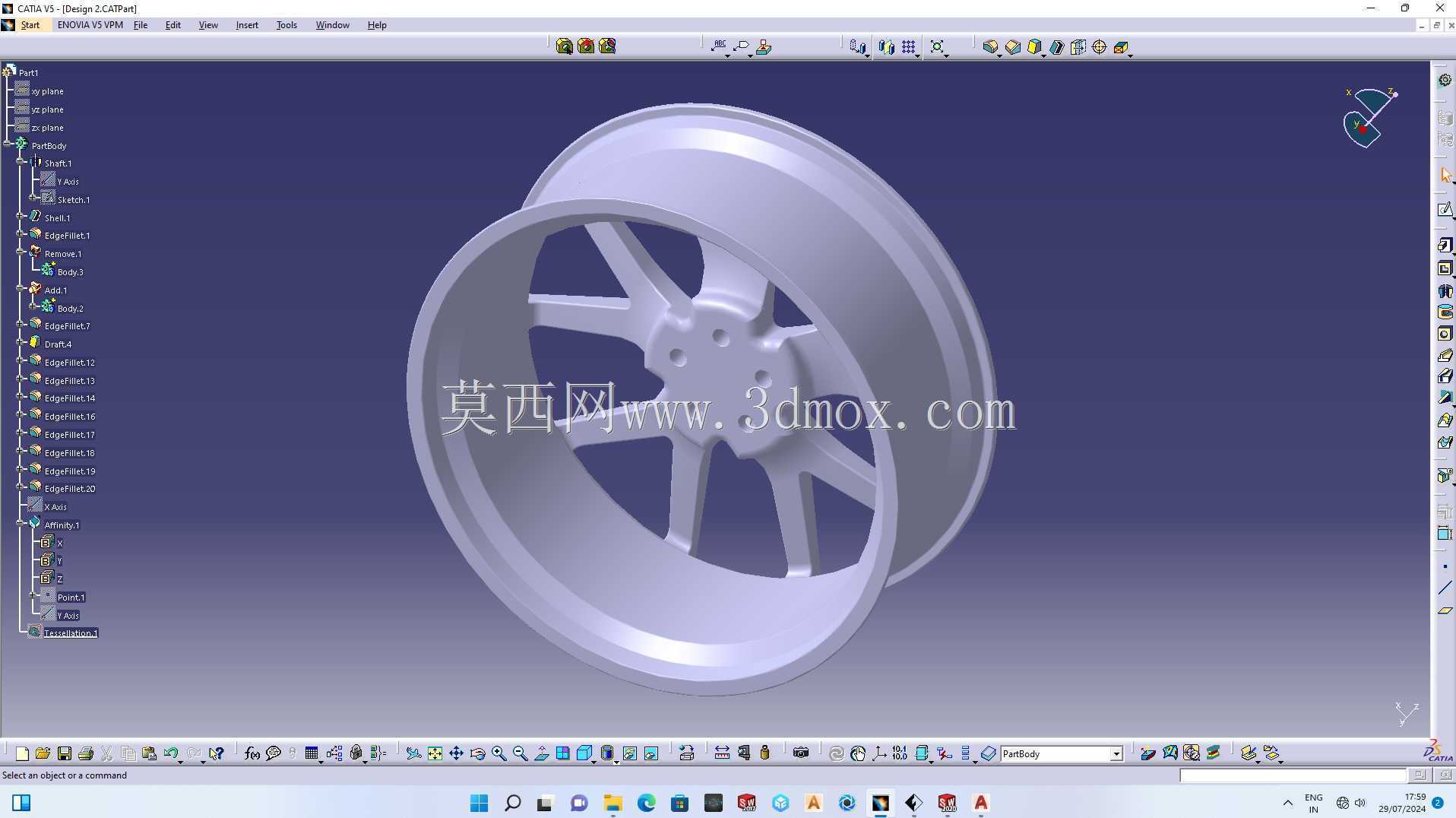

　　设计过程中也考虑了后期的改装适配性，轮辋的偏距参数预留了合理的调整范围，既不会让轮胎突出翼子板，也不会让轮毂过于靠内蹭到悬挂摆臂，轮辐表面的造型做了平滑过渡，没有尖锐的凸起，既方便后期做表面喷涂、抛光处理，也能减少行驶过程中的风阻，同时避免洗车、更换轮胎时划伤操作人员。整个模型的装配基准完全和实车安装基准对齐，导入装配环境后可以直接和转向节、刹车盘、轮胎等部件完成装配干涉检查，不需要额外调整基准坐标，能直接用于底盘总布置的匹配验证，也可以作为后续有限元强度分析、铸造工艺设计的基础模型使用。
