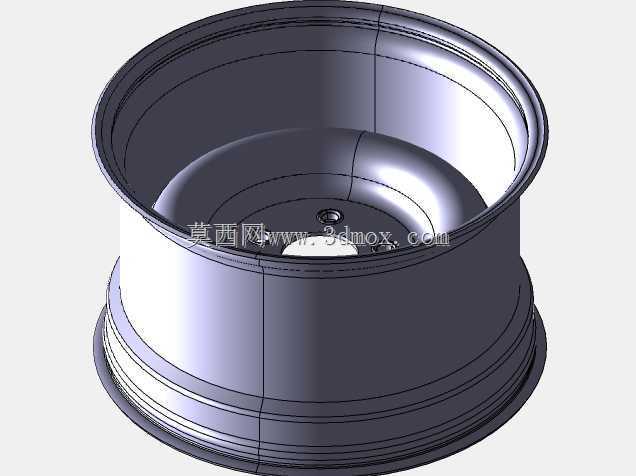

钢制乘用车15寸偏距负15轮辋结构设计

　　在乘用车行走系统的部件设计中，钢制轮辋一直是经济型车型、改装越野车型的核心配套部件，相比铸造铝合金轮辋，钢制轮辋的抗冲击韧性更强，在非铺装路面行驶、遭遇路面坑洼冲击时，不容易出现脆性开裂，即便发生形变也可通过钣金工艺修复，使用维护成本更低，适配日常代步、轻度越野、货运通勤等多种使用场景。这款轮辋的设计围绕9英寸断面宽度、15英寸名义直径、ET-15的偏距参数展开，设计过程中首先要匹配对应规格的无内胎轮胎，轮辋的胎圈座角度、轮缘高度严格遵循乘用车轮辋的行业通用规范，保证轮胎安装后胎圈与轮辋的贴合密封性，避免车辆行驶过程中出现轮胎漏气、胎圈脱开的风险。偏距设置为负15，意味着轮辋的安装面相对中心面向车身外侧偏移15mm，

　　这种参数设置一方面可以增加车辆的轮距，提升车辆过弯时的侧倾稳定性，另一方面也能适配加宽的轮胎规格，给刹车卡钳的改装预留足够的安装空间，避免轮辋内壁与卡钳、转向拉杆发生运动干涉。从结构设计来看，这款轮辋采用分体滚压成型后焊接的钢制结构，轮辋本体由轮缘、胎圈座、槽底、安装盘几部分组成，槽底的下沉深度设计充分考虑了轮胎拆装的便利性，在更换轮胎时可以将胎圈压入槽底，留出足够的操作空间完成胎圈的拆装，不需要使用大力度的撬棍损伤胎圈或轮辋表面。安装盘上的螺栓孔分布圆直径、中心孔尺寸严格对应目标车型的轮毂轴头参数，中心孔与轴头采用过渡配合，承担车辆行驶过程中的径向载荷，螺栓孔采用球面沉孔设计，匹配对应球面的轮毂螺栓，保证螺栓紧固后轮辋的同轴度，

　　避免高速行驶时车轮出现抖动。轮辋的壁厚设计根据不同部位的受力情况做了差异化处理，轮缘部位是承受轮胎侧向力、路面冲击的核心位置，壁厚做了加厚处理，避免过坑时轮缘变形导致轮胎漏气；槽底部位主要承担轮胎安装的容纳功能，壁厚适当减薄以控制整体重量，降低车轮的非簧载质量，提升悬挂系统的响应速度。设计过程中还做了安装边界的干涉校核，当轮辋安装到车桥上时，满打方向的状态下，轮辋外侧与翼子板的间隙预留了足够的安全距离，不会出现蹭翼子板的问题；轮辋内侧与减震器、下摆臂、刹车管路的间隙也做了运动仿真校核，在悬挂上下跳动、转向的全行程内，都不会出现部件干涉。轮辋的通风缺口设置在安装盘与轮辋本体的连接位置，行驶过程中气流可以通过缺口流经刹车盘表面，

　　带走刹车过程中产生的热量，避免刹车系统热衰减，提升连续制动时的安全性。钢制轮辋的表面处理预留了电泳、喷粉的工艺余量，设计时考虑了冲压、滚压、焊接工序的工艺可行性，所有折弯位置都设置了合理的圆角，避免冲压过程中出现应力集中导致的钢板开裂，焊接位置的坡口设计也适配常规的气体保护焊工艺，保证焊接后的结构强度，能够承受车辆满载、急加速、急制动、过弯时的复合载荷。
