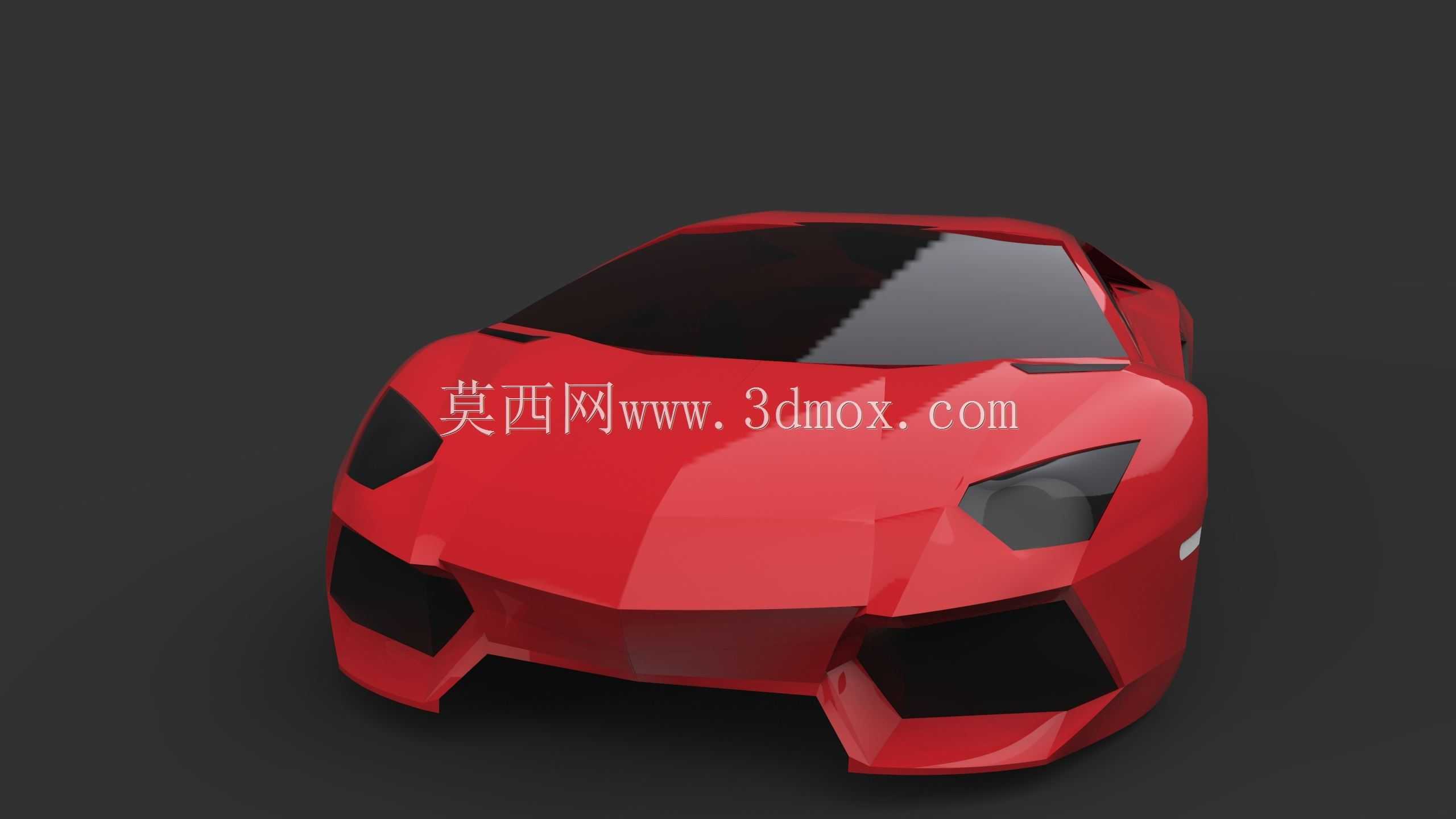

兰博基尼跑车外观曲面造型设计

　　做曲面建模的同行大多有体会，超跑外观是曲面练习里绕不开的硬骨头，这类模型不需要考虑底盘动力、内饰装配的复杂约束，核心就是把外观曲面的光影连续性、棱线转折的锐利度做准，刚好能练熟CATIA V5曲面工作台里的多截面曲面、桥接、填充、曲率分析这些核心命令。很多刚接触曲面的新手容易陷入“看着像就行”的误区，实际上超跑的每一条棱线、每一个曲面的曲率变化，都和实车的空气动力学设计、视觉比例直接挂钩，差几毫米的曲率偏差，渲染出来的光影就会完全走形，失去超跑那种棱角分明又流畅顺滑的质感。

　　这个模型的建模逻辑是从整车外轮廓控制线开始搭骨架的，先定好整车的长宽高基准边界，超跑的低趴姿态核心在于轴距与车高的比例，轮拱位置的突出量、前唇的离地间隙、车顶线条从A柱到车尾的下滑斜率，都是先通过空间里的3D曲线定好控制点，再逐段搭建曲面。前脸部分的大尺寸进气区域，不是简单的凹陷切割，而是要顺着车头棱线的走向做曲面的自然收窄，两个大灯的多边形轮廓，边缘的倒角曲率要和周围曲面的G2连续性匹配，不然做渲染的时候，大灯边缘会出现生硬的折痕，和实车的一体化视觉效果差很多。

　　车身侧面的棱线是整个模型的难点，从前轮拱后方一直延伸到车尾的腰线，不是一条等曲率的直线，而是随着车门曲面的起伏有细微的曲率变化，这条线做准了，整车的肌肉感才能出来。很多新手做这部分的时候，容易把腰线做的过于生硬，或者曲面衔接处出现曲率断层，这时候就要用曲率梳反复检查相邻曲面的连续性，调整控制点的权重，让曲面过渡既保持棱线的锐利感，又不会出现突兀的折角。侧窗的曲面也要贴合车顶的下滑弧度，玻璃的黑边区域宽度要保持均匀，不能随着曲面变化出现宽窄不一的情况，这些细节都是判断曲面建模功底的地方。

　　车尾部分的扩散器造型、后保险杠的棱角转折，同样要遵循整车的曲面逻辑，所有的分件线都要依附在主曲面上，不能出现线条飘在曲面外的情况。轮拱的位置要预留出轮胎的安装空间，轮拱曲面的弧度要和轮胎的外轮廓匹配，保证轮胎转动时不会和轮拱发生干涉，虽然这是外观练习模型，但基本的安装边界逻辑还是要符合实车的工程设定，不能为了造型好看就随意压缩轮拱和轮胎之间的间隙。

　　这类曲面模型的实际用途，一方面是作为CAD曲面教学的练习案例，让学习者掌握复杂A级曲面的搭建思路，理解曲率连续在工业产品外观设计里的重要性；另一方面也可以作为汽车外观设计的概念参考，在做新车型的前期造型推敲时，这类成熟超跑的曲面逻辑可以提供设计参考，帮助设计师快速把握运动型乘用车的造型比例与曲面转折规律。建模过程中不需要考虑钣金冲压的拔模角度、壁厚这些工程化参数，核心是把曲面的光影效果、比例姿态做准确，重点训练对空间曲线的控制能力，以及不同曲面之间的衔接技巧，毕竟不管是做汽车外观，还是做消费电子的曲面外壳，核心的曲面建模逻辑是相通的，把超跑这类高难度曲面练熟，再做其他工业产品的外观曲面就会顺畅很多。

　　在做曲面拆分的时候，要尽量把大面拆成逻辑清晰的几个部分，不要用一张大面去硬拉整个车身，那样后期调整曲率的时候会非常麻烦，每个曲面的控制点数量也要尽量精简，多余的控制点会导致曲面出现不必要的起伏，反而增加调整的难度。做完所有主曲面之后，还要做整体的曲率检查和光影分析，把模型放到不同角度的光源下看反光的走向，如果反光条出现扭曲、断裂，就说明对应位置的曲面连续性有问题，需要回到曲线或者曲面层面调整控制点，直到所有曲面的反光都顺滑流畅，棱线位置的转折锐利均匀，整个模型的外观质感才能达到要求。
