小型农用轮式拖拉机整机结构三维设计

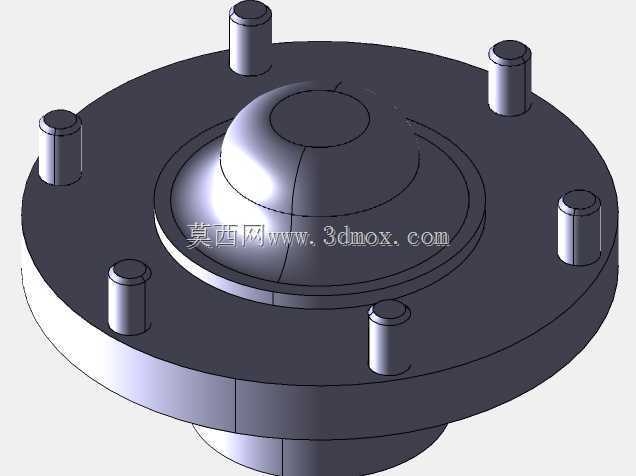

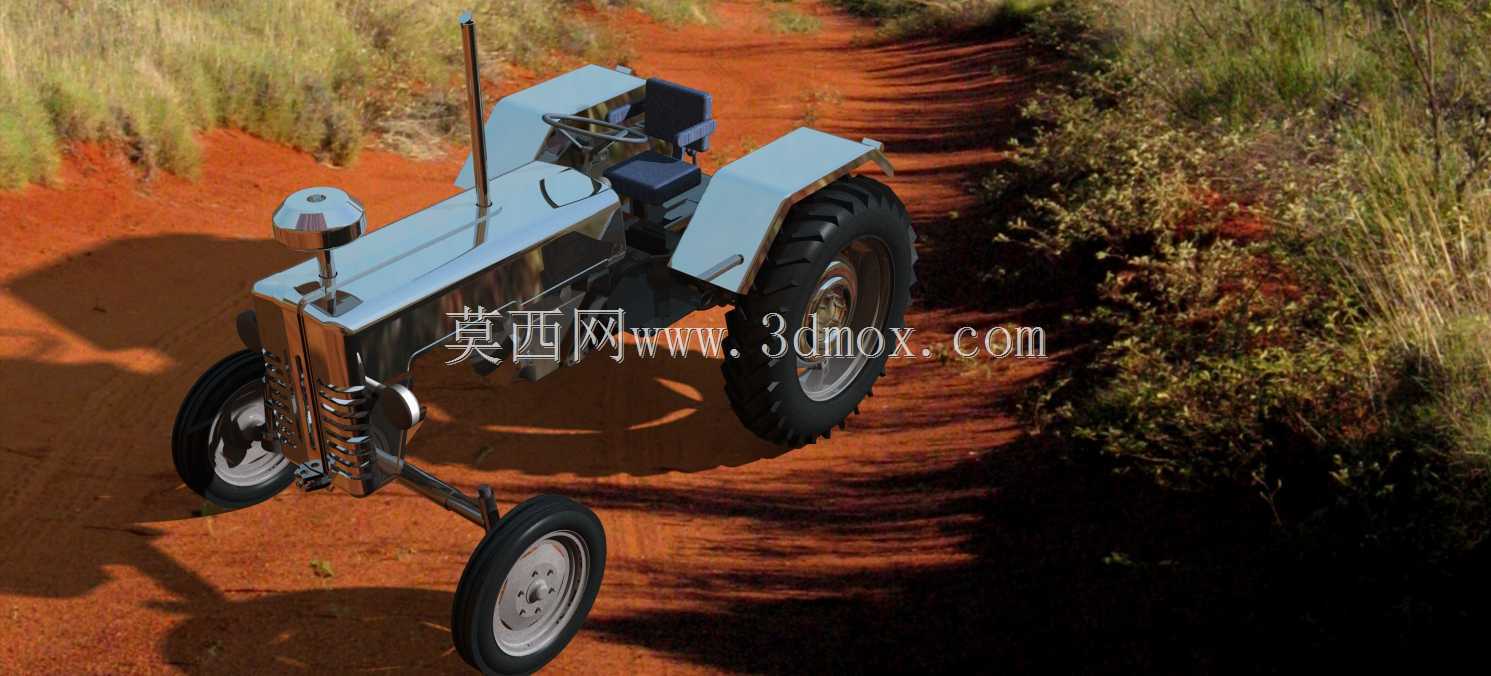

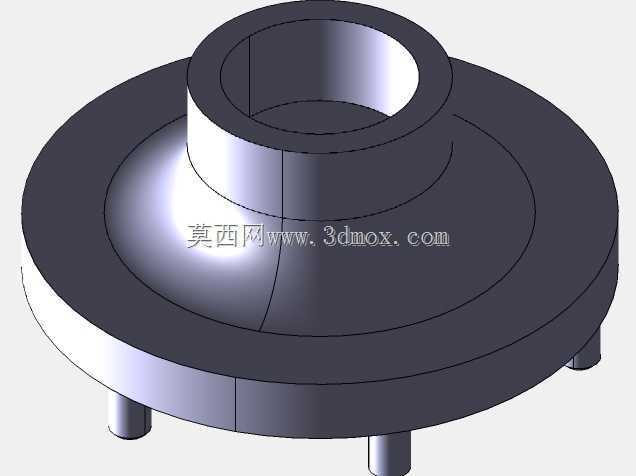

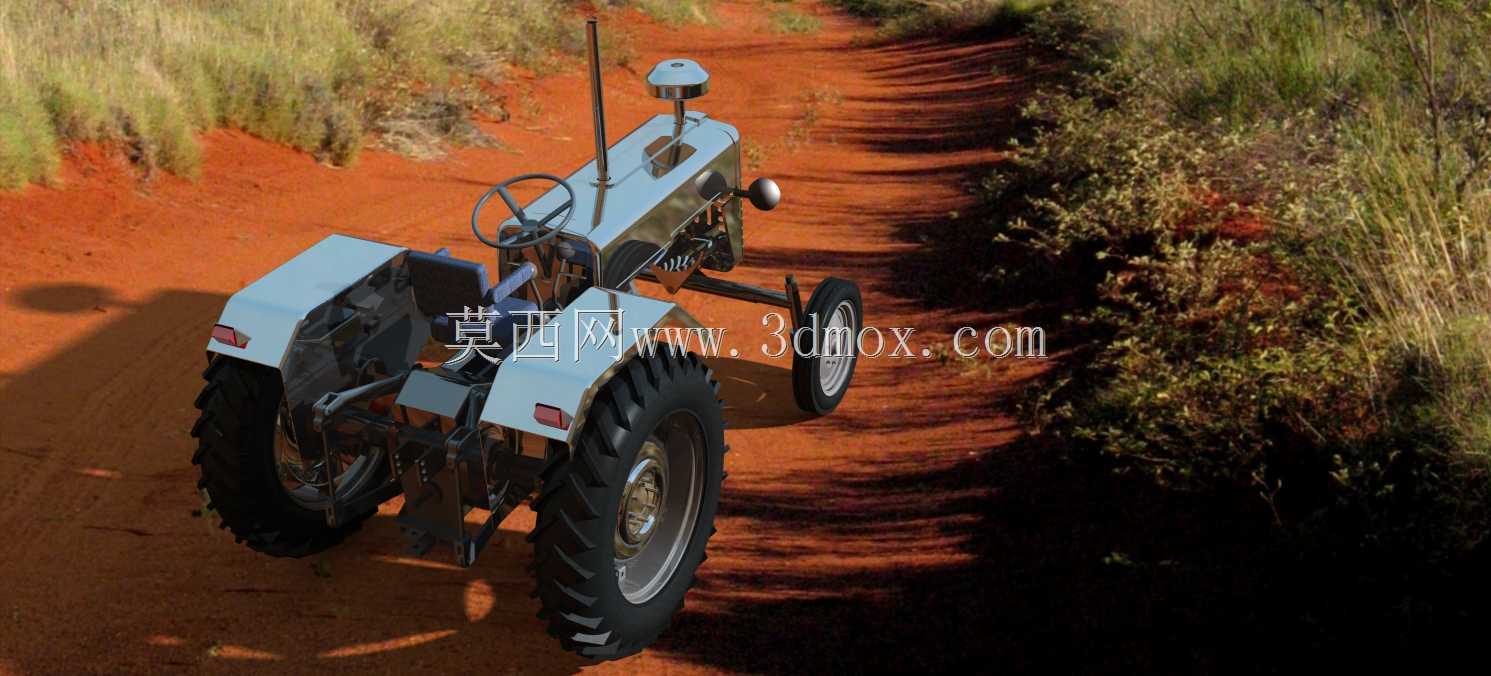

　　这款小型轮式拖拉机的三维结构设计，首先锚定丘陵山地小块农田作业、果园行间管护、乡村短途农资转运这三类核心应用场景，在建模阶段就把非道路作业的通过性、小半径转向灵活性作为核心设计约束，没有照搬大马力大田拖拉机的宽体布局逻辑。从整机功能架构来看，模型完整还原了动力输出单元、传动变速单元、转向操控单元、行走承载单元、驾驶操作区五大核心模块的装配关系，没有做简化省略处理，每个部件的安装定位、配合间隙都按照实际工程装配要求做了约束，能直接用于结构干涉检查、运动仿真验证。

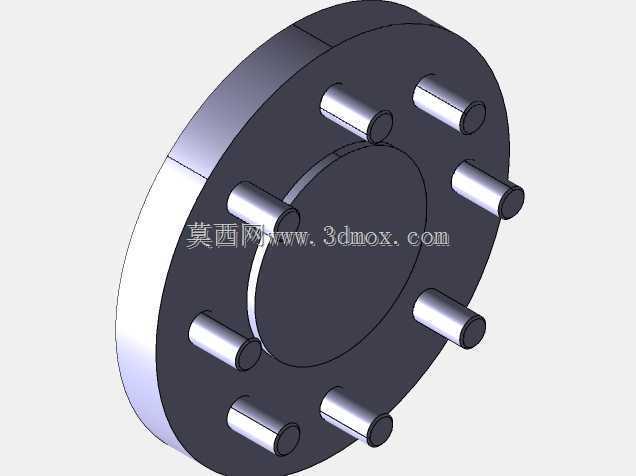

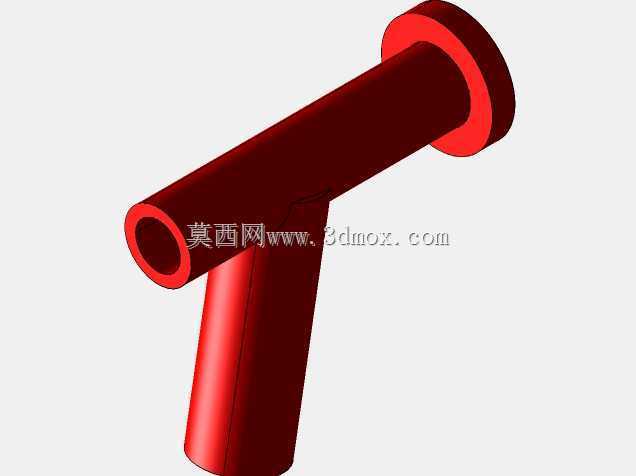

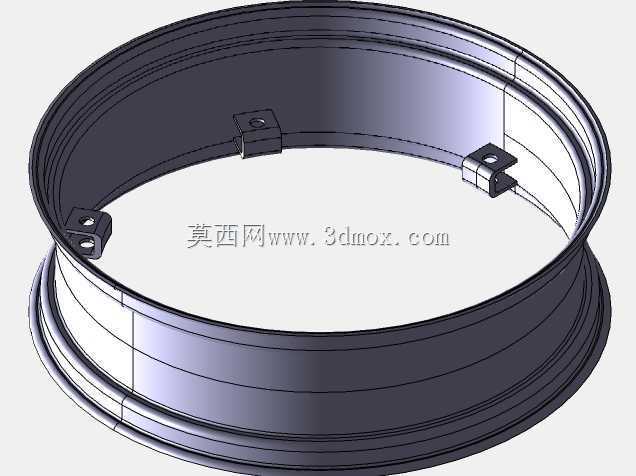

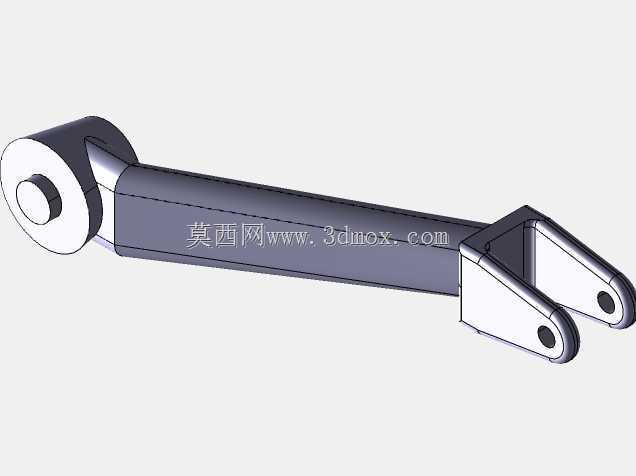

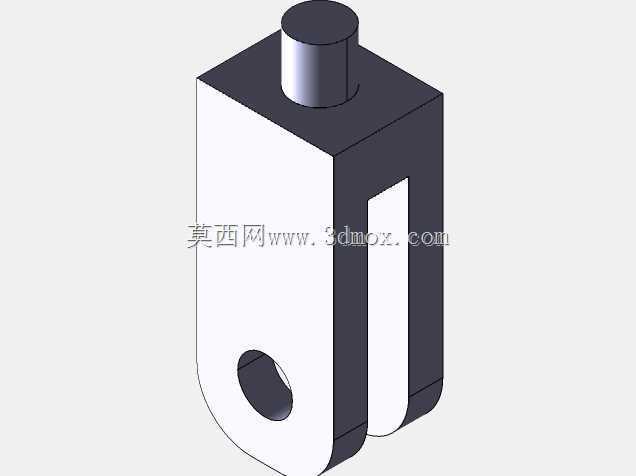

　　设计思路上，优先考虑了丘陵地块的作业边界：整机轮距控制在1.2米级别，轴距设置在1.6米左右，最小离地间隙预留了280毫米，既能够顺利进入行距3米以上的成年果园行间完成旋耕、开沟、植保作业，也能在宽度不足2米的乡村机耕道上完成双向会车，最小转弯半径控制在3.5米以内，应对山区零散地块的掉头、转向操作不会出现卡滞。前桥采用了可调式转向节结构，转向拉杆的布置避开了前保险杠的突出位置，即使在坑洼路面前轮跳动量达到120毫米时，也不会出现拉杆与车架、轮辋的运动干涉，这一点在建模阶段通过运动仿真做了多轮验证，把实际作业中容易出现的结构磕碰问题在设计阶段就排除了。

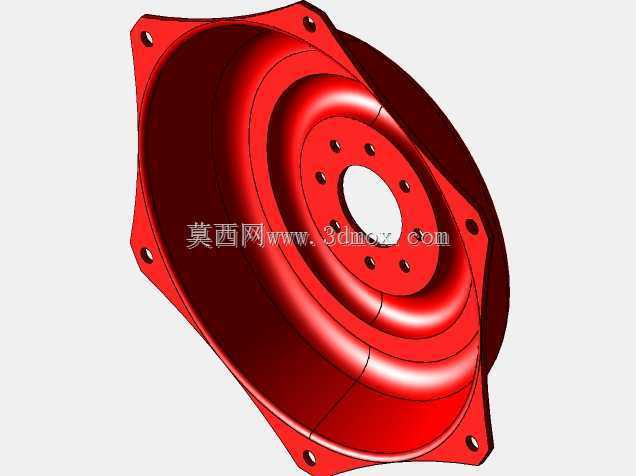

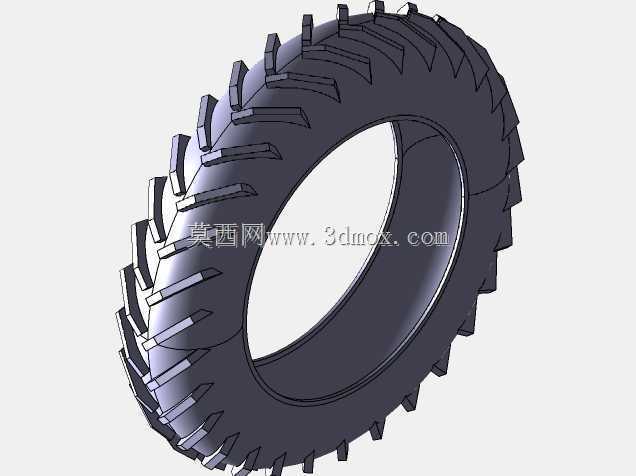

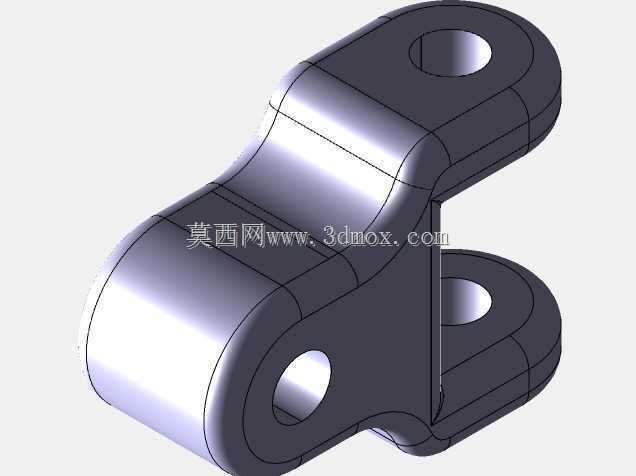

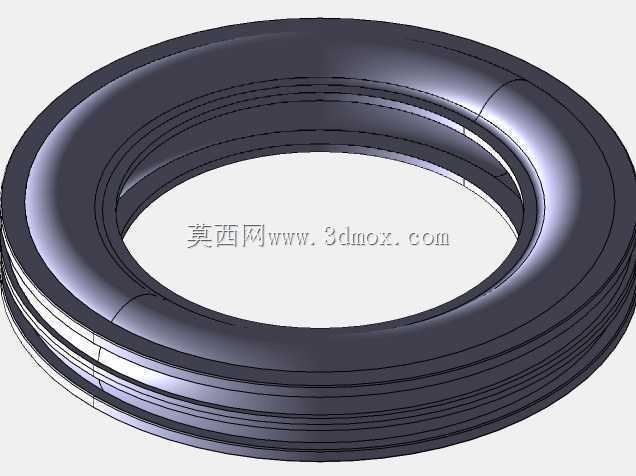

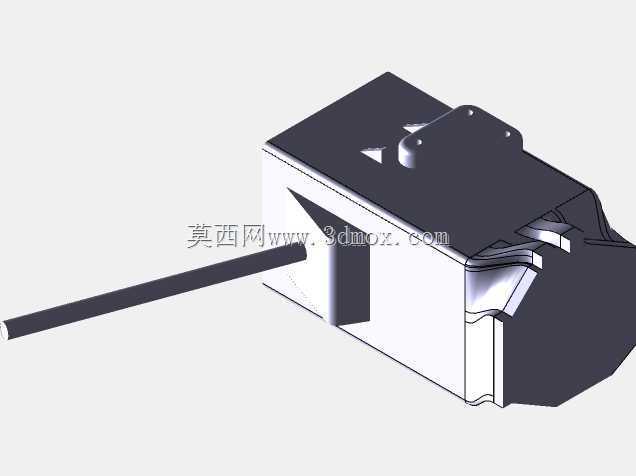

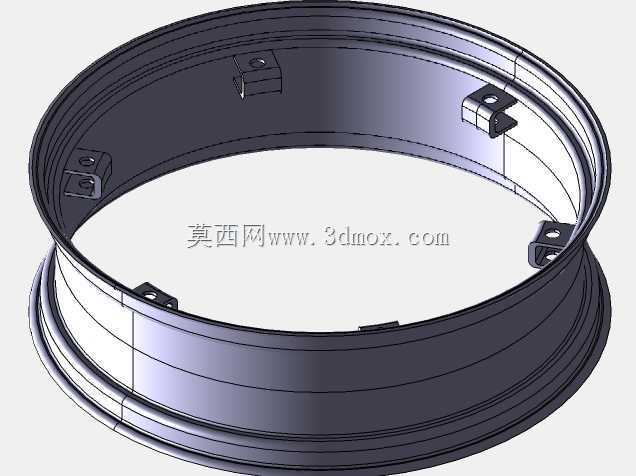

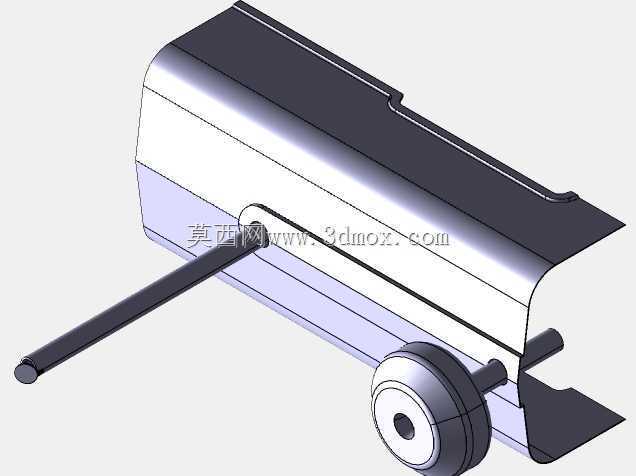

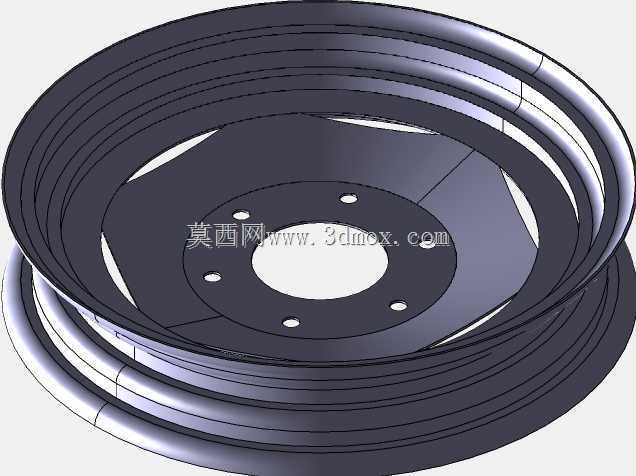

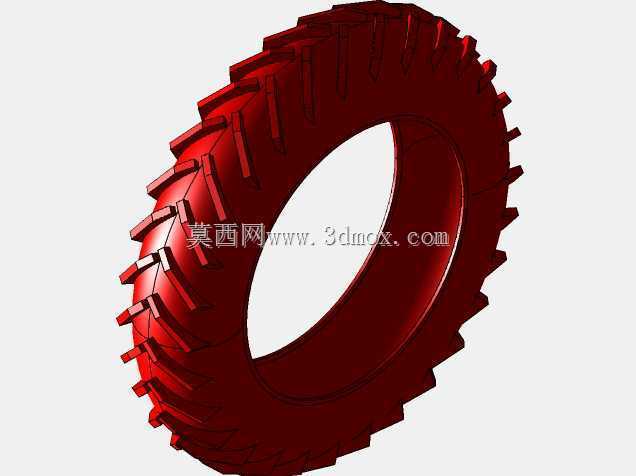

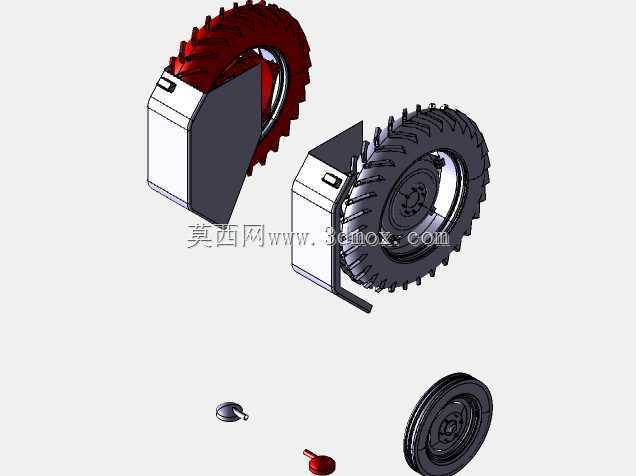

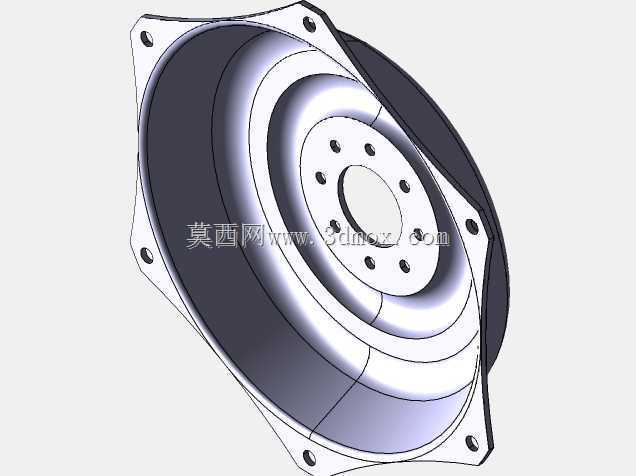

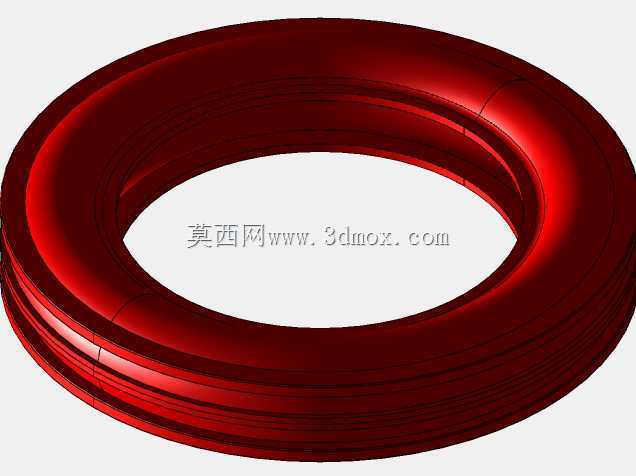

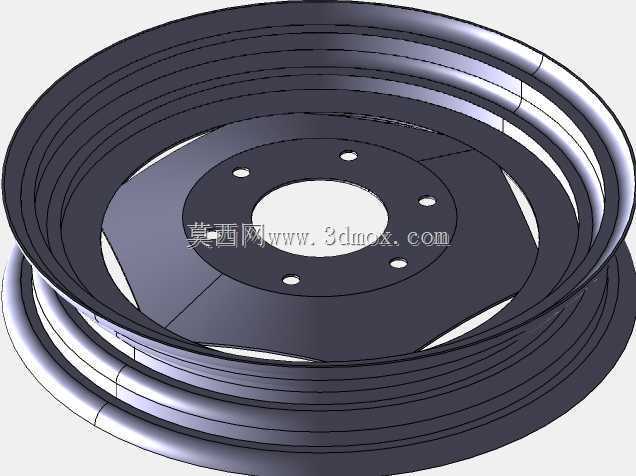

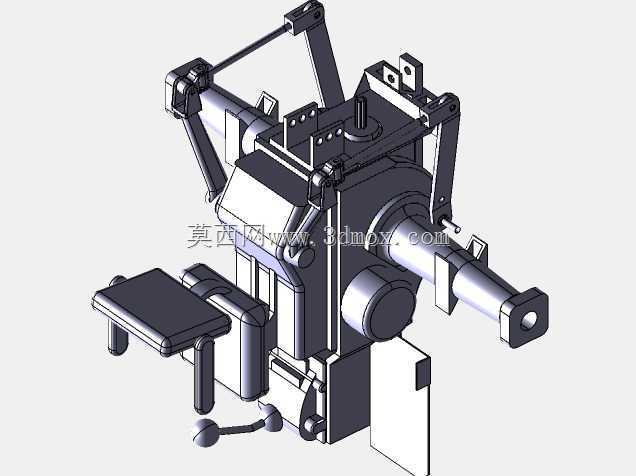

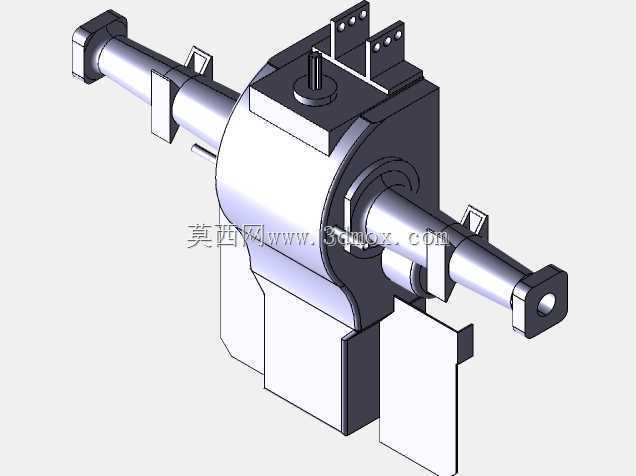

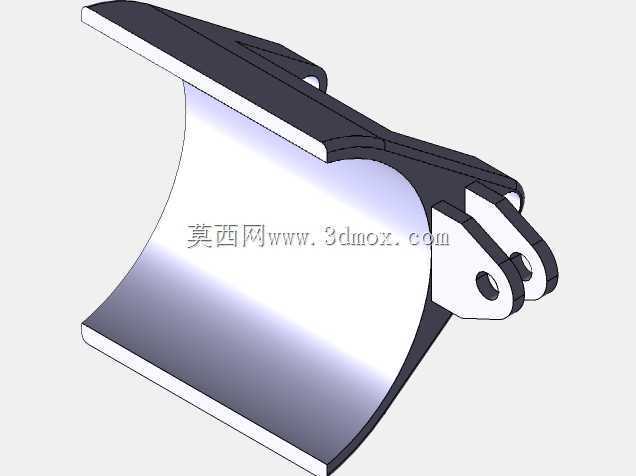

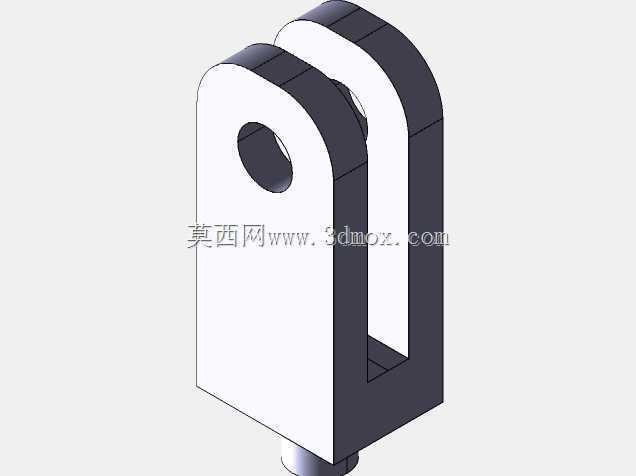

　　行走机构的设计匹配了非硬化路面的附着需求：后轮采用大直径人字花纹轮胎，胎面宽度设置为280毫米，在松软耕地作业时能够降低接地比压，减少轮胎打滑损耗；前轮采用窄型导向轮胎，转向阻力更小，同时不会过度碾压作物根区。传动系统的布置采用了发动机纵置、变速箱直连后驱动桥的布局，减少了中间传动环节的动力损耗，动力输出轴的位置预留了后挂农机具的标准安装接口，挂接旋耕机、拖车、开沟器等常规农机时，不需要额外改装连接支架，接口尺寸完全匹配通用农机的挂接规范。

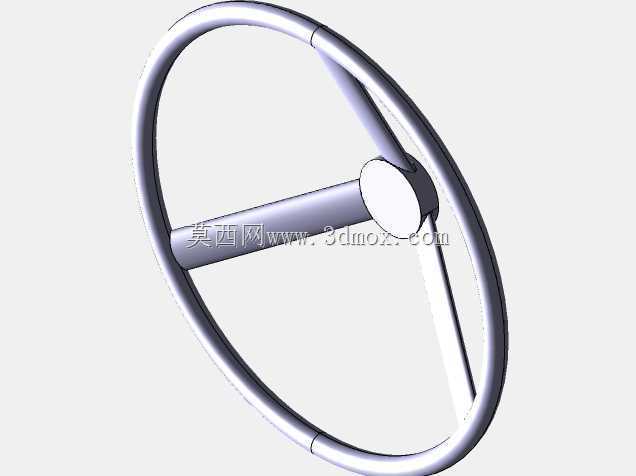

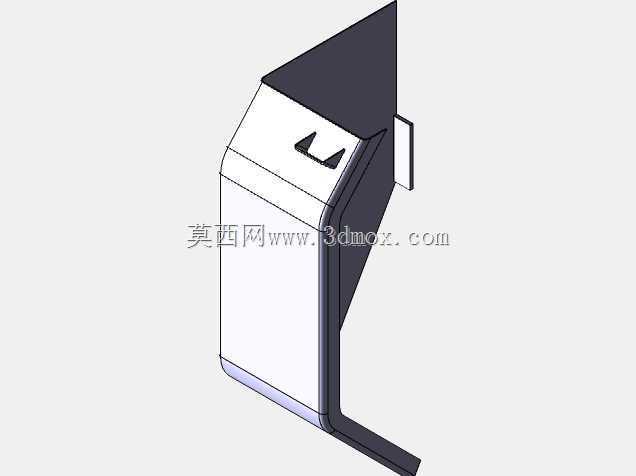

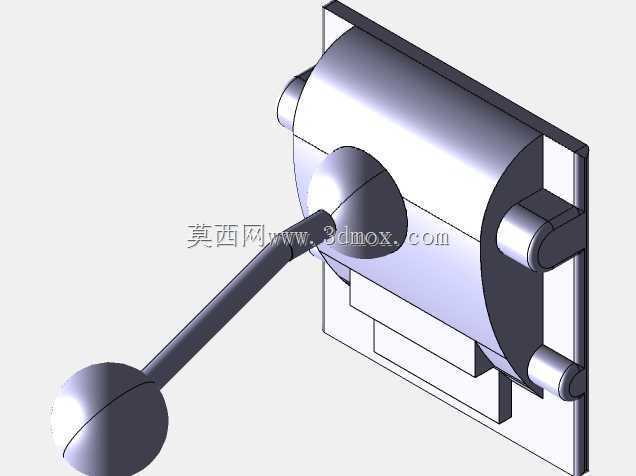

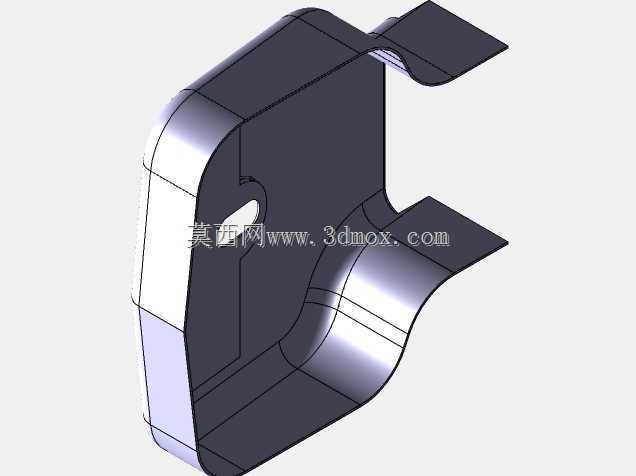

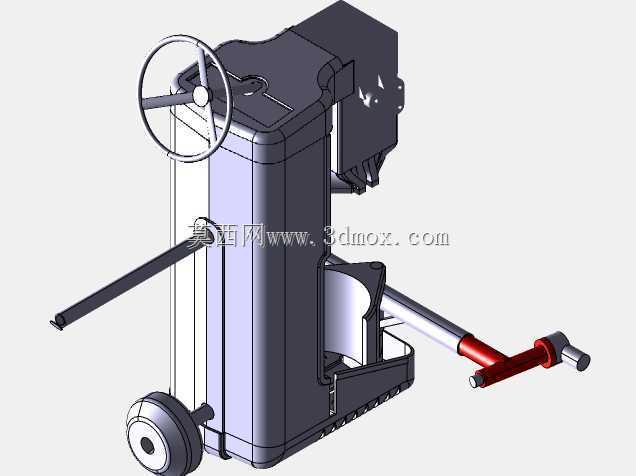

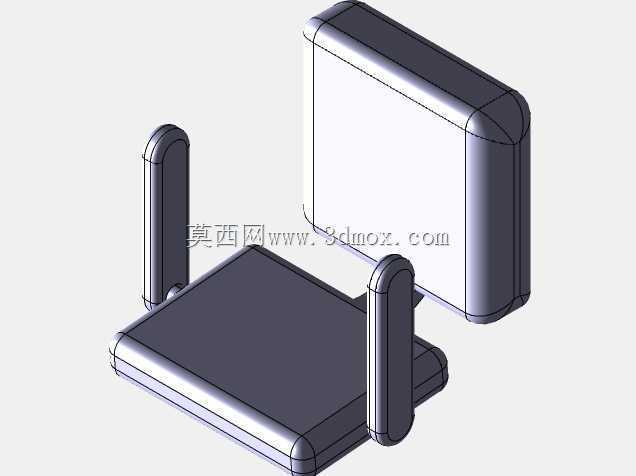

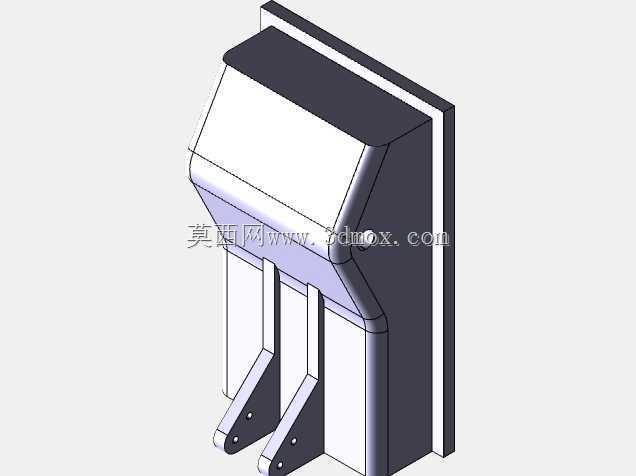

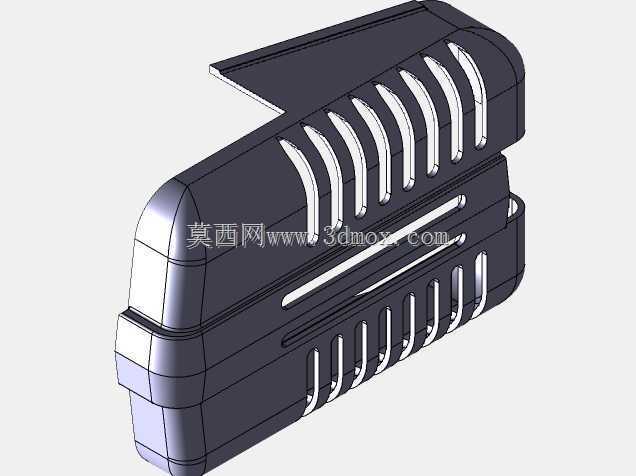

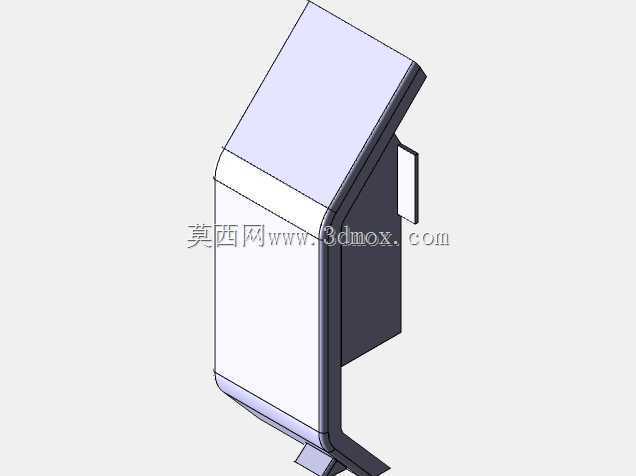

　　驾驶区的布局充分考虑了长时间作业的操作便利性：座椅位置设置在前后轴荷的中心点附近，作业时的颠簸感能够被前后轮胎的缓冲均匀分散，减少驾驶员的疲劳感；操纵杆、踏板的布置位置按照人机工程学参数做了定位，方向盘倾角设置为25度，驾驶员正常坐姿下手臂自然伸展即可完成转向操作，离合、制动、油门踏板的间距预留了足够的操作空间，不会出现误踩的情况。发动机舱的覆盖件采用了快拆式的固定结构，日常维护时不需要拆解大量螺栓即可完成空滤更换、机油检查、皮带张紧度调整等常规保养操作，覆盖件的散热格栅开孔方向做了导流设计，作业时迎面气流能够直接流经发动机水箱散热片，避免长时间大负荷作业出现水温过高的问题。

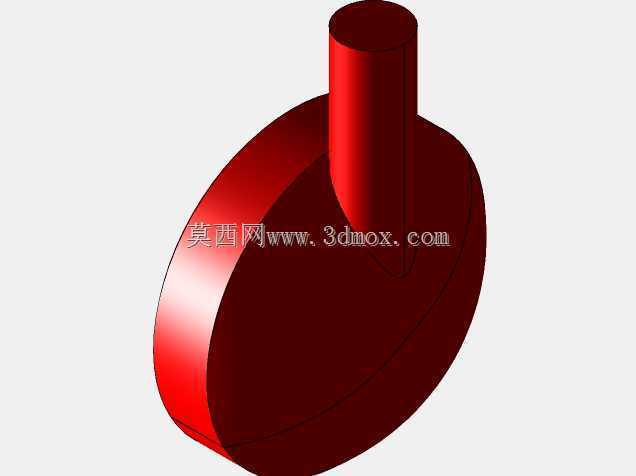

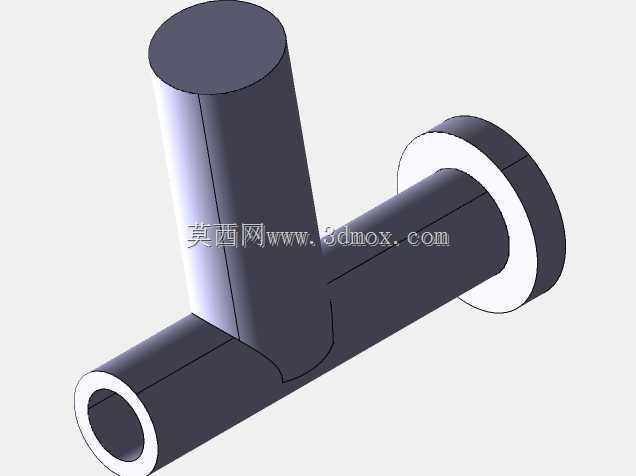

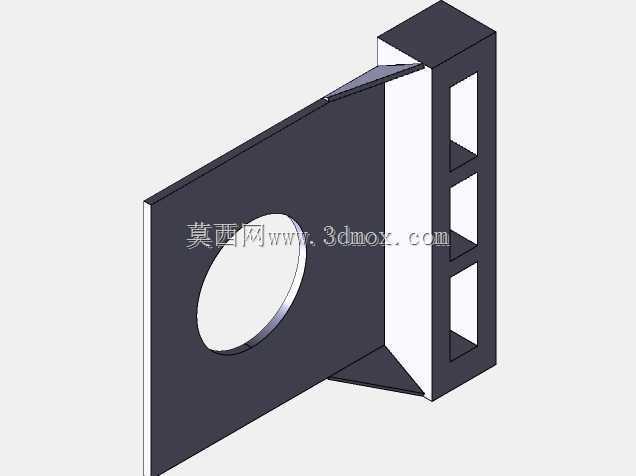

　　车架部分采用了边梁式槽钢焊接结构，纵梁的截面尺寸根据不同位置的载荷做了差异化设计，发动机安装位置、后驱动桥连接位置的纵梁做了加厚加强处理，能够承受大负荷作业时的冲击载荷，同时不会过度增加整机自重。前部配重的安装位置预留了标准的配重块固定接口，用户可以根据后挂农机具的重量调整前部配重的数量，避免作业时出现前轮翘头的安全隐患。排气系统的布置沿着车架右侧纵梁向上延伸，排气出口高度超过驾驶员头部位置，作业时的废气不会直接飘向驾驶区，同时排气管道的隔热层安装位置做了避让，不会出现高温管道烤灼相邻线束、油管的问题。

　　从安装边界来看，整机所有外露部件的突出量都做了严格控制，左右两侧最宽位置不超过后轮外侧端面，前部保险杠的突出量控制在150毫米以内，后部挂接接口的位置与后轮胎端面齐平，在狭窄空间作业时，驾驶员只需要参照轮胎位置就能判断整机的通行边界，减少刮蹭障碍物的概率。所有燃油管路、液压管路的布置都沿着车架内侧走线，管卡的固定间距设置为300毫米，作业时的震动不会导致管路出现晃动磨损，管路接头的位置预留了足够的扳手操作空间，后期更换管路时不需要拆解周边其他部件。
