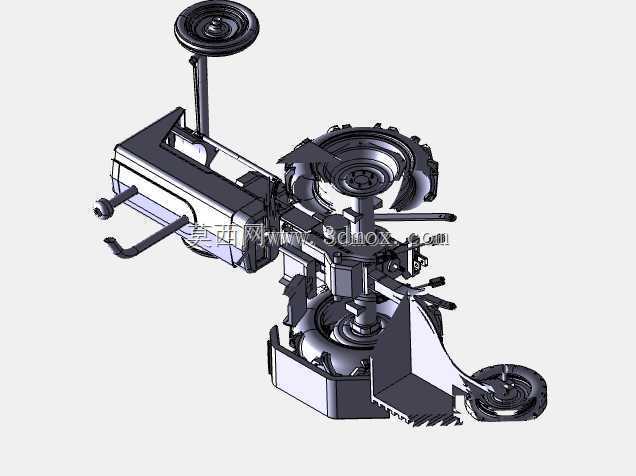

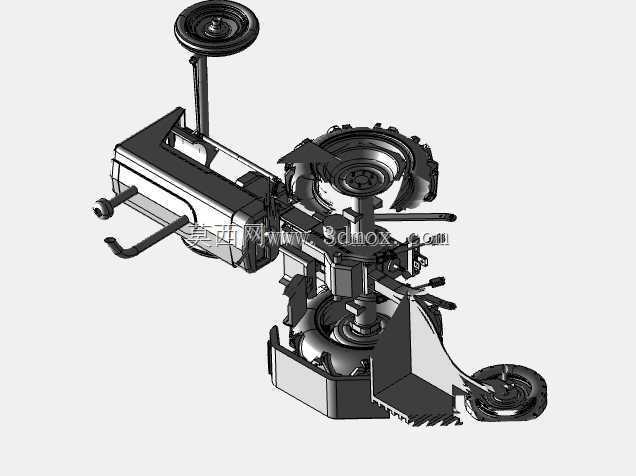

轮式农用作业拖拉机整机结构三维设计

　　这款轮式拖拉机的三维结构设计，首先围绕丘陵与平原交错地带的小地块农业作业场景展开，日常可配套旋耕机完成旱地碎土、起垄作业，挂接播种总成能实现玉米、小麦等旱作作物的精量播施，后置动力输出轴还可连接秸秆粉碎装置，完成收获后的田间残茬处理，在散户种植、小型家庭农场的生产环节中，能覆盖从种到收的多数动力配套需求。从结构布局来看，整机采用前置发动机、中置操纵台、后置动力输出的经典排布，发动机安装位预留了三点式悬置的安装孔位，悬置软垫的压缩行程在建模时就做了限位约束，避免田间颠簸工况下动力总成出现过大位移，碰撞周边的覆盖件与管路。转向系统采用全液压转向结构，转向立柱的倾斜角度做了多档位调节的结构预留，方向盘的安装高度可适配不同身高的操作人员，

　　转向拉杆的球头位置做了防尘罩的安装槽设计，能阻挡田间泥沙进入铰接部位，减少日常作业的磨损量。行走部分的后轮采用大直径人字胎结构，轮辋与轮毂的连接螺栓做了等强度排布，轮距调节的滑槽在建模时预留了三个固定档位，可适配不同垄距的作业需求，避免作业过程中轮胎碾压垄台造成作物损伤；前轮采用单轮导向结构，转向节的主销后倾角、内倾角都按照农用作业的转向回正需求做了参数匹配，低速田间转向时无需额外施加过大的操作力，硬化路面转移时也能保持直线行驶的稳定性。传动系统的离合器、变速箱、中央传动壳体做了一体化的装配约束建模，变速箱的换挡拨叉、同步器结构都按照实际装配关系做了运动干涉检查，每个档位的齿轮啮合间隙都预留了合理的公差范围，

　　避免建模阶段出现结构卡死的问题；后置动力输出轴的转速设定为常用的农业机械配套转速，输出法兰的尺寸符合通用农机挂接标准，可直接适配市面多数小型农机具，无需额外制作转接法兰。操纵区域的踏板布局按照人机工程学做了位置优化，离合器、制动、油门踏板的踩踏行程都做了合理设定，制动踏板采用联锁结构，田间作业时可单侧制动实现小半径转向，道路转移时可联锁两侧车轮保证制动稳定性；座椅安装位置设置了减震弹簧的安装位，可过滤田间作业时的高频颠簸，降低操作人员的长时间作业疲劳。覆盖件的设计兼顾了散热与防护需求，发动机侧围的散热格栅开孔方向顺着行驶气流方向设置，能保证作业过程中散热系统的进风量，同时格栅的间隙尺寸做了控制，避免田间作业时秸秆、

　　杂草被吸入散热舱堵塞散热器；底部的护板做了可拆卸结构，日常维护时可快速拆下清理缠绕在传动部件上的杂草，也方便检查底盘部件的连接螺栓松紧度。整机的外形尺寸在建模时就考虑了乡村道路的通行限制，宽度控制在常规乡村机耕道的通行范围内，长度方向的前悬、后悬尺寸做了优化，挂接农机具后的转弯半径能满足小地块的转向需求，无需频繁倒车调整机位。液压悬挂系统采用三点式挂接结构，提升臂的行程范围可适配不同耕深的作业需求，液压油缸的安装位置做了受力优化，作业时悬挂机构的受力可均匀传递到底盘壳体，避免局部应力集中造成结构开裂；液压管路的排布沿着底盘纵梁布置，管卡的安装位做了等距预留，避免管路与运动部件出现摩擦破损，同时管路的弯曲半径都符合液压系统的安装规范，减少管路的沿程压力损失。燃油箱的布置位置避开了发动机的高温区域，油箱容积按照满负荷作业6小时以上的续航需求设计，减少作业过程中频繁加油的辅助时间，油箱加油口的位置设置在操作人员可触及的范围内，日常加油无需攀爬机身。电气系统的线束排布做了分区域固定，主线束沿着车架纵梁内侧布置，外接农机具的线束预留了快插接口，作业时可快速连接农机具的照明、信号线路，线束的防护等级按照田间多尘、多水的工况做了匹配，避免作业过程中出现线路短路故障。
