自行车减震器SolidWorks三维模型

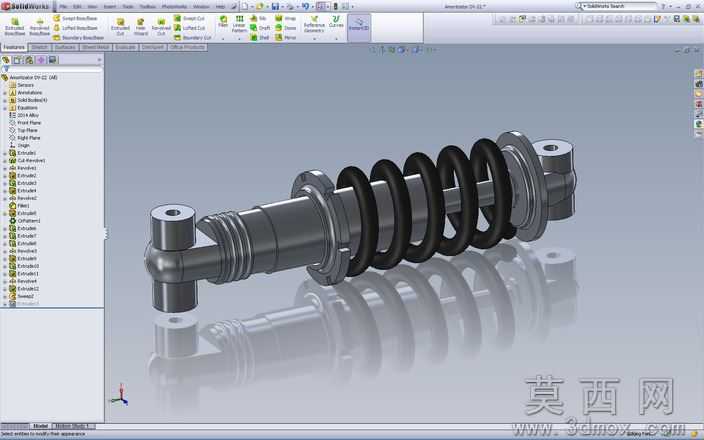

本模型为自行车专用减震器三维数字化模型，采用SolidWorks2009版本完成全参数化建模，建模流程遵循机械零件正向设计逻辑：首先绘制减震器核心阻尼杆的二维回转草图，通过旋转凸台命令生成阻尼杆基体，依次完成端部连接吊耳、密封卡槽、限位轴肩的特征创建；随后绘制减震弹簧的螺旋线路径，设定匹配自行车减震需求的螺距、圈数与弹簧丝直径参数，通过扫描命令生成螺旋弹簧实体；再完成上下限位挡圈、端部连接衬套、密封端盖等附属零件的独立建模，最终按照实际装配关系完成所有零件的同轴心配合、端面限位配合，还原真实减震器的装配层级，所有特征均保留完整参数，可根据不同车型的减震需求快速调整杆径、弹簧刚度、整体行程等核心参数。

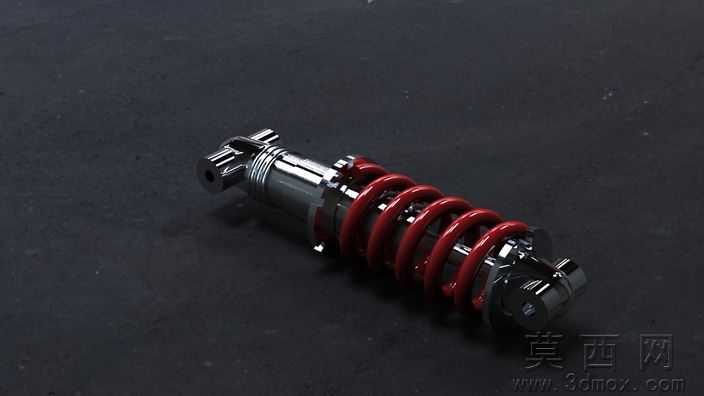

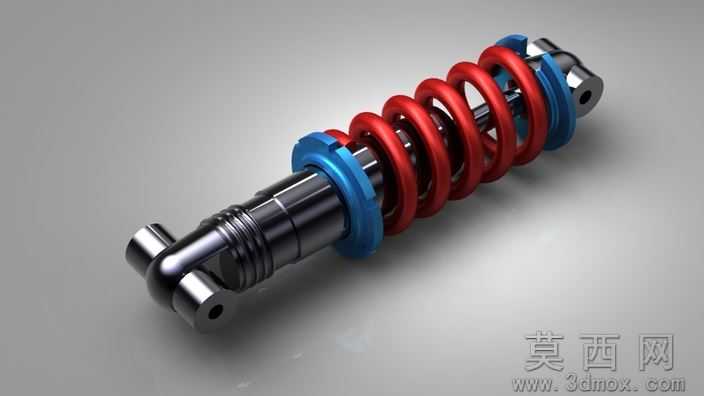

模型渲染阶段针对不同零件赋予了贴合实物的材质属性：阻尼杆主体赋予抛光金属材质，还原金属活塞杆的高反光金属质感；上下限位挡圈赋予阳极氧化蓝色金属材质，模拟铝合金硬质氧化的表面效果；螺旋弹簧赋予红色喷塑弹簧钢材质，还原弹簧表面的哑光塑粉质感；端部连接吊耳赋予发黑处理钢材材质，还原连接部件的耐磨表面特性，渲染效果清晰展现各零件的结构层次与材质差异。

结构原理上，该减震器为弹簧阻尼一体式结构，核心依靠螺旋弹簧吸收路面传递的冲击载荷，通过阻尼杆内部的阻尼结构耗散冲击能量，避免骑行过程中弹簧反复弹跳造成的操控不稳，两端的吊耳结构分别用于连接自行车车架与后轮摇臂，可适配山地自行车、卧式三轮车等车型的避震需求，结构紧凑，减震行程适配非铺装路面的骑行场景。

软件兼容方面，模型原生为SolidWorks2009格式，所有零件特征、装配配合关系完整保留，可通过SolidWorks2009及以上版本直接打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，不存在特征丢失、装配错位等问题。

研发教学应用层面，该模型可用于自行车零部件设计研发环节，作为减震系统选型、结构优化的基础模型，帮助设计人员验证不同弹簧参数下的减震性能；也可作为机械设计教学的典型案例，用于讲解螺旋类零件建模、装配体配合设计、弹簧减震结构原理等知识点，适合机械类专业学生、自行车设计从业者学习参考，也可用于三维建模软件的操作练习，掌握回转类零件、螺旋扫描特征的建模技巧。
