带轮式牵引结构复古火炮装配结构

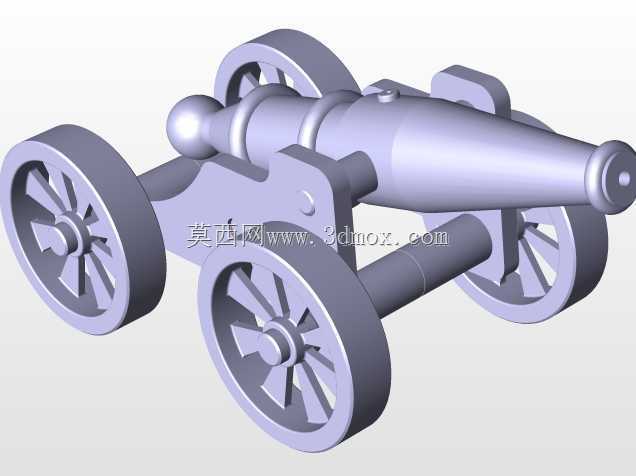

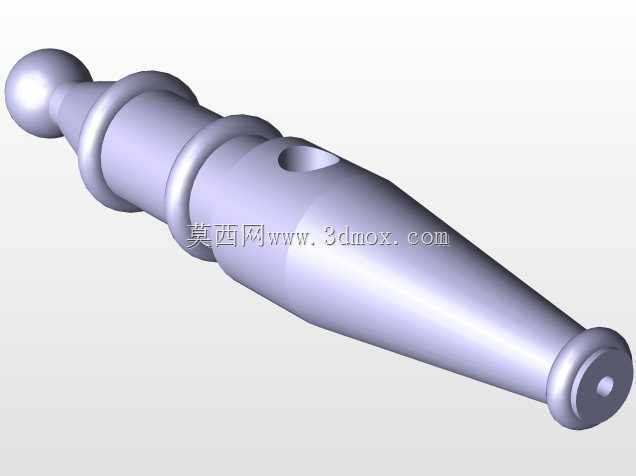

　　这套轮式火炮的三维装配结构，还原了古式滑膛火炮的典型机械构造，在文旅场景的仿古装备展陈、历史题材的影视道具制作、军事科普类的互动教具开发领域都有对应的应用空间，不同于制式列装的现代火炮结构，这类复古轮式火炮的结构逻辑更偏向早期工业时代的机械加工水平，所有构件的连接方式、受力路径都贴合当时的制造工艺特点。从实际用途来看，这类结构的火炮在历史场景中承担野战攻防、要塞守备的火力输出作用，对应的三维结构可用于复刻展品的结构校核，避免传统手工测绘复刻出现的装配干涉、结构受力不合理问题，也能为文创类衍生产品的结构设计提供精准的尺寸参考。整个装配体的功能特性围绕火炮的作战使用需求设计，炮身部分采用前粗后细的锥形结构，炮尾设置球形堵头结构，

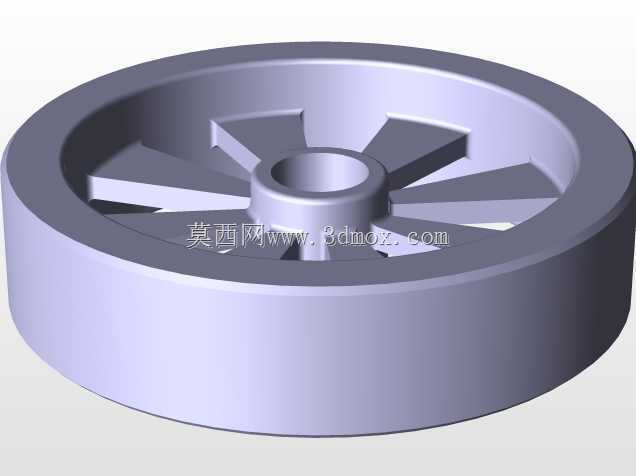

　　既可以承受发射时的膛内反冲力，也能通过炮身与炮架的连接轴调整俯仰射角，适配不同射程的打击需求；两侧的大直径辐条轮采用多辐条支撑结构，轮缘做加厚处理，能够适应野外非铺装路面的牵引移动，轮轴与炮架的连接位置设置横向支撑梁，抵消牵引移动时的侧向扭力，避免行进过程中炮架出现结构变形。设计思路上完全贴合早期机械加工的工艺限制，所有构件均采用规则的回转体、平面切削结构，没有复杂的曲面异形构件，降低铸造、切削加工的难度，炮架部分的支撑结构采用三角受力布局，前后支撑点与轮轴形成稳定的支撑三角形，发射时的后坐力可以通过炮架下方的支撑块直接传递到地面，减少炮身的位移量，不需要额外设置复杂的后坐缓冲结构，符合当时的材料性能与加工能力。外形尺寸方面，

　　炮身总长度与轮径的比例控制在3:1左右，保证牵引移动时炮身重心落在轮轴靠前的位置，牵引时不会出现炮尾下坠的问题，炮架的宽度略大于轮距，保证侧向射击时的结构稳定性，不会出现侧翻风险；安装边界上，轮轴与炮架的连接采用可拆卸的销轴结构，方便长途运输时的拆解分装，炮身与炮架的俯仰轴位置设置限位挡块，限制最大仰角不超过45度，避免大仰角装填时炮身滑脱，所有连接位置的紧固件都采用外露的方头螺栓结构，既符合当时的紧固件样式，也方便野外环境下的拆装维护，不需要专用的工具就能完成常规的结构紧固。整个装配体的构件拆分完全按照实际加工的零件逻辑划分，炮身、炮架、轮组、支撑结构分别作为独立的子装配体，每个子装配体的零件之间都设置了对应的装配约束，转动副、

　　移动副的约束关系完全匹配实际结构的运动逻辑，可以直接用于运动仿真验证，检查不同俯仰角度下炮身与炮架的干涉情况，也能模拟牵引移动时轮组的转动状态，验证结构的运动合理性。在展陈场景的应用中，这套结构可以直接对接3D打印或者铸造工艺，按照等比例缩放制作不同尺寸的展品，所有壁厚、连接位置的尺寸都预留了加工余量，不需要额外做结构补强就能满足静态展陈的强度要求，如果用于可操作的科普教具，还可以在炮尾位置加装模拟发射的联动结构，依托现有的装配约束关系实现炮身俯仰、轮组转动的可动效果，让科普展示更具互动性。
