径向发动机带总成连接销轴类零件结构

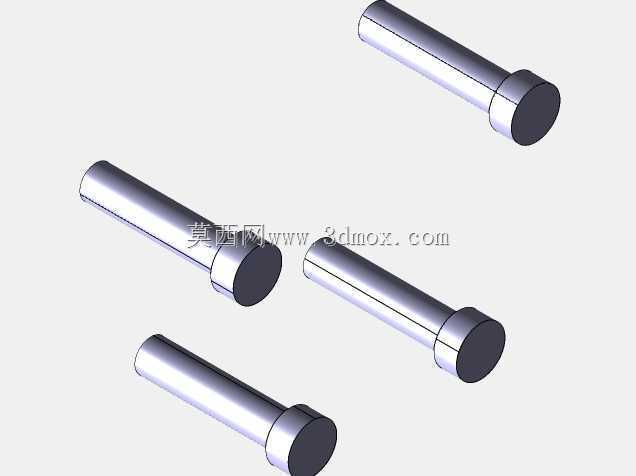

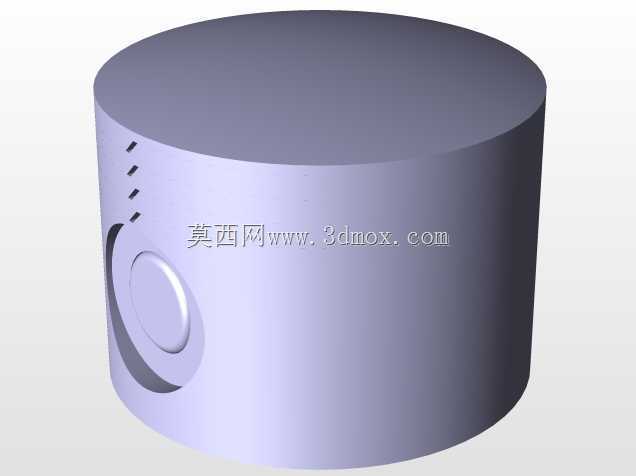

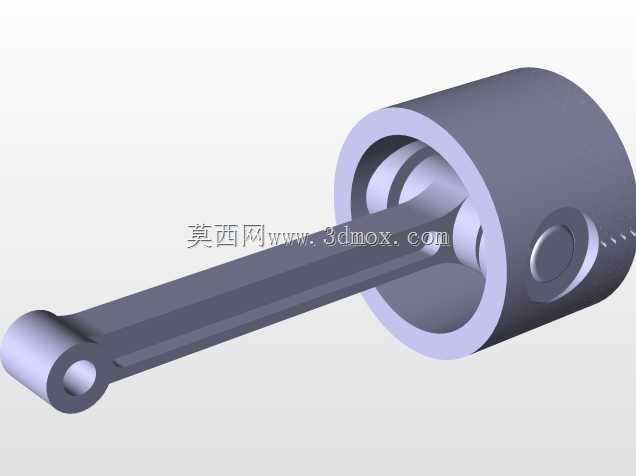

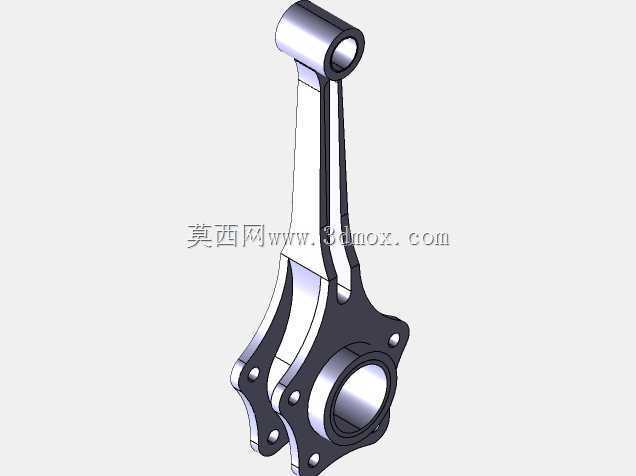

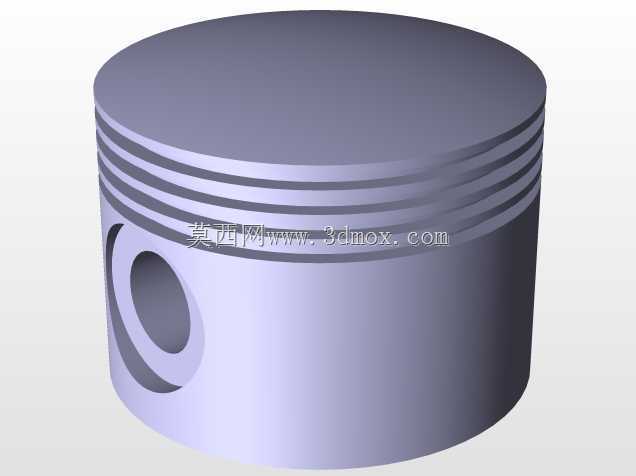

　　这类带头部的轴类零件是径向发动机总成里的核心连接承载件，日常在星型布局的活塞连杆组件装配场景中随处可见，主要承担活塞往复运动到曲轴旋转输出的动力传递衔接作用，每一组气缸对应一套连杆与曲轴的连接点位，都需要这类零件完成铰接定位，既要承受活塞做功瞬间传递的交变冲击载荷，又要保证连杆摆动过程中的转动自由度不被卡滞。从实际工况来看，径向发动机多应用在小型通航动力、老式航空活塞动力以及部分特种工业动力设备上，这类销轴零件的工况环境长期处于高温润滑油浸润状态，工作过程中需要持续承受径向的交变挤压力，同时伴随连杆摆动带来的微小角度反复转动，因此零件的表面粗糙度、同轴度以及头部的限位结构设计，直接决定了整个动力总成的运行寿命与可靠性。

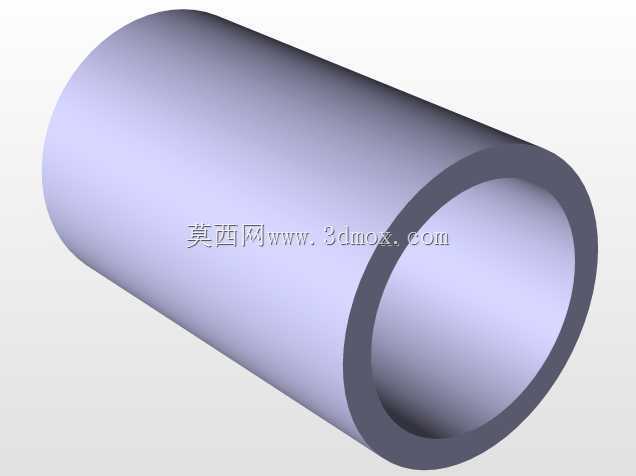

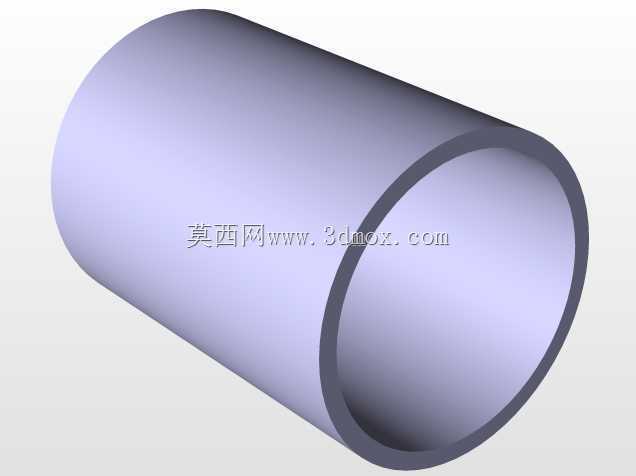

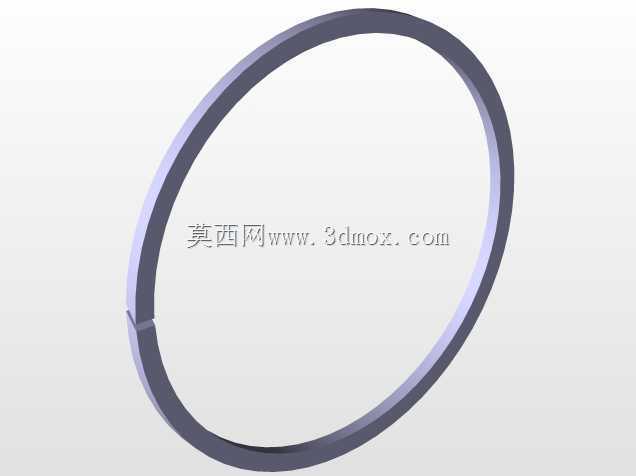

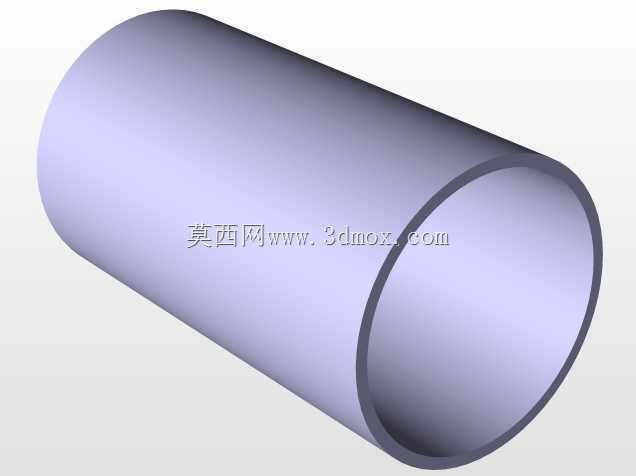

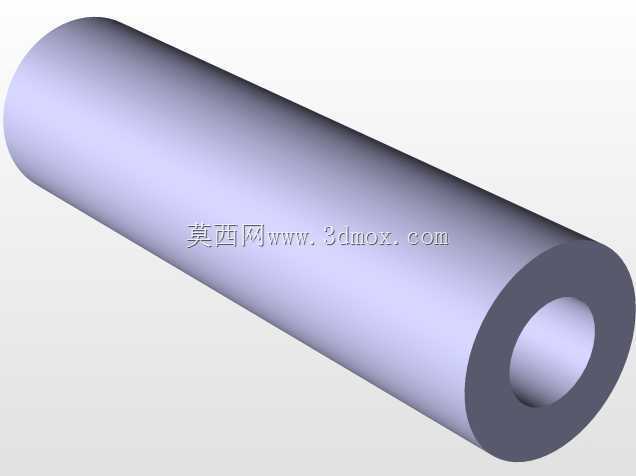

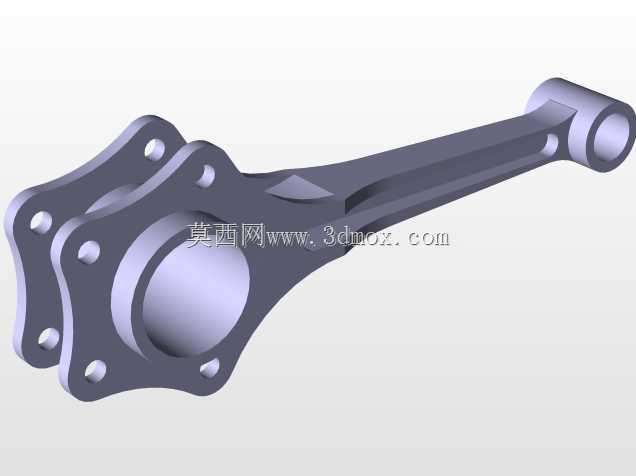

　　设计这类零件的时候，首先要明确安装边界：杆身部分需要穿过连杆小头的衬套孔，因此杆身的直径公差需要严格匹配衬套的内孔配合间隙，一般采用基孔制的间隙配合，保证润滑油膜能够在接触面形成稳定的承载层，避免干摩擦导致的衬套快速磨损；头部的凸缘结构是轴向限位的核心，凸缘的外径需要大于连杆衬套的内孔直径，同时要小于连杆小头的端面避让槽尺寸，装配后凸缘端面贴合连杆小头的限位端面，能够承受连杆摆动过程中产生的轴向窜动力，避免销轴从装配孔中脱出，部分同类型零件还会在杆身末端设计卡簧槽，配合轴用挡圈实现双端限位，但图中这类结构依靠单端凸缘加装配后的孔位过盈定位，更适合高转速下的轻量化装配需求，减少额外卡簧零件带来的转动惯量增量。

　　从外形尺寸的匹配逻辑来看，杆身的长度需要完全覆盖连杆小头的宽度，同时要预留出曲轴曲柄销座的装配嵌入深度，保证销轴装入后，两端不会突出曲柄销座的端面，避免运转过程中与相邻的连杆组件发生运动干涉；杆身与头部凸缘的过渡位置采用圆角过渡，避免应力集中在直角衔接处，因为发动机做功瞬间的冲击载荷很容易在应力集中位置产生疲劳裂纹，圆角的半径需要根据杆身直径按比例设计，既要保证足够的强度冗余，又不会因为圆角过大导致连杆衬套端面无法完全贴合凸缘的限位面。

　　实际建模过程中，这类零件的特征逻辑并不复杂，但细节尺寸的匹配需要完全贴合总成的装配关系：首先要确定杆身的公称直径，这个尺寸由连杆传递的最大爆压载荷计算得出，需要保证销轴的剪切强度、弯曲强度都留有足够的安全系数，一般航空类径向发动机的这类销轴会采用高强度合金结构钢，表面做渗碳淬火处理，提升表面耐磨性能的同时，芯部保留足够的韧性承受冲击载荷；杆身的圆柱度公差需要控制在微米级，避免装配后出现局部卡滞，导致连杆摆动过程中出现偏磨，长期运行后出现松旷异响。

　　在总成装配的流程里，这类销轴属于分组选配的零件，杆身直径需要和对应的连杆衬套内孔按尺寸分组配对，保证配合间隙处于设计要求的区间内，间隙过大会导致运转过程中产生冲击噪音，加速衬套磨损，间隙过小则会导致润滑油膜无法形成，出现抱轴故障。零件的头部凸缘端面需要与杆身轴线保持严格的垂直度，否则装配后凸缘端面会出现偏压，导致局部接触应力过大，长时间运行后出现端面磨损凹陷，引发行程内的轴向窜动量超差。

　　很多初做动力结构设计的工程师容易忽略这类销轴零件的细节设计，往往只关注强度计算是否达标，却忽略了配合公差、过渡圆角、端面垂直度这些细节对实际运行可靠性的影响，实际上径向发动机的大修间隔，很大程度上就取决于这类小零件的加工精度与设计合理性，一旦销轴出现磨损松旷，会直接导致整个气缸的压缩比下降，动力输出不稳，严重时甚至会出现销轴断裂，打坏活塞与缸体的严重故障。

　　从建模的特征构建角度来说，这类零件采用回转体特征即可完成主体建模，头部凸缘与杆身的过渡圆角需要单独做特征校验，避免圆角与杆身、凸缘的衔接处出现建模棱角，导致后续工程图导出时出现尺寸标注错误，同时要注意杆身末端的倒角设计，倒角角度一般采用45度，方便装配时顺利导入衬套孔与曲柄销座孔，避免装配过程中刮伤衬套内孔的表面粗糙度，破坏预成型的润滑油膜附着面。
