全地形车管式防滚安全架结构设计

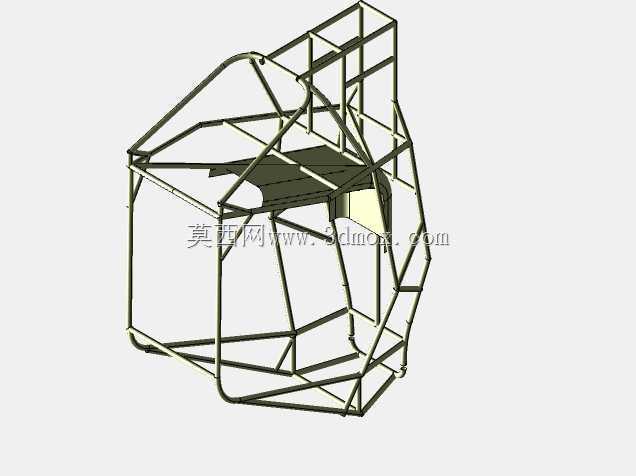

　　在非道路全地形车的结构设计体系中，防滚架是直接关联驾乘人员生存空间的核心安全构件，不同于常规乘用车辆的一体式冲压车身结构，全地形车的使用场景多集中在山地穿越、泥泞越野、陡坡攀爬等极端非铺装路面，车辆发生侧翻、翻滚的概率远高于常规道路行驶车辆，因此防滚架的结构合理性直接决定了极限工况下的安全冗余。这款管式防滚架采用空间桁架式笼型结构，整体以冷拔无缝钢管作为核心受力构件，通过空间弯管工艺完成各段管材的弧度成型，所有管材衔接节点均采用相贯线切割后满焊处理，避免搭接焊带来的应力集中问题，从结构根源上保障翻滚冲击下的节点强度。从实际使用场景出发，全地形车发生侧翻时，最先接触地面的往往是车架顶部侧沿与前部斜向支撑段，

　　因此这款防滚架在顶部环框位置采用了更大管径的管材，同时在主环与前部斜撑之间增设了多道横向加强筋，既能够在顶部受冲击时将载荷快速分散到整个车架主体，也能避免单段管材受集中载荷发生弯折侵入驾乘舱。设计过程中充分考虑了驾乘人员的头部安全边界，防滚架顶部环框的最低位置距离驾乘人员坐姿头盔顶部预留了足够的安全间隙，侧边防撞横杆的位置则避开了驾乘人员肩部、肘部的常规活动范围，既不会在正常驾驶时干涉操控动作，也能在侧向受冲击时阻挡外部物体侵入舱内。前部的管架结构预留了仪表台、转向机构的安装点位，下部的横向支撑梁可以直接与全地形车的主车架纵梁通过螺栓刚性连接，不需要对原有车架进行大规模打孔改装，安装定位点的公差控制在合理范围内，

　　能够适配多数同级别全地形车的安装接口。防滚架后部的延伸段既可以作为后置储物架的支撑基础，也能在车辆发生向后翻滚时形成后部支撑点，避免后部结构直接挤压驾乘人员背部空间。管材的弯折半径全部经过力学仿真验证，过小的弯折半径会导致管材外侧壁厚减薄、强度下降，过大的弯折半径则会占用过多舱内空间，这款结构的所有弯管段都在保证管材强度损失最小的前提下，最大化拓展舱内活动空间。所有管材的衔接角度都经过反复调整，确保每一段管材都能在冲击工况下形成有效的传力路径，避免出现受力死点导致局部结构率先失效。考虑到全地形车使用过程中经常会遇到泥水、砂石飞溅的情况，防滚架的下部支撑段特意预留了足够的离地间隙，同时管材之间的连接位置都设计了顺畅的排水角度，

　　不会出现管内积水锈蚀的问题。侧面的管架结构还预留了安全带安装锚点，能够直接适配多点式赛车安全带的安装，不需要额外焊接锚点支架，锚点位置的结构强度经过强化处理，能够承受冲击下的安全带拉力载荷。不同于部分改装防滚架只追求外观造型忽略结构强度的设计，这款防滚架的每一段管材的走向、管径选择、壁厚设定都对应着不同工况下的受力需求，主受力环采用厚壁管材，辅助支撑段在保证强度的前提下适当优化壁厚，兼顾整体强度与轻量化需求，不会给车辆增加过多的簧下质量影响越野操控性能。在实际装配场景中，这款防滚架可以在完成主车架组装后进行整体吊装，所有连接点位都设计了装配导向斜面，降低现场装配的对位难度，焊接完成后的整体变形量控制在合理区间，不需要后续大量的校正工作就能满足装配精度要求。针对越野场景中常见的飞跳落地冲击，防滚架与主车架的连接位置采用了加强连接板结构，将连接点的载荷分散到更大面积的车架纵梁上，避免连接点位置因为反复冲击出现开裂问题。
