六角螺母与外螺纹螺栓组合结构设计

　　这套螺纹连接组合是机械装配领域应用最广的可拆卸紧固结构，日常在压力管路、仪器仪表装调、小型设备模组固定场景里随处可见，不管是车间里做设备维保拆换旧件，还是新产品开发阶段做连接结构验证，这类标准六角配合的螺纹副都是优先选型的基础元件。做这套结构建模的时候，最先要卡准的是螺纹副的配合公差，内螺纹在螺母基体上的加工余量、外螺纹在螺栓杆部的牙型角偏差都要控制在通用紧固件的公差带范围内，不然实际装配时要么出现滑牙拧不紧，要么螺纹间隙过大导致连接松脱，尤其是用在有振动的工况下，螺纹配合的过盈量选取直接决定连接的防松性能。

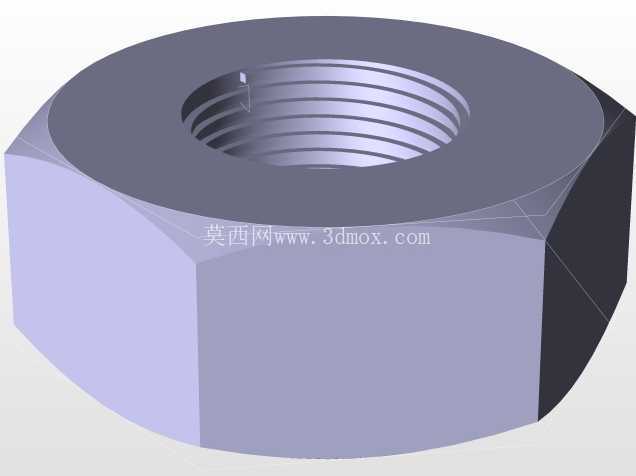

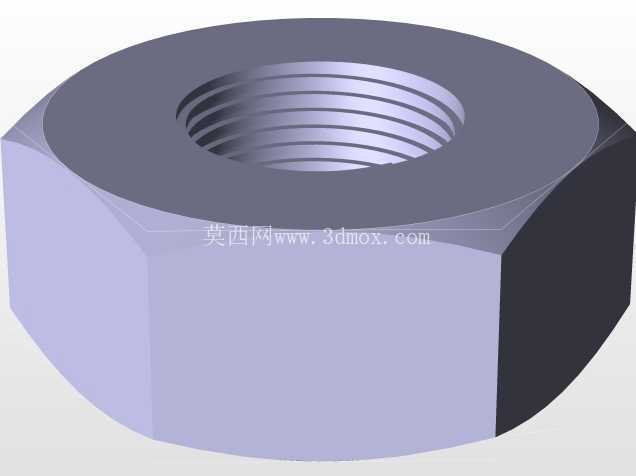

　　外形上螺母采用正六方的棱柱结构，不是随便选的形状，六方面的平行对边尺寸是匹配标准开口扳手、套筒工具的核心安装边界，不管是手动装配用的呆扳手，还是产线上用的定扭气动工具，夹持面的平行度、边角的倒角尺寸都要符合通用工具的夹持要求，要是六方面的对边尺寸做小了，扳手卡上去容易打滑磨圆边角，尺寸做大了则会在狭小安装空间里放不进工具，没法完成拧紧操作。螺栓部分除了端部的外螺纹段，头部同样采用六角结构，和螺母形成对称的夹持受力面，拧紧时两端受力均匀，不会因为单侧施力导致螺杆偏斜，损伤被连接件的安装孔壁。

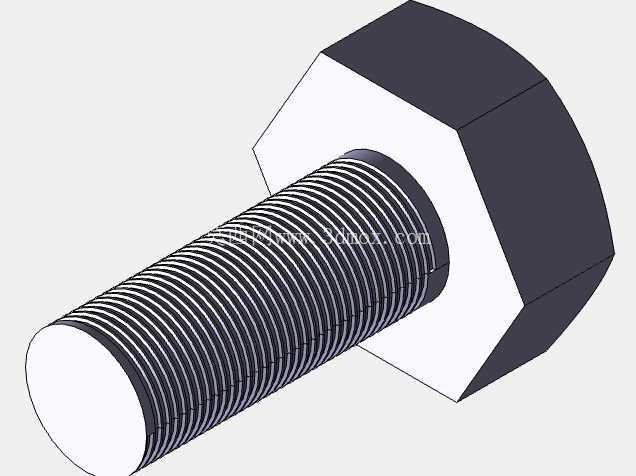

　　实际应用中，这套组合可以穿过被连接件的光孔，通过螺母在螺栓杆部的旋合行程调整夹紧厚度，适配不同厚度的叠层连接件，小到仪器仪表内部的线路板固定、阀组组件的模块拼接，大到通用设备的机架拼装、防护外罩的安装固定，都能看到这类螺纹副的应用。建模时除了外观的六方轮廓，螺纹部分的牙型细节也做了还原，不是简单的贴图示意，牙顶、牙底的圆弧过渡，螺纹起始端的引导倒角都做了处理，这些细节在做装配干涉检查、装配工艺模拟的时候非常关键——很多新手建模时容易忽略螺纹端部的导入角，导致虚拟装配时出现螺纹面干涉报错，和实际生产中螺栓无法顺利旋入螺母的问题完全对应。另外螺母的两个端面都做了微小的倒角处理，一方面是去除加工后的锐边毛刺，避免装配时割伤操作人员，另一方面也能保证螺母端面和被连接件表面贴合紧密，不会因为端面锐边的局部凸起导致夹紧力分布不均，出现连接松动的隐患。螺栓的螺纹收尾段也做了退刀槽的结构还原，这部分结构对应实际机加工时的螺纹退刀工艺，没有退刀槽的螺栓螺纹尾部会出现不完整牙型，和螺母旋合到末端时容易卡滞，甚至损坏螺母的内螺纹牙型。

　　在做设备结构设计选型时，这类螺纹连接组合的安装边界要提前预留：螺母侧要留出足够的扳手回转空间，螺栓穿入侧要预留杆部插入的操作空间，螺纹旋合长度要根据被连接件的总厚度计算，保证至少有3到5个完整牙型参与啮合，才能达到额定的夹紧载荷，避免螺纹受力过大发生剪切断裂。很多刚入行的结构设计人员容易忽略安装空间的预留，把螺母布置在紧贴立板的位置，实际装配时扳手没法卡入六方面，只能临时打磨零件或者改用定制规格的紧固件，反而增加了生产装配的成本。这套模型的结构完全参照通用紧固件的实际形态搭建，不管是做教学演示用的螺纹连接原理讲解，还是做整机装配时的标准件调用，都能直观还原真实零件的装配关系，不需要再额外调整结构细节就能直接用于装配干涉检查、装配路径模拟等工作，能有效减少结构设计阶段的标准件建模工作量，也能避免自行建模时出现的尺寸偏差、结构遗漏问题。
