卡车驾驶室舱体结构三维设计方案

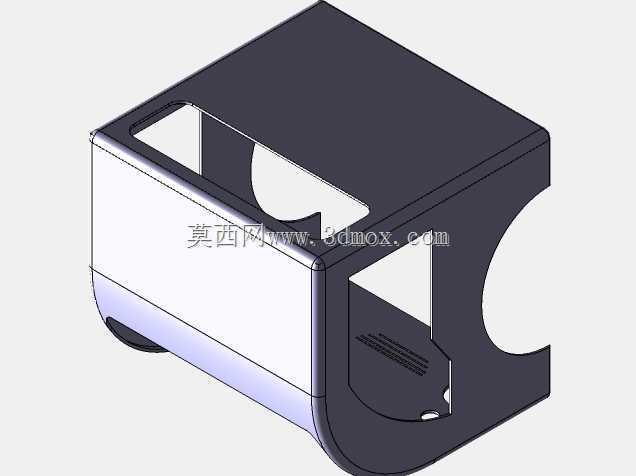

　　商用车驾驶室作为整车核心承载与驾乘功能集成部件，其结构设计直接关联整车行驶安全性、驾乘人员操作便利性与长期使用可靠性，本次呈现的舱体结构围绕短途运输类轻卡的使用场景做针对性优化，适配城乡配送、厂区转运等高频启停、路况复杂的作业环境。从实际使用场景出发，该舱体结构预留了充足的仪表台安装边界，可适配常规商用车组合仪表、中控操作按键组、空调出风口等部件的安装位，侧围的弧形开口结构并非造型装饰，而是为轮拱避让做的结构适配，保证前轮在最大转向角度、极限颠簸跳动行程内不会与舱体结构发生运动干涉，这部分结构在建模阶段就通过运动仿真做了全行程校验，避免实车装配后出现擦碰问题。舱体前部的方形开口为前挡风玻璃安装位，

　　周边预留了玻璃粘接胶层的均匀涂覆空间与密封压条的安装卡槽，无需额外做结构改制即可适配常规商用车夹胶玻璃的装配工艺，侧部的开口则对应车门安装区域，铰链安装位的加强筋结构做了局部加厚处理，可承受车门长期开关带来的交变载荷，避免使用过程中出现铰链位开裂、车门下沉等常见故障。设计过程中优先考虑了钣金冲压工艺的可行性，所有折边位置的圆角半径均匹配常规冲压模具的加工参数，避免出现过小圆角导致的冲压开裂问题，舱体内部的加强筋布局沿着载荷传递路径分布，从底盘车架连接点位置向上延伸至侧围、顶部横梁，形成完整的笼式承载结构，在发生正面碰撞、侧翻等极端工况时，可通过结构的有序溃缩吸收冲击能量，保证驾乘区域的生存空间不被过度侵入。外形尺寸方面，

　　该舱体宽度适配常规轻卡2.1米级的整车宽度要求，纵向深度满足单排驾乘空间的布局需求，可容纳三个座椅的安装位置，底部的安装孔位按照标准轻卡车架的纵梁间距做匹配设计，安装面的平面度公差控制在1.2mm以内，保证与车架连接时不会出现强制装配导致的结构内应力，长期使用下不会出现焊缝开裂、结构变形等问题。舱体下部的弧形过渡结构除了避让轮拱之外，还兼顾了空气动力学优化，可减少行驶过程中轮侧乱流对舱体底部的冲击，降低整车行驶风阻，同时该位置预留了线束、制动管路的穿装过孔，过孔位置自带橡胶密封圈的安装卡槽，可避免行车过程中泥水、灰尘进入舱体内部，也能防止管路与钣金硬接触导致的管路磨损。在细节结构处理上，所有外露的钣金边缘都做了翻边处理，

　　一方面提升结构整体刚度，另一方面避免装配、维修过程中锋利边缘划伤操作人员，舱体内部预留了内饰板安装的卡扣孔位，孔位间距按照通用内饰卡扣的安装标准设置，后期装配内饰时无需额外打孔，可直接适配成熟的商用车内饰组件，缩短整车开发的周期。不同于重卡长距离运输的驾驶室设计，该结构没有预留卧铺空间，将更多结构空间让渡给前部的载货区域，更适配短途配送类车型的载重需求，舱体顶部预留了示廓灯、遮阳板的安装位，可满足法规要求的灯光配置安装需求，后部的连接结构可直接与货箱前部做密封衔接，避免行驶过程中气流从舱体与货箱的缝隙穿过，进一步降低整车风阻系数。建模过程中对所有配合面做了公差匹配分析，保证各安装位的位置度公差满足总装工艺要求，减少装配过程中的调整工作量，结构的壁厚设置兼顾了轻量化与刚度需求，在保证整体结构模态满足行驶振动要求的前提下，尽可能降低钣金厚度，控制舱体整体重量，帮助降低整车能耗。
