汽车侧门钣金总成结构三维数模

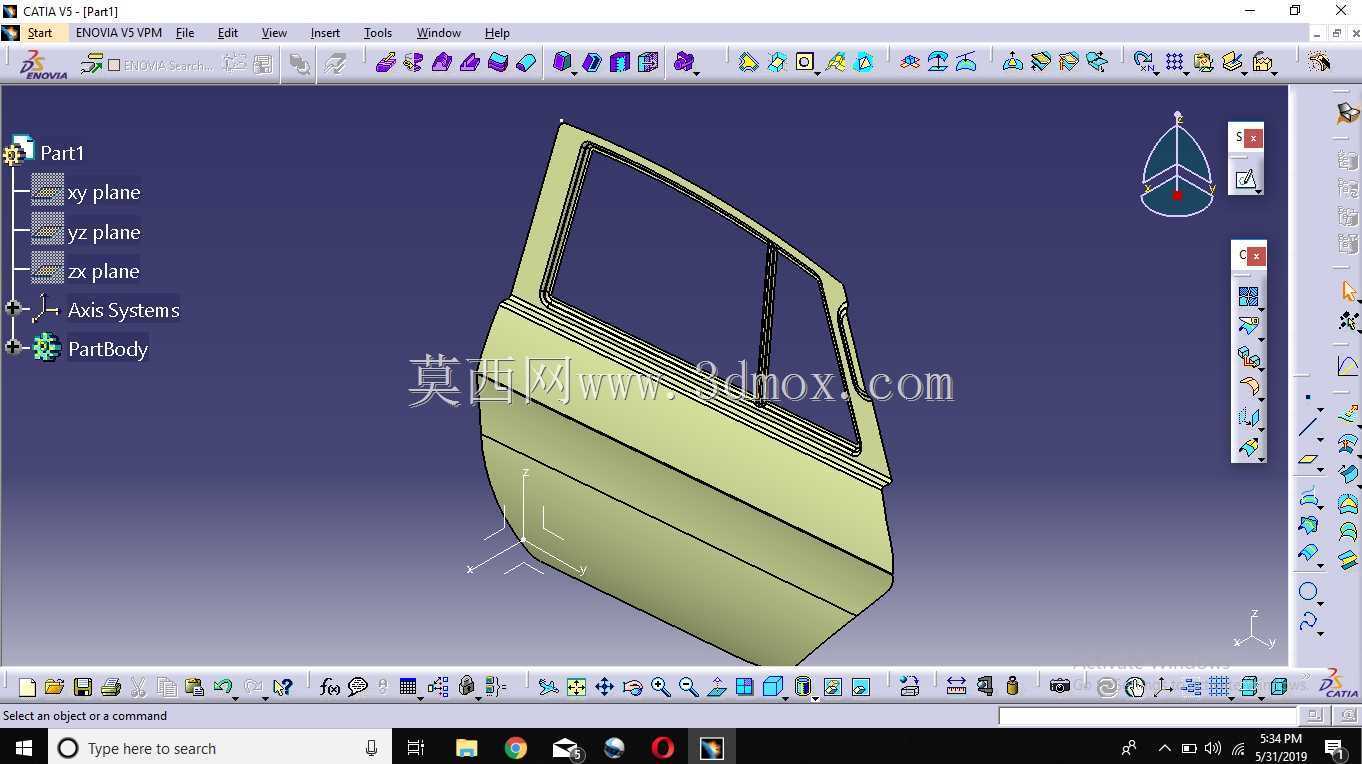

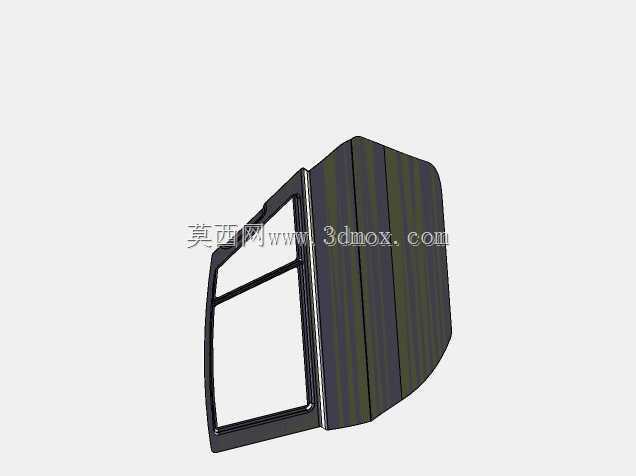

　　该三维数模围绕乘用车侧门总成展开，完整还原了车门从外覆盖曲面到内部分段加强结构的空间形态，可直接用于车身开闭件的结构校核、装配干涉检查与前期造型评审工作。在整车开发流程中，车门属于典型的开闭件系统，上接侧围A柱、B柱铰链安装面，下沿与门槛梁密封条配合，前端通过铰链与车身立柱连接，后端预留门锁、限位器安装点位，顶部沿窗框走势布置玻璃导槽，其曲面光顺度、分缝间隙直接决定整车外观品质与风噪、密封性能。

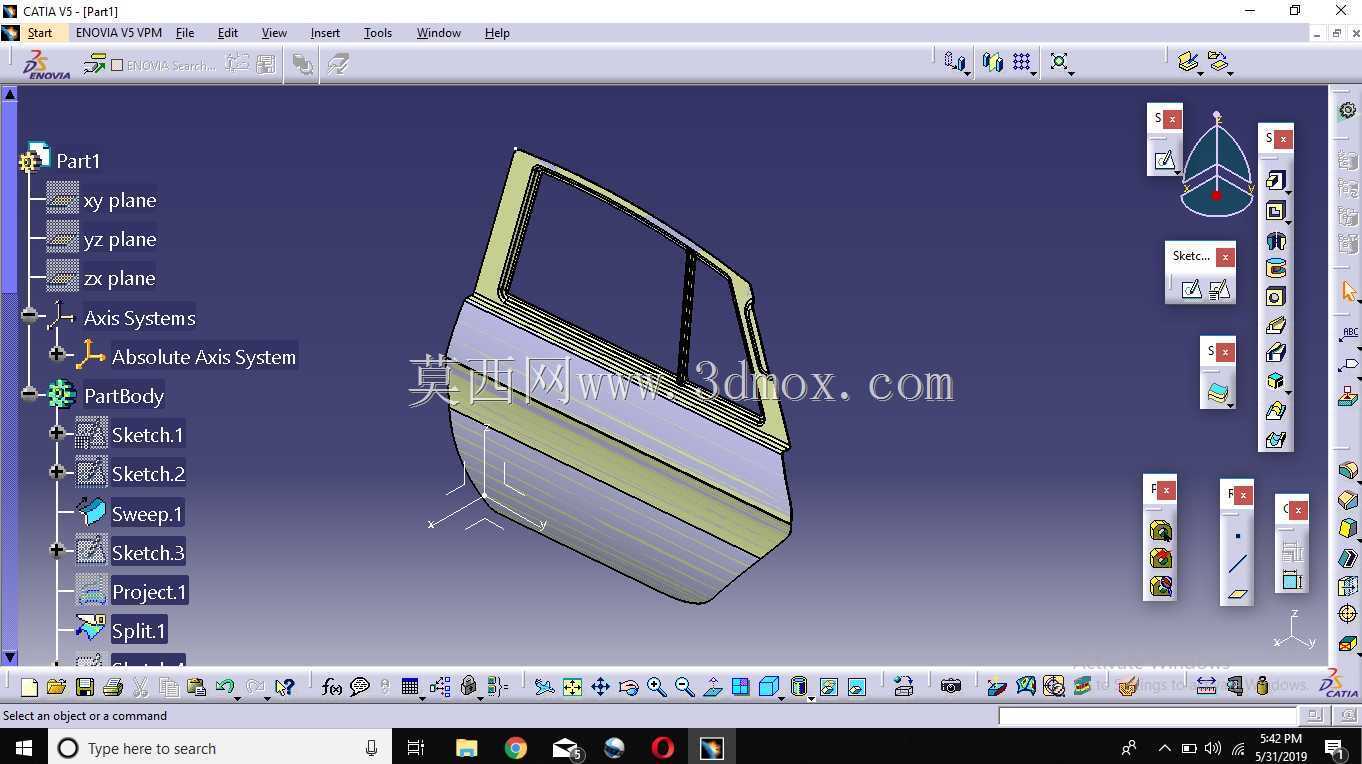

　　从结构分层来看，数模清晰呈现了车门外板的大曲率拉伸特征：门板下部采用平缓内收的弧面过渡，既规避了行车过程中侧风带来的风阻突变，也为下部防擦条、外拉手安装预留了平整贴合面；窗框区域采用不等高的弯折轮廓，沿玻璃升降轨迹形成连续的导向边界，窗框内侧的台阶面用于粘贴玻璃呢槽、安装三角窗饰板，数模中窗框转角处做了连续圆角过渡，避免钣金冲压时出现应力集中开裂。模型中部的横向加强筋沿门板腰线布置，将外板受到的侧向撞击力分散传递至内侧防撞梁与门体两端安装点，提升侧碰工况下的乘员舱防护能力。

　　设计过程中优先遵循了车门的运动包络边界：门体绕铰链轴线旋转的最大开启角度内，所有外凸特征均与翼子板、侧围外板保持足够安全间隙，数模中门体前端的切边轮廓完全匹配铰链安装座的让位空间，不会出现开门时门角与翼子板剐蹭的问题。内板侧的分区腔体分别对应不同功能模块的安装空间：上部腔体预留玻璃升降器导轨、升降电机的安装孔位，中部空腔用于布置门锁机构、内拉手拉索与中控锁线束，下部腔体则集成了扬声器安装位、防水膜粘贴面与车门排水孔通道，各功能区域之间通过冲压形成的凸台进行分隔，既提升了门体整体扭转刚度，也避免不同模块装配时出现位置干涉。

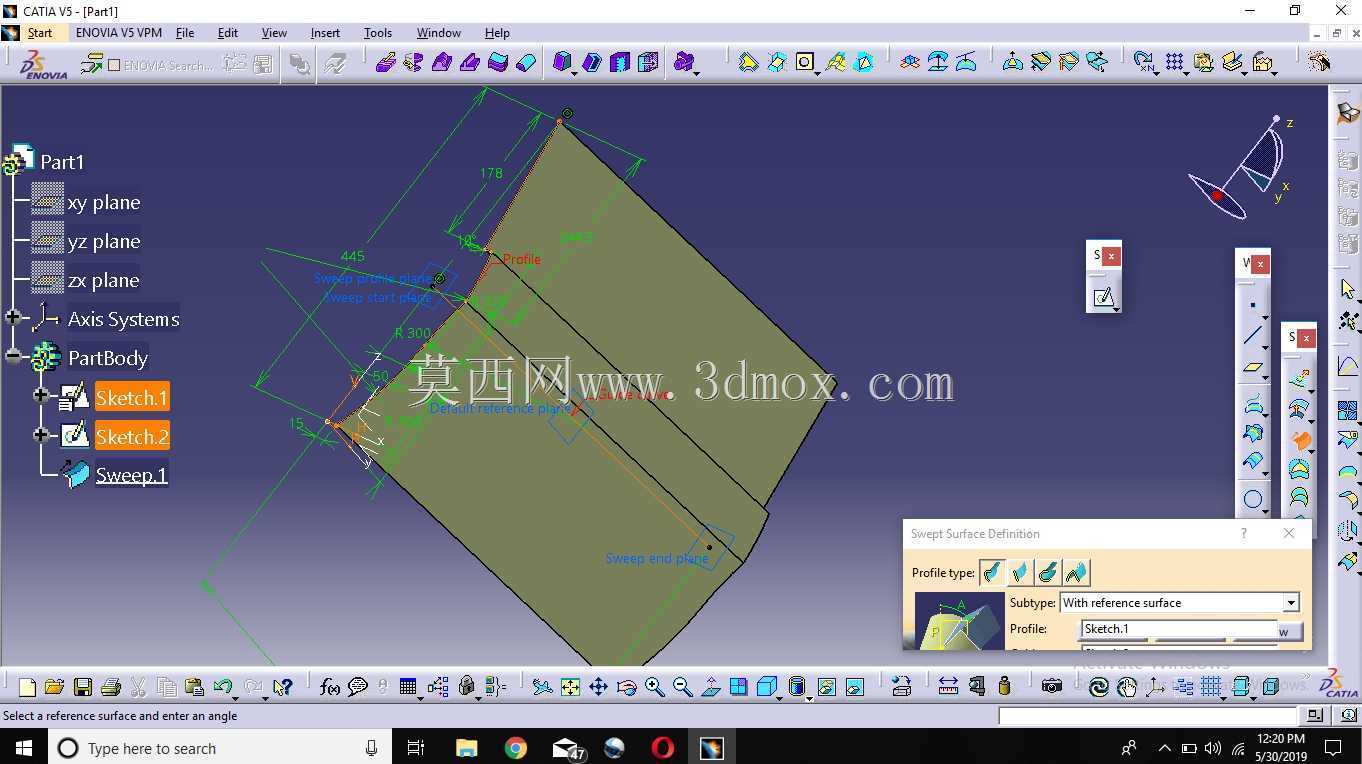

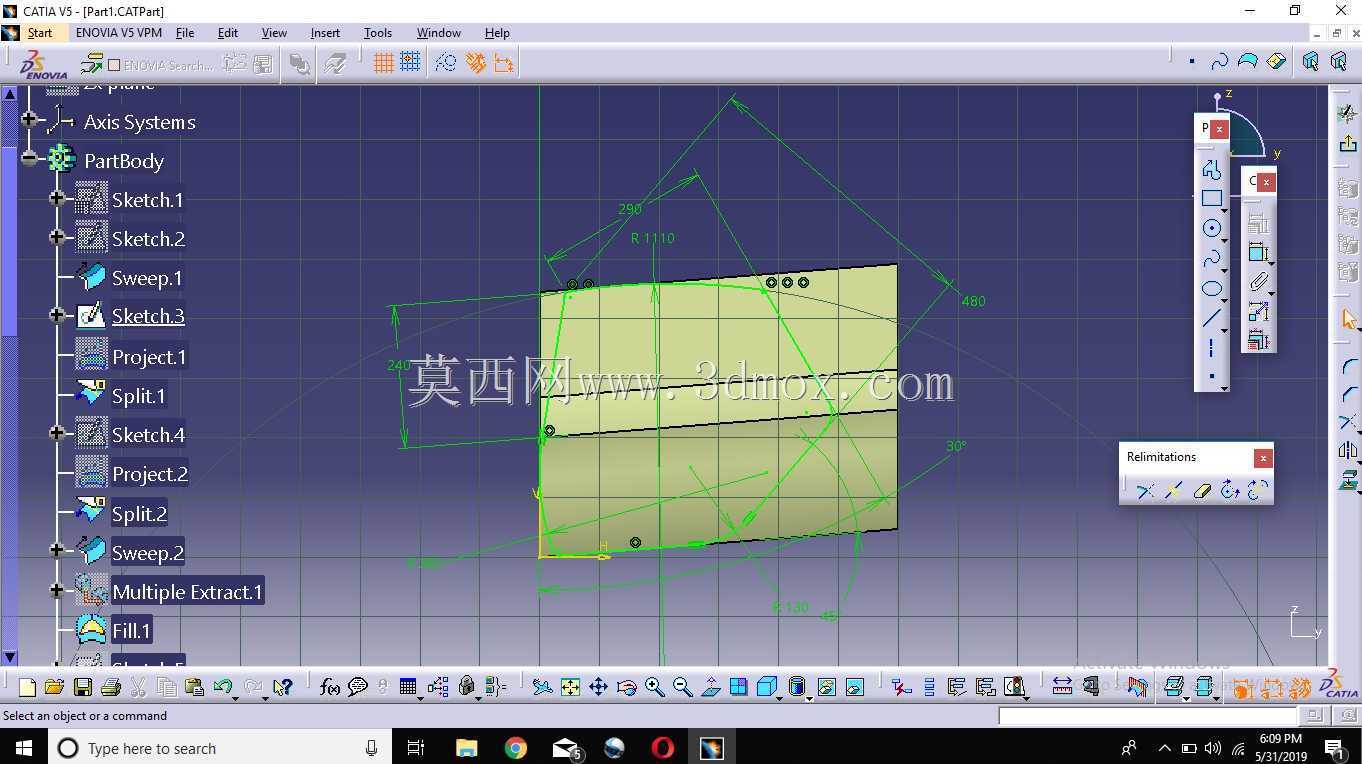

　　数模的曲面构建采用了从造型A级面到底层结构面的逐层拆分思路，外覆盖件曲面保证G2连续，冲压方向无负角，能够直接支撑拉延模的型面加工；内侧的加强板、防撞梁安装面均设置了合理的翻边高度，满足钣金焊接的搭接工艺要求，焊点分布区域的贴合面间隙控制在工艺允许范围内。门体四周的密封面沿整圈轮廓保持均匀的压缩量区间，密封条安装槽的宽度、深度尺寸统一，既保证装配后密封条不会出现脱槽、起皱，也能在关门状态下持续提供稳定的密封压紧力，阻隔车外雨水、灰尘与高速风噪传入座舱。

　　针对实际装车场景，该数模还可用于验证车门与周边附件的匹配关系：外拉手的安装沉台深度保证拉手装配后与外板曲面齐平，不会出现突出刮手或凹陷积灰的问题；门体下沿的排水孔位置避开了内饰板安装卡扣，能够让渗入门腔的雨水顺利排出，避免长期积水导致钣金锈蚀。整体结构完全贴合量产车门的工程设计逻辑，覆盖了从冲压工艺、焊装合拼到总装附件装配的全流程结构约束，可作为车身开闭件设计、逆向建模参考以及整车装配教学的典型参照案例。
