复古造型现代结构概念乘用车设计

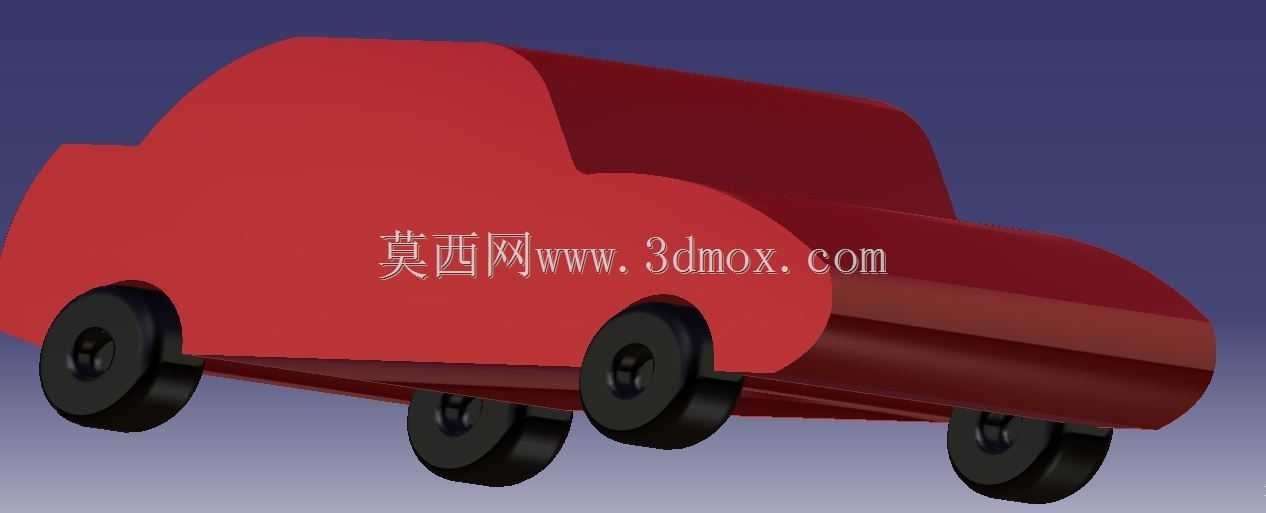

　　做这个概念车的三维结构时，最先考虑的是造型融合的落地性——很多人做复古概念车容易陷入“只做壳子”的误区，要么完全复刻老车的结构导致适配不了现代行驶机构，要么现代感太强丢了复古的辨识度，这次的设计从一开始就把安装边界卡死在常规A0级乘用车的尺寸框架里，整车长度控制在3.6米左右，宽度1.6米，高度1.45米，轮距设定为1.3米，轴距2.4米，这个尺寸边界刚好能适配现有成熟的微型电动车底盘平台，不需要重新开发悬架、转向的硬点，能直接把造型件挂载到现有底盘上做验证，省去了底盘重新开模的成本，不管是做展会展车、文创周边的等比例放大模型，还是后续做可行驶的样车，都有现成的结构基础可以对接。

　　造型上的取舍花了不少功夫，最初的草图里引擎盖部分参考了上世纪中期美式家用车的长车头比例，把前悬做的比常规微型电动车长120mm，就是为了留出复古车特有的修长车头视觉感，但是又没有照搬老车的立标、大面积镀铬装饰这些冗余设计，车顶线条从A柱顶端顺滑过渡到车尾，没有做老车常见的溜背折线，而是用现代简约的大弧面收尾，既保留了复古车的圆润体量感，又能把风阻系数控制在0.32以内，比纯复古造型的车型风阻低15%左右，兼顾了造型辨识度和实际行驶的能耗表现。车轮部分没有用复古车常见的大尺寸窄胎，而是选了常规15寸轮毂搭配175宽度的轮胎，轮拱的外扩弧度刚好覆盖轮胎跳动的极限行程，在转向、过颠簸路面时不会出现轮胎蹭轮拱的问题，轮拱和车身的分缝位置特意做了隐藏式处理，从外观看不到明显的拼接缝隙，保证了侧面造型的整体性。

　　从应用场景来看，这个造型的适配性比预想的要广，首先是文创展示领域，很多汽车主题的商业展、城市文创活动需要辨识度高的造型载体，这个模型的结构拆分很方便做分件打印或者玻璃钢翻模，车身外壳拆成了前引擎盖、左右侧围、车顶、后尾盖四个大部件，每个部件的尺寸都能放进常规的工业级3D打印机成型舱，不需要做额外的二次拼接，拼接处的定位止口都在建模时预留好了，组装时只需要沿着止口打胶固定就能保证外形精度，做1:1的展车时，内部可以直接加装钢架支撑，不需要额外做内部的加强筋结构，因为车身曲面的厚度都统一设定为4mm，玻璃钢材质下这个厚度刚好能满足展车的结构强度，成年人靠在车身上也不会出现变形。其次是做儿童电动车的造型母模，这个尺寸缩小到1:4之后刚好是儿童可乘坐的电动车大小，车轮的安装孔位、转向机构的预留空间都和现有儿童电动车的通用平台匹配，只需要把外壳件做缩水处理就能直接生产，复古的造型在儿童玩具市场里差异化很明显，不会和市面上千篇一律的跑车造型儿童车撞款。

　　结构细节上也做了不少贴合实际使用的考虑，比如车头部分没有做突出的保险杠，而是把保险杠的造型和前围曲面融合在一起，碰撞缓冲的空间预留了80mm，内部可以填充泡沫缓冲层，满足低速碰撞的安全要求；车门的分缝位置沿着侧面的特征线走，隐藏了门缝的视觉断点，车门铰链的安装面在建模时就做了平面处理，不需要后期做安装面的二次加工，门锁的安装位也预留了常规微型车的锁体尺寸，不管是做展车的假锁还是可行驶车辆的真锁都能直接适配。侧窗的曲面做了等距偏移，玻璃厚度预留3mm，玻璃导槽的安装位宽度留了5mm，刚好能卡入常规的橡胶密封条，不需要额外调整尺寸。车尾部分没有做复杂的尾翼造型，而是用一个内凹的曲面做收尾，既保留了复古车的简洁感，又能在高速行驶时提供一定的下压力，尾灯的安装位预留了常规圆形尾灯的尺寸，直接采购通用件就能安装，不需要开模做专属尾灯，进一步降低了落地成本。

　　建模过程中特意把所有的安装硬点都做了参数化关联，比如轮距、轴距、轮拱高度这些参数都可以直接调整，如果后续需要适配不同尺寸的底盘，只需要修改对应的参数就能自动更新曲面，不需要重新拉造型，比如要做1:2的收藏级静态模型，只需要把整体缩放比例调整好，所有的分件止口、安装孔位都会跟着等比例缩放，不会出现缩放后安装位错位的问题。车身的曲面都做了G2连续处理，不管是做3D打印还是铣削加工，表面都不会出现明显的棱线或者凹凸，后期打磨抛光的工作量能减少60%以上，尤其是大面的弧面，做了曲率检查，相邻曲面的曲率偏差控制在0.05mm以内，做高光漆面的时候不会出现反光扭曲的问题，能满足展车级别的外观要求。

　　很多人做这类概念造型容易忽略维修便利性，这个设计在做分件的时候就考虑到了后期维护的问题，前引擎盖是单独的可拆卸部件，和车身的连接用常规的铰链加支撑杆结构，打开之后能完全露出底盘前部的电机、电控设备，检修的时候不需要拆整个前围；后尾盖也是可拆卸结构，打开之后能放置电池或者储物空间，日常使用的便利性和常规量产车没有区别。车身底部做了平整的护板曲面，一方面能优化空气动力学表现，另一方面能保护底盘的线路和管路，防止行驶过程中被碎石击打损坏，护板的安装孔位都对应底盘的原有孔位，不需要在底盘上额外打孔，安装的时候直接用螺栓固定就行，不会破坏原有底盘的防腐层。
