十四英寸乘用车辐条式轮毂结构设计

　　日常做底盘行走部件建模时，14英寸规格的轮毂是入门级家用乘用车、低速电动乘用车非常常用的配套部件，这类尺寸的轮组适配胎面宽度175到195区间的子午线轮胎，整体轮辋直径折算为公制尺寸约355.6mm，在做整车总布置时，轮腔的预留空间需要匹配这个尺寸的回转边界，避免转向跳动时轮体与翼子板、悬架摆臂发生运动干涉。

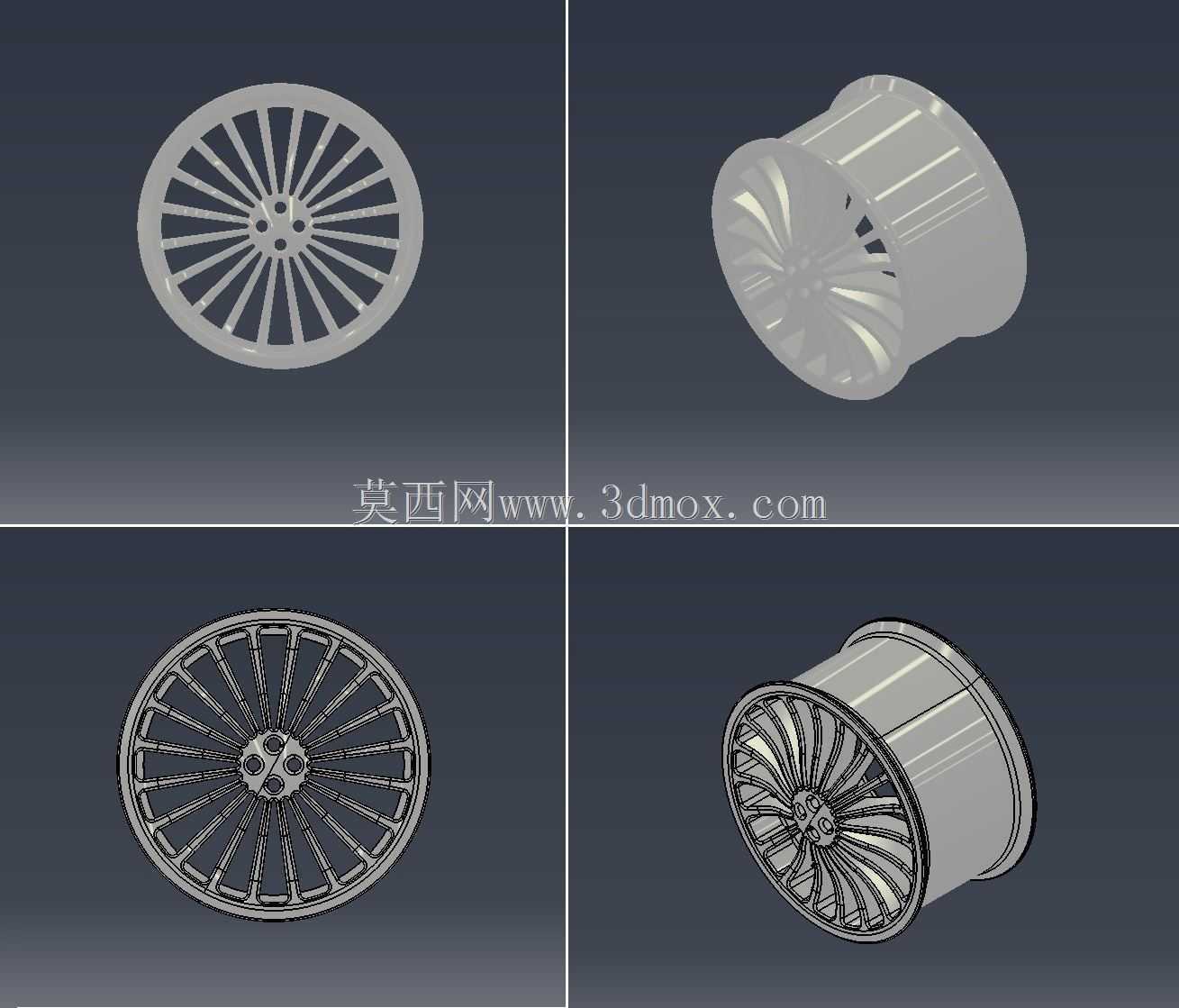

　　这次建模的辐条式轮毂，采用多辐条对称布局，从中心安装盘向外呈放射状延伸，这种结构首先要考虑的是载荷传递路径：中心孔是与轮毂轴头配合的核心定位面，周围均匀分布的螺栓孔需要严格匹配整车的孔距参数，常见的4孔布局适配小排量前驱车型的轴头规格，安装面的平面度要求控制在0.1mm以内，避免装车后出现轮体跳动、螺栓受力不均的问题。轮辋部分采用深槽式结构，方便轮胎拆装时的胎圈卡入，轮缘的凸起高度符合乘用车轮辋的安全规范，能在轮胎亏气时避免胎圈脱槽引发安全风险。

　　从设计思路上，多辐条的布局并非单纯为了外观，每一根辐条的截面都做了变厚度处理，靠近中心安装盘的位置厚度更大，能承受起步、制动时的扭矩传递，靠近轮辋的位置逐渐收薄，在保证整体结构强度的前提下降低轮体自重，减少簧下质量，对提升整车操控响应、降低悬架冲击有实际作用。建模时需要注意辐条与轮辋的过渡圆角，不能出现尖锐的结构棱角，避免应力集中导致的疲劳断裂，尤其是在承受交变载荷的行驶场景下，圆角过渡区域的应力值需要控制在材料许用应力范围内，常用的铸造铝合金材料对应这类结构的安全系数一般取1.8到2.5之间，满足日常城市道路、轻度非铺装路面的使用需求。

　　实际应用场景中，这类14英寸轮毂多用于A0级燃油乘用车、低速四轮电动车、部分小型货运电动车辆的行走系统，配套的轮胎扁平比通常在65到70区间，能兼顾行驶舒适性与承载能力。在做整车匹配时，除了安装孔距、中心孔直径这些硬性安装参数，还要考虑轮体的偏距，也就是安装面到轮辋中心面的距离，偏距参数直接影响轮距与轮腔的匹配，偏距过小会导致轮体外凸，容易剐蹭翼子板，偏距过大则会让轮体内收，可能与刹车卡钳、悬架拉杆产生干涉，建模时需要把偏距的公差控制在±0.5mm以内，保证装车后的位置精度。

　　轮体的通风结构也集成在辐条间隙中，车辆行驶时，气流可以通过辐条之间的空隙流向刹车盘位置，带走制动过程中产生的热量，避免刹车热衰减，这也是多辐条布局相比少辐条封闭结构的实用优势，在建模时需要保证辐条间隙的通风截面积满足制动散热的需求，不能为了外观过度压缩间隙尺寸，导致散热效率不足。另外轮辋上的气门嘴安装孔位置需要做局部加厚处理，避免安装气门嘴时出现应力集中，同时孔位的角度要方便后续充气操作，不会被辐条遮挡。

　　从建模细节来看，中心安装盘的背面需要做沉台结构，与轴头的凸台配合实现径向定位，螺栓孔的周围做了局部凸台，增加螺栓连接区域的材料厚度，分散螺栓压紧力，避免长期使用后安装面出现压溃变形。轮辋的胎圈座位置有特定的锥度设计，与轮胎胎圈的锥面配合，在轮胎充气后能实现可靠的密封与周向固定，传递驱动力与制动力。整个轮体的回转对称度需要严格控制，建模时以中心轴线为基准做圆周阵列，保证每根辐条的尺寸、重量偏差控制在极小范围内，避免装车后出现高速行驶的车轮抖动问题，做动平衡校验时的配重块添加量也能控制在合理区间。

　　这类轮毂的建模过程，需要先确定核心安装参数，再依次构建轮辋轮廓、辐条曲面、安装盘结构，最后做过渡圆角与细节特征的处理，所有结构都要围绕实际装车后的使用场景展开，不能只追求外观效果而忽略结构强度、安装匹配、散热通风这些实际工程需求，毕竟行走部件直接关系到车辆行驶的安全性，每一处尺寸与结构设计都要有对应的工程依据。
