城市客运通勤巴士外观结构三维设计

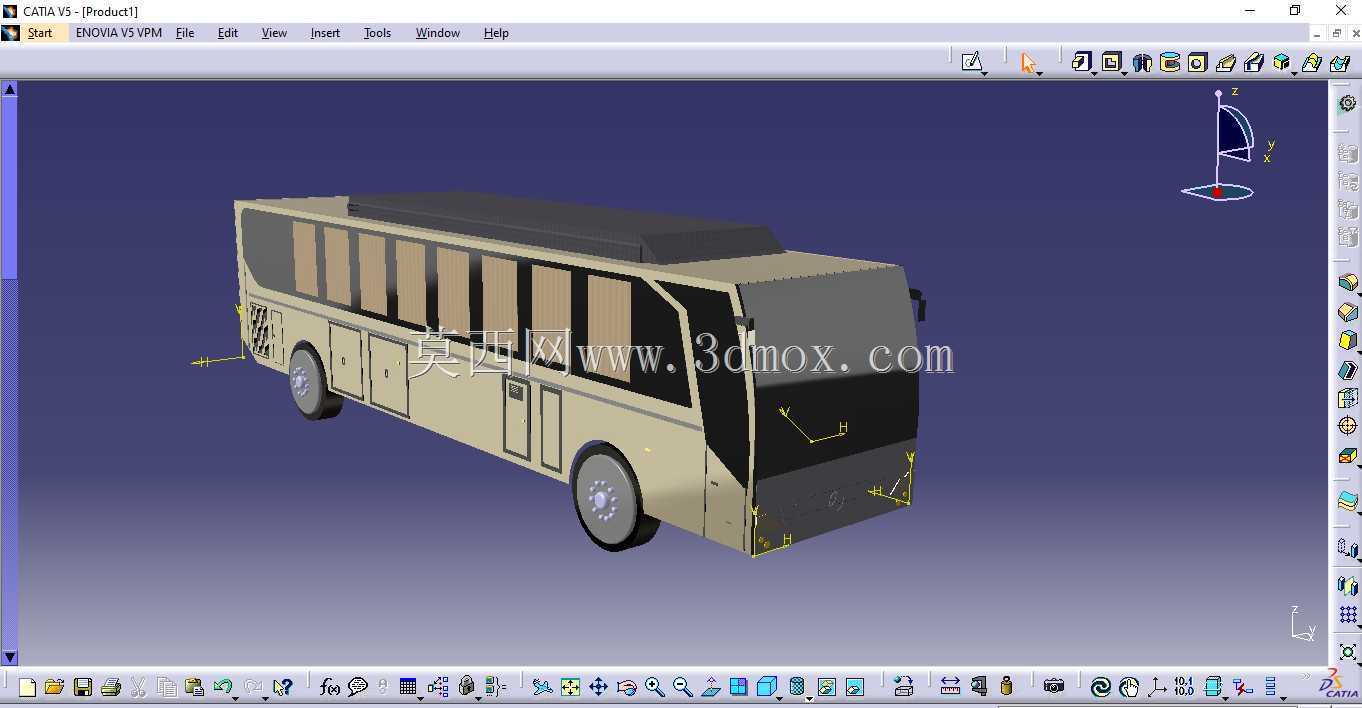

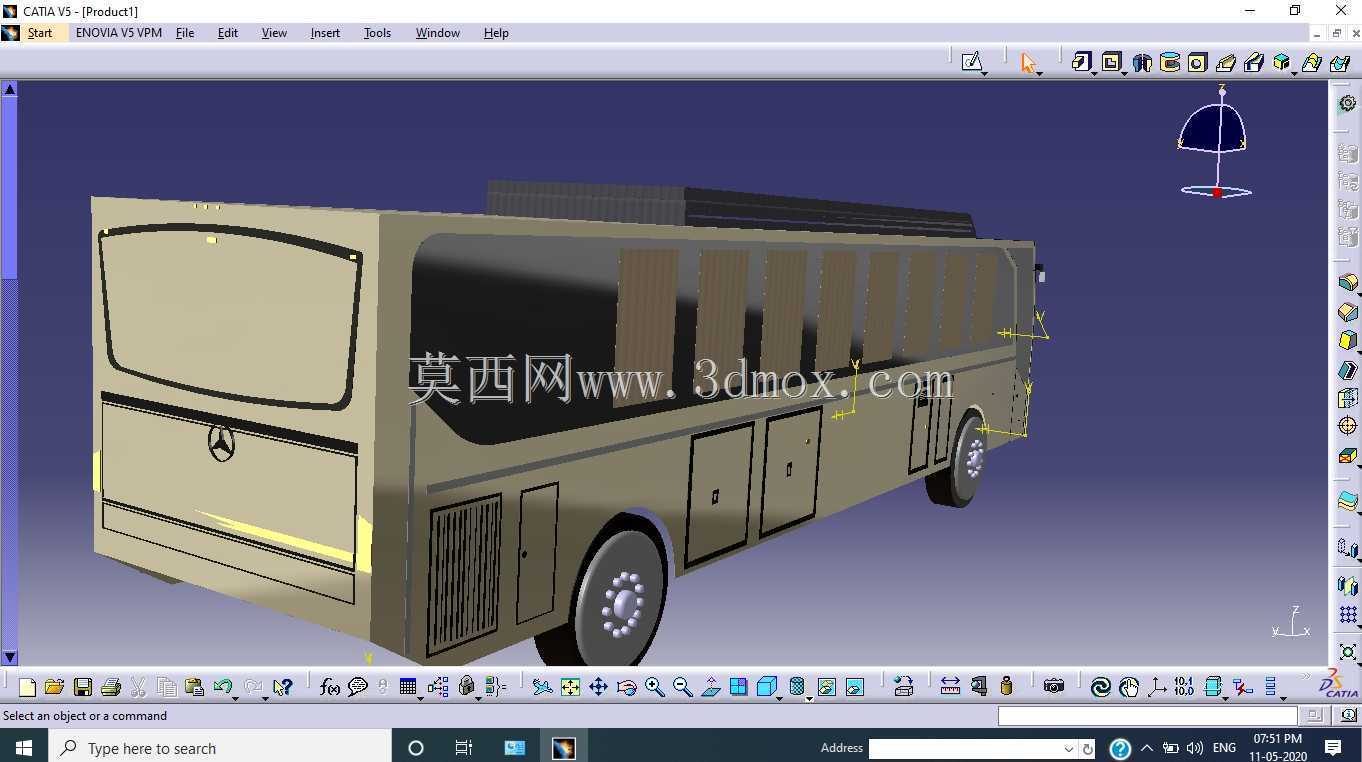

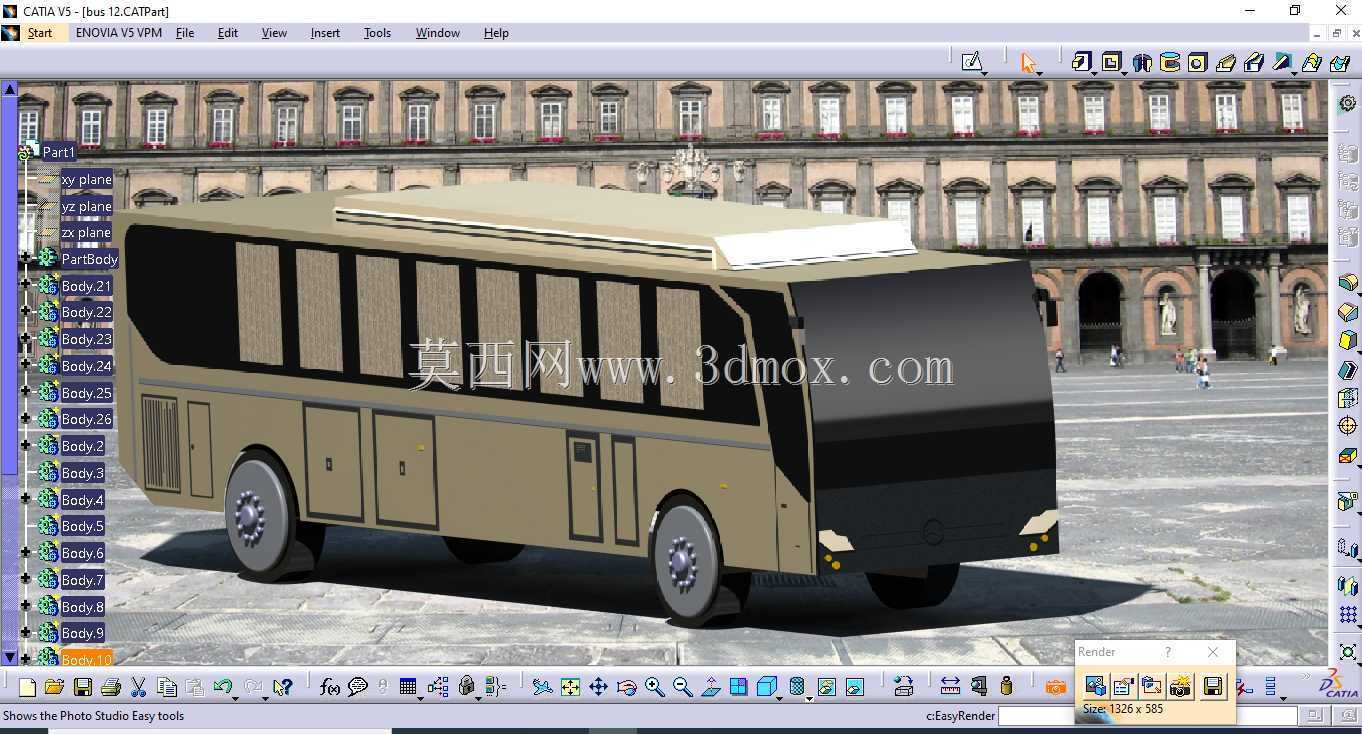

　　城市公共交通场景中，客运巴士承担着干线通勤、接驳转运的核心功能，本次设计的巴士结构围绕城市道路通行条件、日常载客运营需求展开，在建模阶段就充分考虑了实际运营中的各类边界约束。从通行适配维度看，车身整体外廓尺寸严格参照城市道路常规通行限界设定，车长适配常规公交站台的停靠泊位长度，避免出现停靠时超出站台范围影响相邻车道通行的问题；车高控制在城市常见限高杆、立交桥下穿通道的通行阈值内，同时兼顾车内站立乘客的头部空间需求，车厢内通道宽度满足单人携随身物品顺畅通行，也能在高峰时段容纳更多站立乘客，提升单趟运载效率。车身侧面采用大面积侧窗布局，建模时预留了车窗玻璃安装的止口结构，窗框周边的安装面做了平整度约束，保证玻璃装配后的密封性能，

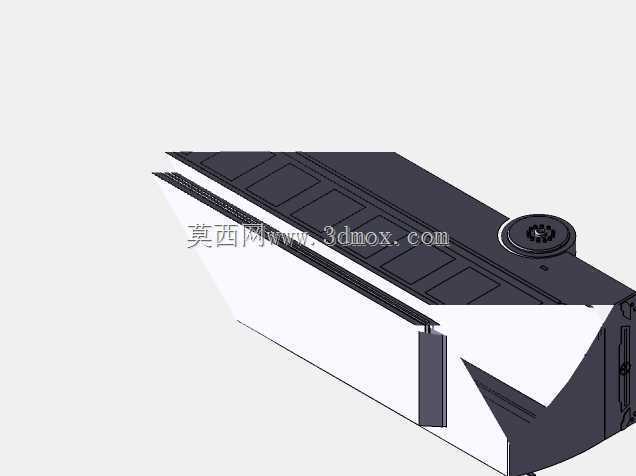

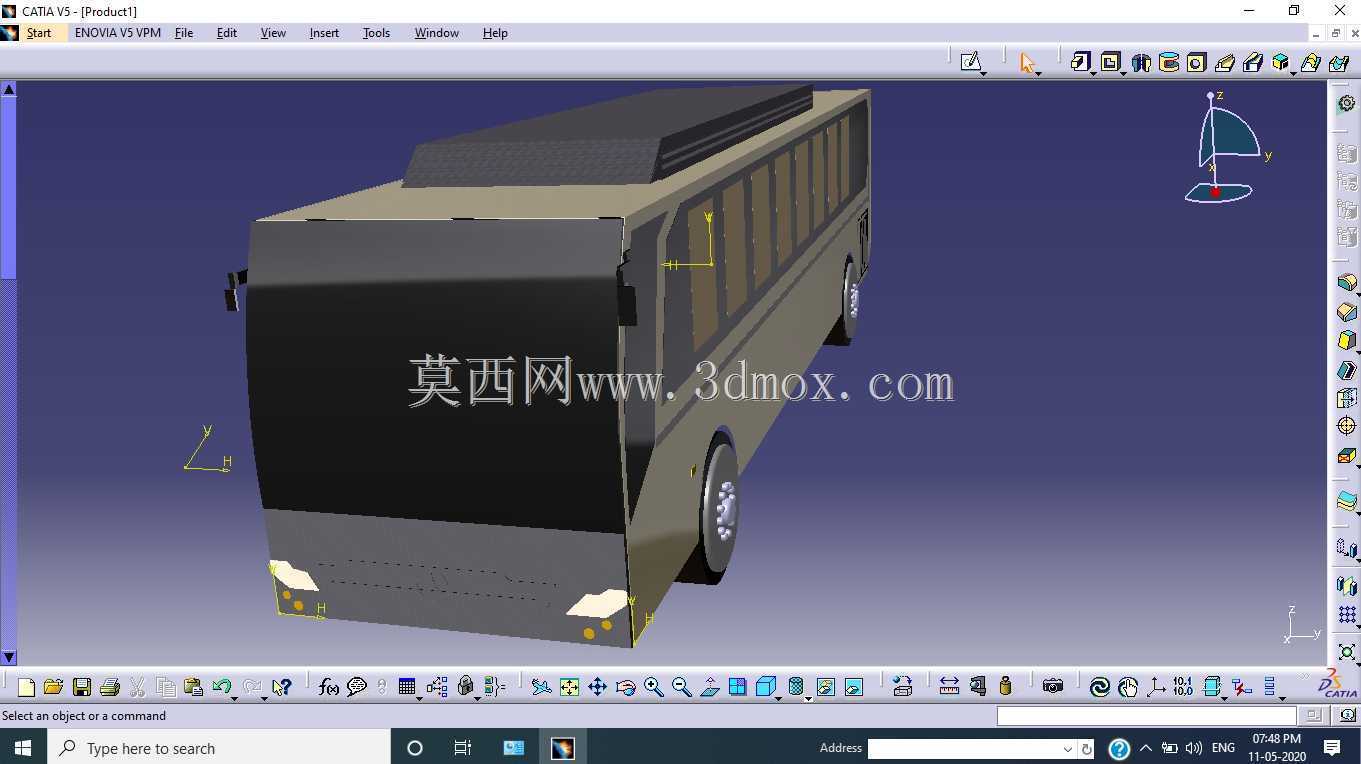

　　减少行车过程中的风噪与雨水渗漏风险。车身蒙皮采用分块式设计思路，不同区域的蒙皮拆分边界对应实际生产中的冲压、焊接工序，前后围区域的蒙皮做了圆弧过渡处理，既优化了空气动力学表现，降低高速行驶时的风阻系数，也能在发生低速碰撞时通过形变吸收部分冲击力，减少对车内乘员的伤害。车头区域的建模预留了前大灯、转向灯、标识牌的安装位，安装孔位的位置度公差在建模时就做了基准约束，保证后续零部件装配时的互换性；前保险杠区域做了分块设计，局部发生刮蹭时可单独更换受损块，降低后期运维成本。车顶区域的凸起结构对应车载空调机组的安装舱，建模时预留了空调机组的安装固定点，同时做了排水槽的结构设计，避免雨天车顶积水顺着车身侧面流淌留下水渍，

　　也能减少雨水渗入空调舱内部的概率。车门区域采用常规的公交双开门布局，建模时预留了门泵机构的安装空间，车门运动轨迹做了干涉检查，保证开关门过程中不会与车身门框、站台台阶发生剐蹭。车内座椅的排布参照常规城市公交的载客布局，座椅安装点在地板结构上做了加强筋设计，对应长期载客过程中的载荷冲击，避免地板局部出现变形开裂。车轮区域的轮罩结构做了圆弧包络设计，完全覆盖轮胎转向时的最大运动边界，避免满载颠簸或者极限转向时轮胎与轮罩发生干涉；轮辋的结构参照常用的商用车轮辋参数建模，轮胎的外径、扁平比匹配整车的离地间隙设定，保证整车通过性满足城市道路常见减速带、窨井盖凸起的通行需求。建模过程中对车身各部件的装配关系做了层级划分，车身骨架、外饰蒙皮、

　　内饰安装基座、附属件安装位分别归到不同的结构树层级，方便后续做结构强度仿真、装配工艺拆解时快速调取对应部件。针对车身骨架的受力特点，建模时在底盘纵梁与车身侧围的连接位置做了加强结构，对应车辆启停、转弯时的载荷传递，避免长期运营后连接位置出现疲劳开裂。车身前后的示廓灯安装位做了角度约束，保证灯光照射范围符合道路通行的相关规范，提升夜间行车的辨识度。整车的外表面做了连续性检查，相邻蒙皮之间的面差控制在合理范围内，为后续的外观喷涂、饰条安装提供基准，减少后期装配时的调整工作量。
