斜置滑杆式往复运动机构结构设计

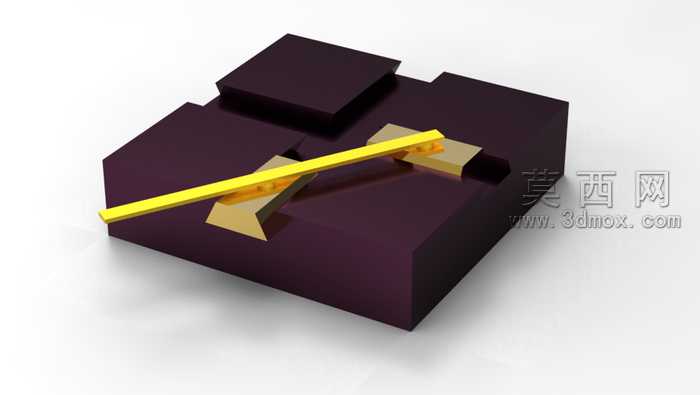

本作品为斜置滑杆式往复运动机构的三维建模成果，建模过程中首先完成基座主体的结构搭建，采用深紫色哑光材质模拟工程塑料基座的质感，基座上开设两处对称的定位槽位，用于固定金色的滑座支撑结构，两处滑座呈斜向对齐排布，为滑杆的运动提供稳定的导向支撑。滑杆采用亮黄色高反光金属材质，还原钢制杆件的表面质感，滑杆与两处滑座采用间隙配合的装配关系，可沿滑座的导向方向做顺畅的往复滑动，滑杆两端做了圆角钝化处理，避免运动过程中出现尖锐剐蹭的问题。建模时对各零件的装配公差进行了合理预留，确保运动仿真过程中无干涉卡顿问题，基座的边角全部做了倒角处理，还原实际工业零件的加工工艺特征，滑座部分采用黄铜色金属材质，区分于基座与滑杆的材质表现，提升整体模型的视觉层次感。渲染阶段采用柔和的顶光搭配侧方补光，清晰呈现各零件的结构轮廓与材质差异，背景采用浅灰色渐变处理，突出机构主体的结构特征。该机构可将直线输入运动转化为斜向的往复滑动输出，可应用于小型自动化设备的送料、移位工位，设计过程中优先保证运动的顺畅性与结构的稳定性，各零件的结构尺寸经过合理配比，既满足结构强度要求，又兼顾整体的紧凑性，装配逻辑符合实际机械装配的工艺顺序，可直接用于机构原理演示、教学示例以及相关设备的结构参考。
