立式铰接支撑固定工作组件结构设计

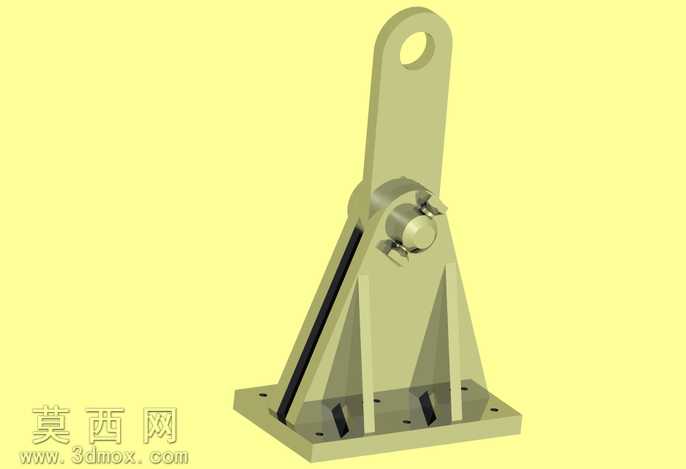

本工作组件采用三维参数化建模方式完成整体结构设计，建模过程中先从底部安装底座开始绘制，底座为矩形平板结构，预先规划了均匀分布的安装孔位，用于后续与安装基面的螺栓固定连接，保证组件安装后的稳定性。底座上方垂直设置主支撑立板，立板顶部开设带圆孔的铰接耳板结构，用于与外部部件实现铰接转动连接，满足工作过程中的角度调整需求。为强化立板与底座之间的连接强度，在立板两侧对称布置三角形加强筋结构，筋板沿立板高度方向延伸至接近耳板位置，有效分散立板承受的侧向载荷，避免长期受力出现结构变形。立板中部设置圆柱形铰接安装座，座体上配套设计了销轴与锁紧定位结构，可实现铰接部件的快速装配与限位固定，防止工作过程中销轴出现窜动脱落问题。建模过程中对所有装配接触面做了公差适配处理，保证各部件之间的装配间隙符合机械设计标准，既不会出现装配卡滞，也不会因间隙过大导致连接松动。材质方面整体选用常用工程金属材质，渲染时赋予哑光金属质感，清晰呈现各部分结构的轮廓与连接关系，同时对安装孔、铰接孔等关键部位做了细节强化，突出结构的功能性设计。整体设计遵循力学承载原则，在保证结构强度满足工作载荷要求的前提下，尽可能优化结构布局减少不必要的材料冗余，兼顾了结构可靠性与轻量化需求，各部分结构衔接流畅，加工工艺性良好，可直接用于后续的工程加工参考或装配模拟验证。
