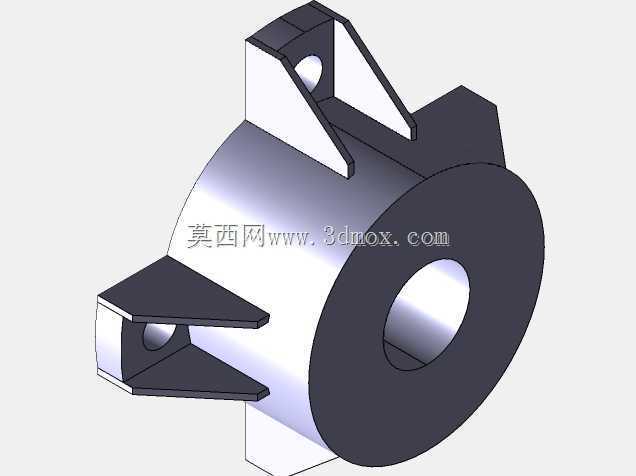

BAJA全地形车轮毂枢纽连接结构

　　在非道路越野装备的行走系统设计中，轮毂枢纽是衔接轮辋、转向节与传动半轴的核心受力构件，其结构合理性直接决定车辆在颠簸、飞跳、侧倾等极限工况下的可靠性。这款针对BAJA赛事场景设计的ATV轮毂枢纽，在结构布局上充分考虑了越野场景的复杂载荷特性，没有沿用民用代步ATV的轻量化薄壁设计，而是针对赛事中频繁出现的冲击载荷做了针对性的加强处理。从结构功能来看，该枢纽中心的通孔用于穿过传动半轴，内孔预留的配合面可与轮毂轴承内圈过盈装配，保证转动过程中的同轴度，避免高速行驶时出现轮端跳动。枢纽外侧的大直径圆柱端面作为轮辋安装的定位基准面，平面度控制在合理公差范围内，确保轮辋安装后不会出现偏摆，减少轮胎异常磨损。三个呈120度分布的带安装耳的支臂，

　　是整个枢纽的载荷传递核心，每个支臂上的通孔用于穿装固定螺栓，分别连接轮辋辐条、转向拉杆支座以及刹车卡钳支架，不同方向的支臂角度经过反复校核，既保证各部件安装后不会出现运动干涉，又能让冲击载荷沿着支臂的筋板方向顺畅传递到中心筒体，避免局部应力集中导致的结构断裂。设计过程中，针对支臂与中心筒体的衔接位置，特意做了大圆角过渡处理，没有采用直角衔接结构，这是因为越野工况下轮端受到的侧向冲击力、纵向制动力以及垂向颠簸冲击力会在衔接位置形成应力集中区，大圆角过渡可以有效分散应力流线，降低应力峰值，减少长期交变载荷下的疲劳开裂风险。支臂上的安装孔位周边做了局部加厚处理，螺栓压紧面预留了足够的接触面积，避免螺栓预紧力过大时压溃基体材料，

　　同时孔位的位置度公差严格控制，保证安装后各配合部件的相对位置精度，减少装配应力。从安装边界来看，该枢纽的中心筒体长度适配常规BAJA ATV的转向节安装距，筒体的外径尺寸匹配常用的圆锥滚子轴承规格，不需要额外定制非标轴承即可完成装配，降低后期维护的配件成本。支臂的外伸长度经过测算，安装标准尺寸的越野轮胎后，转向过程中轮胎不会与支臂、减震器弹簧发生剐蹭，最大转向角度满足赛事中狭窄赛道的转弯需求。不同于普通民用车辆轮毂枢纽只侧重承载的设计思路，这款结构在设计时同步考虑了赛事场景下的快拆需求，所有安装孔位均采用统一规格的螺栓尺寸，现场维修时不需要携带多种规格的工具即可完成拆卸更换，

　　支臂的镂空结构在保证结构强度的前提下尽可能去除了非受力区域的多余材料，兼顾了强度与轻量化需求，不会给悬挂系统增加过多的簧下质量，保证减震器的响应速度。在实际赛事应用中，这类轮毂枢纽需要承受飞跳落地时数倍于车重的冲击载荷，因此结构上没有为了极致轻量化过度削减壁厚，中心筒体的壁厚经过受力仿真验证，在最大冲击载荷下的变形量控制在弹性变形范围内，不会出现永久变形导致的轴承卡滞。支臂的筋板高度沿着受力方向渐变，靠近中心筒体的位置筋板高度更高，向外延伸到安装孔位置逐渐收窄，这种变截面设计既符合载荷传递的应力分布规律，又能进一步优化零件重量。安装面的粗糙度要求匹配对应的密封件设计，可阻挡泥沙、污水进入轴承腔体，延长轴承的使用寿命，适应越野场景下多尘、多水的恶劣使用环境。
