机器人应用场景电动机夹持工装结构

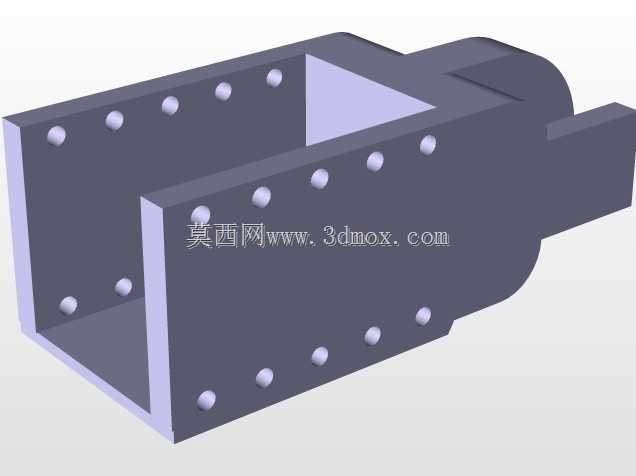

　　这款电机夹持结构的设计初衷，是解决工业机器人末端在电机转运、装配、检测工序中，对圆柱类电机壳体的稳定夹持需求，区别于通用夹爪的点接触夹持形式，该结构采用半包覆式腔体设计，能够在夹取过程中与电机壳体的柱面形成更大的接触面积，避免夹持力集中造成的电机外壳压伤、漆面破损问题，尤其适配表面精度要求较高的伺服电机、小型驱动电机的上下料作业场景。从结构布局来看，主体采用框型腔体作为承载基础，腔体侧壁均匀排布的安装孔位，可根据不同直径的电机规格更换适配的内衬垫块，无需更换整个夹具体就能覆盖一定尺寸范围内的电机装夹需求，这种模块化的设计思路，能够大幅减少生产线换型时的工装调整时间，适配多品种小批量的柔性生产要求。

　　腔体一侧延伸出的连接轴段，是与机器人末端法兰的对接接口，接口处的同轴度公差控制在0.02mm以内，保证夹具体安装后不会出现偏载，避免机器人高速运动时因动不平衡产生的振动，影响夹持精度与定位重复度。在实际应用场景中，这类夹具常部署在电机装配线的转子压装工位、成品检测工位以及包装码垛工位，当机器人带动夹具移动到电机待取位置时，腔体开口对准电机壳体轴向推入，到位后侧壁的锁紧机构（图中未完全展示的配套锁紧组件）会从安装孔位伸出，顶紧电机壳体的对应定位槽，实现轴向与周向的全自由度约束，即使机器人带着电机做180度翻转、高速平移等动作，也不会出现电机滑落、偏转的问题。

　　设计过程中重点考量了夹持力的分布合理性，通过有限元仿真对腔体侧壁的受力变形量做了校核，在保证整体结构刚度满足15kg负载夹持要求的前提下，对腔体非受力区域做了减重挖空处理，也就是图中腔体上方的三角形镂空结构，这一设计既降低了夹具体自身重量，减少机器人末端的负载冗余，也能方便作业人员观察内部电机的就位状态，及时排查装夹不到位的异常情况。安装边界方面，夹具体的整体外轮廓尺寸适配主流六轴工业机器人的末端负载能力，连接法兰的孔位间距符合ISO 9409-1-50-4-M6的标准接口规范，无需额外制作过渡法兰就能直接安装在大部分负载20kg级以下的工业机器人末端，同时腔体的开口尺寸预留了2mm的导向倒角，在机器人定位存在微小偏差时，也能顺利将电机导入腔体内部，降低对机器人重复定位精度的严苛要求，减少现场调试的工作量。

　　结构的细节处理上，所有与电机接触的棱边都做了R2的圆角倒钝处理，避免装夹过程中刮伤电机外壳，侧壁的安装孔位采用等间距排布，相邻孔位的中心距误差控制在0.01mm以内，保证更换内衬垫块时的定位精度，不会因为垫块错位导致电机装夹偏心。不同于气动夹爪需要持续供气维持夹持力的形式，该结构配套的机械锁紧机构能够在断气、断电的异常工况下保持锁紧状态，避免生产线突发停机时电机掉落造成的设备损坏、人员安全隐患，这一特性在无人值守的自动化产线中尤为重要，能够大幅提升产线运行的安全冗余。在电机成品的检测工序中，该夹具的半包覆结构不会遮挡电机的轴伸端与接线端，机器人夹持电机到位后，检测设备可以直接对接电机轴做扭矩测试、对接接线端子做通电性能测试，无需二次装夹，有效缩短单台电机的检测节拍，提升整线生产效率。针对不同长度规格的电机，腔体内部可以加装可调的轴向定位挡块，通过调整挡块在腔体内部的安装位置，就能适配不同轴向长度的电机装夹，无需重新加工夹具体，进一步拓展了工装的适用范围，降低生产线的工装投入成本。
