重卡平头驾驶室前围外覆盖件结构设计

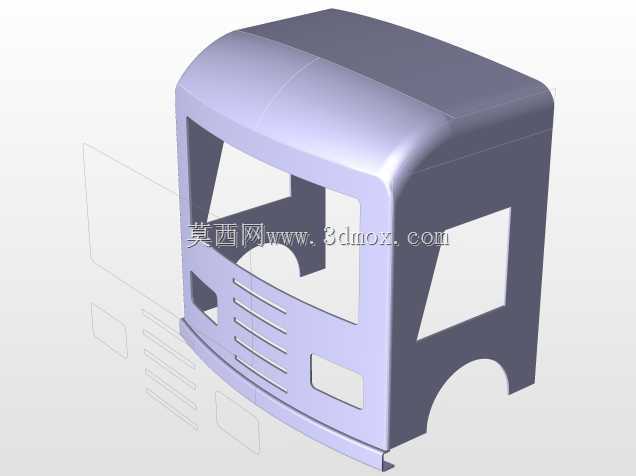

　　商用车驾驶室前围作为整车正面的核心覆盖结构，直接承担着空气动力学导流、前部部件安装承载、碰撞缓冲吸能以及驾乘人员正面防护的多重作用，本次设计的平头重卡前车身结构，针对干线物流运输场景下的高频使用需求做了针对性的结构优化。从实际使用场景来看，平头重卡由于驾驶室位于发动机上方，前围结构距离驾乘人员的距离较之长头卡车更短，因此在结构设计上首先要考虑正面碰撞时的力传导路径，前围外板的曲面弧度并非单纯为了造型美观，上沿的大圆弧过渡能够在高速行驶时引导气流向上通过驾驶室顶部，减少正面迎风面积带来的风阻系数，同时避免气流直接冲击前挡风玻璃下缘造成的高速行驶风噪。前围中部的横向格栅区域，并非装饰性结构，其开槽的尺寸与间距经过匹配，

　　能够为后方的散热器、中冷器提供足够的进风面积，同时格栅的横向加强筋结构能够在低速碰撞时率先溃缩，吸收撞击能量，避免撞击力直接传递到驾驶室内部骨架。两侧的车窗开口边界做了翻边强化处理，一方面为前挡风玻璃、侧窗玻璃的安装提供贴合的安装面，保证玻璃粘接后的密封性能，避免雨天行车时雨水渗入驾驶室内部，另一方面翻边结构能够提升整个前围外板的扭转刚度，减少车辆在颠簸路面行驶时的钣金共振异响。下部的轮拱避让缺口，是根据整车前桥跳动极限做的边界校核，预留了足够的轮胎跳动间隙，即使在钢板弹簧最大压缩行程、轮胎搭配防滑链的极端工况下，也不会出现轮胎与前围结构发生运动干涉的问题。前围外板的下部预留了灯具、保险杠的安装点位，安装孔位的位置度公差控制在0.

　　5mm以内，能够保证后续装配时部件的贴合度，避免出现装配缝隙不均的问题。从设计思路上，整个前围结构采用分块式设计思路，外板采用曲面光顺处理，保证冲压成型时的材料流动性，避免出现冲压开裂、起皱的工艺问题，内部的加强筋布局沿着碰撞力的传导路径布置，将正面撞击的力分散到两侧的A柱结构与驾驶室下部的纵梁上，在保证结构强度的前提下尽可能降低钣金厚度，实现整车轻量化的目标。前围与驾驶室骨架的连接采用点焊与结构胶结合的方式，连接点位的间距经过优化，既保证连接强度，又不会因为焊点过密造成钣金件的焊接变形。在安装边界的校核上，前围结构与周边部件的间隙都做了充分预留，与前挡风玻璃的安装面预留了3mm的胶层厚度空间，与两侧车门的间隙控制在4mm，

　　保证车门开关时不会与前围发生剐蹭，同时满足整车的外观间隙面差要求。对于长期在复杂路况下行驶的重卡来说，前围结构的下部容易被路面飞溅的石子击打，因此在曲面设计时下部的倾斜角度做了调整，能够让飞溅的石子顺着曲面滑开，减少对钣金面的直接冲击，降低漆面破损后锈蚀的概率。整个前围的曲面建模过程中，所有的圆角过渡都采用G2连续，既保证外观的光影流畅，也能够降低冲压成型时的应力集中，提升部件的使用寿命。
