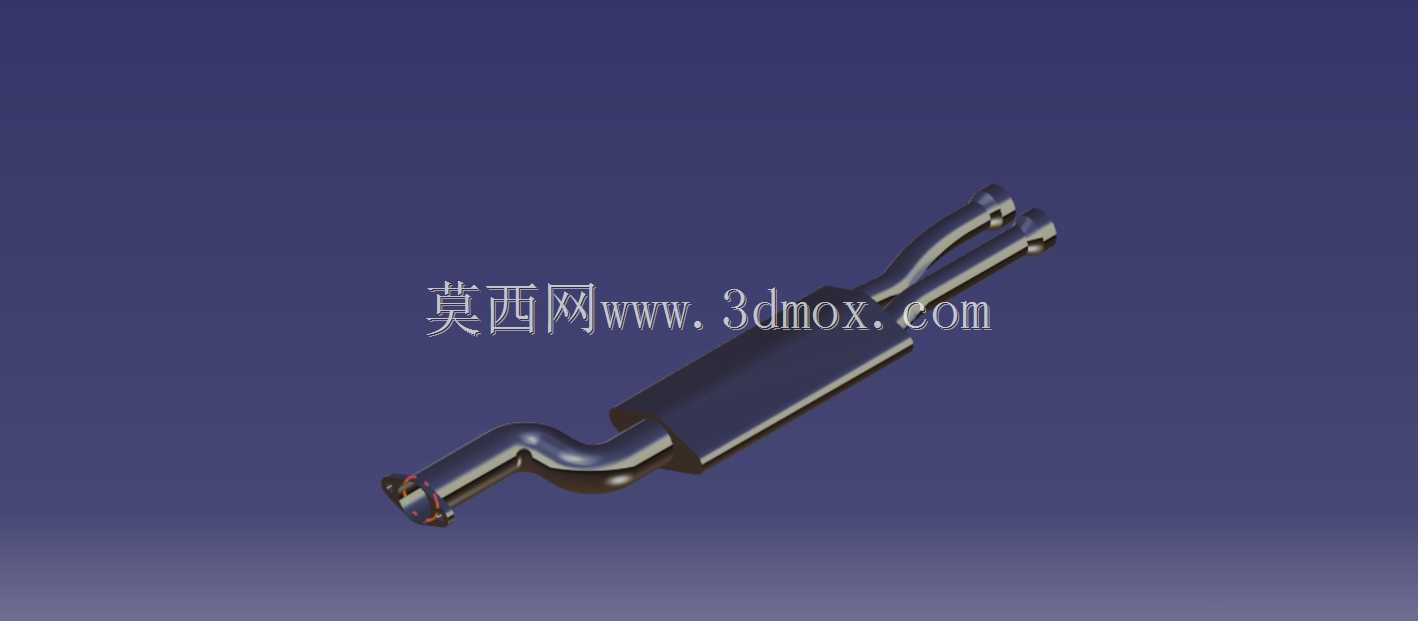

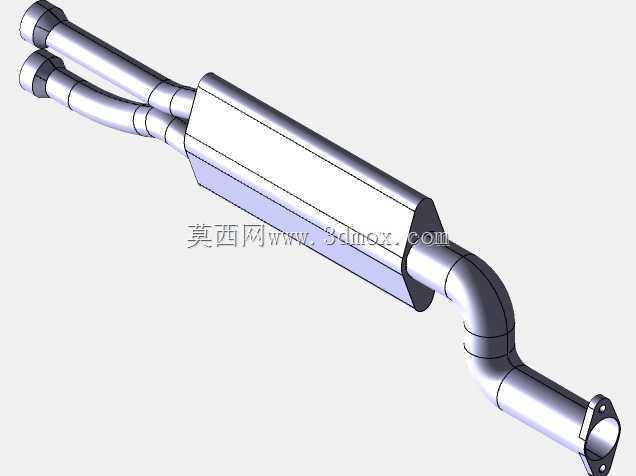

在整车排气系统的布局设计中,尾段消音组件的结构合理性直接影响整车NVH表现、排气背压控制以及底盘布置的空间兼容性,这套三维数模还原的是乘用车常用的回流式排气消音尾段完整结构,覆盖了从进气连接端到双出排气尾口的全部实体特征。从实际装车场景来看,该组件布置于车辆后轴后方的底盘下部空间,进气端通过卡箍与中段排气三元催化后端的管路硬连接,两个尾管出口延伸至后保险杠下方的排气装饰位,安装时需要匹配底盘预留的三个吊挂点位置,通过橡胶吊耳与车身底盘的焊接吊耳实现柔性固定,避免排气系统的振动直接传递到车身内部。设计过程中首先要确定消音鼓的容积边界,根据目标车型的发动机排量区间,消音鼓的有效容积需要满足排气脉冲的缓冲需求,
数模中消音鼓采用圆角矩形截面,相比圆形截面能更好适配底盘的离地间隙要求,避免在车辆满载过坎时出现消音鼓托底的问题,同时消音鼓外壳采用1.5mm厚的冷轧钢板卷焊成型,内部设置多道隔板与回流管,通过改变排气气流的流通路径、抵消不同频率的排气声浪,实现中低转速区间的排气噪音抑制。进出气端的管路弯折角度完全匹配底盘的布置走向,进气端的弯管角度经过反复校核,既保证与中段排气对接时的同轴度误差控制在1mm以内,又避开了后悬架的弹跳运动空间,在悬架全行程压缩、拉伸过程中,排气尾段与悬架摆臂、减震器弹簧的最小安全间隙保持在15mm以上,防止行驶过程中出现运动干涉。双出尾管的伸出长度与弯折角度经过对齐调整,
两个尾管的中心距与后保险杠的排气装饰罩开孔位置完全对应,装车后尾管端面与保险杠外表面的缩进距离控制在8-12mm区间,既避免排气高温直接烘烤保险杠塑料件,又保证外观的整齐度。管路与消音鼓的连接位置采用满焊工艺的结构设计,数模中预留了焊接翻边结构,保证焊接后的连接强度满足整车10年以上的使用耐久要求,同时进气端的连接位置设计了凸台结构,用于安装密封垫片与卡箍,保证排气系统的密封性,避免尾气泄漏到车厢内部。吊挂点的位置选择经过重心匹配计算,三个吊挂点分别布置在消音鼓前端进气弯管处、消音鼓壳体后侧、尾管分叉位置,每个吊挂点的受力载荷均匀分布,避免长期使用后出现吊耳老化开裂、排气系统下沉的问题。从结构细节来看,
消音鼓内部的隔板上设计有不同直径的通孔,用于调整不同转速下的排气阻尼,兼顾低扭输出与高转排气顺畅度,避免过大的排气背压影响发动机的动力输出效率,尾管的末端做了斜切处理,能够减少高速行驶时排气口的风噪,同时避免雨水倒灌进入消音鼓内部造成锈蚀。整个模型的所有安装面、连接孔位都按照实际装车的尺寸公差进行建模,结构工程师可以直接将该数模导入整车底盘装配环境中进行干涉检查,也可以基于该结构调整消音鼓内部的腔体结构,适配不同排量、不同NVH目标的车型开发需求,在售后配件开发场景中,该数模也可以直接用于夹具设计、焊接工装的开发,保证替换配件的安装尺寸与原厂件完全一致,不需要额外进行现场切割调整。
