汽车发动机连杆上部结构三维数模

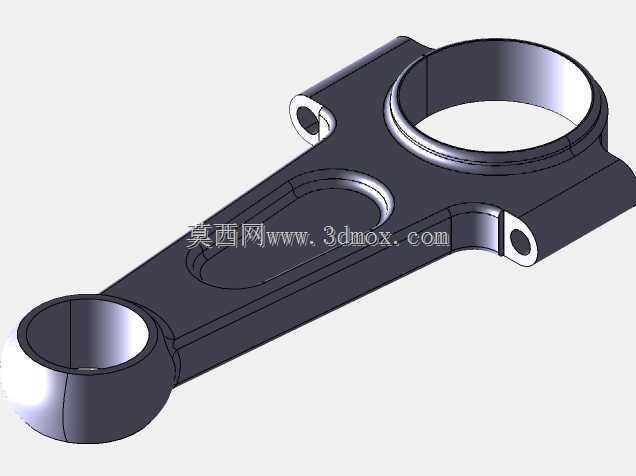

　　曲柄连杆机构是往复式内燃机核心的动力传递构件，本次呈现的连杆上部结构，主要承担活塞销与曲柄销之间的力传递作用，将活塞承受的燃气爆发压力传导至曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，为整车动力输出提供核心传动支撑。在实际车用场景中，该部件长期处于高交变载荷工况，既要承受燃烧冲程的冲击压力，也要承受往复运动产生的惯性力，因此结构设计的合理性直接关系到发动机的运行可靠性与使用寿命。从结构设计逻辑来看，上部的活塞销座孔采用整圆式贯通结构，孔壁做了等厚强化处理，销座与杆身的过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，这一设计细节是经过多轮载荷仿真迭代确定的，能够在保证结构强度的前提下尽可能降低部件自重，

　　减少往复运动的惯性载荷。杆身部分采用工字形截面设计，这种截面形式在相同截面积下具备更高的抗弯截面模量，能够有效应对做功冲程中侧向力产生的弯曲载荷，同时工字形截面的锻造工艺性更好，适合大批量模锻生产，符合汽车零部件规模化制造的需求。下部的连杆大头结合面采用平切口结构形式，匹配对应的连杆盖安装定位，安装边界上预留了螺栓过孔，孔位的位置度公差控制在0.02mm以内，保证连杆盖装配后大头孔的圆度符合设计要求，避免轴瓦装配后出现偏磨问题。从安装适配维度来看，上部销孔的直径尺寸匹配对应排量发动机的活塞销规格，销孔表面设计有微储油结构，能够在活塞销与衬套之间形成稳定润滑油膜，降低运动副的磨损速率；

　　杆身的长度尺寸严格按照发动机的曲柄半径与活塞行程参数匹配，保证活塞在上止点与下止点位置时不会与气缸盖、曲轴平衡块发生运动干涉。在实际工程应用中，这类连杆结构不仅用于传统燃油汽车的汽油、柴油发动机，在小型通用动力、摩托车发动机以及部分往复式压缩机中也有同结构形式的应用，只是根据载荷等级调整材料牌号与截面尺寸。设计过程中需要重点校核几个关键边界：一是活塞销座的比压值，确保在最大爆发压力工况下，销座表面的压应力不超过材料的许用应力；二是杆身的疲劳安全系数，通过有限元分析模拟交变载荷下的应力分布，对高应力区域做结构优化；三是大头孔的变形量，在螺栓按规定扭矩拧紧后，孔的圆柱度偏差要控制在轴瓦适配的公差范围内，避免出现抱轴、烧瓦等故障。

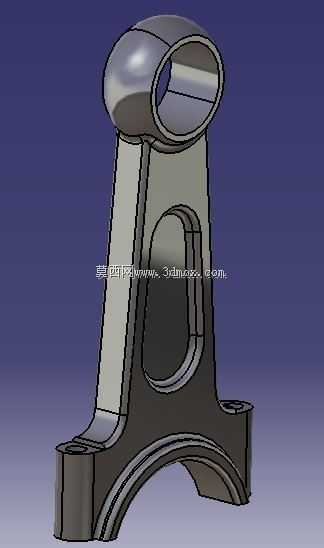

　　该三维数模完整还原了连杆上部的结构细节，包括过渡圆角、安装孔位、截面变化特征，能够用于结构教学、载荷仿真分析、工艺工装设计等场景，结构建模过程中严格遵循机械设计的公差配合要求，各特征之间的几何约束完整，不存在过定义或者欠定义的特征，可直接用于后续的工程出图、数控加工编程或者3D打印样件验证。不同于简化的示意模型，该数模还原了实际量产部件的细节特征，比如销座处的卸荷槽、杆身表面的拔模斜度、安装孔的倒角结构，这些细节都是实际生产中必须考虑的工艺要素，能够帮助设计人员快速理解连杆类零件的设计要点，减少同类产品开发过程中的试错成本。在进行发动机改装或者动力升级时，也可以基于该数模调整杆身截面尺寸、销孔直径等参数，快速适配不同的动力输出需求，验证结构改动后的载荷分布合理性。
