发动机传动用分体式连杆结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780418
  • 发动机传动用分体式连杆结构设计

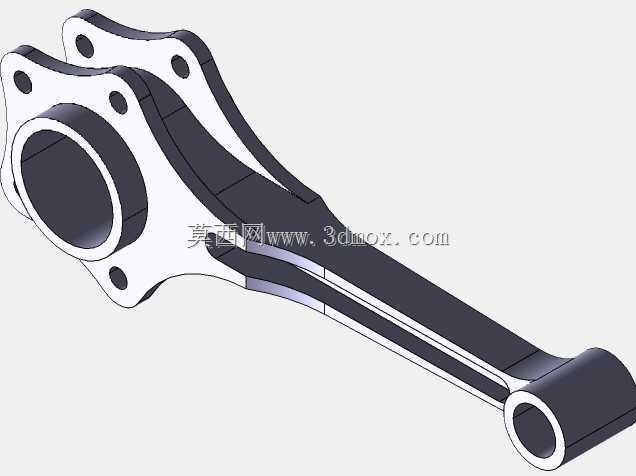

  在往复式动力设备的传动链路里,连杆是连接活塞与曲柄的核心受力构件,其结构合理性直接决定整套动力单元的运行可靠性与寿命表现。这款连杆的设计首先围绕交变载荷下的受力特性展开,杆身采用工字形截面构型,在保证纵向抗弯、抗扭刚度的前提下尽可能削减非必要的材料冗余,平衡了构件强度与往复运动惯量之间的矛盾,避免高转速工况下因惯量过大带来的附加冲击载荷。大端采用分体式剖分结构,剖分面定位精度直接影响曲柄销的配合同轴度,设计时在剖分位置预留了精准的定位止口,装配后可保证大端轴孔的圆度公差控制在合理区间,避免运转过程中出现轴瓦偏磨、异响等问题。大端法兰面均匀布置了多组螺栓安装孔,孔位的位置度公差经过严格校核,保证连接螺栓受力均匀,

  不会出现单颗螺栓过载断裂的风险。小端为整体式衬套安装孔,孔壁厚度经过反复验算,既保证衬套压装后的过盈配合强度,也能承受活塞销传递来的周期性爆发压力,避免小端出现胀裂、松旷的失效形式。从安装边界来看,大端轴孔的内径尺寸与对应规格的曲柄销直径匹配,安装时需保证轴瓦的油孔与杆身内部的润滑油道完全对正,确保压力润滑油能够顺利输送到曲柄销配合面,形成稳定的油膜降低摩擦损耗。小端孔的尺寸适配对应规格的活塞销,装配时需保证活塞销的轴向窜动量在设计允许范围内,避免与活塞销挡圈发生干涉。杆身的长度参数经过运动学仿真校核,确定了合理的曲柄连杆比,能够有效降低活塞运行过程中的侧压力,减少气缸壁的偏磨现象,提升整套活塞连杆组的运行平顺性。在实际应用场景中,

  这类连杆广泛适配小排量内燃机、往复式压缩机等需要将直线往复运动与旋转运动相互转换的设备,在动力输出过程中,连杆需要承受燃烧爆发带来的冲击载荷、往复运动产生的惯性力以及旋转过程中的离心力,因此在结构设计时对各部位的过渡圆角做了优化,所有应力集中区域都采用了大圆弧过渡,避免应力集中导致的疲劳断裂问题。杆身表面的构型经过流线型处理,能够降低曲轴箱内高速运转时的油雾阻力,减少不必要的功率损耗。大端与杆身的连接部位做了加厚处理,对应剖分面的位置设置了加强筋结构,提升大端的整体刚度,避免螺栓拧紧过程中出现大端变形,影响轴孔的配合精度。小端与杆身的过渡区域同样做了变截面加厚设计,能够平滑传递小端承受的活塞侧压力,避免截面突变带来的应力集中问题。

  在装配适配性上,这款连杆的大端螺栓孔间距、小端宽度等外部安装尺寸都符合对应机型的安装边界要求,不需要额外修改曲轴箱、活塞等周边部件即可直接适配替换,降低了设备维护过程中的改造成本。润滑油道的设计沿着杆身内部布置,从大端轴瓦位置直通小端衬套位置,能够在设备运转过程中持续为活塞销配合面提供压力润滑,避免小端衬套因缺油出现干磨烧蚀的故障。从结构细节来看,连杆大端的分体式设计也方便了后期的维护拆装,不需要将曲轴整体拆下即可完成连杆的更换作业,大幅降低了设备检修的工时成本。在设计验证阶段,需要对连杆的疲劳强度、刚度、动平衡精度做全面校核,确保在额定转速、额定载荷工况下,连杆的变形量控制在允许范围内,不会因变形导致活塞运动轨迹偏移,出现拉缸、敲缸等故障。
